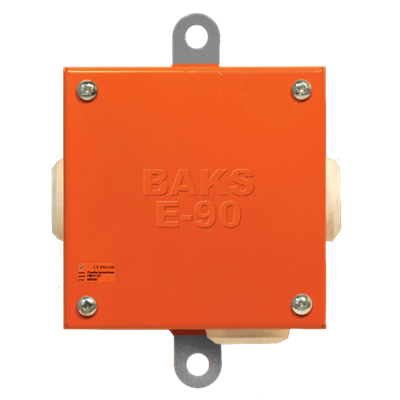

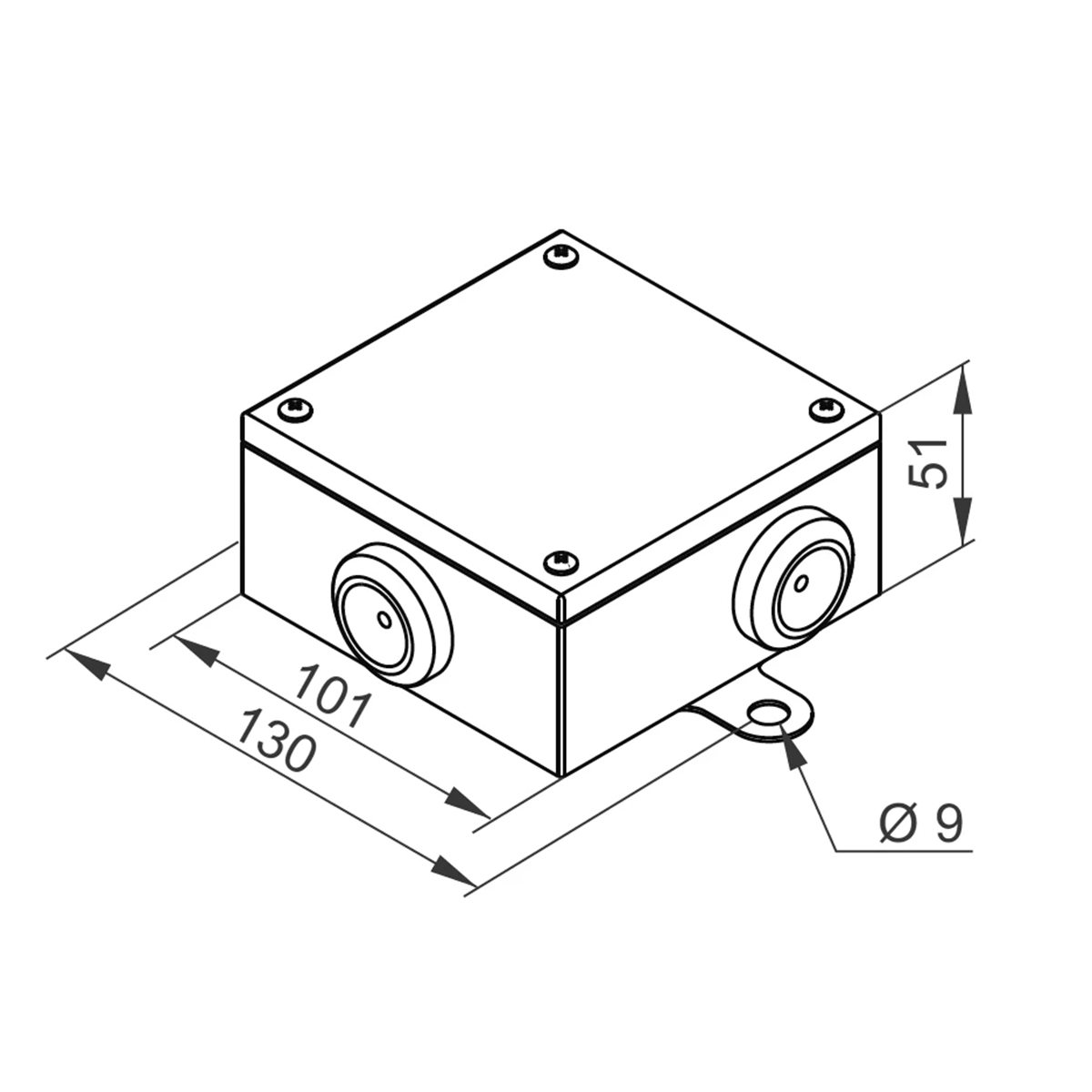

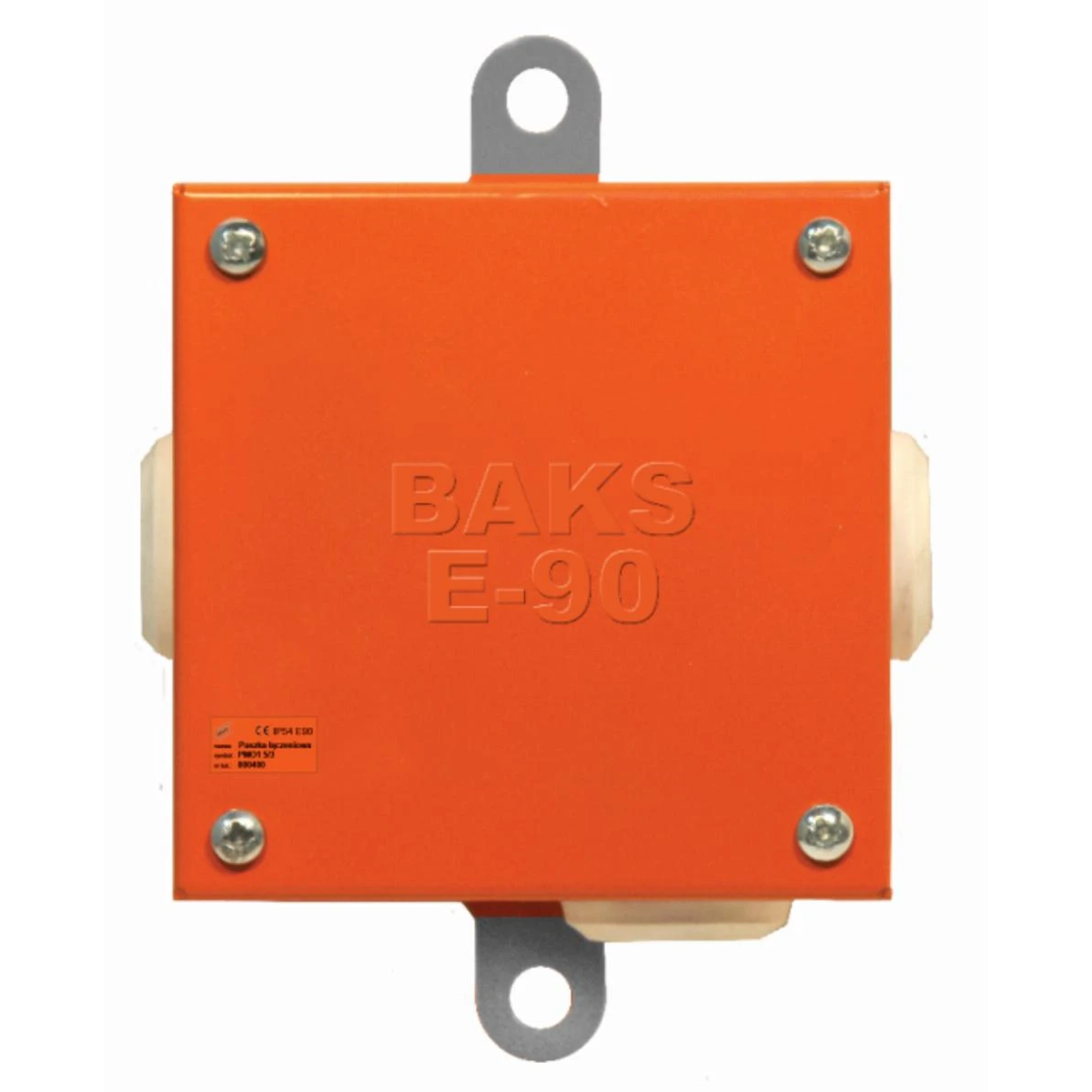

Metall-Anschlussdose PMO1(5/3) 801200

Verbindungs- und Abzweigdose, Ui=400 V, mit dauerhaftem Erhalt der Schaltfunktion E30 / E60 / E90 nach DIN 4102 Teil 12. Schutzart IP65, Dichtbereich von 7 mm bis 18,5 mm . Befestigung mit außenliegenden Betonbefestigungswinkeln mittels Stahlstiften. Für Leitern und Kabelrinnen mit SGKM6x12-Schraube. Installation der Box auf der Gitterwanne mit dem Boxhalter UP1 oder UPP... und dem Set SGNM6x12 oder SGKM6x12

Material:

• Verzinkter Stahl PN-EN 10152, Pulverbeschichtet RAL 2003.
• Der Klemmenblock besteht aus hochtemperaturbeständiger Spezialkeramik.
• Die Verschraubung besteht aus halogenfreiem Material.
• Fest montiert mit externen Montagewinkeln.

Zusätzliche Informationen:

• M25-Torsionsverschraubungen können verwendet werden
• Kabelquerschnitte Anschlussdosen (mm2 ): 0,5mm2-6mm2.< /li>
• Kabelquerschnitte Anschlussdosen (mm2): 0,5mm2-1,5mm2.

Montage und Installation der Box:

• Montage der Box am Boden.
• Entfernen der Abdeckung.
• Stanzen der Verschraubungen.
• Durchschieben der Kabel Verschraubungen.
• Anschluss an Keramikwürfel.
• Der Schutzleiter muss immer an die grün-gelbe PE-Klemme angeschlossen werden.
