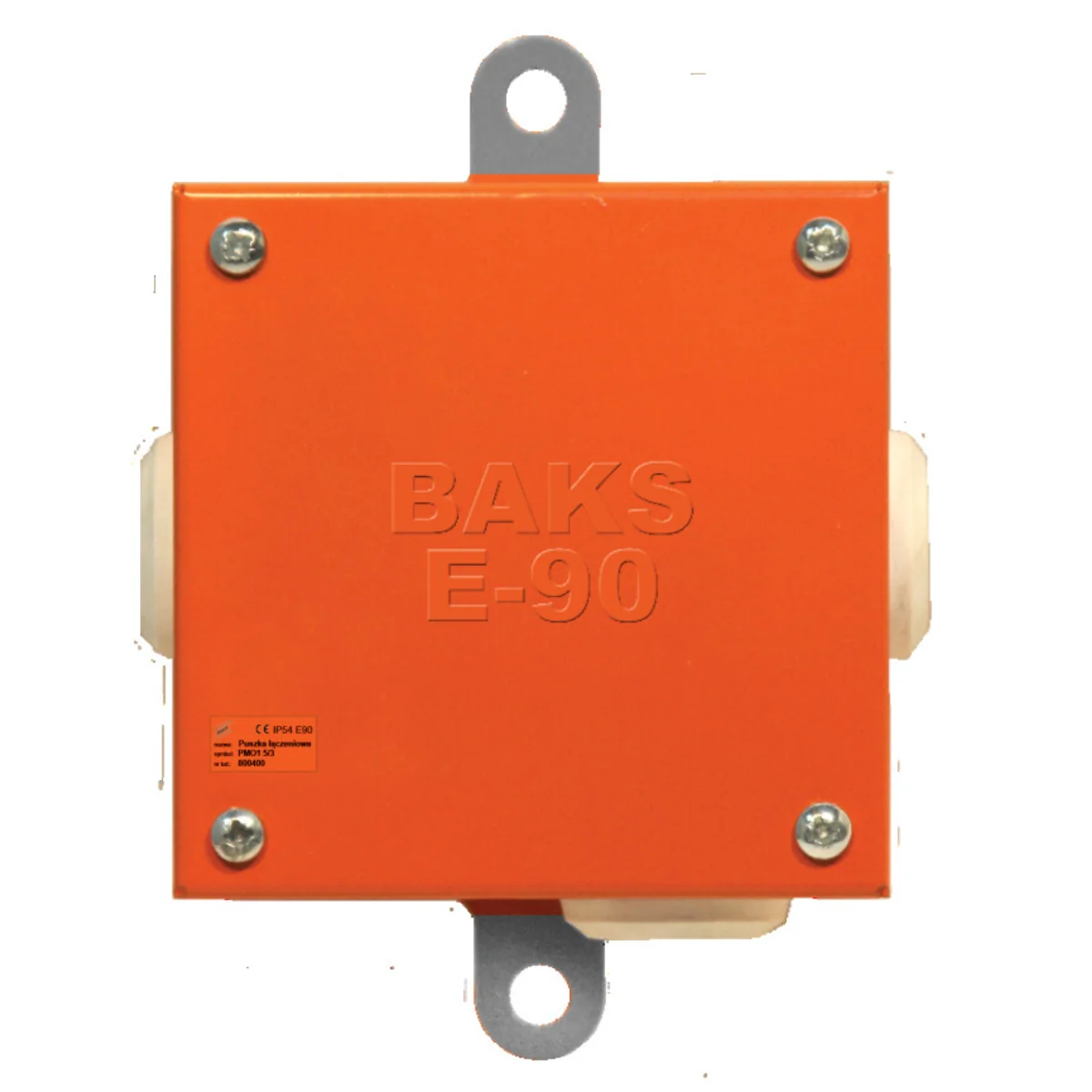

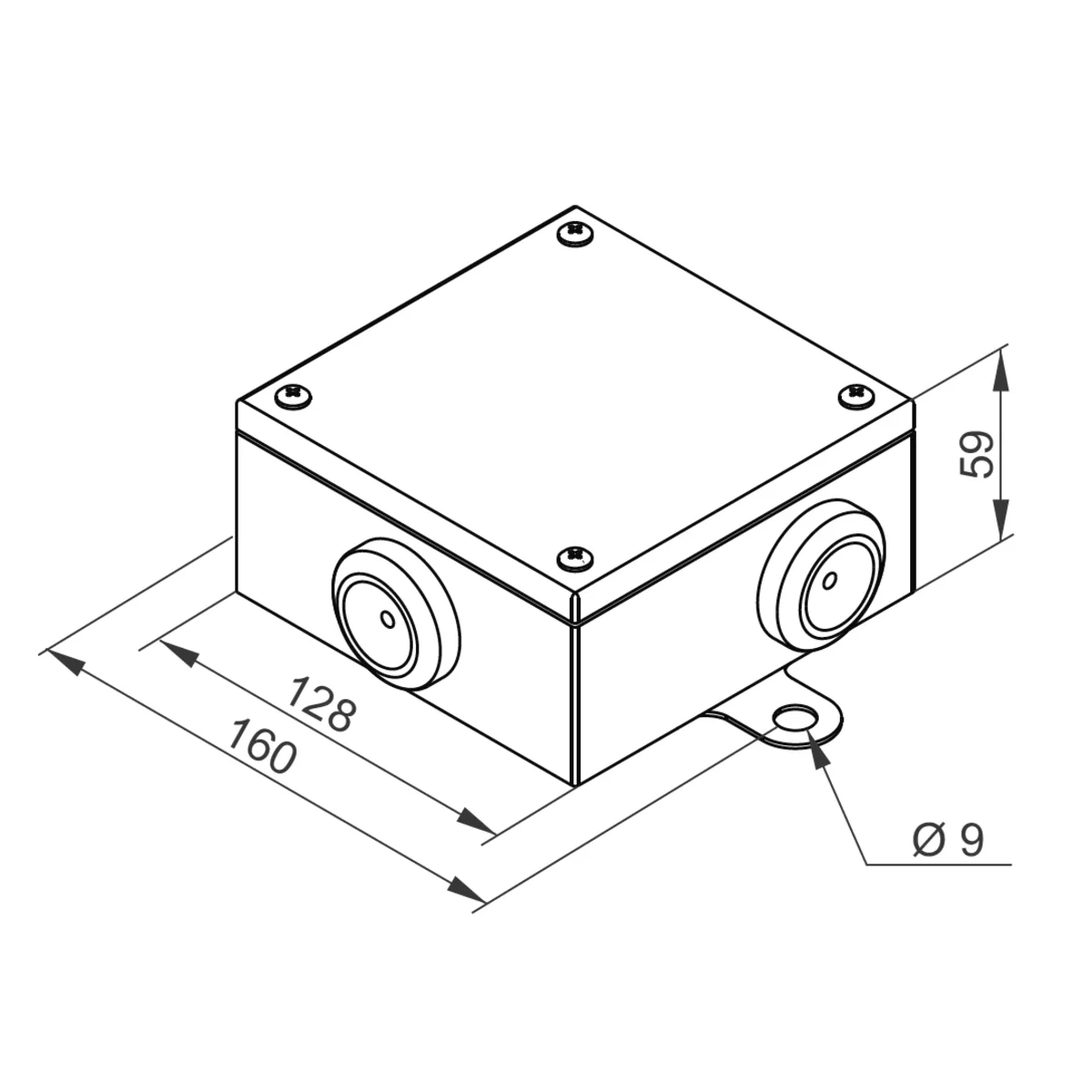

Abzweigdose PMO2(3/3) 802030

Verbindungs- und Abzweigdose, Ui=400 V, mit dauerhaftem Erhalt der E30 / E60 / E90-Schaltfunktion nach DIN 4102 Teil 12. Schutzart IP65, Dichtbereich von 11 mm bis 24 mm. Befestigung mit außenliegenden Betonbefestigungswinkeln mittels Stahlstiften. Für Leitern und Kabelrinnen mit SGKM6x12-Schraube. Installation der Box auf der Gitterwanne mit dem Boxhalter UP1 oder UPP... und dem Set SGNM6x12 oder SGKM6x12

Material:

• Verzinkter Stahl PN-EN 10152, Pulverbeschichtet RAL 2003.
• Der Klemmenblock besteht aus hochtemperaturbeständiger Spezialkeramik.
• Die Verschraubung besteht aus halogenfreiem Material.
• Fest montiert mit externen Montagewinkeln.

Zusätzliche Informationen:

• M32-Torsionsverschraubungen können verwendet werden.
• Kabelquerschnitt Anschlussdosen ( mm2): 1mm2-10mm2.
• Kabelquerschnitte Anschlussdosen (mm2): 1mm2-4mm2.

Montage und Installation der Box:

• Montage der Box am Boden.
• Entfernen der Abdeckung.
• Stanzen der Verschraubungen.
• Schieben der Kabel durch die Verschraubungen.< /li>
• Anschluss an Keramikwürfel.
• Verbinden Sie den Schutzleiter immer mit der grün-gelben PE-Klemme.
