Zweistufiger Überspannungsableiter Typ 1+2 (Klasse B+C)

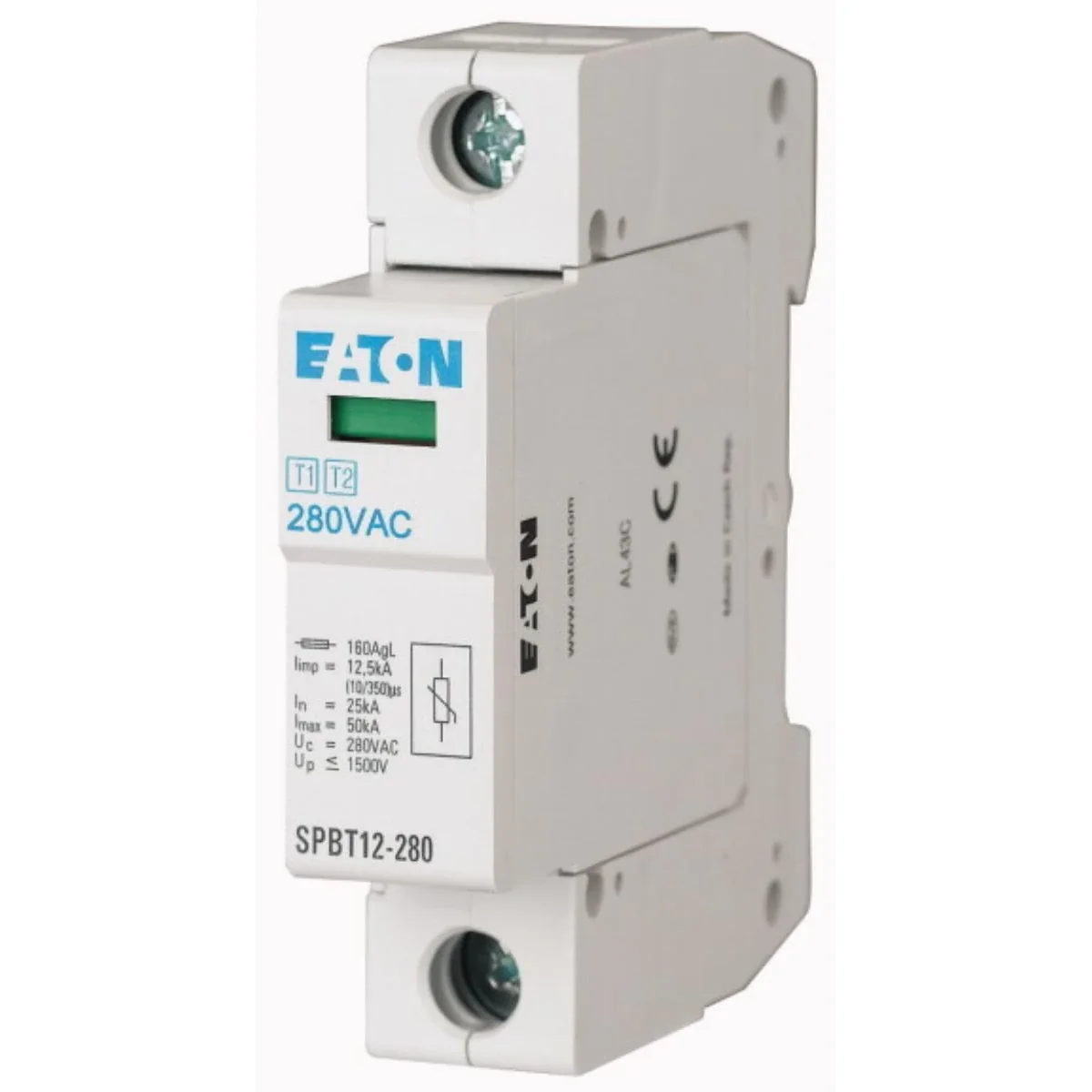

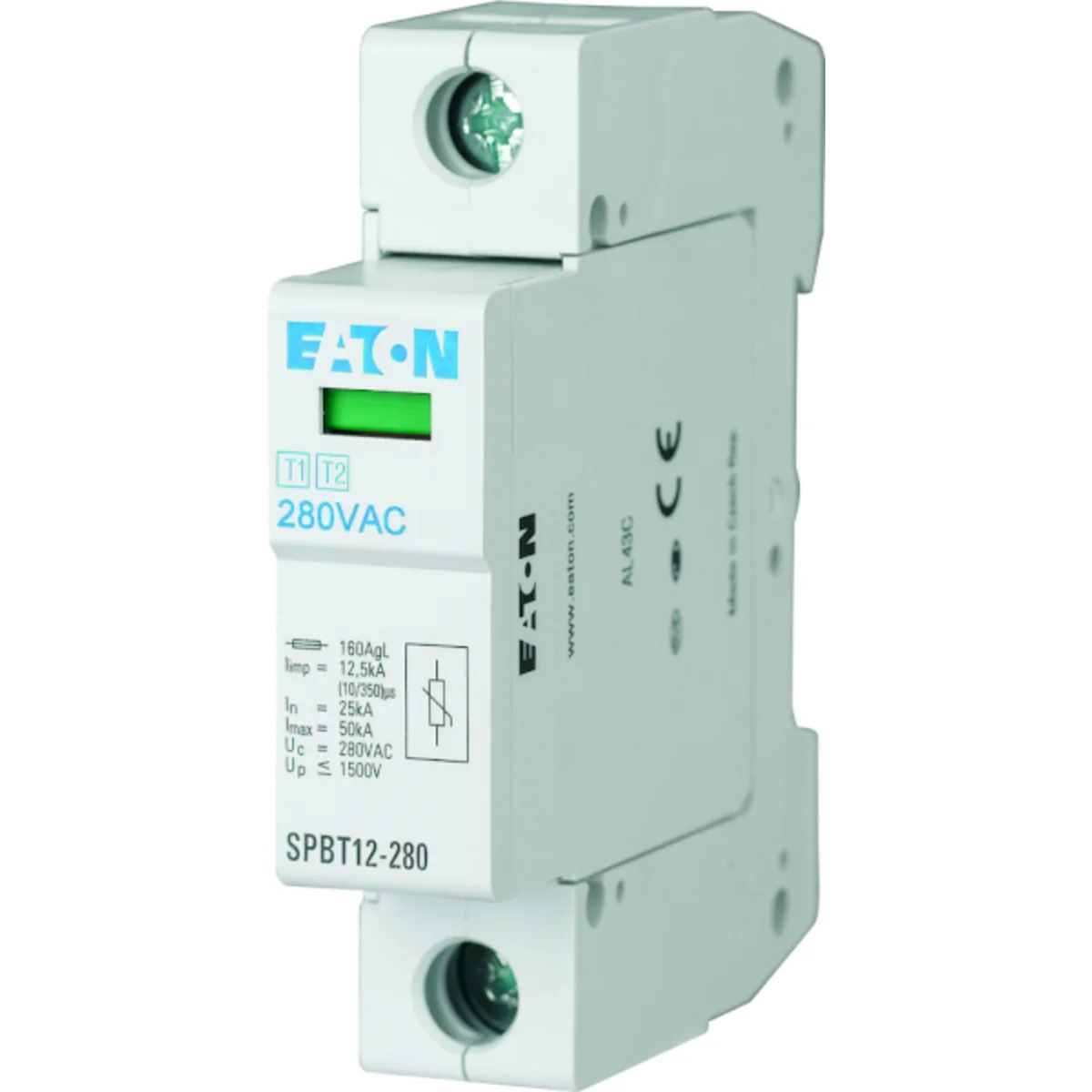

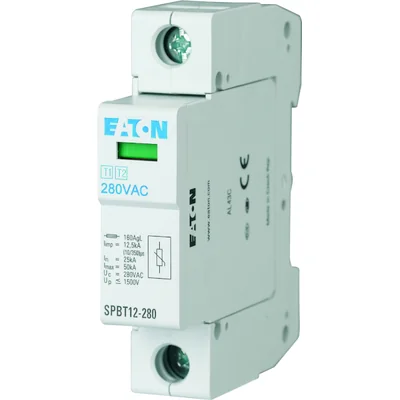

&Stier; Typ SPBT12-280 ist insbesondere für den Einsatz in Schaltanlagen von Einfamilienhäusern vorgesehen. Stoßstrom Iimp (10/350) μs = 12,5 kA / Pol; Blitzschutzklasse III und IV
&Stier; Typ SP-B+C speziell für öffentliche Versorgungseinrichtungen und Industrie konzipiert. Stoßstrom Iimp (10/350) μs = 100 kA; Blitzschutzklasse I, II, III und IV
&Stier; Die Sets werden an den Stellen installiert, an denen die Elektroinstallation in das Gebäude eintritt (im / neben dem Anschluss oder der Haupt-NS-Schaltanlage)
&Stier; Schutzstufe erhöht < 1,5 kV
&Stier; Austauschbare Module
&Stier; Versiegelte Konstruktion – Keine Abgase im Freien

Anwendung

Einphasenempfänger

Weitere technische Daten

Układ sieci DC

Nein
Układ sieci TN

Ja
Układ sieci TN-C-S

Nein
Układ sieci TT

Nein
Polzahl

1
Höchste Dauerspannung AC

280 V
Nennspannung AC

280 V
Max. PV-Spannung

0 V
Schutzpegel L-N

0 kV
Schutzpegel N-PE

0 kV
Poziom ochrony (DC + / DC - -PE)

0 kV
Energia właściwa (W/R)

39.1 kJ/Ω
Maks. zabezpieczenie nadprądowe, połączenie szeregowe (bezpiecznik)

160 A
Baugröße

1 TE
Max. Leiterquerschnitt flexibel (feindrähtig)

35 mm²
Signalisierung am Gerät

optisch
Integrierte Vorsicherung

Nein
Technologia szczeliny iskrowej do przełączania napięcia

Nein
Schutzart (IP)

IP20

Układ sieci IT

Nein
Układ sieci TN-C

Nein
Układ sieci TN-S

Ja
Inny układ sieci

Ja
Blitzstoßstrom (10/350 µs)

12.5 kA
Höchste Dauerspannung DC

0 V
Nennspannung DC

0 V
Schutzpegel

1.5 kV
Poziom ochrony L-PE

1.5 kV
Poziom ochrony (DC + - DC-)

0 kV
Folgestromlöschfähigkeit

0 kA
Maks. zabezpieczenie nadprądowe, połączenie równoległe (bezpiecznik)

0 A
Montageart

Hutschiene TH35
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)

25 mm²
Fernsignalisierung

Nein
Prüfklasse

Typ 1 und 2
Energetycznie skoordynowana ochrona urządzenia końcowego

Nein
Zabezpieczenie przed przetężeniem

Nein

Hersteller

EATON Electric Sp. z o.o.
Adresse

80-299 Gdańsk ul. Galaktyczna 30
Steueridentifikationsnummer

5841022327

Eine Art Paket		Skrzynia	Karton	Karton
Menge	1 stk.	1 stk.	12 stk.	120 stk.
Gewicht (kg)	0,137	0,142	1,699	17,090
Volumen (m3)	0,000	0,000	0,001	0,016
Breite (m)	0,018	0,020	0,086	0,180
Länge (m)	0,080	0,082	0,218	0,385
Tiefe (m)	0,065	0,067	0,074	0,230
