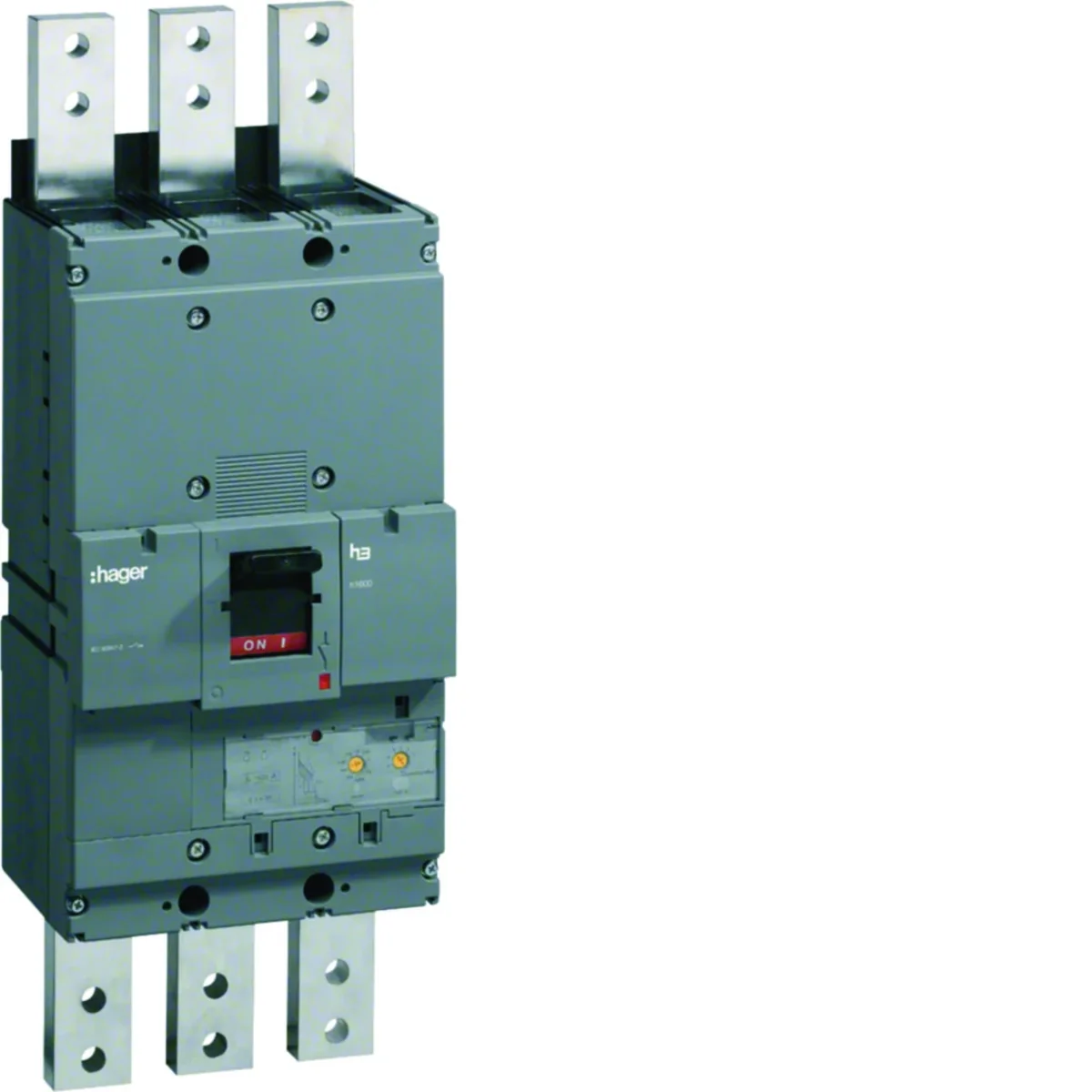

Силовий вимикач h1600 3P 70kA 1250A LSI HEF980H

Внутрішній артикул:
ALM076HAGE
№ каталоговий:
HEF980H
Код EAN:
3250613349936
Виробник: HAGER
Номінальна частота [Гц]: 60
Кількість полюсів : 3
Момент затягування [Нм]: 65
Ціна:
4328,70 €
Брутто / шт.
(з ПДВ 23%)
Доставка за 3 години
до 10 тижнів (робочих днів)
Самовивіз через 1 год
Кількість шт.
(багаторазовий:
1
)
Додати в буфер обміну
Роздрукувати

Опис товару

Вимикач живлення – це ідеально адаптований пристрій для задоволення поточних вимог, що випливають із повсякденної практики електромонтажу. Різноманітні варіанти підключення та широкий спектр обладнання дозволяють без особливих зусиль реалізувати нестандартні рішення на реалізованих об’єктах.

  • розмір h1600,
  • тригерний блок є LSI,
  • 1250A.

Технічні дані

  • Номінальна частота [Гц]
    60
  • Момент затягування [Нм]
    65
  • Номінальний струм [A]
    1250
  • Втрати потужності [Вт]
    187,5
  • Тип підключення
    Затискач
  • Механічна стійкість (кількість циклів)
    4000
  • Номінальна напруга підключення [В]
    220/690
  • Час реакції при відкритті [мс]
    10
  • Граничний струм відключення короткого замикання Icu для 230В [кA]
    100
  • Граничний струм відключення короткого замикання Icu для 400В [кA]
    70
  • Граничний струм відключення короткого замикання Icu для 440В [кA]
    70
  • Граничний струм відключення короткого замикання на полюсі для 400В [кA]
    9
  • Налаштування електромагнітного розчеплювача
    2,5/5/10
  • Режим спрацювання
    LSI
  • Поправочний коефіцієнт номінального струму для 3-ох пристроїв встановлених поруч
    1
  • Переріз проводу (багатожильна жила) [мм2]
    3 x 240
  • PKWIU
    27.12.22.0
  • Кількість полюсів
    3
  • Номінальна напруга ізоляції [В]
    800
  • Рівень безпеки
    IP4X
  • Втрати потужності на полюсі [Вт]
    62,5
  • Електрисна стійкість (кількість циклів)
    1000
  • Діапазон робочих температур [°C]
    від -25 до 70
  • Кількість модулів
    12
  • Налаштування термічного розчеплювача
    0,4/0,5/0,63/0,8/0,9/0,95/1
  • Граничний струм відключення короткого замикання Icu для 240В [кA]
    100
  • Граничний струм відключення короткого замикання Icu для 415В [кA]
    70
  • Граничний струм відключення короткого замикання на полюсі для 230В [кA]
    60
  • Експлуатаційний струм відключення короткого замикання Ics [%]
    71
  • Температура зберігання [°C]
    від -35 до 70
  • Поправочний коефіцієнт номінального струму для 2-ох пристроїв встановлених поруч
    1
  • Номінальна ударна напруга [В]
    8000
  • Переріз проводу (монолітна жила) [мм2]
    3 x 240

Інші технічні дані

  • Znamionowy prąd ciągły Iu
    1250 A
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz
    70 kA
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego
    0 ... 0 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym
    НІ
  • Budowa urządzenia
    Urządzenie mocowane na stałe
  • Opcjonalny montaż na szynie DIN TH
    НІ
  • Liczba styków pomocniczych zwiernych
    0
  • Ze wskaźnikiem wyłączenia
    НІ
  • Umiejscowienie przyłączy obwodów głównych
    Strona przednia
  • W komplecie z zabezpieczeniem
    Так
  • Opcjonalny napęd silnikowy
    Так
  • Zakres napięcia znamionowego
    220 ... 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego
    500 ... 1250 A
  • Zakres nastawy wyzwalacza zwarciowego
    7000 ... 15000 A
  • Rodzaj podłączenia styków głównych
    Połączenie śrubowe
  • Do montażu na szynie TH
    НІ
  • Liczba styków pomocniczych rozwiernych
    0
  • Liczba styków pomocniczych przełącznych
    0
  • Liczba biegunów
    3
  • Rodzaj elementu wykonawczego
    Przełącznik
  • Wbudowany napęd silnikowy
    НІ
  • Stopień ochrony (IP)
    IP40

Інформація про виробника

Об'ємна упаковка

Свого роду пакет Karton Paleta
Кількість 1 шт. 1 шт. 12 шт.
Вага (кг) 27,003 29,485 376,820
Ширина (м) 0,210 0,334 0,800
Довжина (м) 0,191 0,290 1,050
Глибина (м) 0,570 0,628 1,200
