Силовий вимикач h1000 3P 70kA 1000A LSI HEE970H

Name: Силовий вимикач h1000 3P 70kA 1000A LSI
Brand: HAGER
SKU: ALM074HAGE
Price: 16669.58 PLN

local index:

ALM074HAGE

Catalog No:

HEE970H

EAN code:

3250613349783

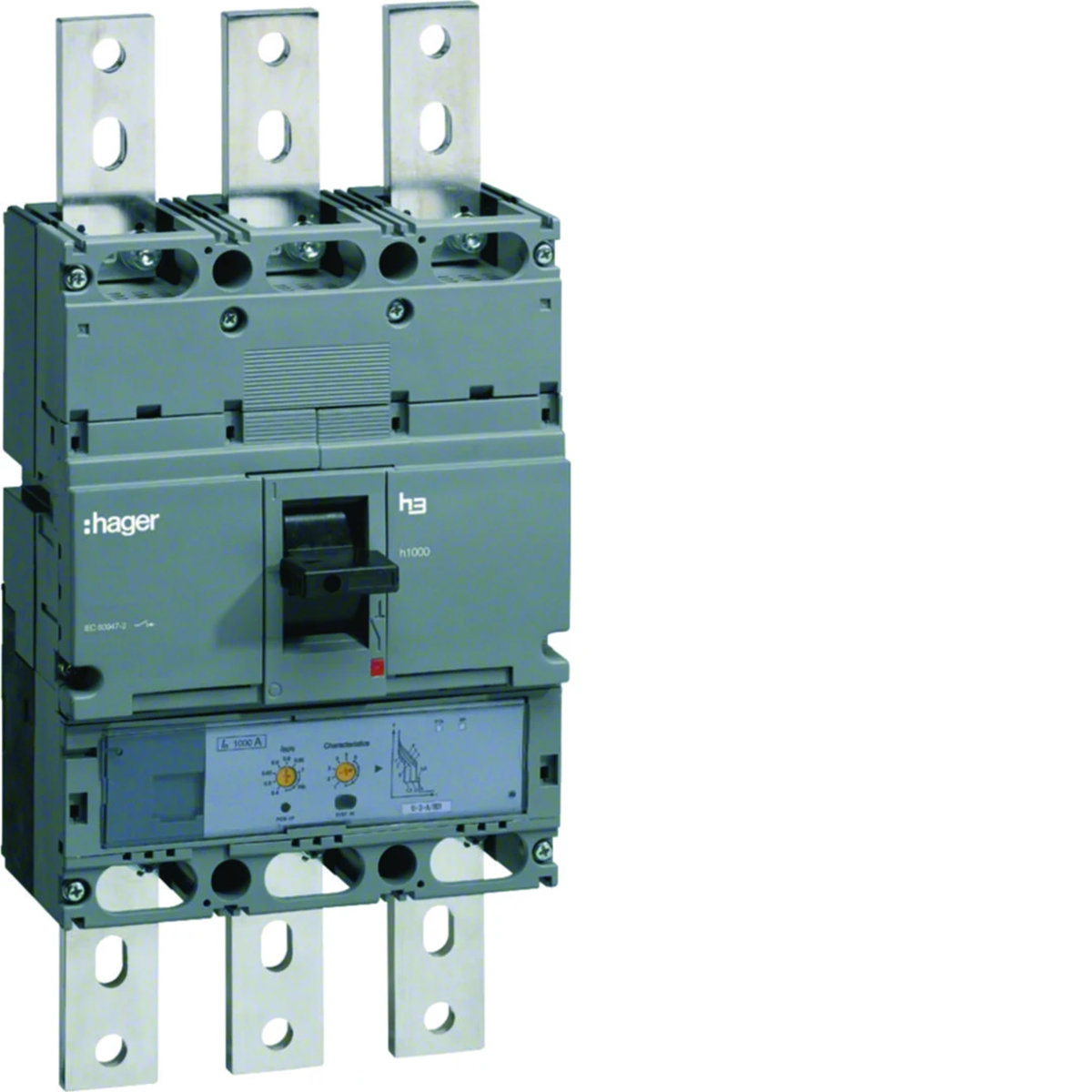

Click on the photo to enlarge

Manufacturer: HAGER

Номінальна частота [Гц]: 60

Кількість полюсів : 3

Момент затягування [Нм]: 65

See full description

Price:

16669,58 zł

Брутто / pcs.

(including VAT 23%)

Delivery in 3h

up to 10 weeks (business days)

Pickup in 1h

Quantity pcs.

(multiplicity:

1

)

Add to inquiry

Add to clipboard

Print

Ask about the product

Product description Technical data Manufacturer details Bulk packaging Files to download

Product description

Вимикач живлення – це ідеально адаптований пристрій для задоволення поточних вимог, що випливають із повсякденної практики електромонтажу. Різноманітні можливості підключення та широкий асортимент обладнання дозволяють без особливих зусиль впроваджувати нестандартні рішення на реалізованих об’єктах.

розмір h1000,
тригерний блок є LSI,
1000A.

Technical data

Номінальна частота [Гц]

60
Момент затягування [Нм]

65
Номінальний струм [A]

1000
Втрати потужності [Вт]

186
Тип підключення

Затискач
Механічна стійкість (кількість циклів)

4000
Номінальна напруга підключення [В]

220/690
Час реакції при відкритті [мс]

10
Граничний струм відключення короткого замикання Icu для 230В [кA]

100
Граничний струм відключення короткого замикання Icu для 400В [кA]

70
Граничний струм відключення короткого замикання Icu для 440В [кA]

65
Граничний струм відключення короткого замикання на полюсі для 400В [кA]

9
Налаштування електромагнітного розчеплювача

2,5/5/8
Режим спрацювання

LSI
Поправочний коефіцієнт номінального струму для 3-ох пристроїв встановлених поруч

1
Переріз проводу (багатожильна жила) [мм2]

2 x 240
PKWIU

27.12.22.0

Кількість полюсів

3
Номінальна напруга ізоляції [В]

800
Рівень безпеки

IP4X
Втрати потужності на полюсі [Вт]

62
Електрисна стійкість (кількість циклів)

1000
Діапазон робочих температур [°C]

від -25 до 70
Кількість модулів

12
Налаштування термічного розчеплювача

0,4/0,5/0,63/0,8/0,9/0,95/1
Граничний струм відключення короткого замикання Icu для 240В [кA]

100
Граничний струм відключення короткого замикання Icu для 415В [кA]

70
Граничний струм відключення короткого замикання на полюсі для 230В [кA]

60
Експлуатаційний струм відключення короткого замикання Ics [%]

71
Температура зберігання [°C]

від -35 до 70
Поправочний коефіцієнт номінального струму для 2-ох пристроїв встановлених поруч

1
Номінальна ударна напруга [В]

8000
Переріз проводу (монолітна жила) [мм2]

2 x 240

Other technical data

Znamionowy prąd ciągły Iu

1000 A
Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz

70 kA
Zakres nastawczy wyzwalacza zwarciowego zwłocznego

0 ... 0 A
Zintegrowane zabezpieczenie przed zwarciem doziemnym

НІ
Budowa urządzenia

Urządzenie mocowane na stałe
Opcjonalny montaż na szynie DIN TH

НІ
Liczba styków pomocniczych zwiernych

0
Ze wskaźnikiem wyłączenia

НІ
Umiejscowienie przyłączy obwodów głównych

Strona przednia
W komplecie z zabezpieczeniem

Так
Opcjonalny napęd silnikowy

Так

Zakres napięcia znamionowego

220 ... 690 V
Zakres nastawy wyzwalacza przeciążeniowego

400 ... 1000 A
Zakres nastawy wyzwalacza zwarciowego

5600 ... 10000 A
Rodzaj podłączenia styków głównych

Połączenie śrubowe
Do montażu na szynie TH

НІ
Liczba styków pomocniczych rozwiernych

0
Liczba styków pomocniczych przełącznych

0
Liczba biegunów

3
Rodzaj elementu wykonawczego

Przełącznik
Wbudowany napęd silnikowy

НІ
Stopień ochrony (IP)

IP40

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Bulk packaging

A kind of package	Karton	Paleta
Quantity	1 pcs.	24 pcs.
Weight (kg)	14,000	336,000
Width (m)	0,310	0,800
Length (m)	0,200	1,050
Depth (m)	0,530	1,200
