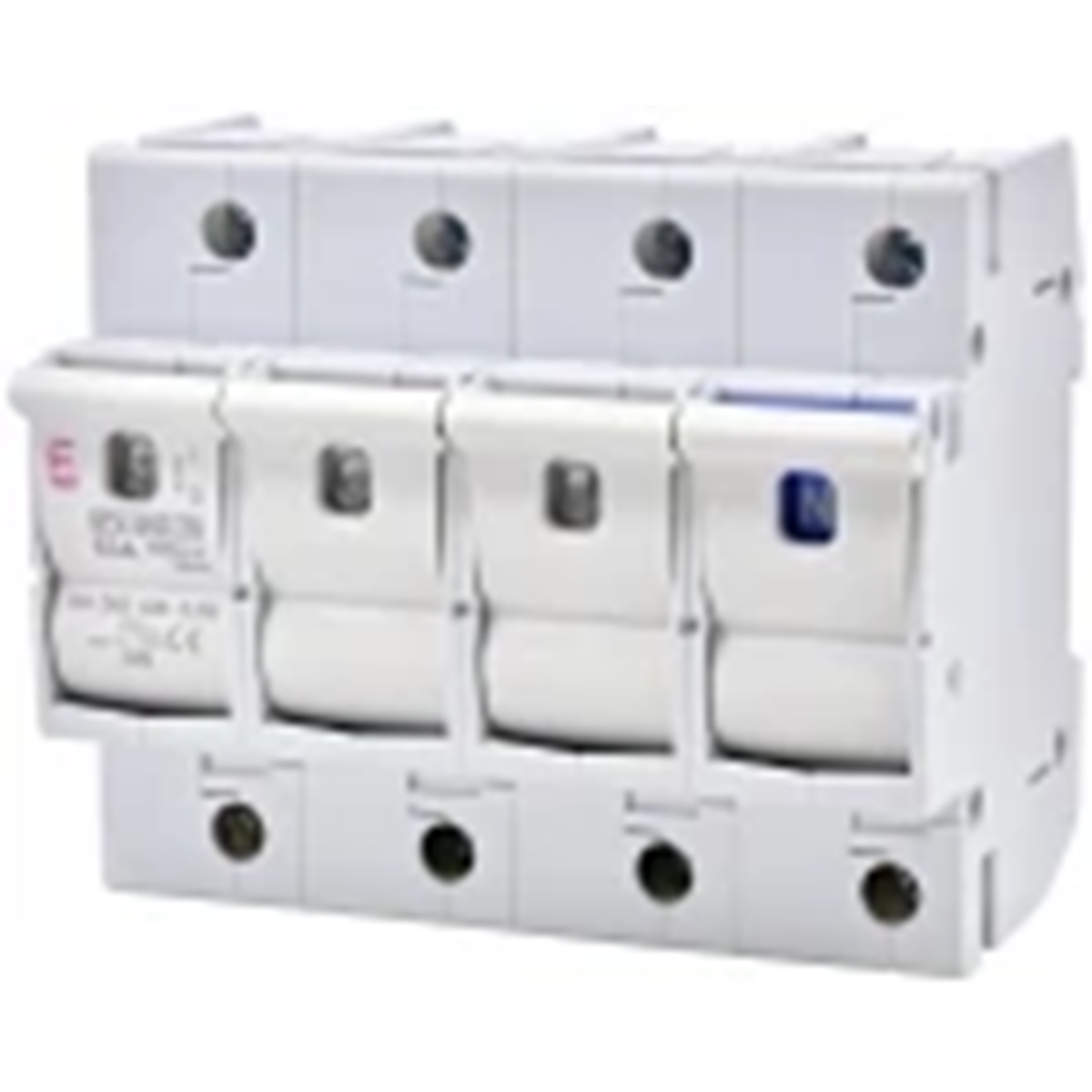

Роз'єднувач STV D02 63A 3p+N 002271005

Роз'єднувач плавкий запобіжник STV D02 - пристрій зі змінною плавкою вставкою
для захисту електроустановок. Дозволяє використовувати (подібно до роз'єднувача ВЛ
D01) експлуатаційні переваги системи запобіжників D0. Принцип роботи роз'єднувача СТВ Д02 - Для заміни перегорілої плавкої вставки потягніть важіль роз'єднувача вниз (що роз'єднає ланцюг), потім витягніть ящик і вийміть згорілу плавку вставку. Витягнувши ящик з плавкою вставкою, отримуємо видимий ізоляційний розрив ланцюга. Таким чином, роз’єднувач може виконувати функцію основного захисту (наприклад, попереднього лічильника) і головного автоматичного вимикача.
Переваги:
→ дозволяє замінити перегорілу плавку вставку
без ризику торкнутися
струмопровідних частин,
&rar; немає необхідності використовувати головку запобіжника;
належний контакт плавкої вставки забезпечується
відповідною системою пружинних клем
→ можливість підключення електроживлення як “зверху“ як
та “знизу”
→ закривається у ввімкненому та вимкненому положенні róтакож
без вставленої плавкої вставки,
→ робочі категорії: AC 22B, AC 23B (35A), DC 22B,
&rar; Номінальна потужність короткого замикання [кА]: 50,
→ 1-полюсна версія, 2p, 3p, 1p+N, 3p+N,
&rar; номінальний струм в залежності від вставок від 2 до 63А,
→ використання роз’єднувача зі вставкою забезпечує вибіркову взаємодію з автоматичними вимикачами надструму.
