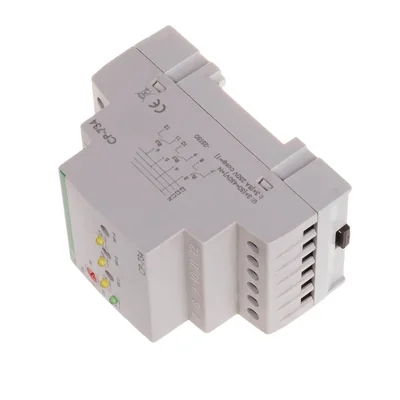

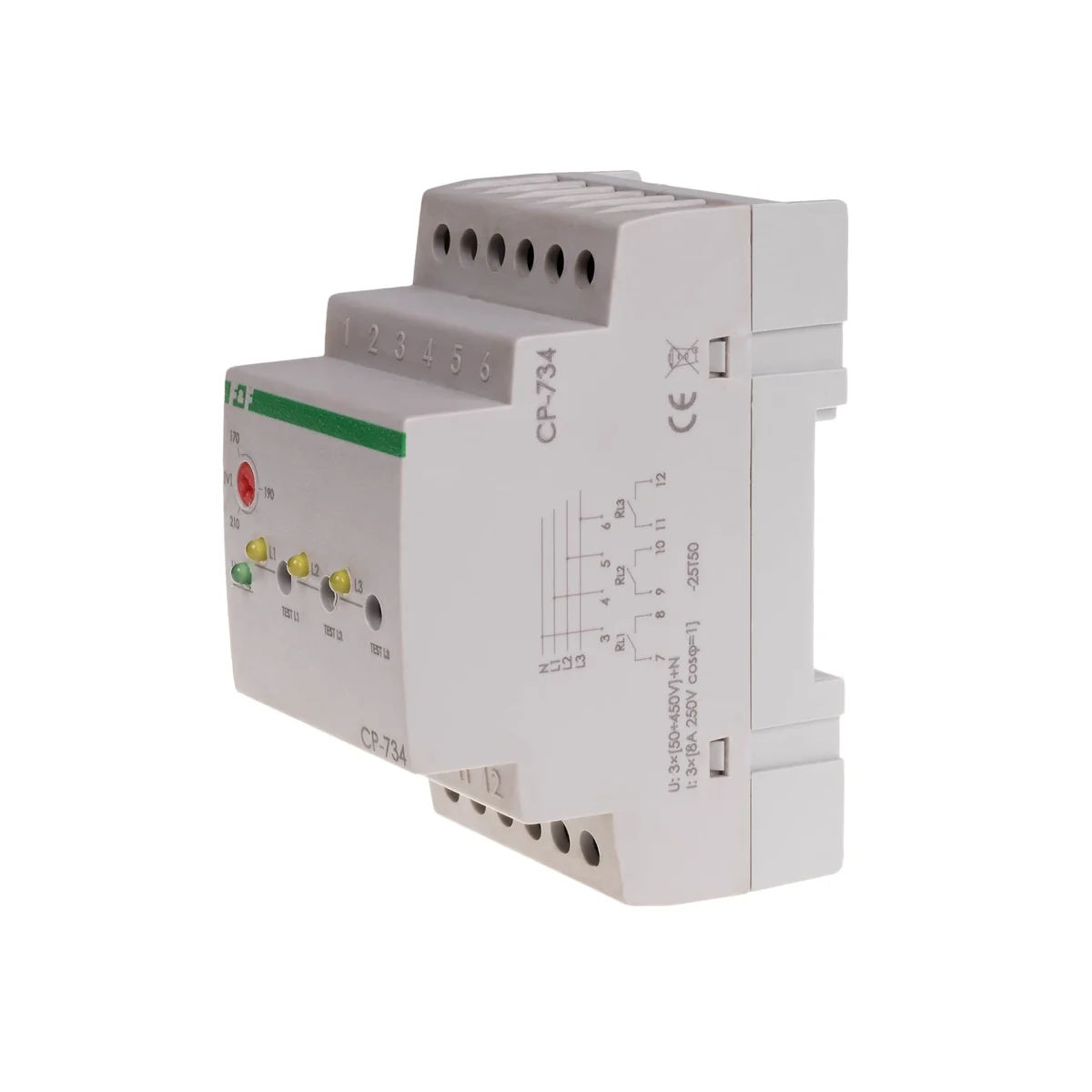

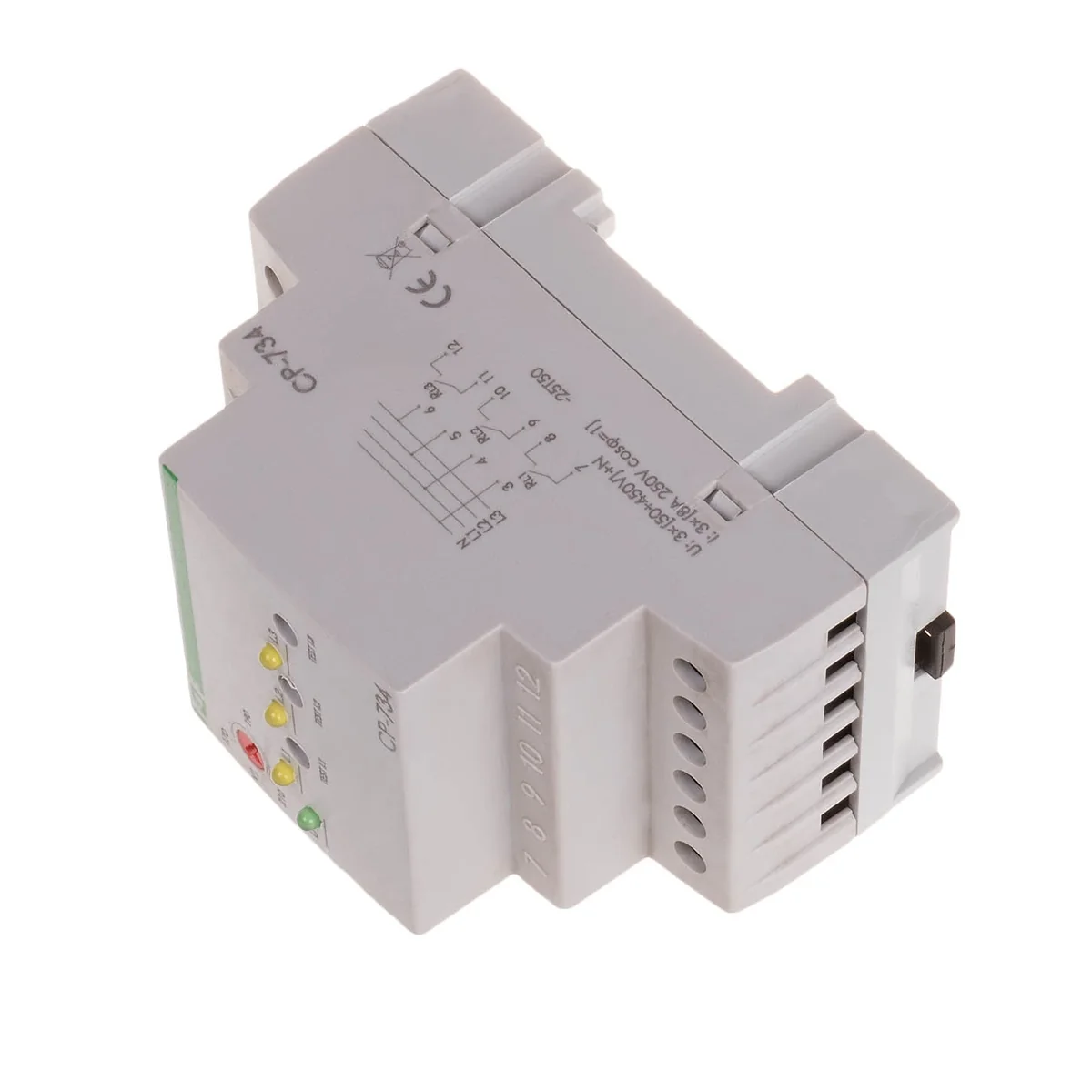

Опис товару

Призначення
Реле напруги CP-734 використовується для контролю напруги трифазної мережі та захисту однофазного приймача від впливу напруги знизиться нижче заданого значення. Робота

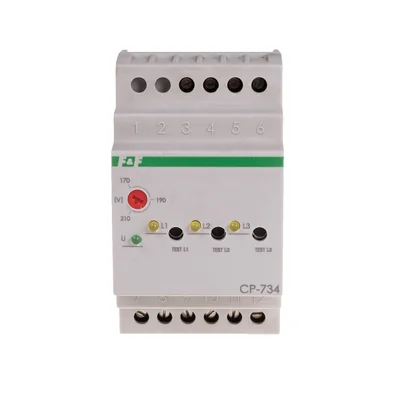

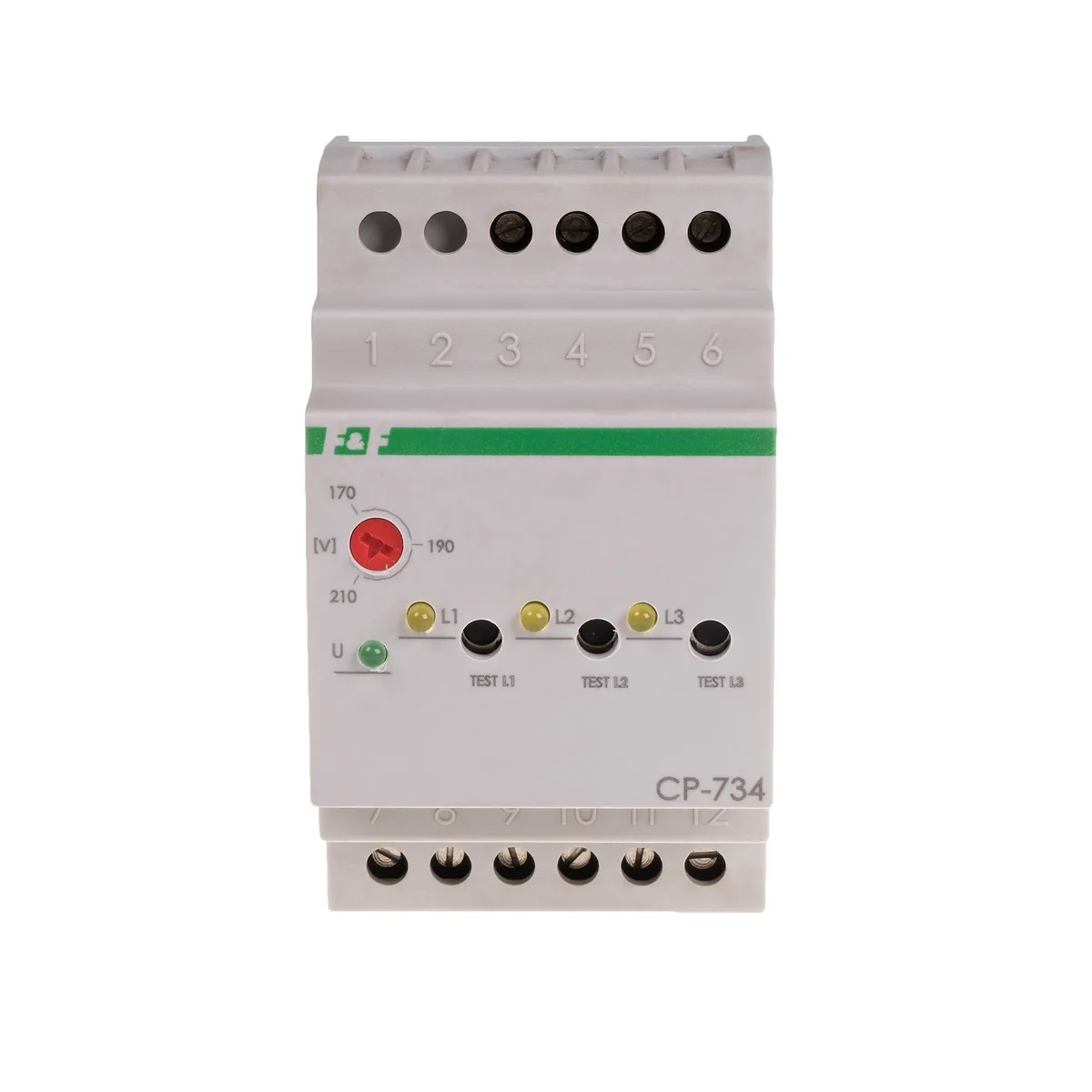

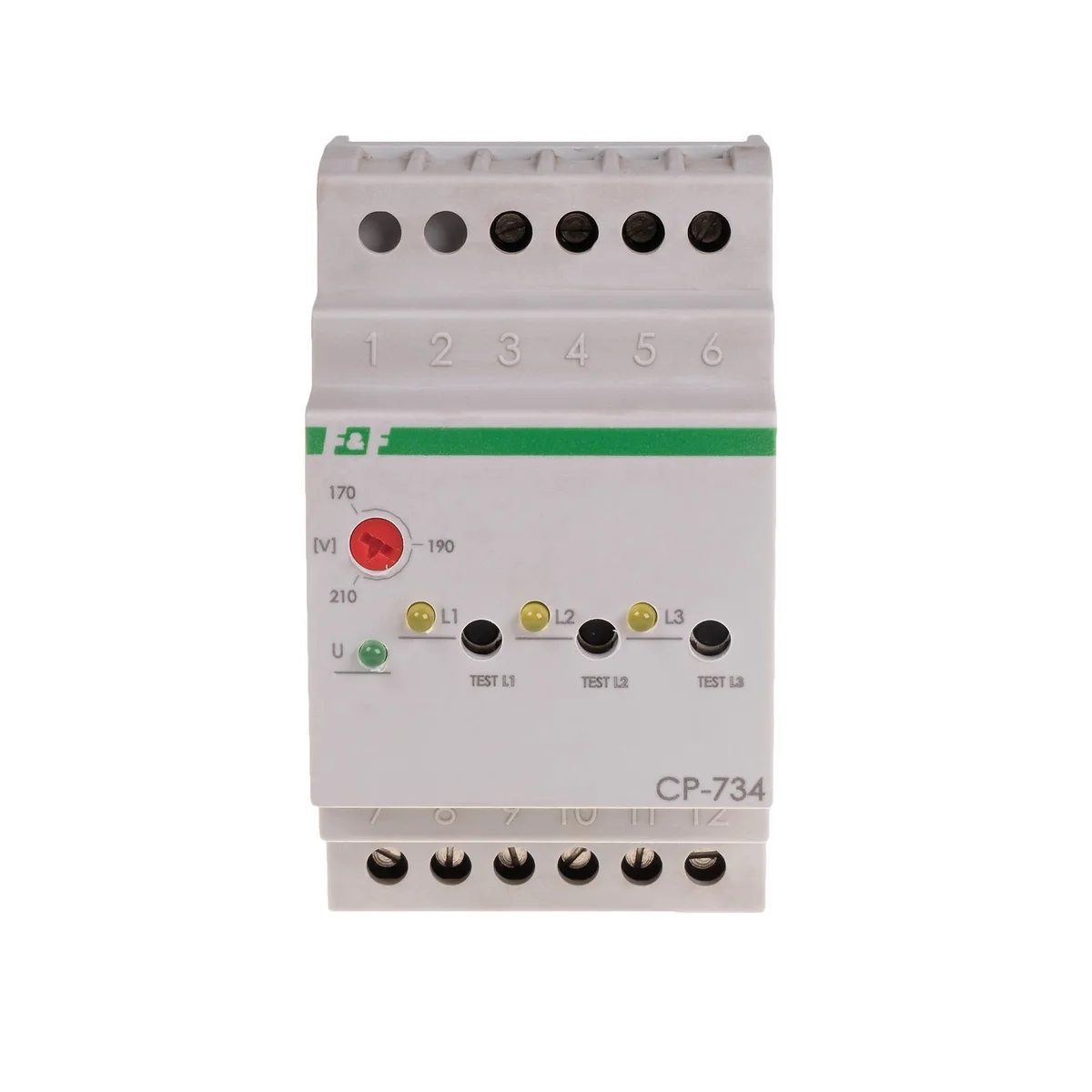

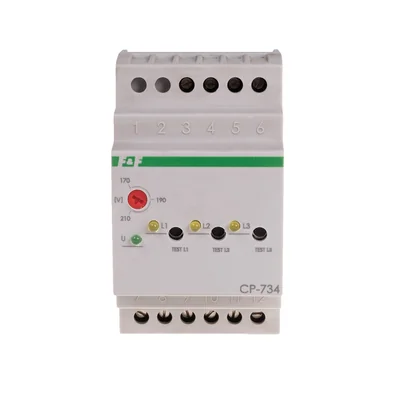

Напруга живлення реле сигналізується зеленим світлодіодом U. Правильні напруги мережі вказуються загорянням жовтих світлодіодів L1, L2 і L3 в ланцюзі кожної фази (контакти реле замкнуті). Зниження напруги у фазі або її падіння нижче встановленого порогу напруги спрацьовування призведе до розмикання контакту реле, відповідного цій фазі (в ланцюзі цієї фази не горить жовтий світлодіод). Контакт автоматично активується після відновлення напруги у фазі або збільшення напруги на 5 В вище встановленого порогу (тобто на величину гістерезису напруги) цієї фази, доки кнопка утримується.

Технічні дані

Час відновлення живлення [сек]

1,5
Гістерезис зворотньої напруги [В]

5
Потужність [Вт]

0,8
Струм навантаження [A]

3x16
З’єднання

Затискачі гвинтові 2,5мм
Індикація ввімкнення джерела живлення

LED зелена
Розміри

3 модулі (52,5мм)
Висота упакування [мм]

90
Вага упаковки [кг]

0,25

Час спрацюваня [нс]

0,5 сек
Кількість контактів

3NO 0NC
Монтаж

На DIN-рейці ТН-35
Поріг напруги спрацювання – регульований [В]

170-210
Індикація фаз

3×LED жовта
Робоча температура [°C]

від -25 до +50
Електроживлення

3×(50-450В)+N
Ширина упакування [мм]

60
PKWIU

27.12.23.0

Інші технічні дані

Rodzaj połączenia elektrycznego

Połączenie śrubowe
Kontrola podnapięcia 1-fazowego

НІ
Kontrola nadnapięcia 1-fazowego

НІ
Funkcja histerezy, 1-fazowa

Так
Kontrola podnapięcia dla prądu stałego

НІ
Funkcja histerezy dla prądu stałego

НІ
Rodzaj mierzonego napięcia

AC
Rodzaj napięcia sterowania

AC
Minimalna regulowana zwłoka czasowa przy zaniku zasilania

0.5 s
Liczba styków rozwiernych

1
Wysokość

90 mm

Z odłączalnymi zaciskami

НІ
Kontrola podnapięcia 3-fazowego

Так
Kontrola nadnapięcia 3-fazowego

НІ
Funkcja histerezy, 3-fazowa

НІ
Kontrola nadnapięcia dla prądu stałego

НІ
Zakres pomiarowy napięcia 1

3 ... 150 V
Znamionowe napięcie sterowania Us dla AC 50 Hz

230 ... 230 V
Wartość nastawy napięcia zadziałania

170 ... 210 V
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania

1.5 s
Szerokość

52.5 mm
Głębokość

65 mm

Інформація про виробника

Виробник

F&F Filipowski S.K.
Адреса

95-200 Pabianice Konstantynowska 79/81 Polska
Електронна пошта

biuro@fif.com.pl

Об'ємна упаковка

Свого роду пакет	Sztuka
Кількість	1 шт.
Вага (кг)	0,140
Ширина (м)	0,056
Довжина (м)	0,095
Глибина (м)	0,070
