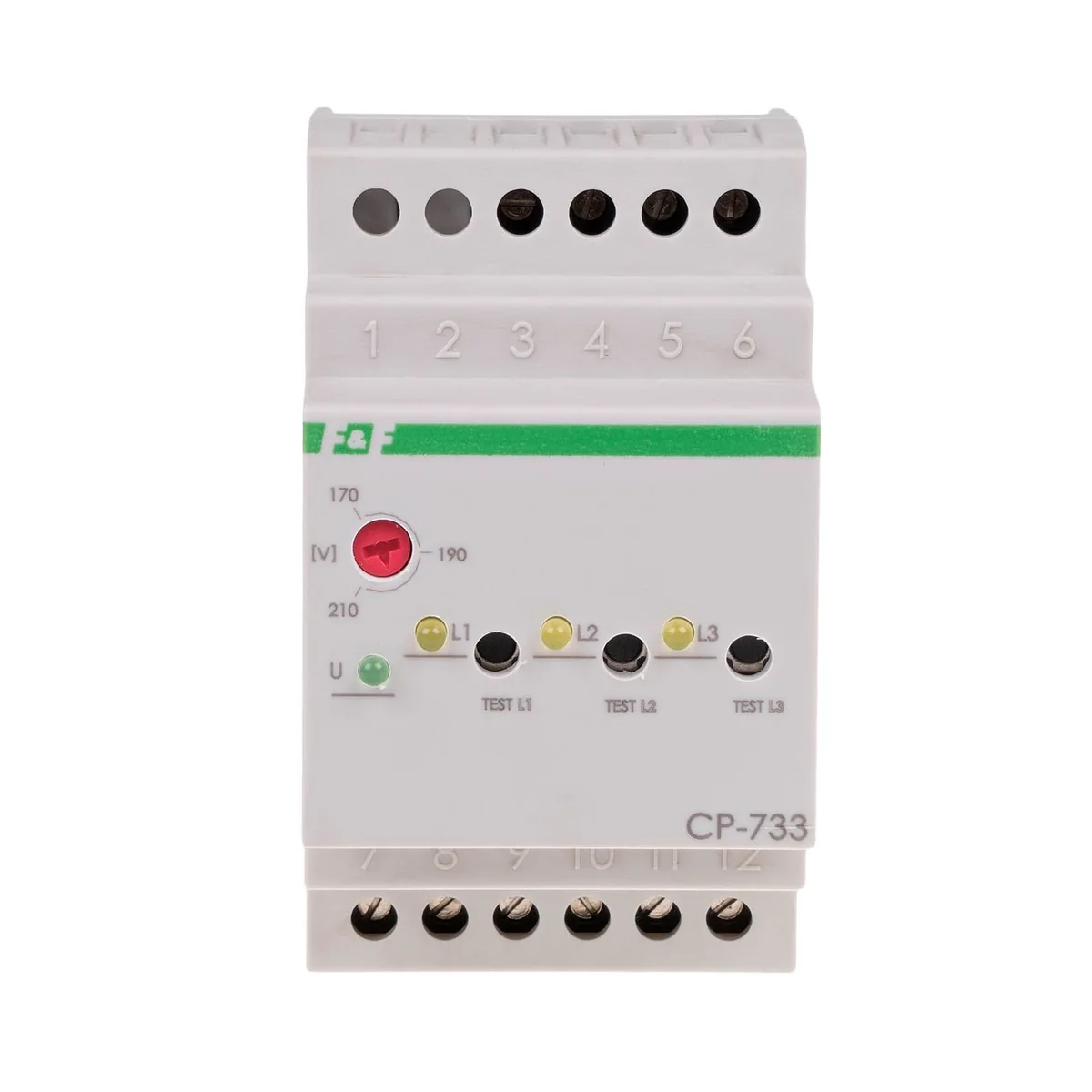

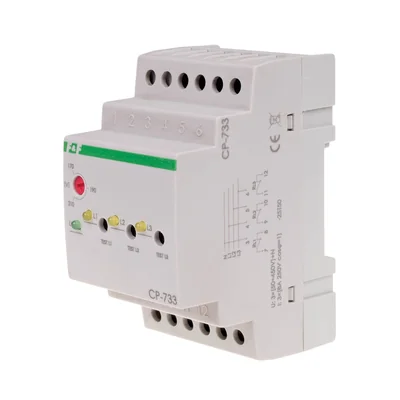

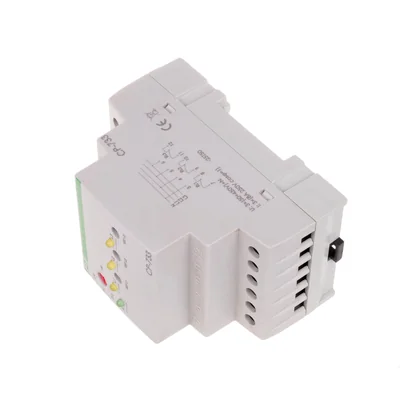

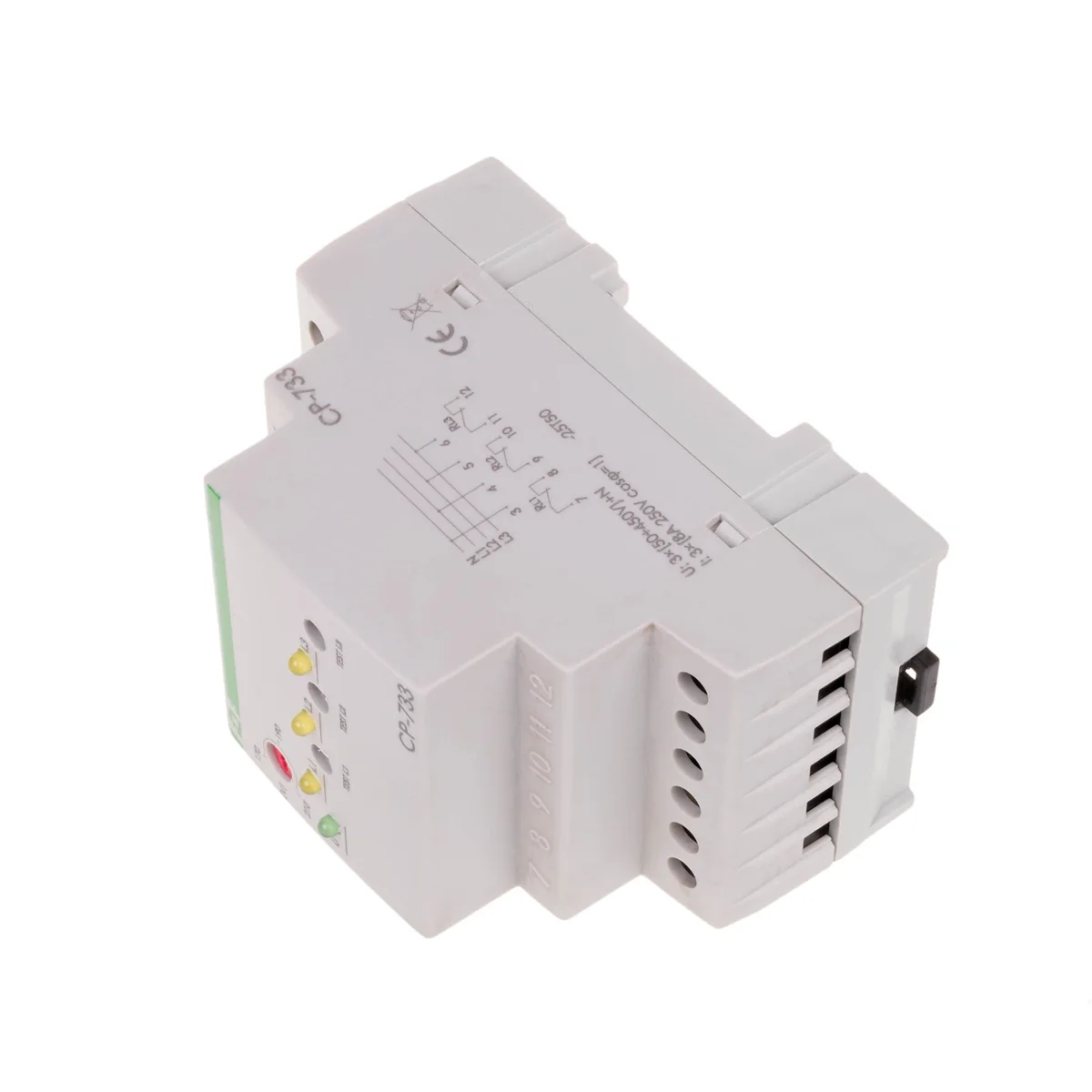

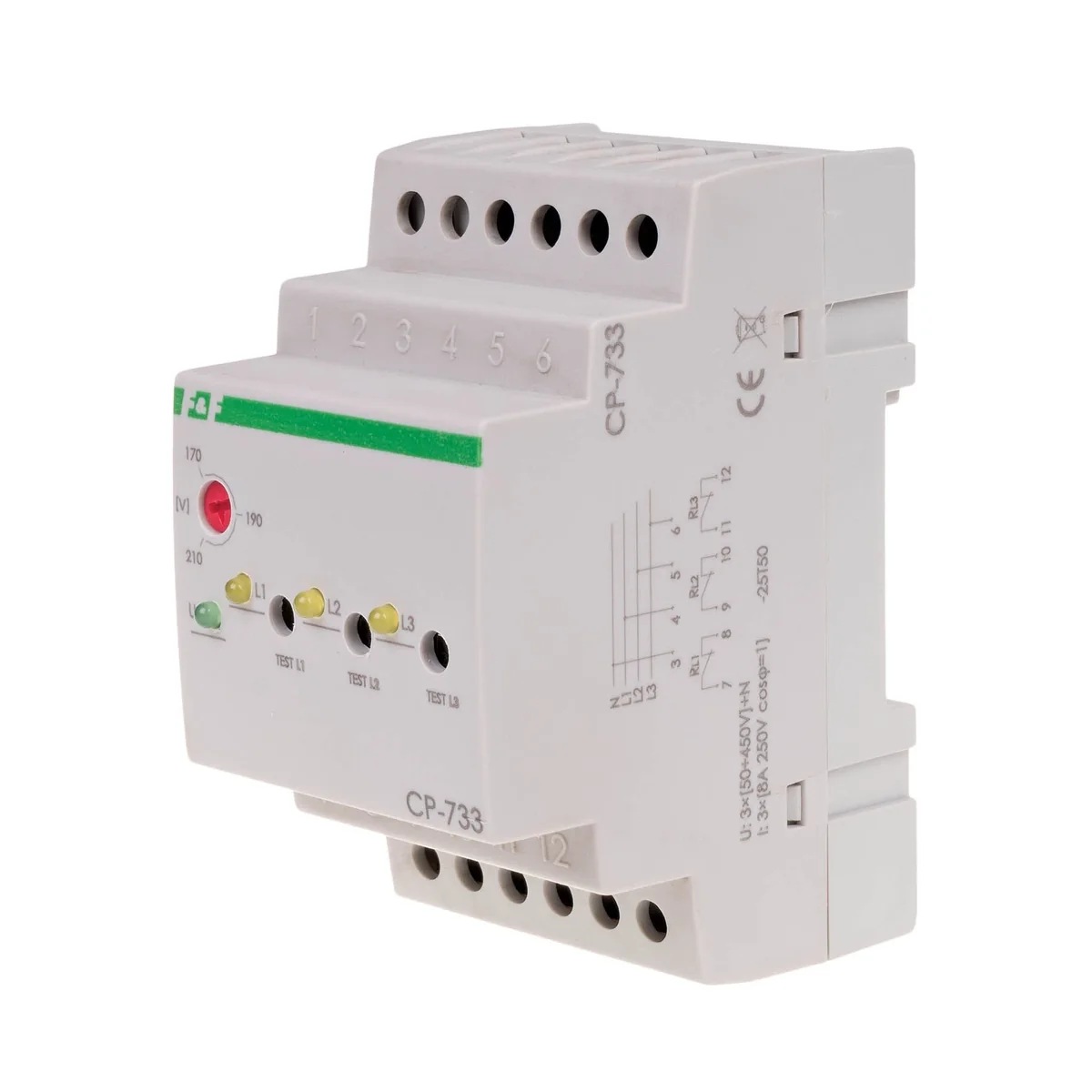

Реле напруги СР-733 CP-733

Místní index:
APL106FIFQ
Katalogové číslo.:
CP-733
EAN kód:
5908312596196
Výrobce: F&F
Час відновлення живлення [сек]: 1.5
Час спрацюваня [нс]: 0,5 сек
Гістерезис зворотньої напруги [В]: 5
Cena:
235,05 zł
Брутто / kusů.
(včetně DPH 23%)
do jednoho týdne
Na zakázku
Množství kusů.
(vícenásobné:
1
)
Přidat do žádosti o cenovou nabídku
Přidat do schránky
Vytisknout

Popis produktu

Використання за призначенням
Реле напруги CP-733 використовується для контролю напруги трифазної мережі та для захисту однофазного приймача від впливу падіння напруги нижче заданого значення зелений U. Правильні напруги мережі сигналізуються загорянням жовтих світлодіодів L1, L2 і L3 у колі кожної фази (контакти реле розімкнуті). Зниження напруги в фазі або її падіння нижче встановленого порогу напруги спрацьовування призведе до активації контакту реле, відповідного цій фазі (в ланцюзі цієї фази не горить жовтий світлодіод). Контакт автоматично роз’єднається після відновлення напруги у фазі або підвищення напруги на 5 В вище встановленого порогу (тобто на величину гістерезису напруги) цієї фази, доки кнопка утримується.

Technické údaje

  • Час відновлення живлення [сек]
    1.5
  • Гістерезис зворотньої напруги [В]
    5
  • Потужність [Вт]
    0,8
  • Струм навантаження [A]
    3x16
  • З’єднання
    Затискачі гвинтові 2,5мм
  • Індикація ввімкнення джерела живлення
    LED зелена
  • Розміри
    3 модулі (52,5мм)
  • Висота упакування [мм]
    90
  • Вага упаковки [кг]
    0.25
  • Час спрацюваня [нс]
    0,5 сек
  • Кількість контактів
    0NO 3NC
  • Монтаж
    На DIN-рейці ТН-35
  • Поріг напруги спрацювання – регульований [В]
    170-210
  • Індикація фаз
    3×LED жовта
  • Робоча температура [°C]
    від -25 до +50
  • Електроживлення
    3×(50-450В)+N
  • Ширина упакування [мм]
    60
  • PKWIU
    27.12.23.0

Další technické údaje

  • Rodzaj połączenia elektrycznego
    Połączenie śrubowe
  • Wymagane zewnętrzne źródło zasilania
    НІ
  • Zakres pomiarowy napięcia 1
    170 ... 210 V
  • Wartość nastawy napięcia zadziałania
    170 ... 210 V
  • Kontrola podnapięcia 3-fazowego
    Так
  • Kontrola nadnapięcia 3-fazowego
    НІ
  • Funkcja histerezy, 3-fazowa
    Так
  • Kontrola nadnapięcia dla prądu stałego
    НІ
  • Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
    0.5 s
  • Liczba styków rozwiernych
    3
  • Liczba styków przełącznych
    0
  • Znamionowy prąd załączania
    8 A
  • Wysokość
    90 mm
  • Z odłączalnymi zaciskami
    НІ
  • Rodzaj napięcia zasilającego
    AC
  • Rodzaj mierzonego napięcia
    AC
  • Kontrola podnapięcia 1-fazowego
    Так
  • Kontrola nadnapięcia 1-fazowego
    НІ
  • Funkcja histerezy, 1-fazowa
    Так
  • Kontrola podnapięcia dla prądu stałego
    НІ
  • Funkcja histerezy dla prądu stałego
    НІ
  • Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
    1.5 s
  • Liczba styków zwiernych
    0
  • Rodzaj napięcia zasilania
    AC
  • Szerokość
    52.5 mm
  • Głębokość
    65 mm

Podrobnosti o výrobci

  • Výrobce
    F&F Filipowski S.K.
  • Adresa
    95-200 Pabianice Konstantynowska 79/81 Polska

Velkoobjemová balení

Typ obalu Sztuka
Množství 1 kusů.
Hmotnost (kg) 0,015
Šířka (m) 0,056
Délka (m) 0,095
Hloubka (m) 0,070
