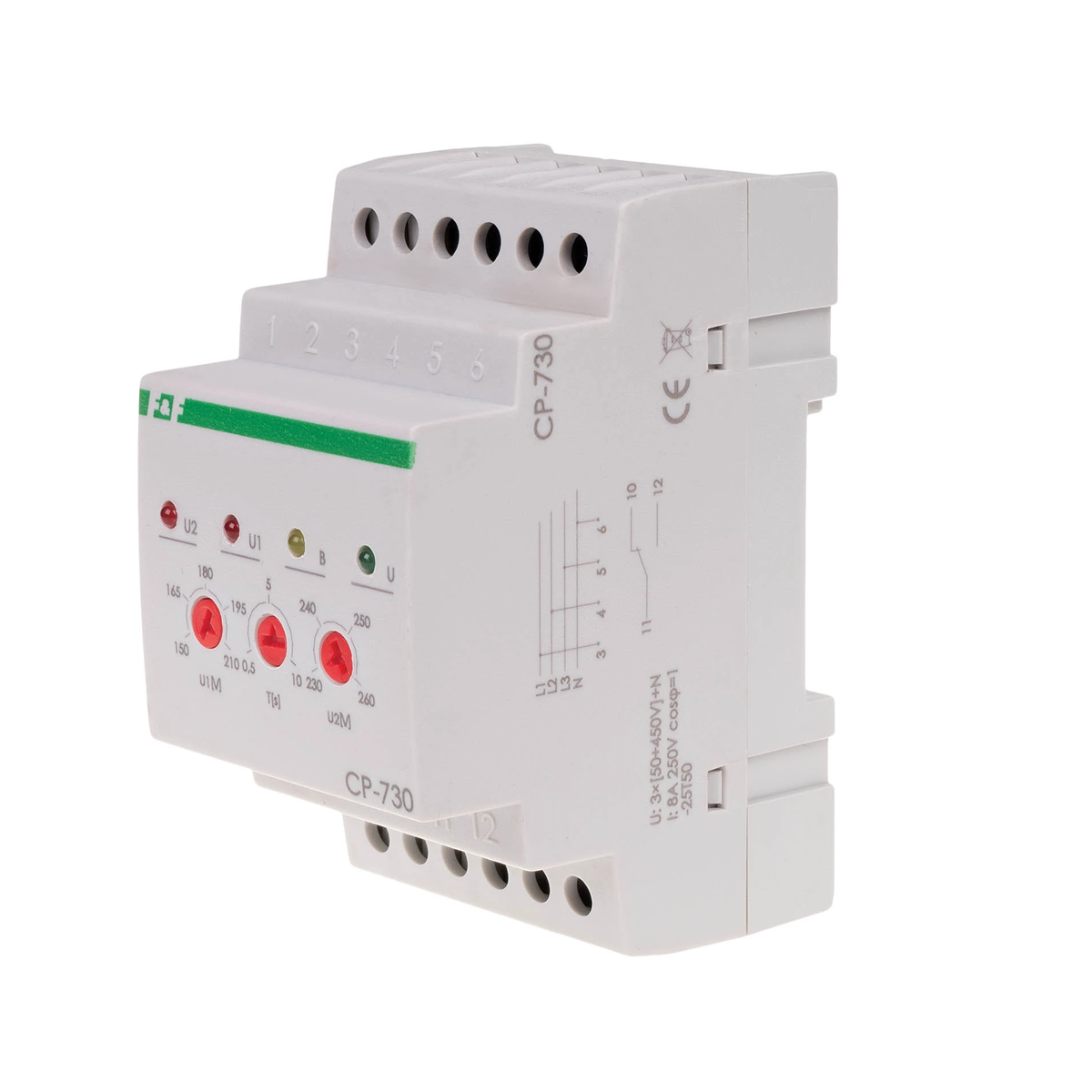

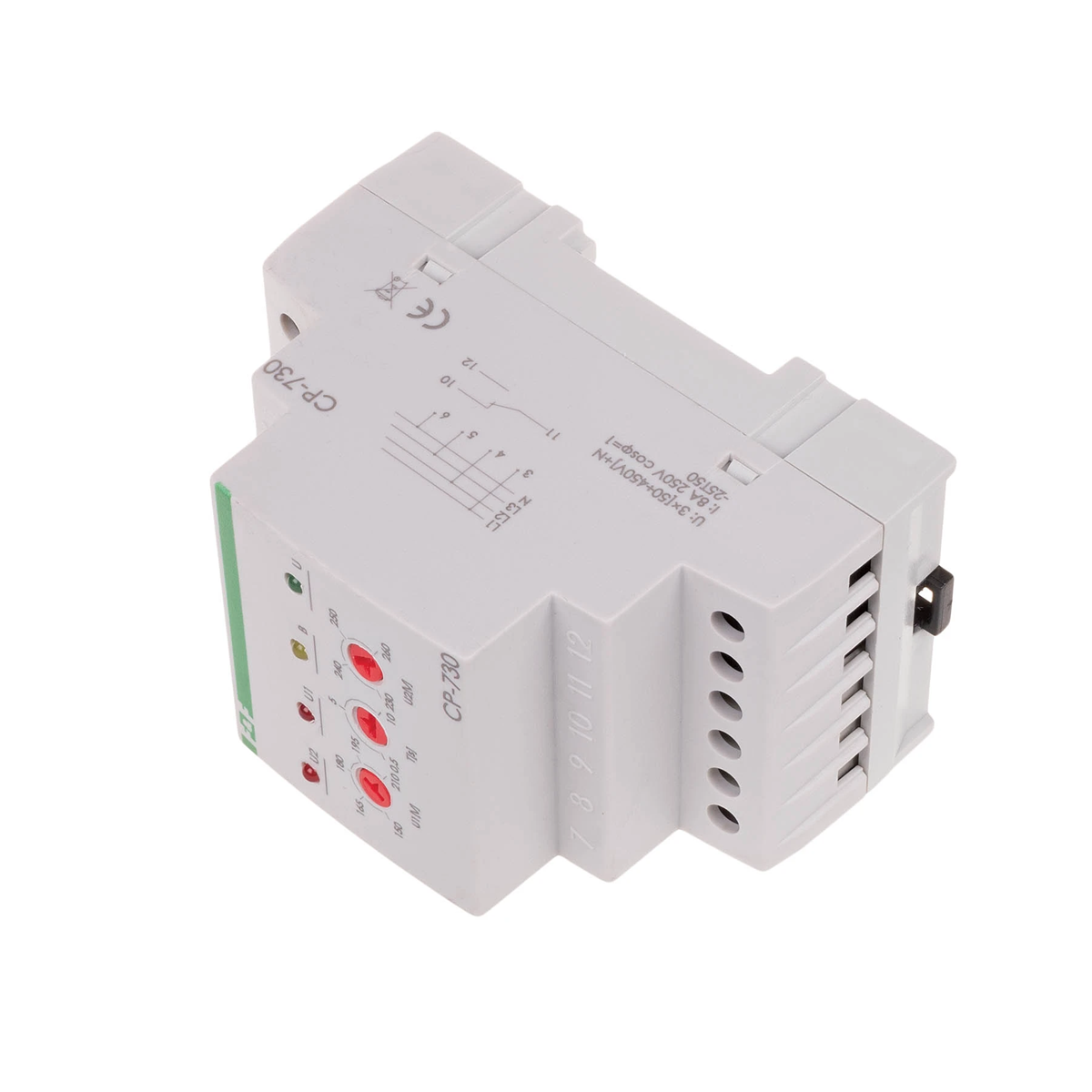

Реле напруги CP-730 CP-730

Використання за призначенням
Реле напруги CP-730 використовується для контролю напруги трифазної мережі та захисту однофазного приймача від впливу підвищення або зниження напруги понад установлені значення.
 Робота

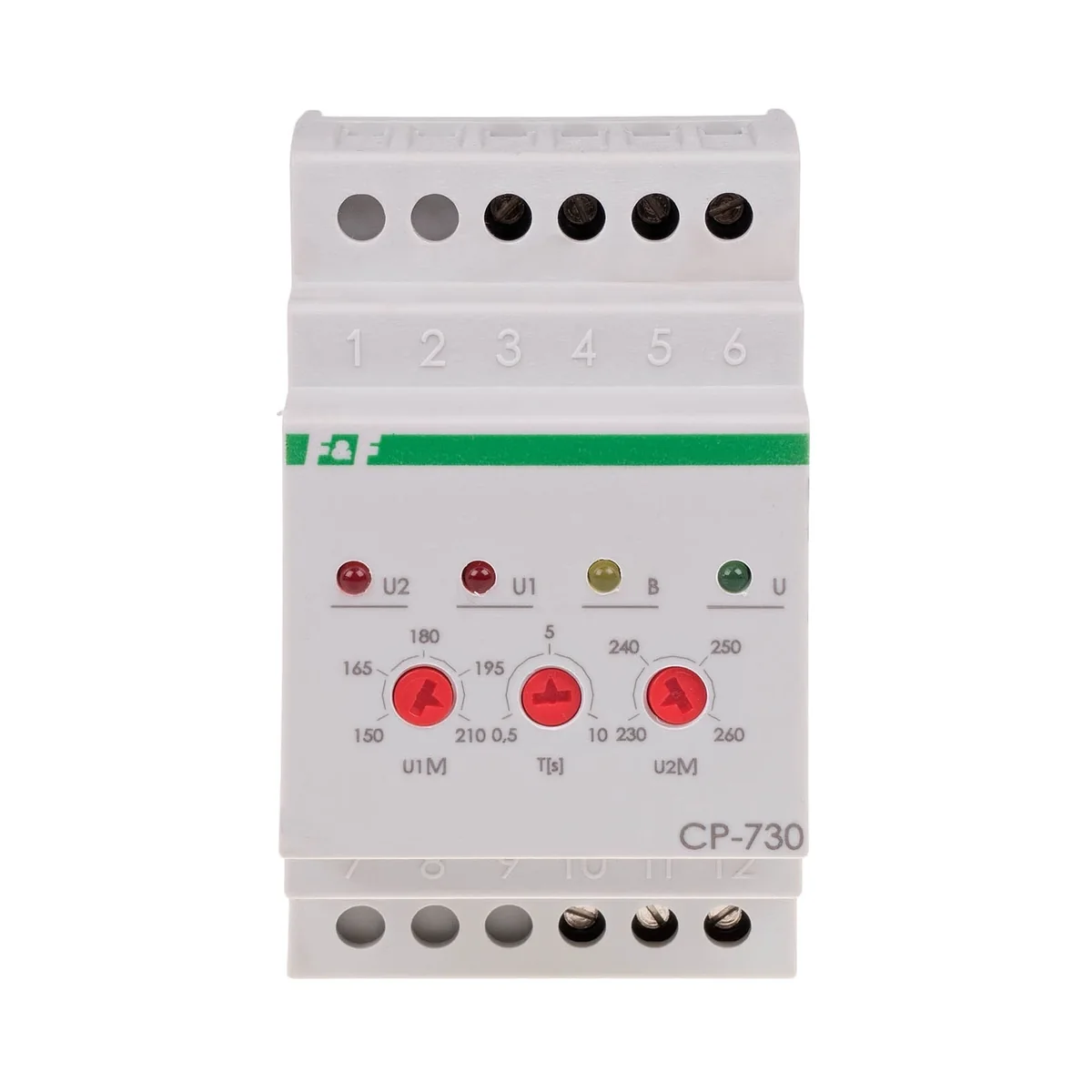

Потенціометри використовуються для встановлення нижнього (U1) і верхнього (U2) порогів напруги для всіх трьох фаз. Це т. зв вікно напруги, в межах якого можуть відбуватися зміни фазної напруги, які не викликають спрацьовування реле. На правильну напругу приймача вказує зелений світлодіод (контакт залишається замкнутим, поз. 11-12). Зміна фазної напруги на одній із фаз вище або нижче встановлених порогів напруги призведе до спрацьовування реле (розмикання контакту, поз. 11-10).Зниження напруги на одній фазі нижче заданого значення U1 сигналізується червоним світлодіодом. (U1). Підвищення напруги на одній фазі вище встановленого значення U2 сигналізується червоним світлодіодом (U2). Повторне замикання контакту відбудеться автоматично після відновлення належної напруги. Потенціометр T використовується для встановлення часу спрацьовування для нижнього порогу U1, що означає, що після перевищення значення напруги нижче налаштування U1 контакт розмикається із встановленою затримкою.Примітка!
Реле може поставлятися з напруга до 450В~. Це дозволяє ефективно захистити приймач, навіть коли напруга перевищує допустимі норми. Також у випадках зміни полярності живлення або відключення «нуля». це не призведе до руйнування («згоряння») реле.
Внаслідок нестабільної напруги в мережі та частої зміни напруги живлення за встановлені пороги вікна напруги (не менше 10 разів за 1 хвилину), реле блокується на 10 хвилин (контакт залишається в положенні 11-10). Це запобігає надто частим циклічним увімкненням і вимкненням підключеного приймача. Стан блокування вказується жовтим світлодіодним індикатором.
