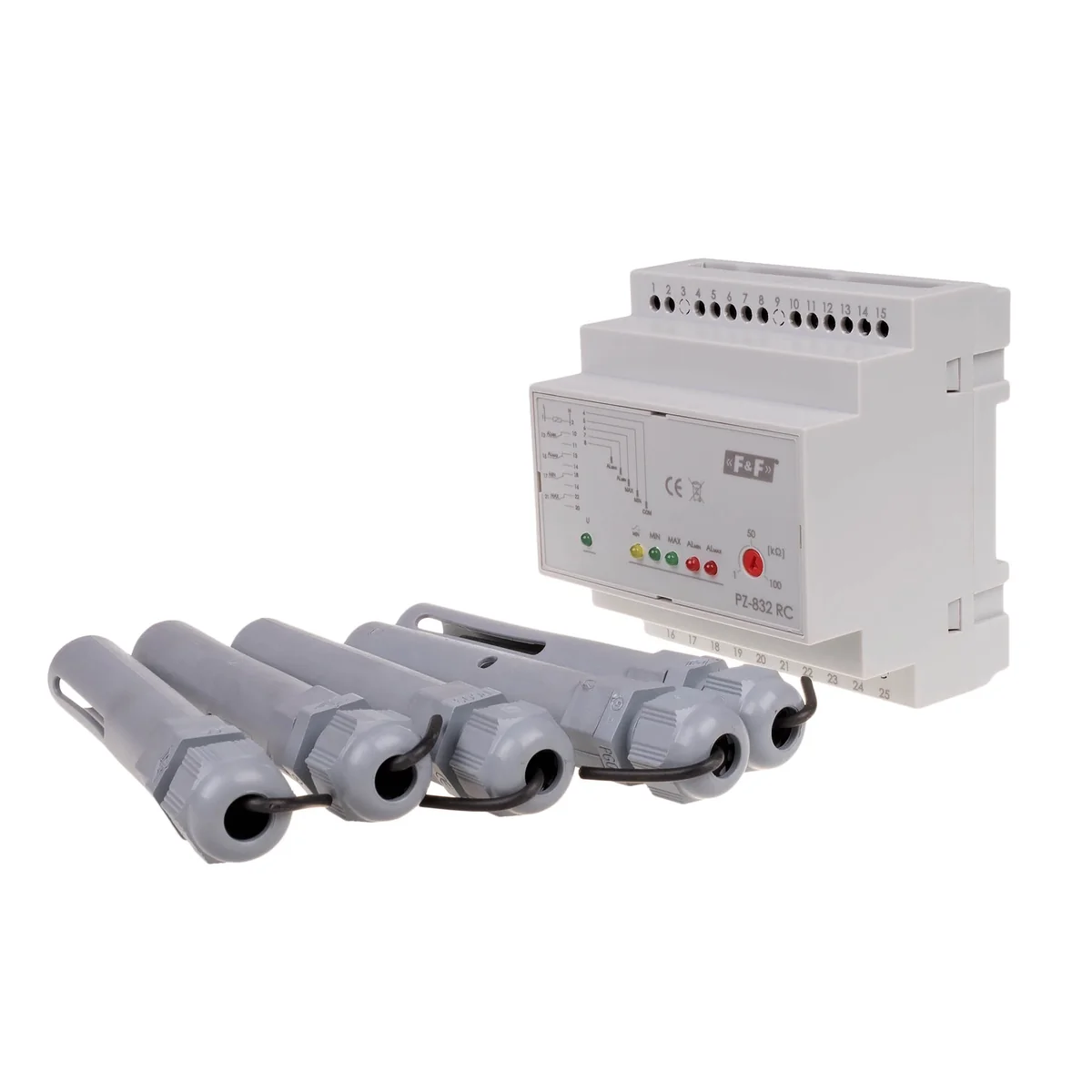

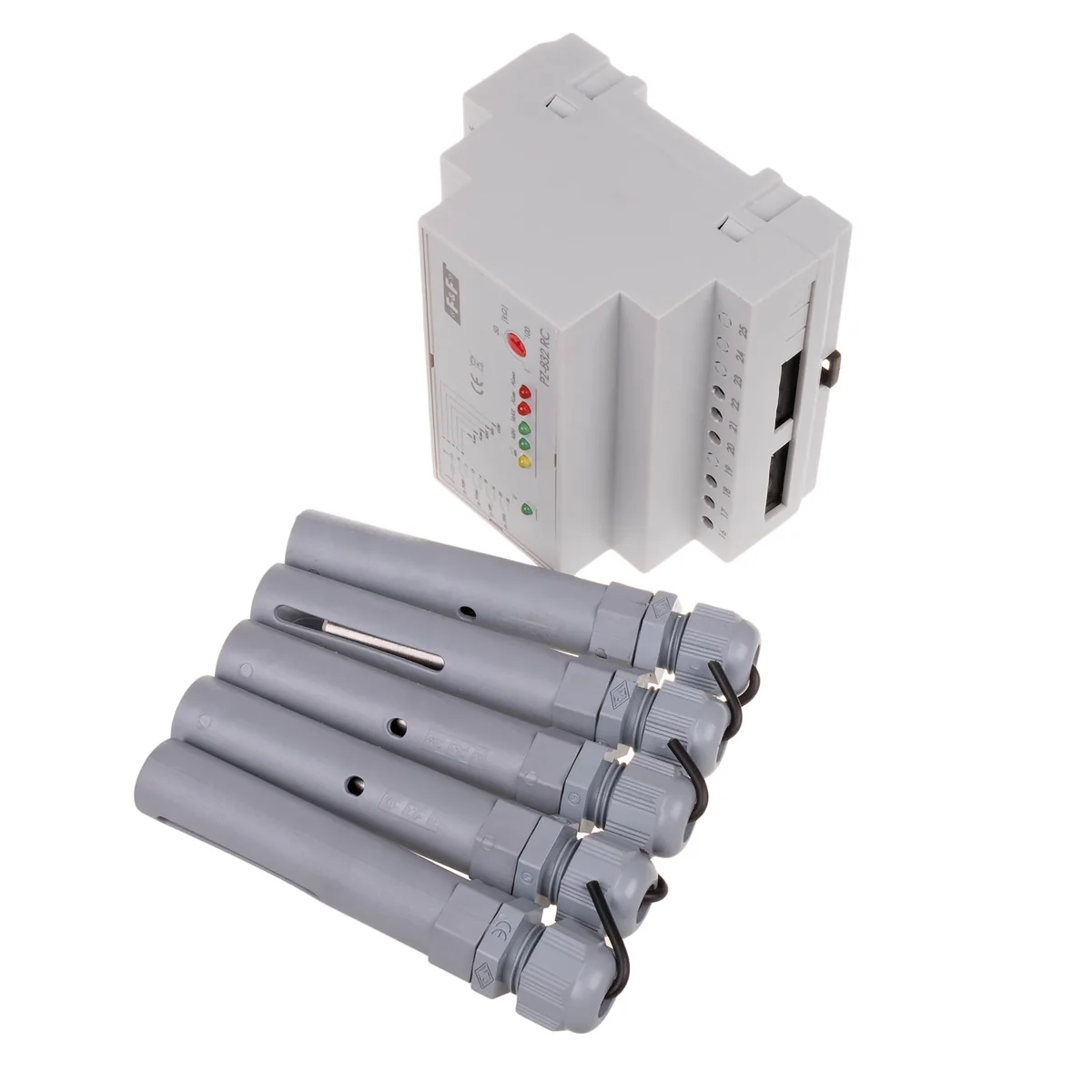

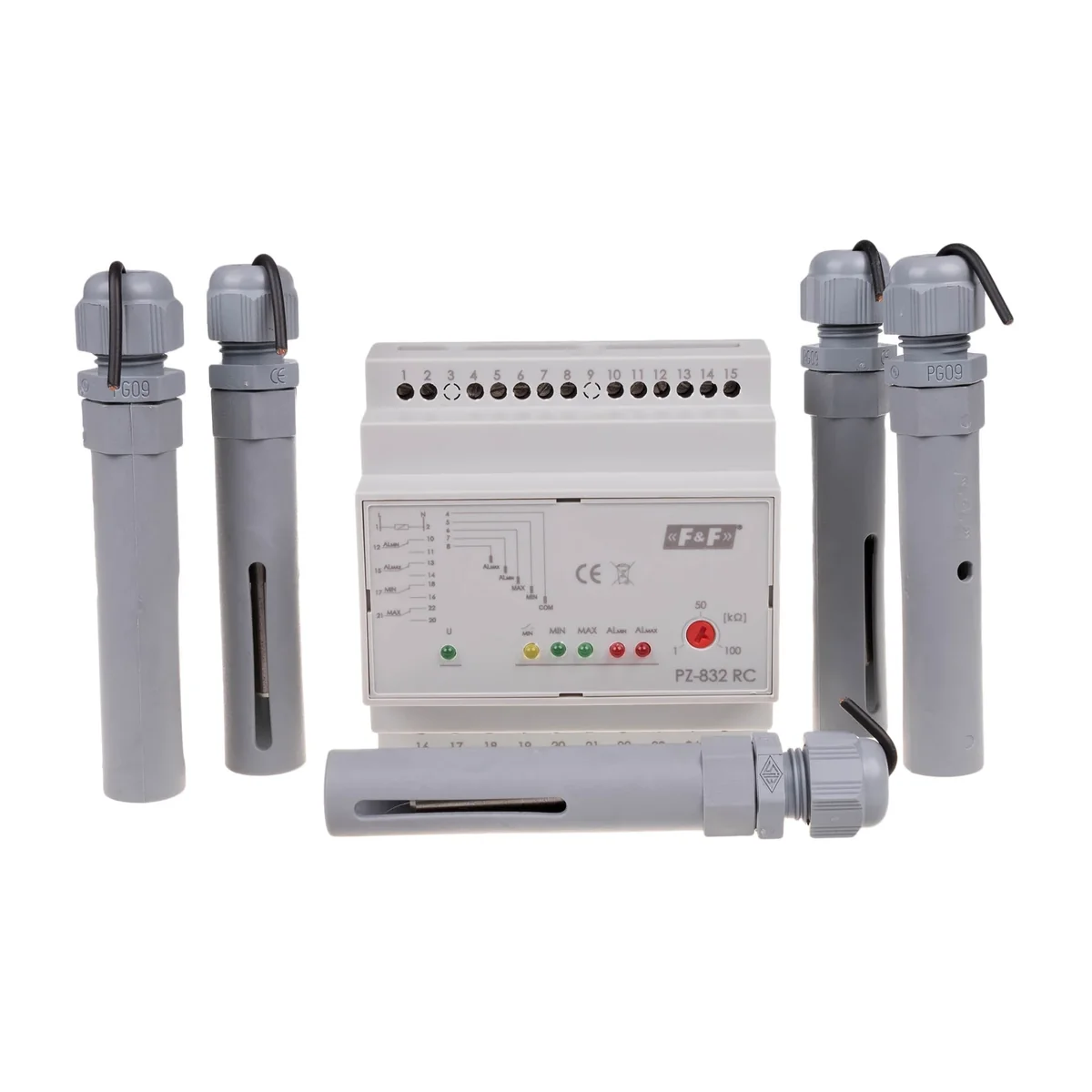

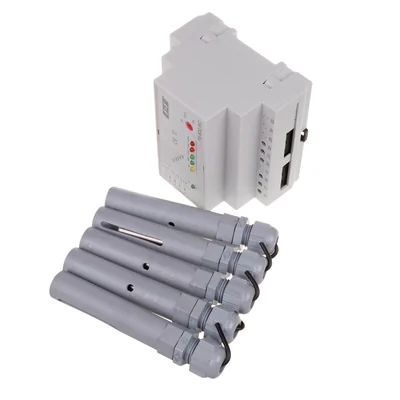

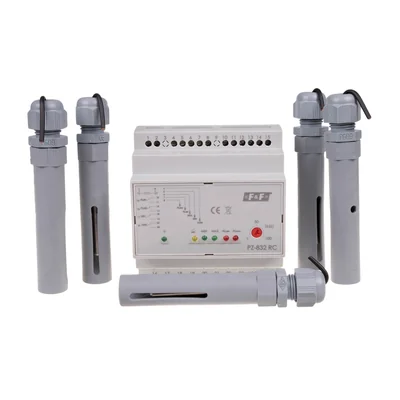

Реле контролю рівня рідини з датчиком PZ-832 RC PZ-832RC

Реле PZ-832 використовується для визначення наявності електропровідних рідин на рівнях встановлених датчиків затоплення. Реле підтримує рівень контрольованої рідини в межах заданих мінімального та максимального станів. Після того, як рівень рідини знизиться до стану MIN (електроди MIN і COM відкриті), контакт MIN буде переведено в положення 17-16 (операція НАПОВНЕННЯ), а контакт MAX залишиться в положенні 21-22. Після досягнення стану MAX (замикання електродів MAX і COM) контакт реле MIN перемикається в положення 17-18 (операція ЗЛИВ), а контакт MAX в положення 21-20. Стан тривоги: ALMIN (Стан СУХОГО ХОДУ) - після зниження рівня рідини до рівня ALMIN (розімкнуті електроди ALMIN і COM) контакт ALMIN переведеться в положення 12-11; ALMAX (стан OVERFLOW) - після досягнення стану ALMAX (замикання електродів ALMAX і COM) контакт реле ALMAX перемикається в положення 15-14. Кожне зі станів, тобто відповідний датчик рівня замкнутий на датчик COM, сигналізується загорянням відповідного світлодіода на передній панелі реле. Жовтий індикатор MIN світиться, вказуючи на стан ЗАПОВНЕННЯ.

Завантажити поточний AL.< td>2x8



Завантажити струм AL.

2x8
