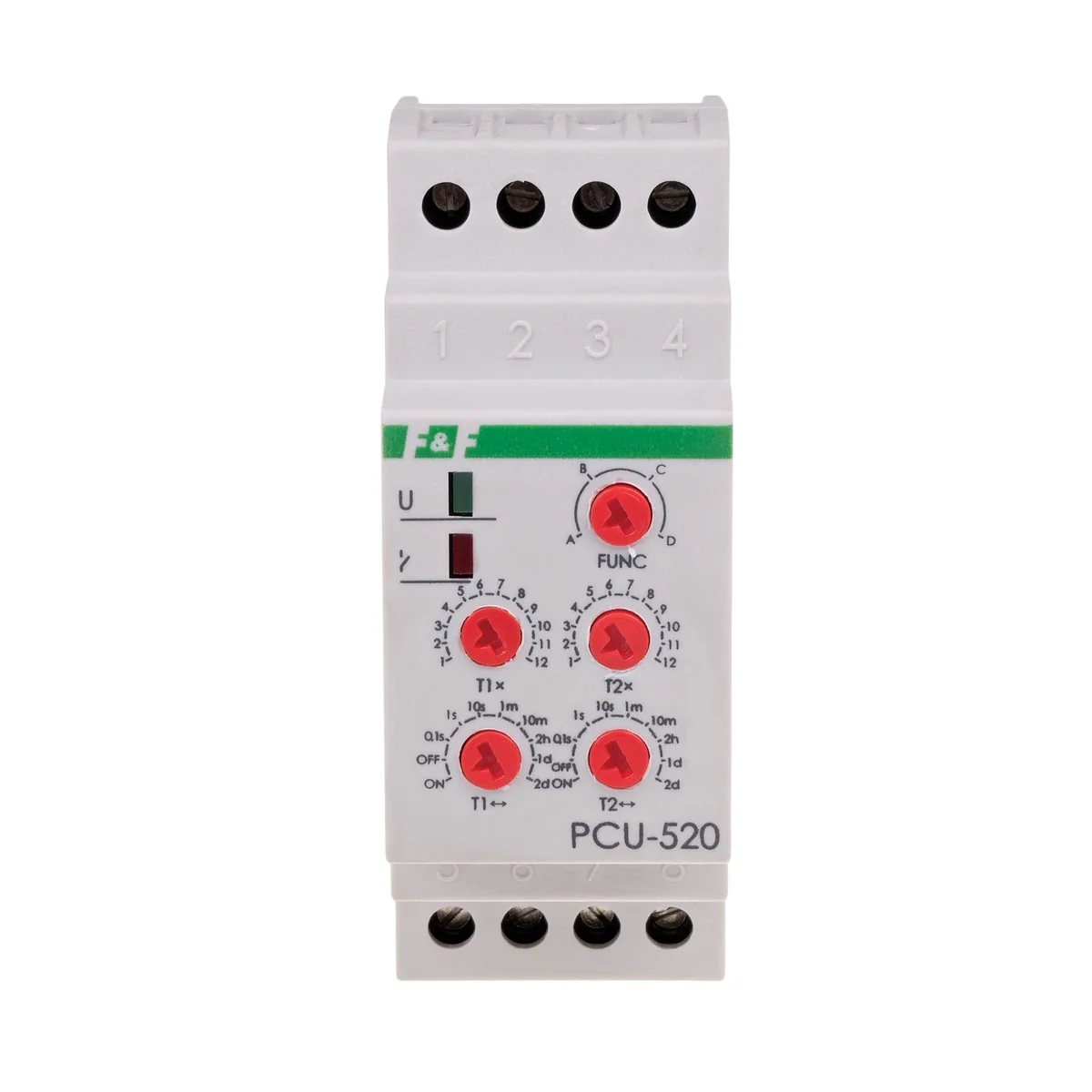

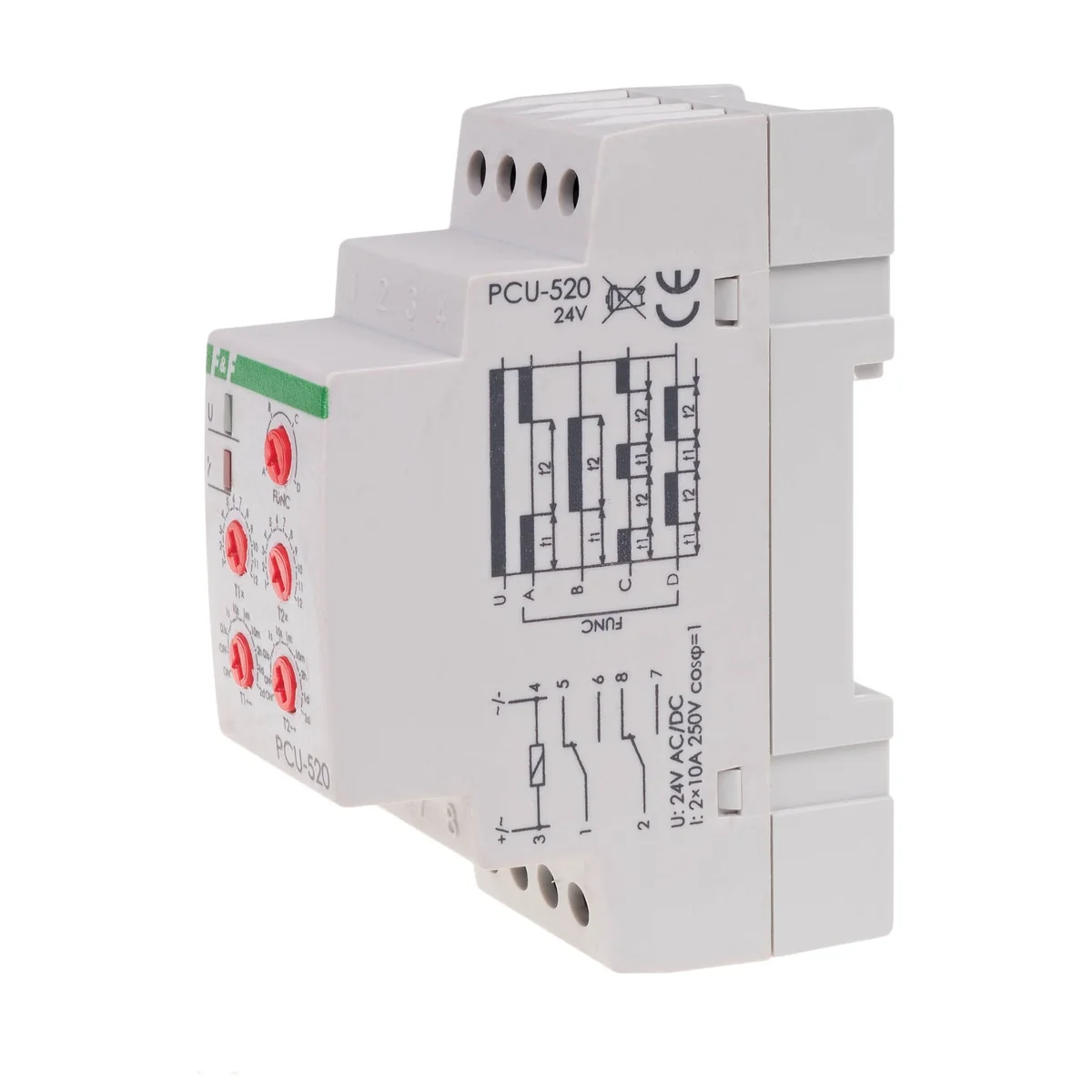

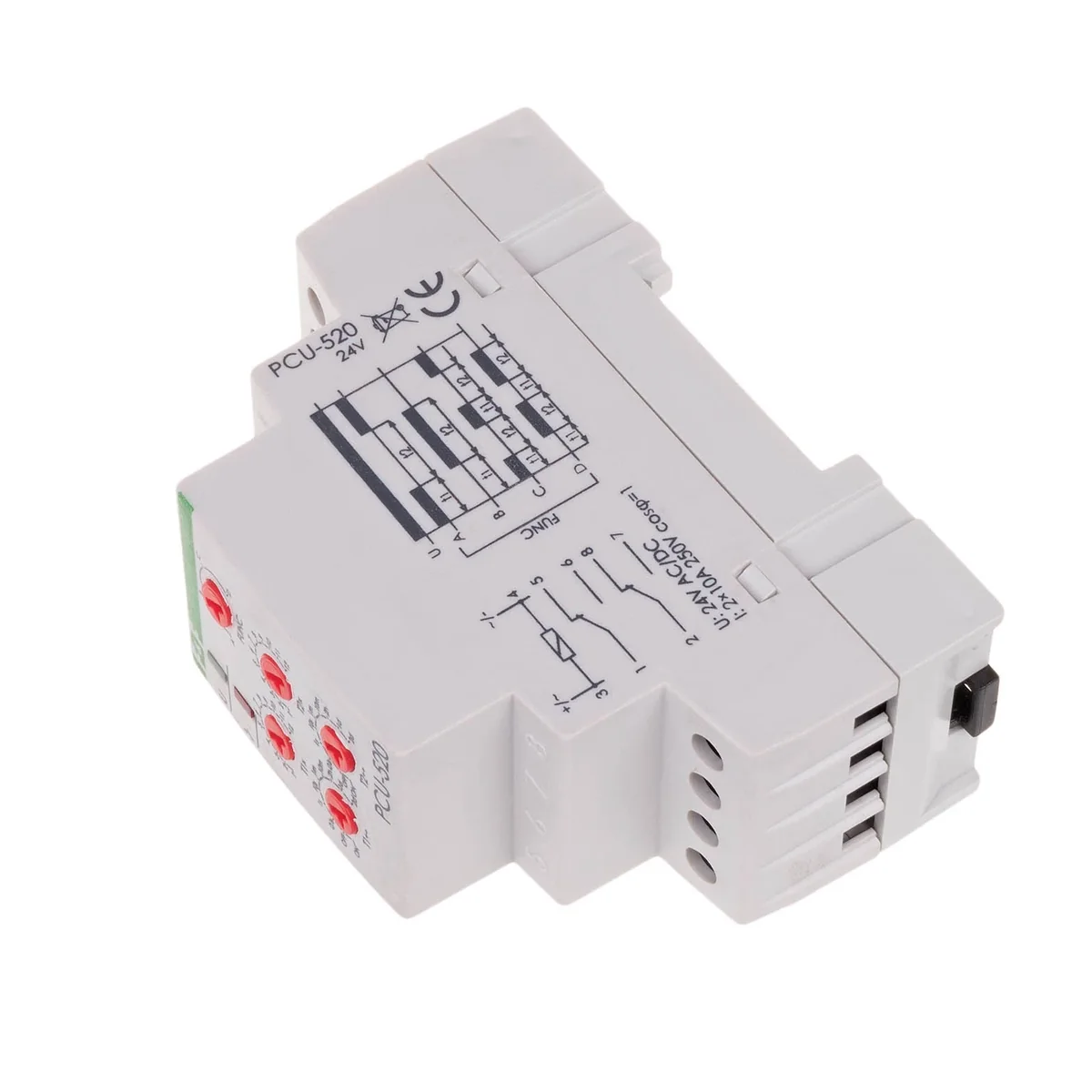

Реле часу PCU-520 24В PCU-520-24V

Призначення
Реле  тимчасовий   використовуються для  контроль часу в системах промислової та домашньої автоматизації (наприклад, вентиляція, опалення, освітлення, сигналізація та ін.) До ввімкнення реле контакти залишаються в положенні 1-5, 2-8. Після подачі напруги живлення контакти перемикаються в положення
1-6, 2-7 на час t1. Після закінчення часу t1 контакти на деякий час повертаються в положення 1-5, 2-8  t2. Через час t2 контакти реле повертаються в положення 1-5, 2-8 на час  t2. Через час t2 контакти реле повертаються в положення 1-6, 2-7 Повторне виконання режиму роботи реле можливе після відключення напруги живлення і повторного включення живлення, контакти залишаються в положенні  1-5, 2-8 для часу t1. Після закінчення часу t1   контакти в положенні 1-6, 2-7 на час t2. Через час t2 контакти реле повертаються в положення 1-5, 2-8. Повторне виконання режиму роботи реле можливе після відключення напруги живлення і повторного ввімкнення. інтервали  час і перерва.
*OPÓВИКЛЮЧЕННЯ З ЗАТРИМКОЮ - ЦИКЛІЧНО (D)
Режим роботи з затримкою здійснюється циклічно в заданому   інтервали  робочий час і перерви. Примітка!
* Коли джерело живлення ввімкнено, система не реагує на зміну налаштувань діапазону часу.
* Робота з нововстановленим діапазоном часу відбувається після вимкнення та повторного ввімкнення
* Коли живлення вмикається протягом встановленого діапазону часу, можна плавно регулювати час у межах встановленого значення часу. УВІМКНЕНО  - при включеному живленні контакт постійно увімкнений  у положення 11-12.
 ВИМК.  -  при включеному живленні контакт постійно ввімкнений  в положенні 11-10.
