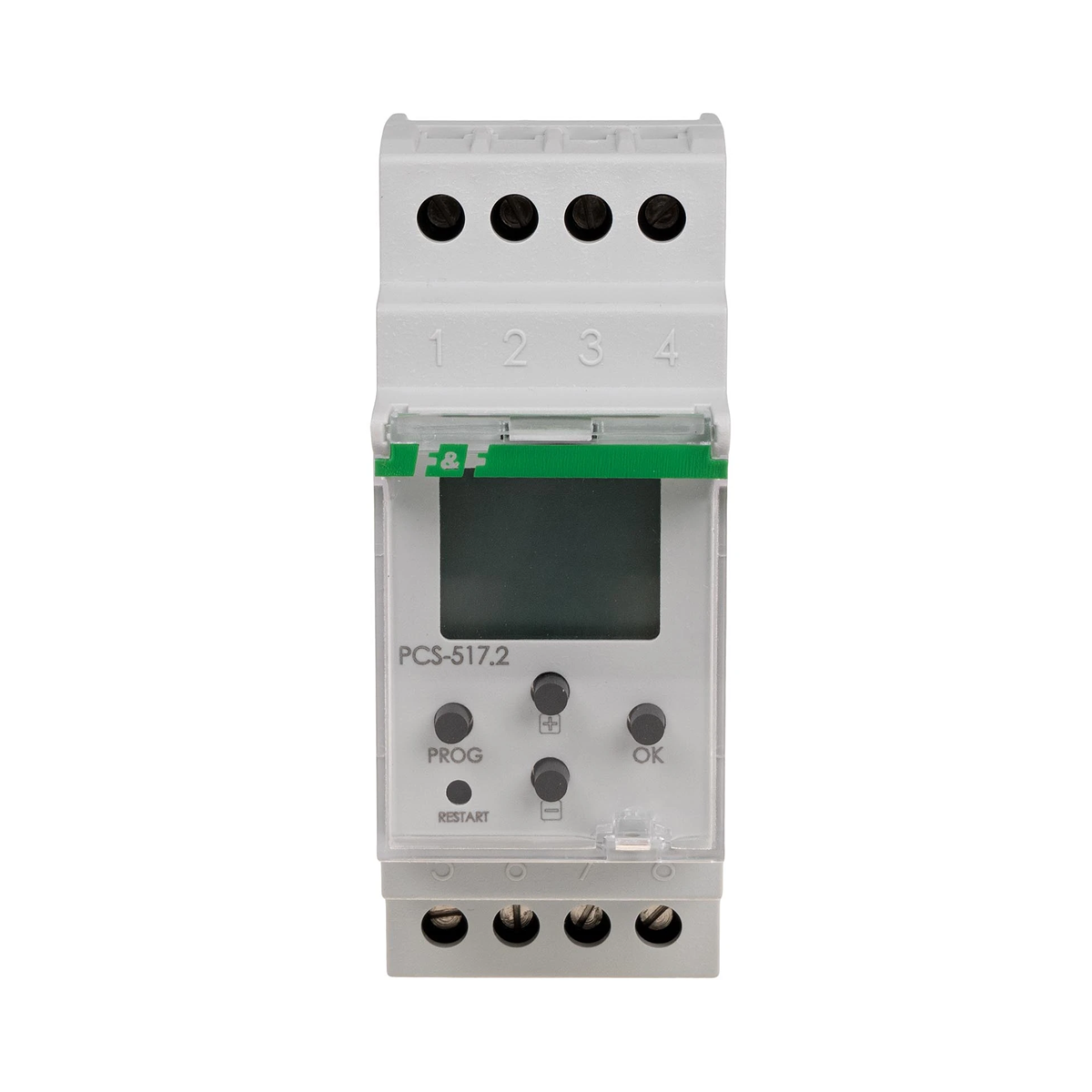

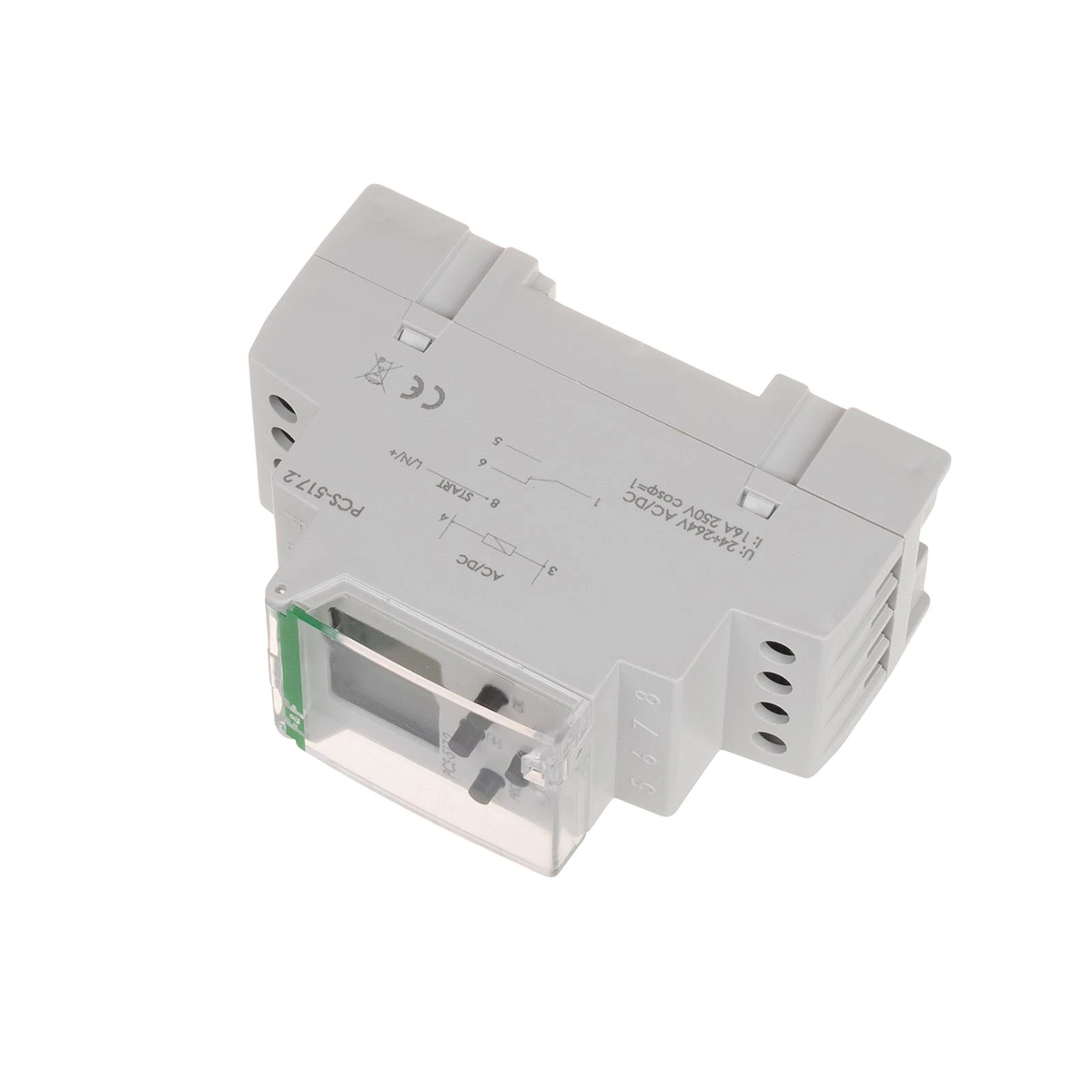

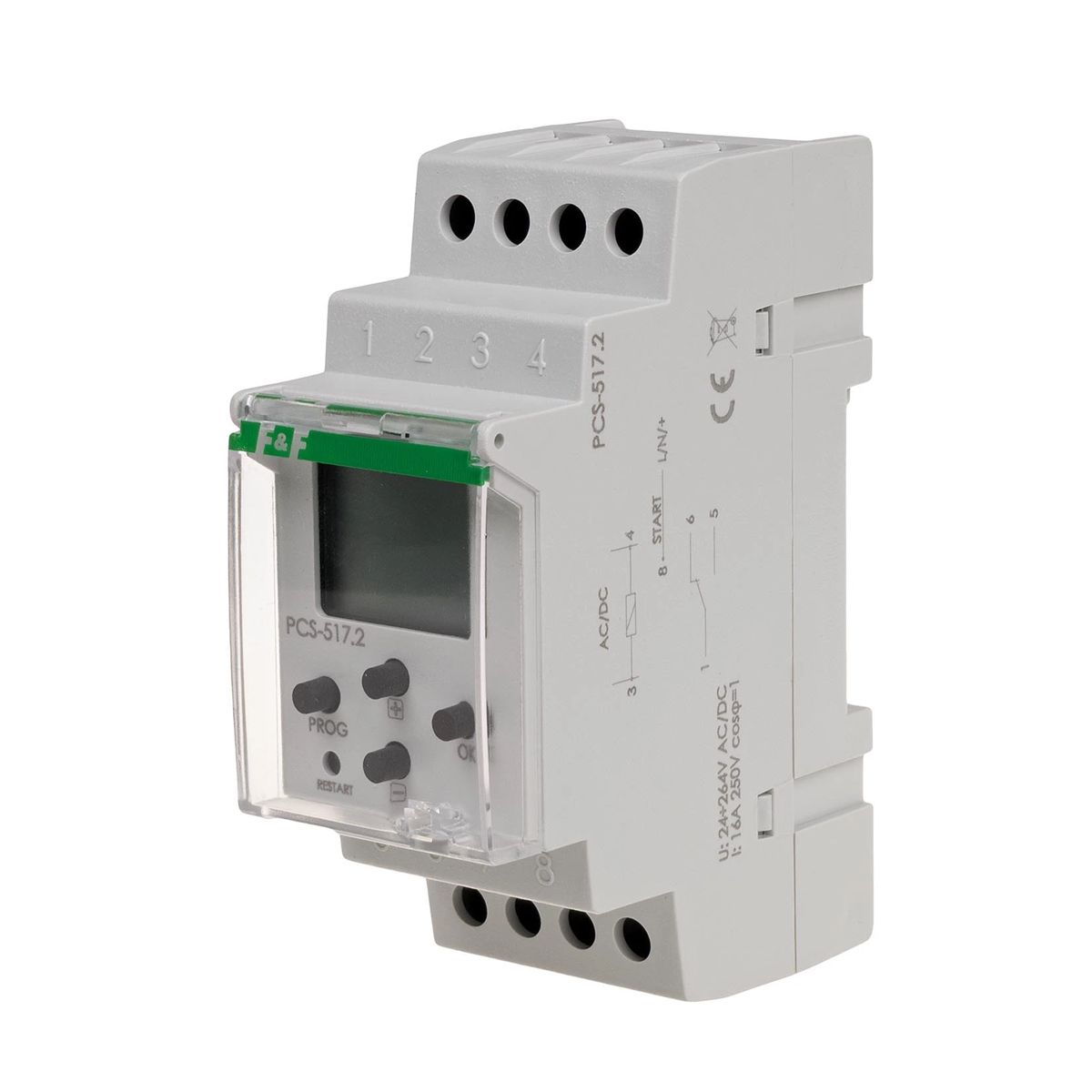

Реле часу PCS-517 PCS-517

Використання за призначенням
Реле часу PCS-517 використовується для контролю часу в системах промислової та домашньої автоматизації. Завдяки розширеним робочим функціям, одно- та дворазовим, що містяться в пам'яті процесора, вони дозволяють усунути складні та дорогі системи керування, засновані на компіляції багатьох звичайних реле часу. На відміну від потенціометричних реле, вони дозволяють дуже точно встановлювати час перемикання, наприклад, 3 години - 47 хвилин - 19 секунд. Робота
Реле виконує одну із встановлених робочих функцій відповідно до встановленого часу.
Функції 1&divid;5 активуються за допомогою напруги живлення. Після завершення функції на дисплеї з’явиться END. Наступне виконання функції розпочнеться після вимкнення та повторного підключення напруги живлення або “перезавантаження”
Функції 6÷17 активуються керуючим сигналом ПУСК. Після включення напруги живлення реле готове до виконання робочої функції. На дисплеї з’явиться ON. Після подачі сигналу СТАРТ реле запускає функцію. Після завершення повертається в стан готовності (очікування наступного сигналу ПУСК).
Функція 18 - активується сигналом управління СТАРТ. Після включення напруги живлення реле готове до виконання робочої функції. На дисплеї з’явиться ON. Після подачі сигналу СТАРТ реле запускає функцію. Після завершення на дисплеї з’явиться END. Реле не реагує на наступні сигнали ПУСК. Наступне виконання функції розпочнеться після вимкнення та повторного підключення напруги живлення або “перезавантаження” процесор. Примітка!
* Вимкнення живлення під час робочої функції призводить до припинення роботи реле. Контакт залишиться
 роз'єднаним (поз. 1-6). Повторне ввімкнення живлення запустить функцію з самого початку.
* Натискання кнопки RESTART під час виконання робочої функції призводить до запуску функції з початку.
