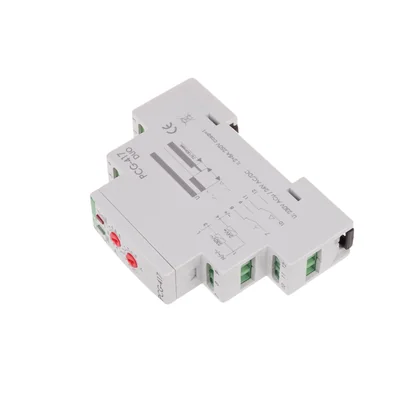

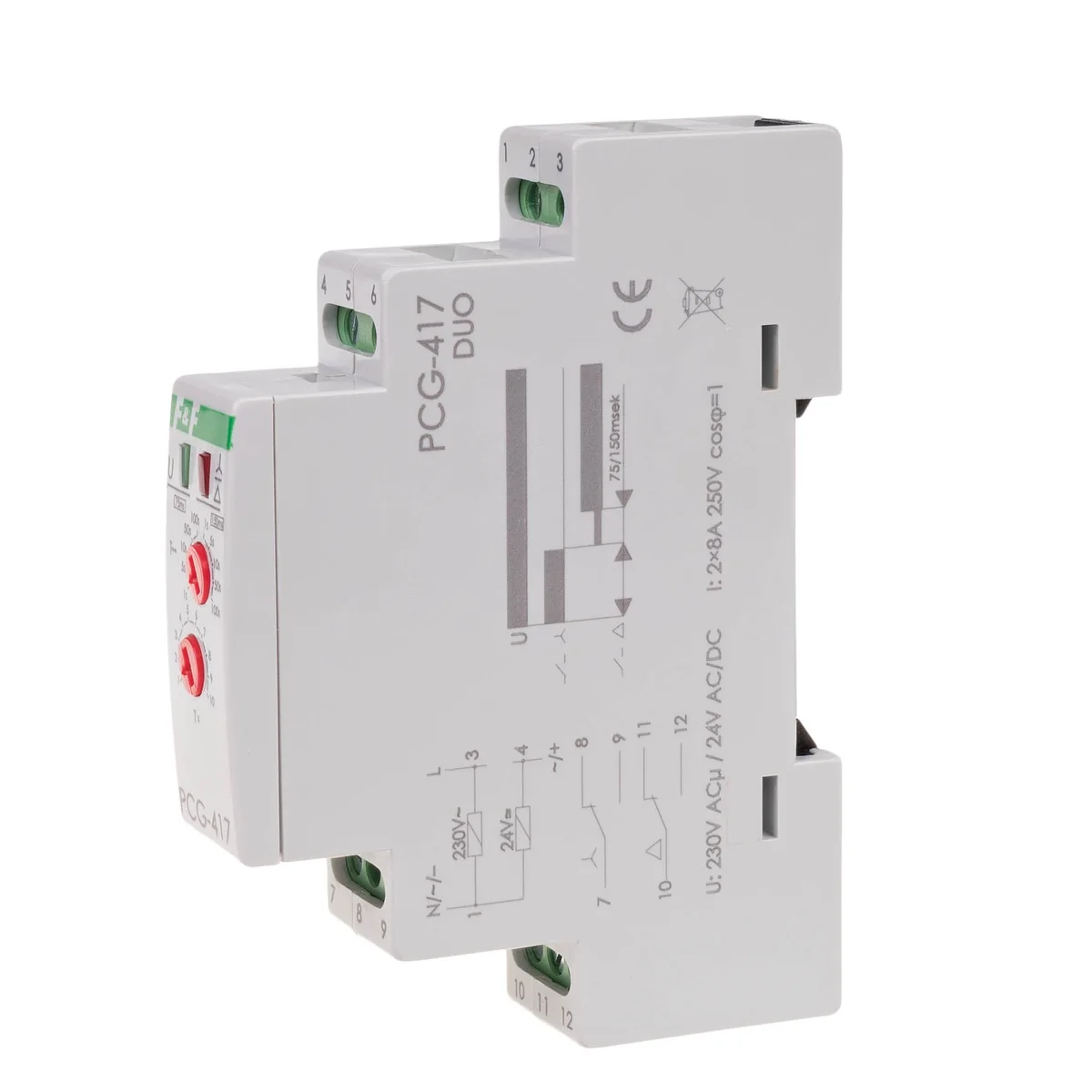

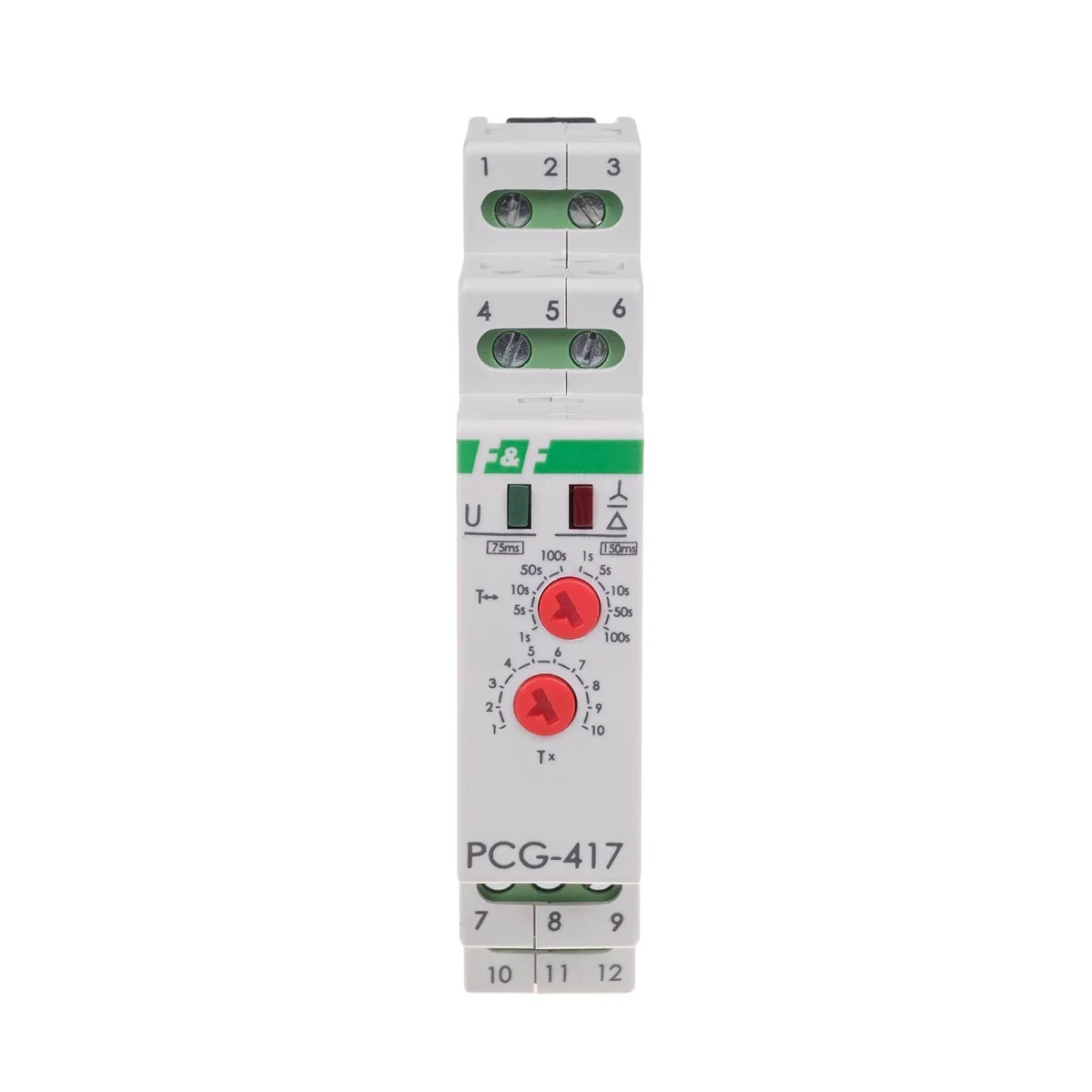

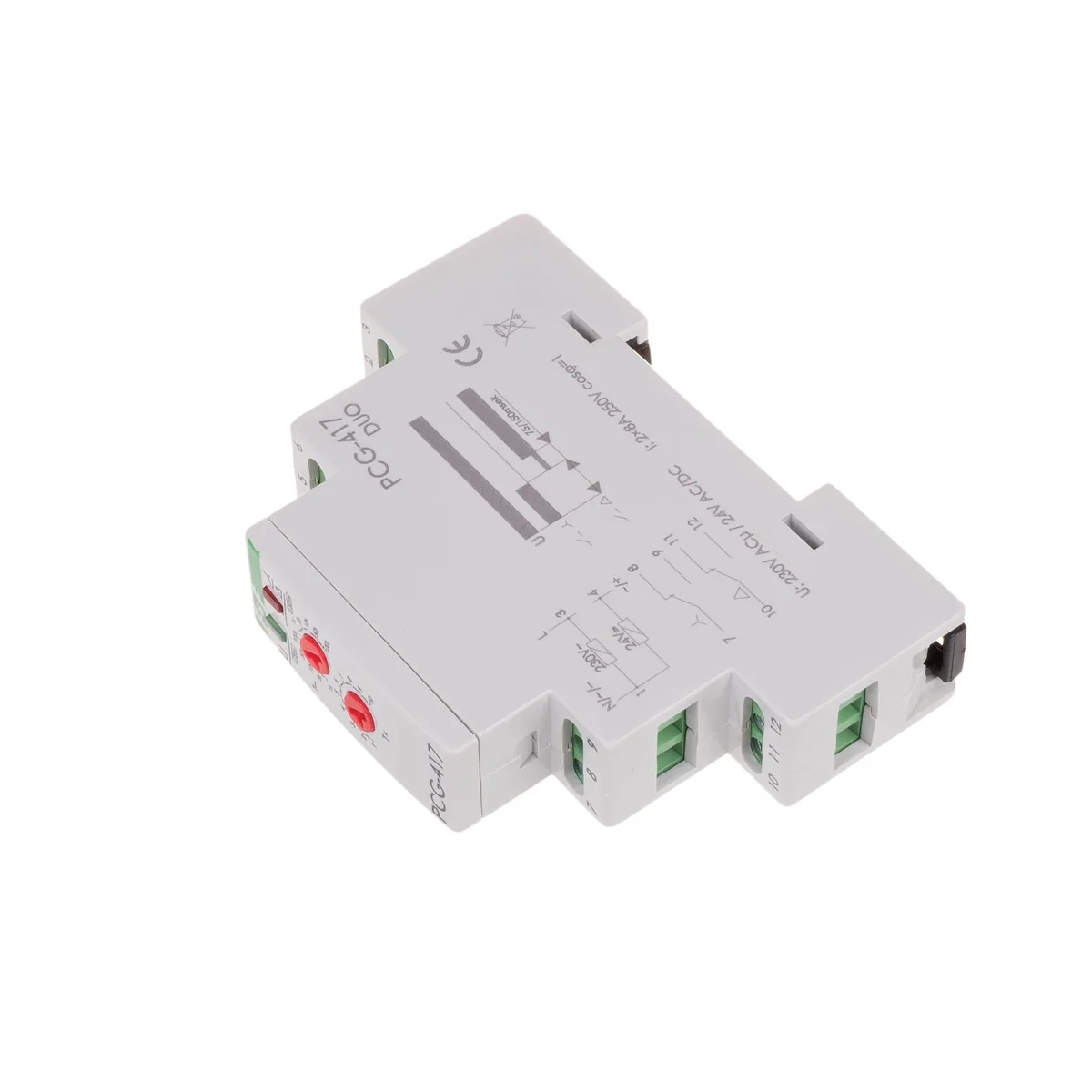

Реле часу PCG-417 PCG-417DUO

Використання за призначенням
Для керування системою комутації контакторів STAR-TRÓJKAT. Робота
Контролер має спеціальну систему з двох електромагнітних реле, що виключає ризик включення двох контакторів одночасно. Кожне з релеóв  керує відповідним контактором. У момент перемикання з системи STAR на TRÓJANGLE перше реле розмикає контактор «зірка», йде примусовий проміжок часу, а потім друге реле включає контактор «trójangle». Після ввімкнення живлення зверніться до  STARS буде переведено в положення 7-9 на встановлений час початку t1. Контакт TRÓJANGLE залишається в положенні 10-11. Після початку часу t1 контакт STAR буде  перемикається в положення 7-8 (контакт TRÓJANGLE залишається в положенні 10-11) і в установлений час t2 відбудеться перерва в перемиканні. Після закінчення часу t2 контакт TRÓJANGLE буде переведено в положення 10-12 і залишиться в цьому стані до роз’єднання  напруга живлення (контакт STAR залишається в положенні 7-8).
