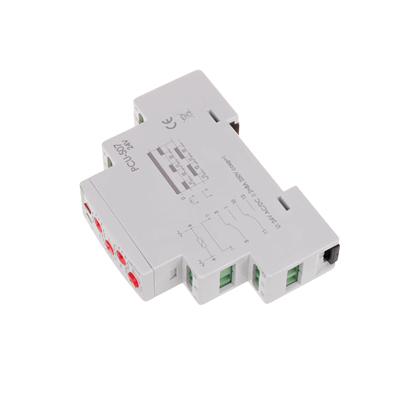

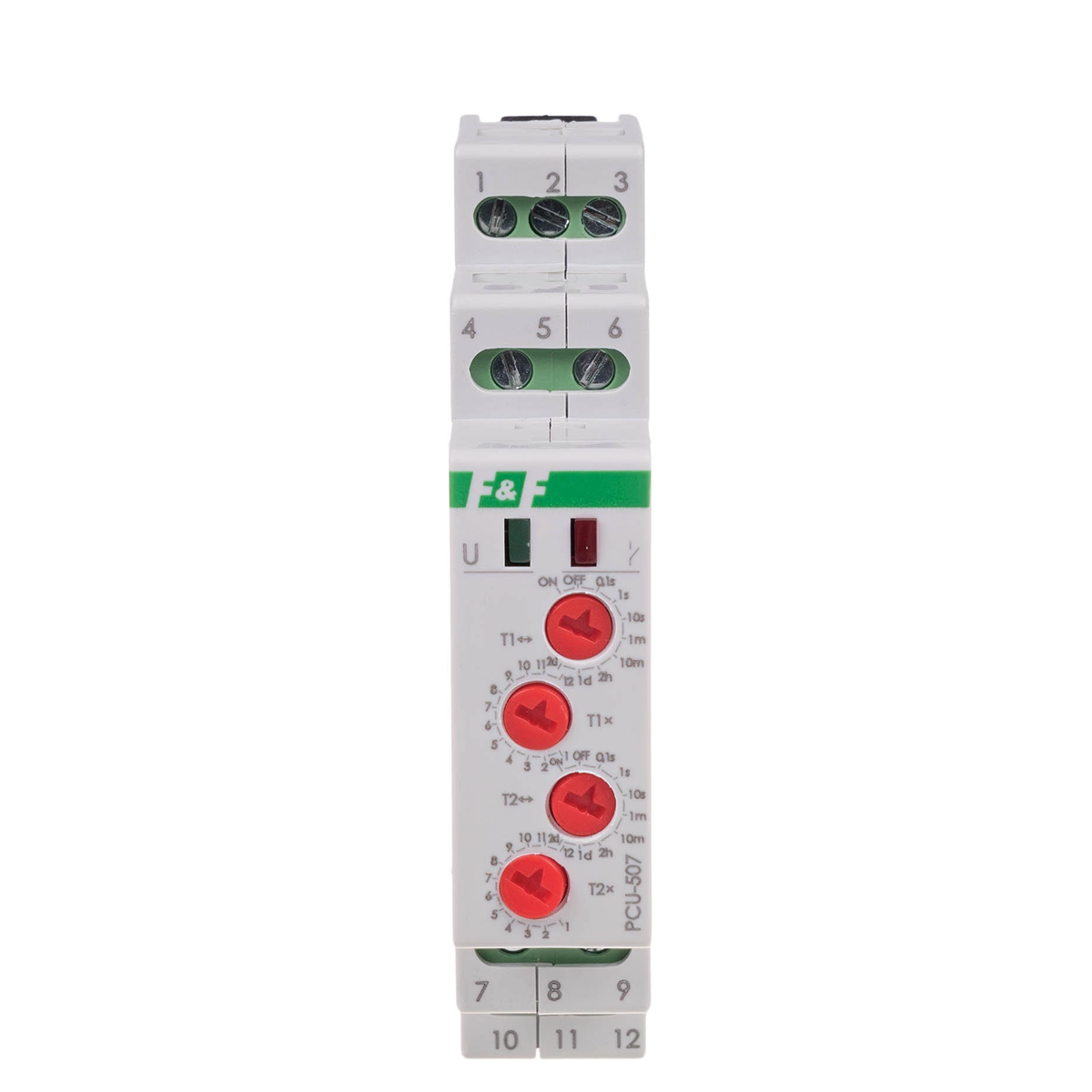

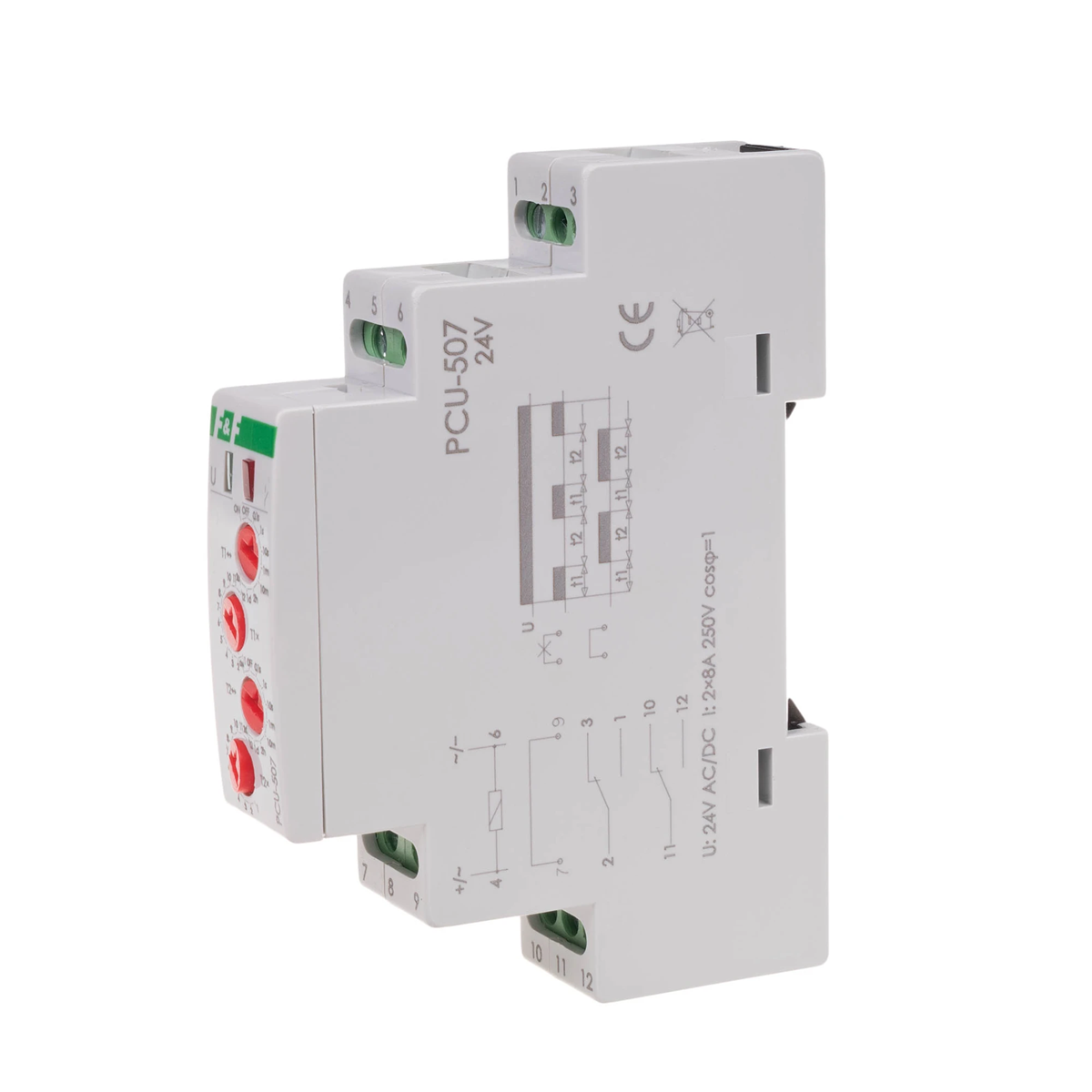

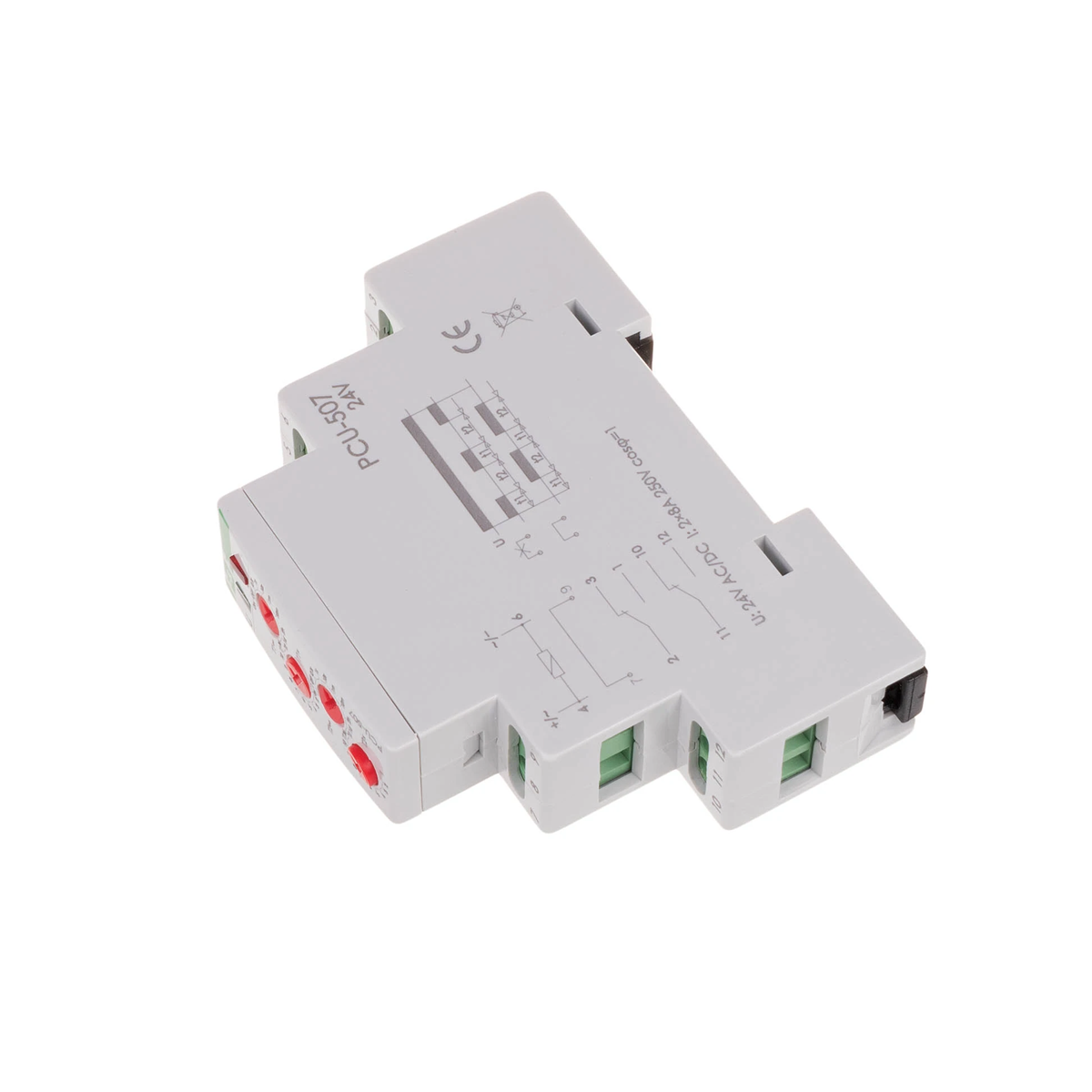

Реле часу 4-х функціональне (установка 2 рази) T1 T3 PCU-507 24V PCU-507-24V

Використання за призначенням

Реле часу використовуються для контролю часу в системах промислової та домашньої автоматизації (наприклад, вентиляції, опалення, освітлення, сигналізації, тощо) . Робота

Функції:

*OPÓЗАТРИМКА ВИМКНЕННЯ - ЦИКЛІЧНИЙ

Контакти залишаються в положенні 2-3 і 11-10 до перемикання реле на. Після подачі напруги живлення контакти перемикаються в положення 2-1 і 11-12 на час t1. Після закінчення часу t1 контакти повертаються в положення 2-3 і 11-10 на час t2. Послідовність цих перемикань виконується циклічно.

*OPÓЗАТРИМКА ВВІМКНЕННЯ - ЦИКЛІЧНО

Після подачі напруги живлення контакти залишаються в положенні 2-3 і 11- 10 за час t1. Після закінчення часу t1 контакти перемикаються в положення 2-1 і 11-12 на час t2. Через час t2 контакти реле повертаються в положення 2-3 і 11-10. Послідовність цих перемикань здійснюється циклічно. Примітка!

* При включенні живлення система не реагує на зміну налаштувань часового діапазону.

* Робота з нововстановленим часовим діапазоном відбувається після вимкніть і знову ввімкніть джерело живлення.
* Коли джерело живлення вмикається протягом встановленого діапазону часу, можна плавно регулювати час у межах значення налаштування часу.



 ВКЛ - при включенні живлення викликає постійне вмикання контактів у положеннях 11-12.

 ВИМК - при включенні живлення викликає постійне ввімкнення контактів у положеннях 11-10
