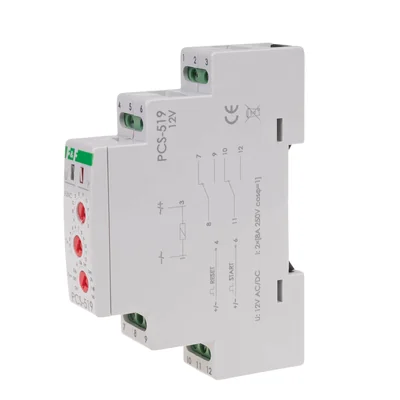

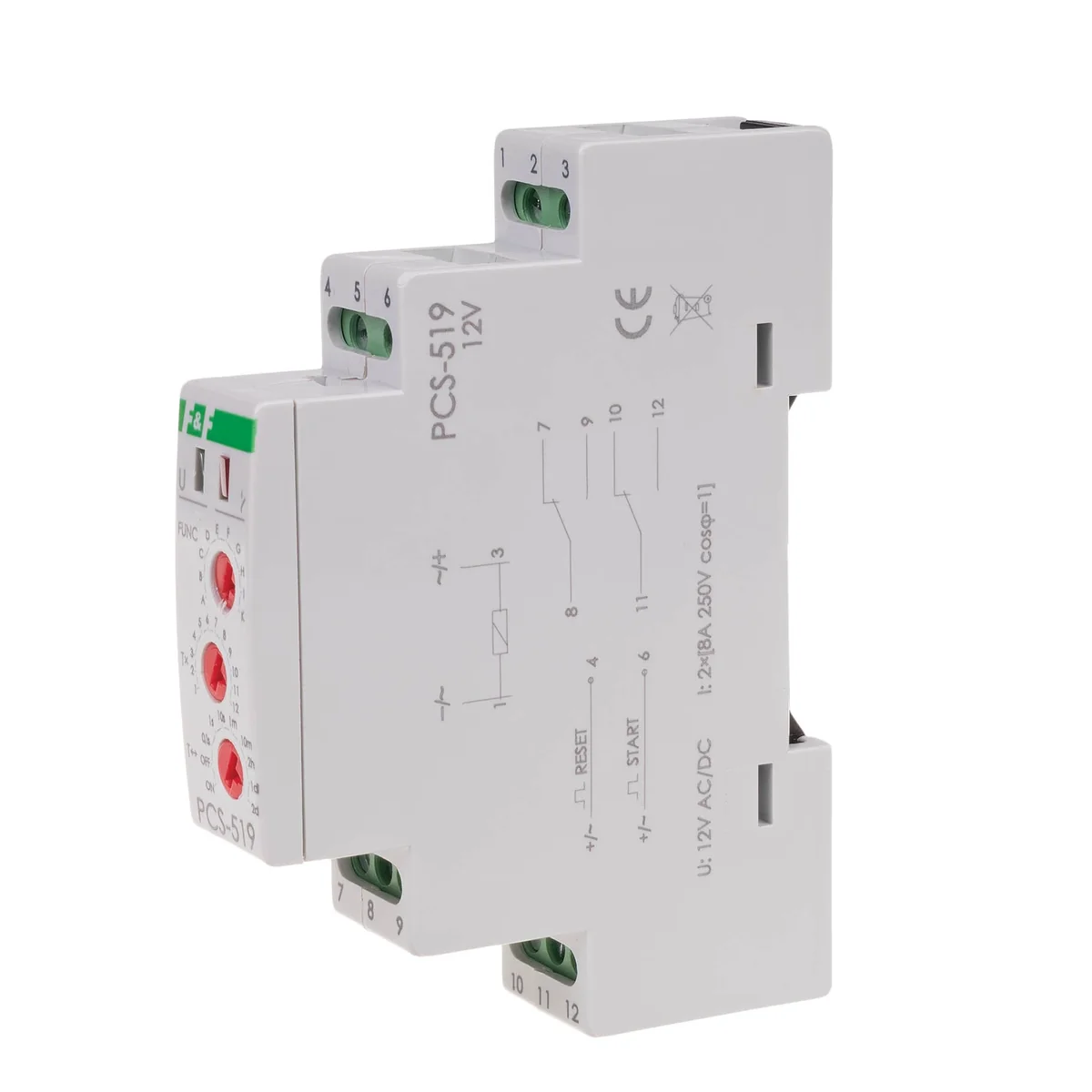

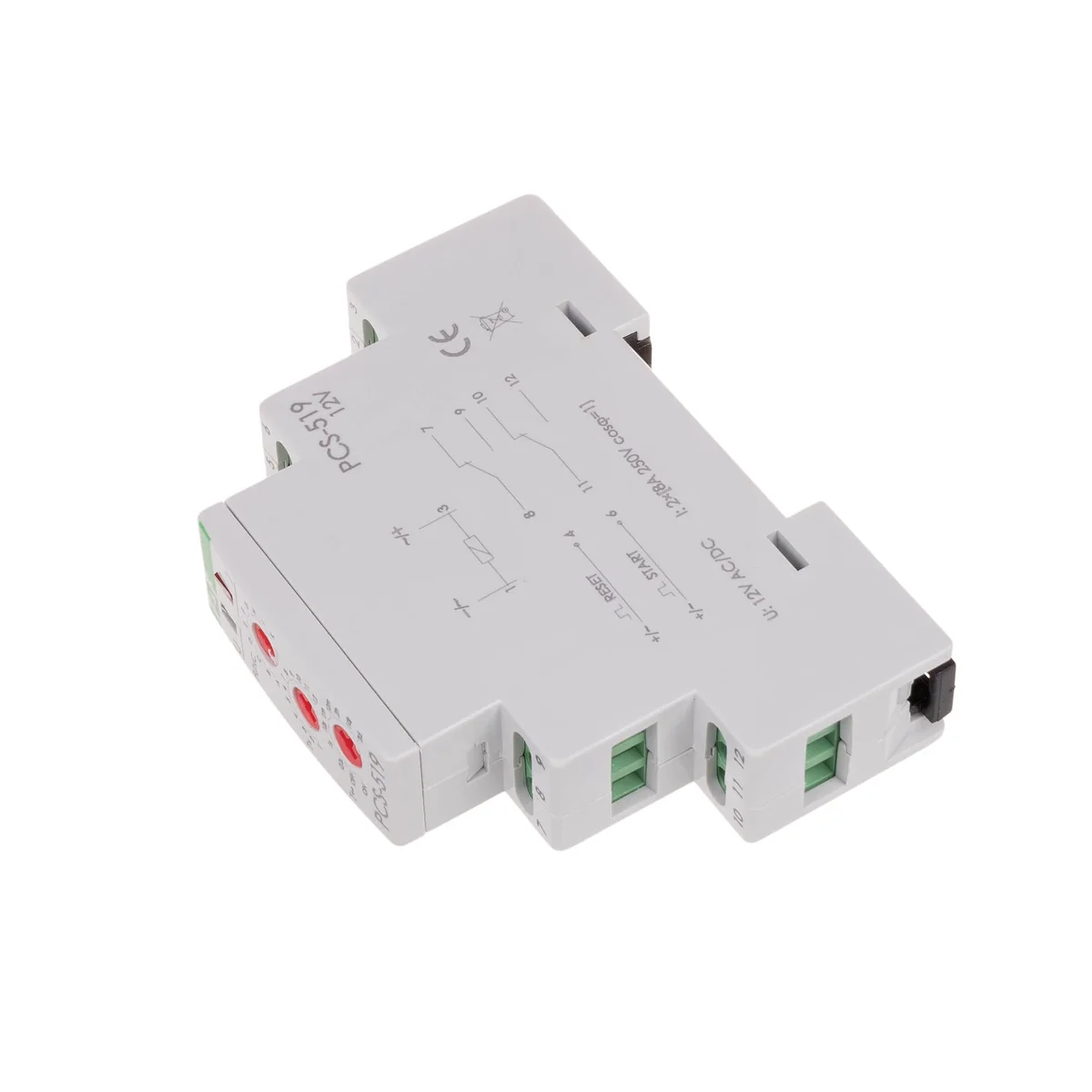

Реле часу 10-функціональне контактне 2P 12V PCS-519-12V PCS-519-12V

Призначення

Реле  таймери використовуються для контролю часу в системах промислової та домашньої автоматизації (наприклад, вентиляція, опалення, освітлення, сигналізація тощо).

Робота

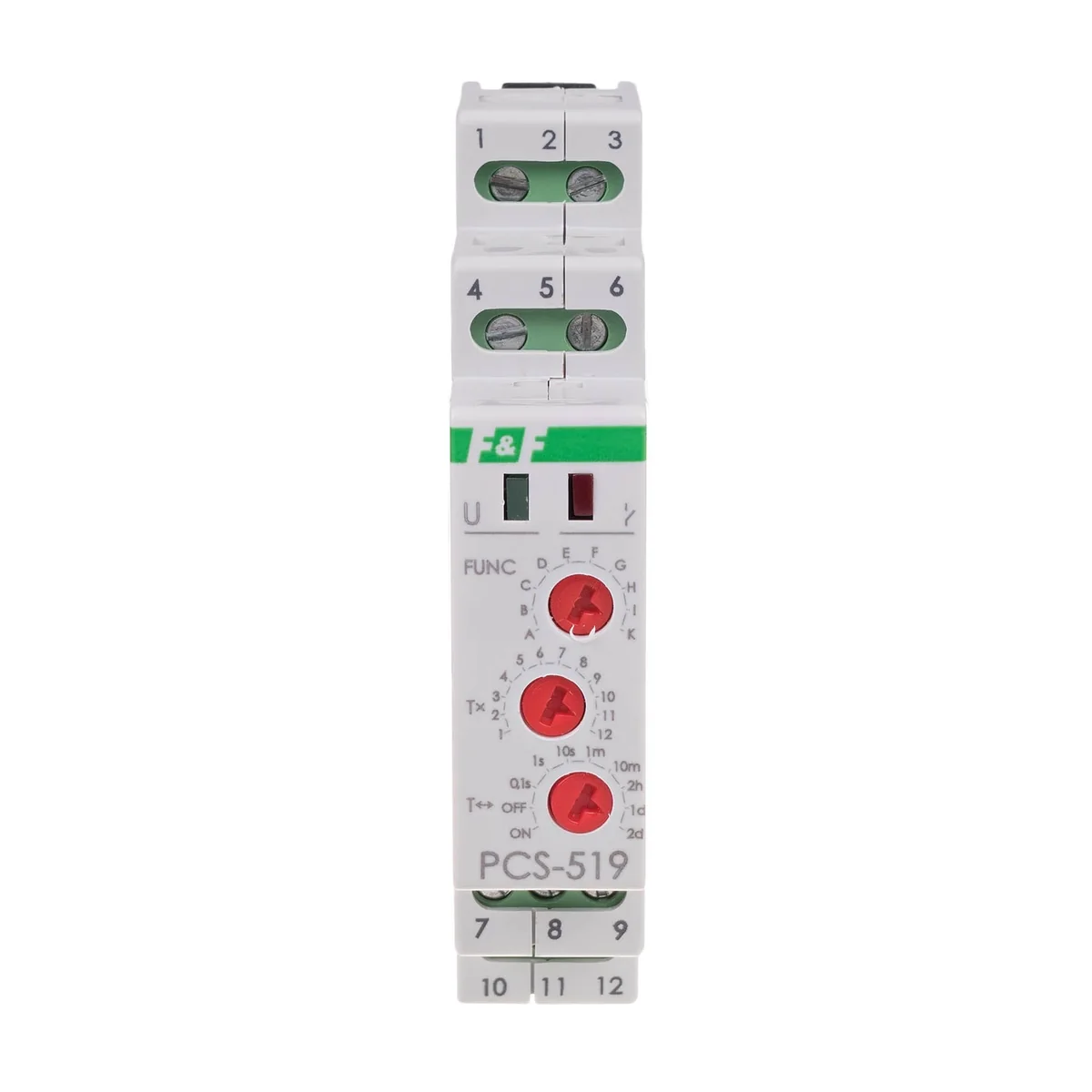

Реле виконує обрану функцію роботи відповідно до встановленого режиму часу. Вибір конкретного діапазону часу та функції роботи реле полягає в установці відповідної комбінації поворотних кодових перемикачів.



Увага!

* Подача напруги RESET під час виконання функції призводить до:

   - для функцій A, B, C, D, F реалізація режиму роботи з самого початку.

   - для функцій F, G, H, I реле повертається в початковий стан і чекає сигналу ПУСК.

   - для функції K контакт реле постійно ввімкнено в положенні 11-12.

* Встановлення поворотного перемикача діапазону часу в положення:

* Коли живлення ввімкнене, система не реагує на зміну налаштувань діапазону

* Робота з нововстановленим діапазоном часу відбувається після вимкнення та повторного ввімкнення живлення.

* Коли живлення ввімкнено протягом встановленого діапазону часу, можна плавно регулювати час у межах



Часові діапазони

< br/>








< td bgcolor="eaeaea">
10÷120 хв.






< td bgcolor="eaeaea">
   1d:

0,1 с:	0,1÷1,2 с
1 с:	1÷12 с
10 с:	10÷120 с < /td>
1 хв:	1÷12 хв.
10 м:
2 години:	2÷24 години
1÷12 днів (24÷288 годин)
2d:	2÷24 дні (48÷576 годин) < / td>



ON - при включеному живленні контакт постійно перемикається в положення 11-12.

OFF - коли живлення ввімкнено, це викликає постійну активацію контакту в положенні 11-10.



Технічні характеристики

< br/>





< td bgcolor="eaeaea">
     PCS-516 UNI


< br/>



< td bgcolor="eaeaea">
     PCS-519 12 В






















< td bgcolor="#eaeaea">
контакт










< br/>


< tr>










< br/>











< br/>

живлення
PCS-516 DUO	230 В змінного струму / 24 В змінного/постійного струму
12÷264 В AC/DC
PCS-519 DUO	230 В змінного струму / 24 В змінного/постійного струму
12 В змінного/постійного струму
струм навантаження
PCS-516 DUO	<8A
PCS-516 UNI	<8A
PCS-519 DUO	2×[<8A]
PCS-519 12 В	2×[<8A]
PCS-516	розділений 1×NO/NC
PCS-519	розділений 2×NO/NC
діапазон налаштування робочого часу	0,1 с÷24 дні
затримка запуску	<50 мс< /td>
індикатор живлення	зелений світлодіод< br/>
індикація статусу контакту	світлодіод червоний
споживана потужність	0,8 Вт
робоча температура	-25÷50°C
< br/> підключення	гвинтові клеми 2,5 мм²
розміри	1 модуль (18 мм)
монтаж	на рейку TH-35
ступінь захисту	IP20< /td>



Тип корпусу

Цифровий багатофункціональний
