Модуль розширення цифрового входу/виводу MAX-MR-DIO-1

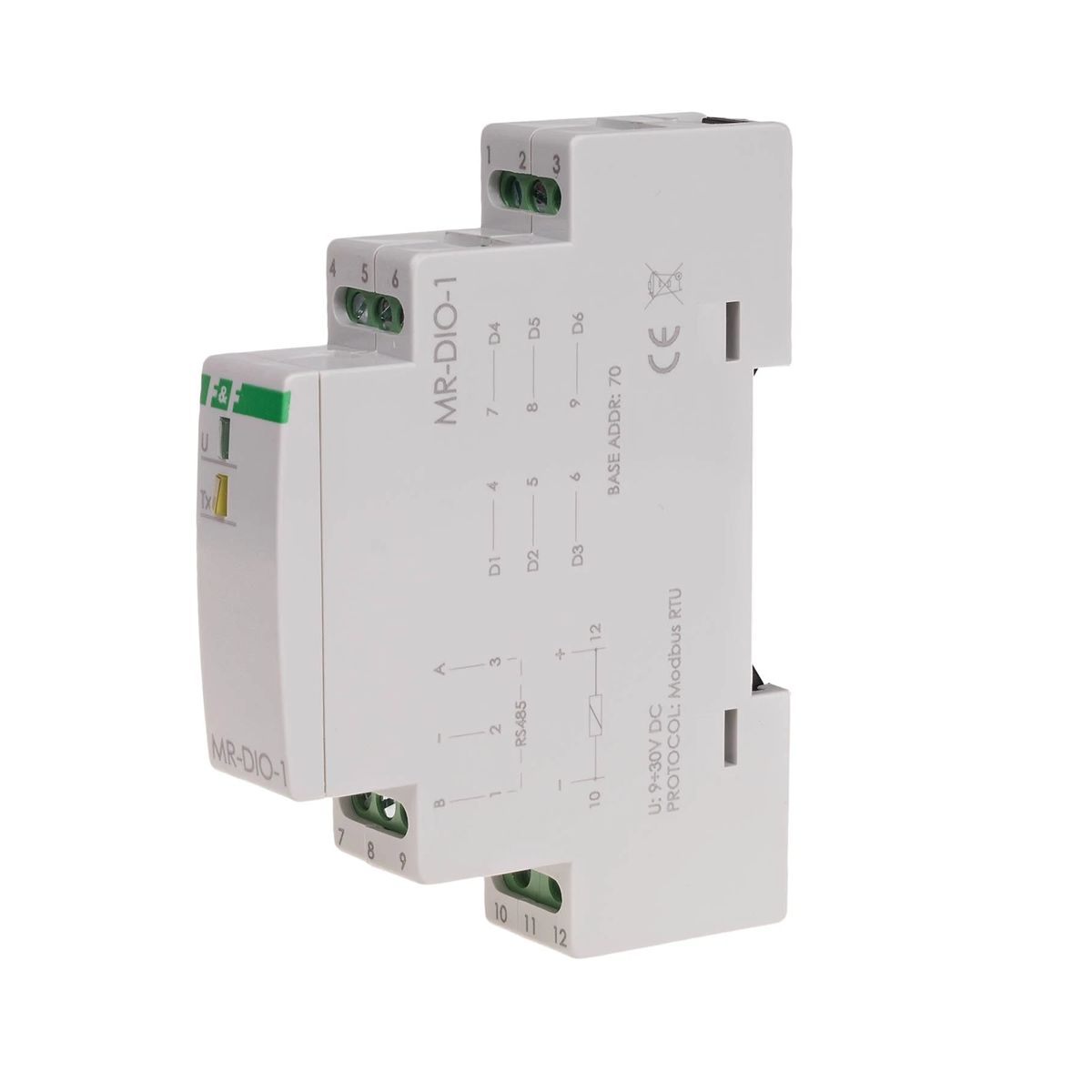

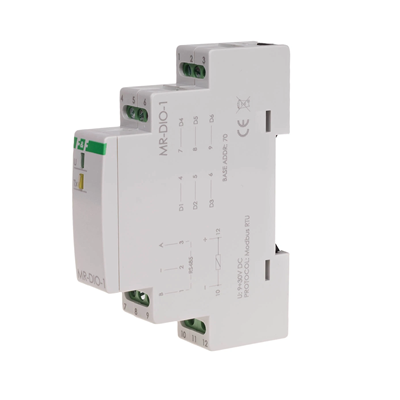

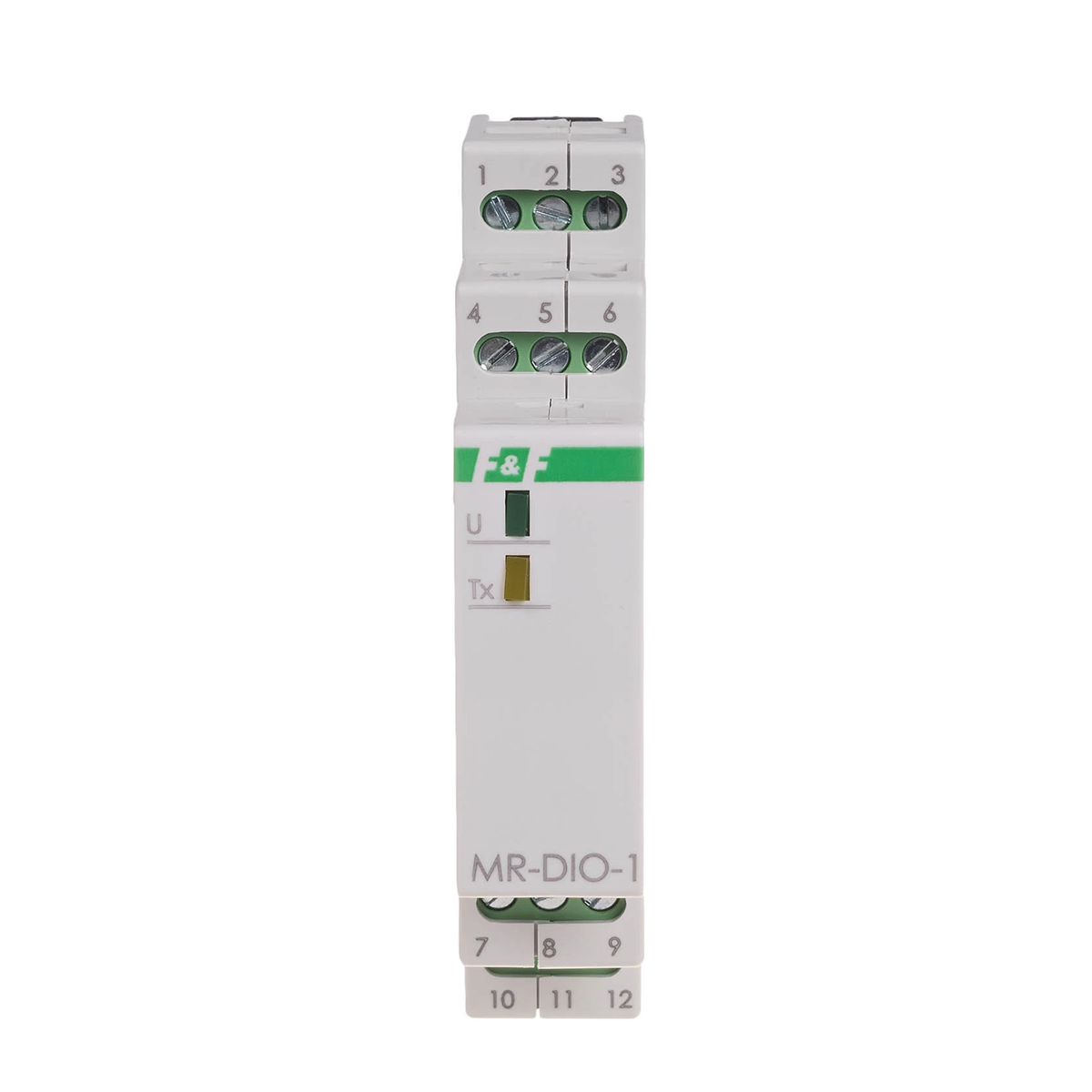

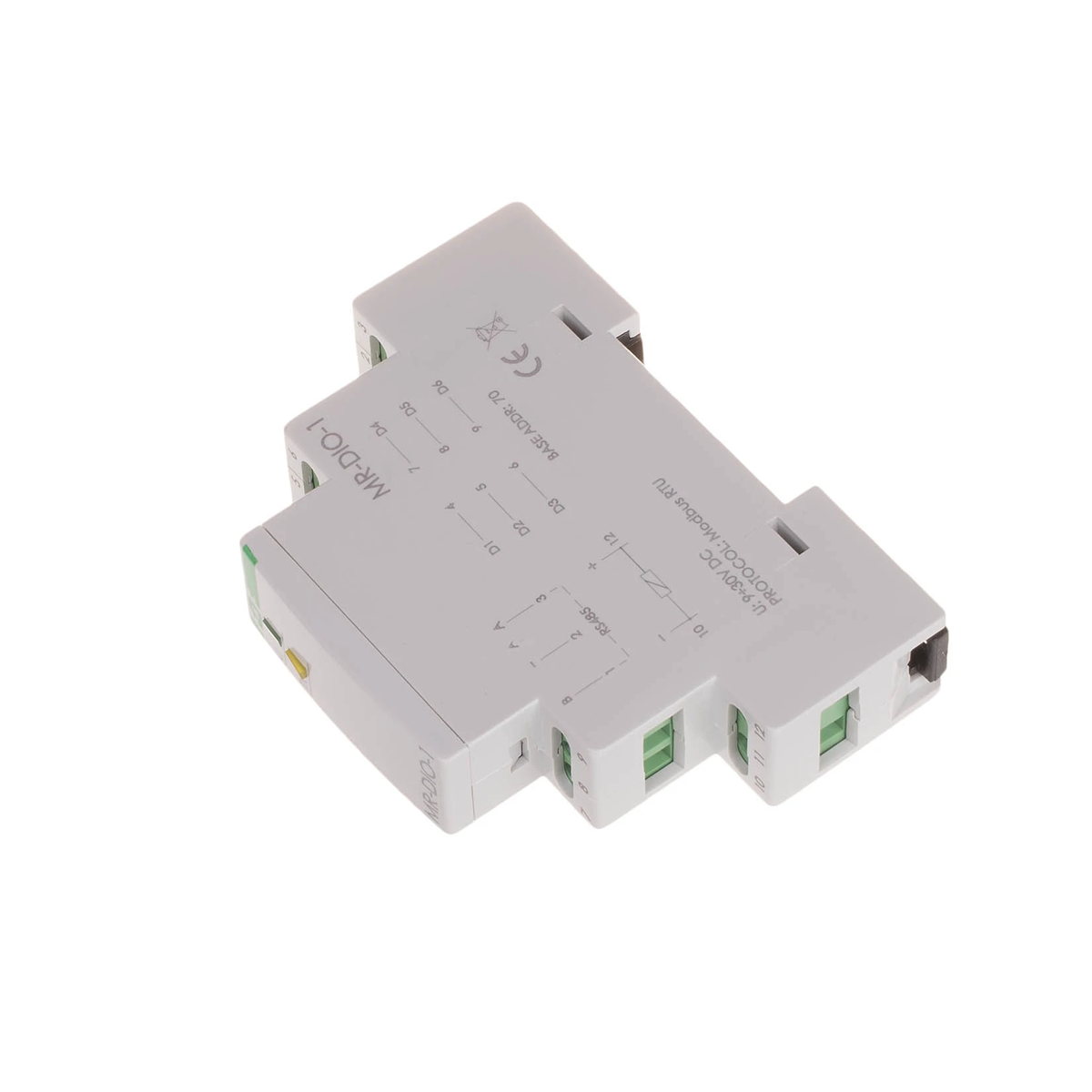

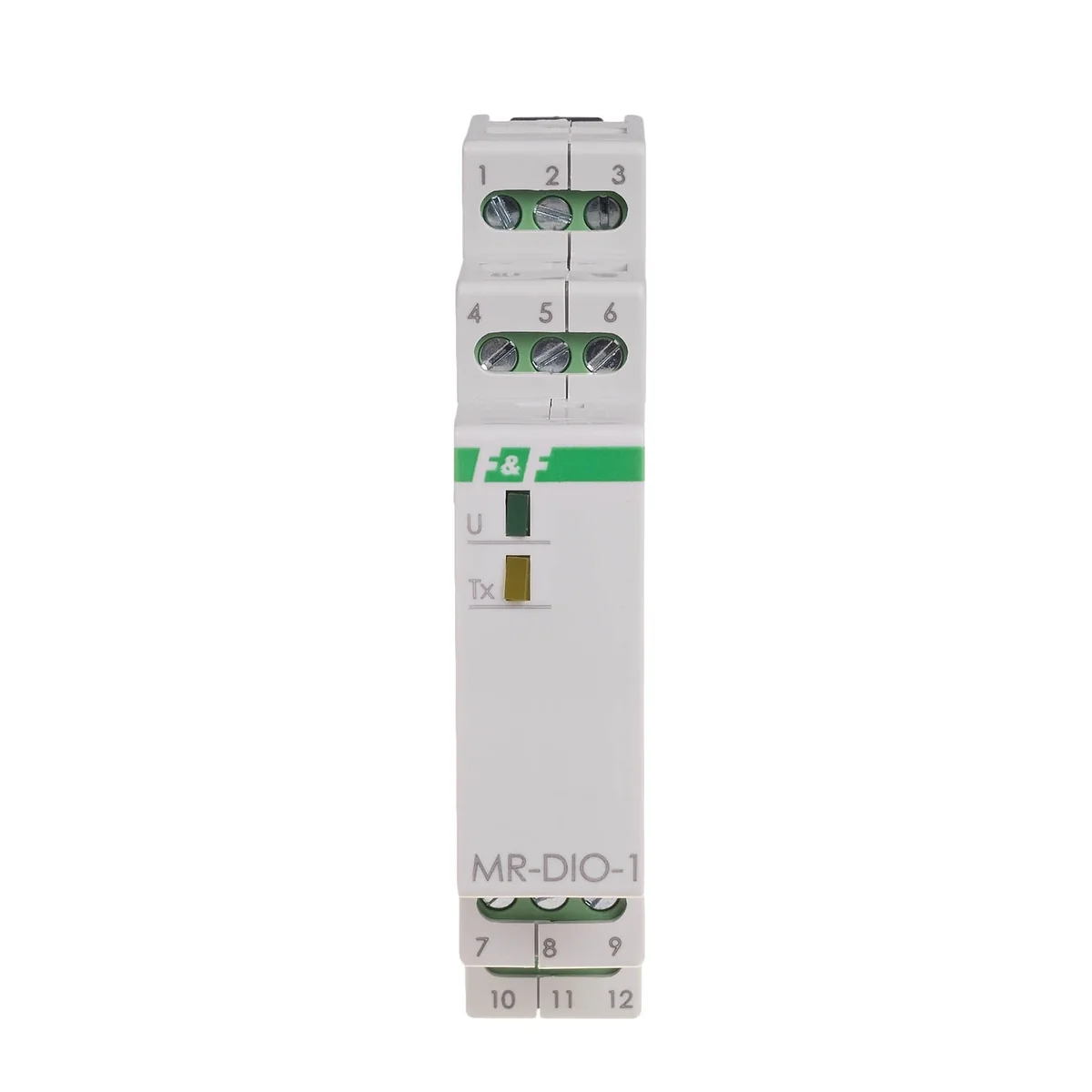

Модуль MR-DIO-1 має 6 універсальних контактів. Кожен з контактів, в залежності від способу підключення, може бути цифровим входом або виходом. Цифровий вхід, що розглядається як «безпотенційний контакт», реалізується шляхом замикання ланцюга цього входу на «мінус» напруги живлення модуля. Цифровий вихід, що трактується як «відкритий колектор», реалізується шляхом замикання ланцюга цього виходу на «плюс» напруги живлення модуля. Модуль має функцію збереження стану виходів в енергонезалежній локальній пам'яті. При кожному включенні живлення модуля виходи повертаються до збереженого стану. Зчитування статусу контактів або встановлення їх статусу здійснюється через порт RS485 за протоколом зв'язку MODBUS RTU. Усі параметри зв’язку та обміну даними встановлені на заводі. Винятком є мережева адреса модуля, яка встановлюється за допомогою багатопозиційного перемикача, розташованого під передньою панеллю модуля. Увімкнення напруги живлення позначається зеленим світлодіодом U. Коректний обмін даними між модулем та іншим пристроєм позначається жовтим світлодіодом Tx.
