Кулачковий перемикач типу SK

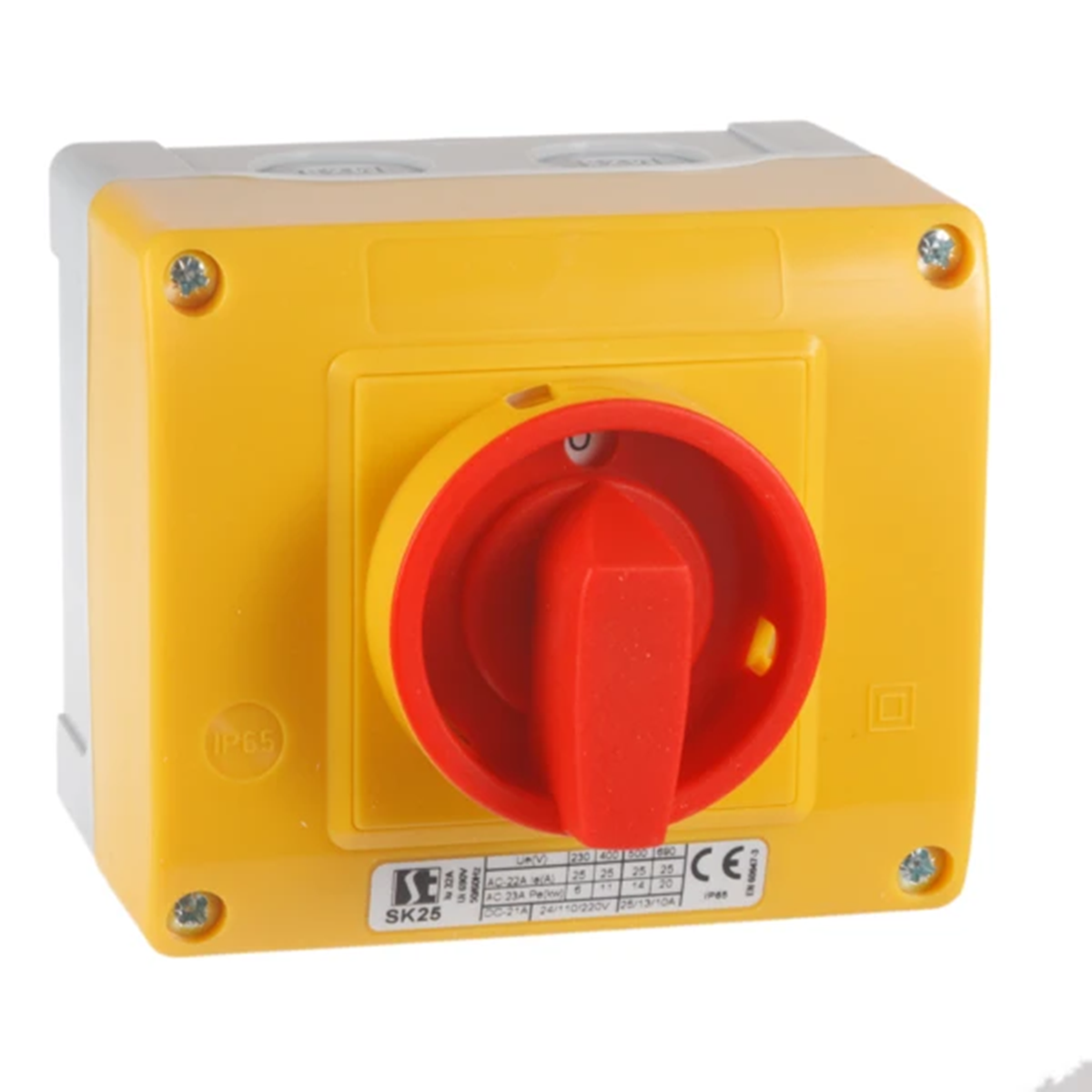

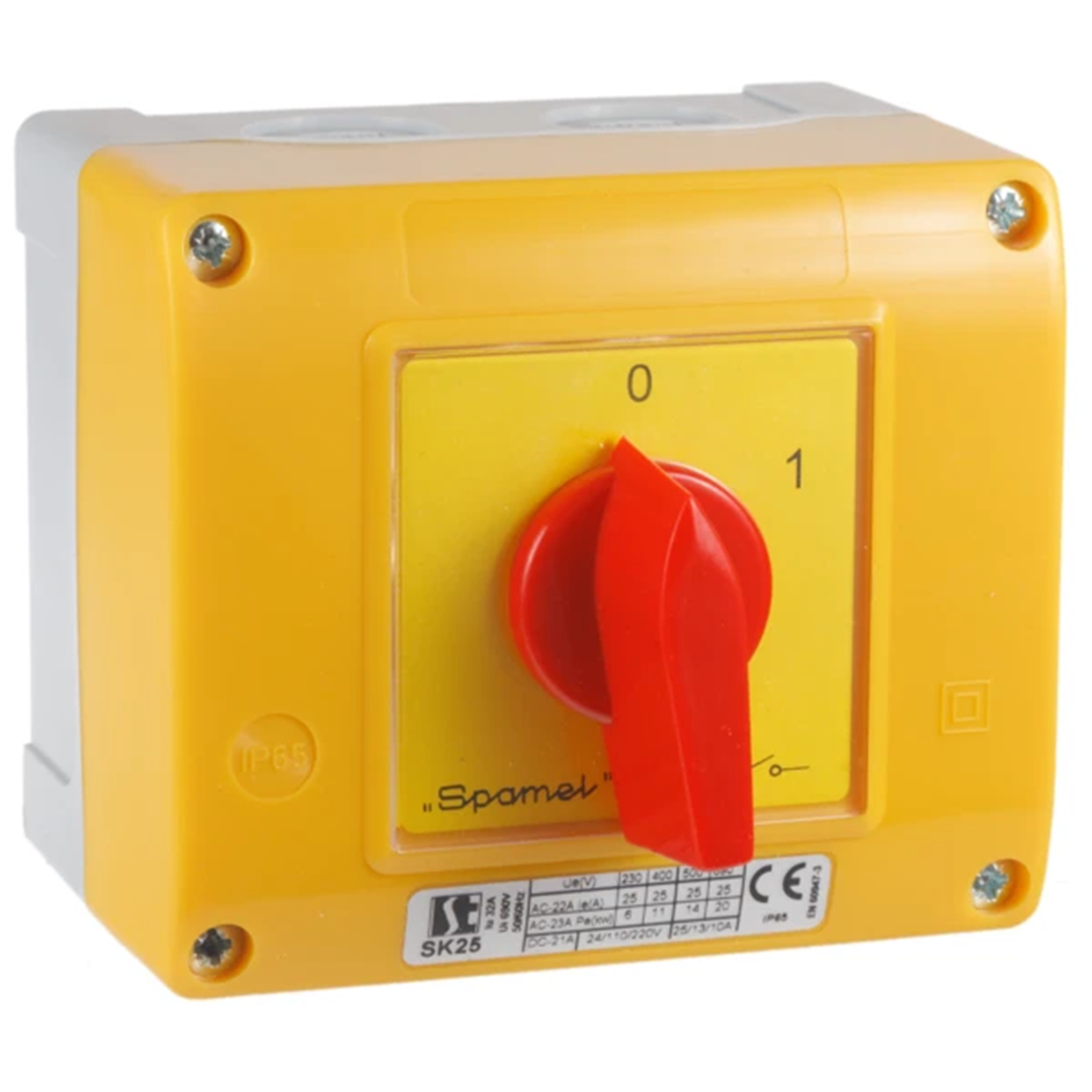

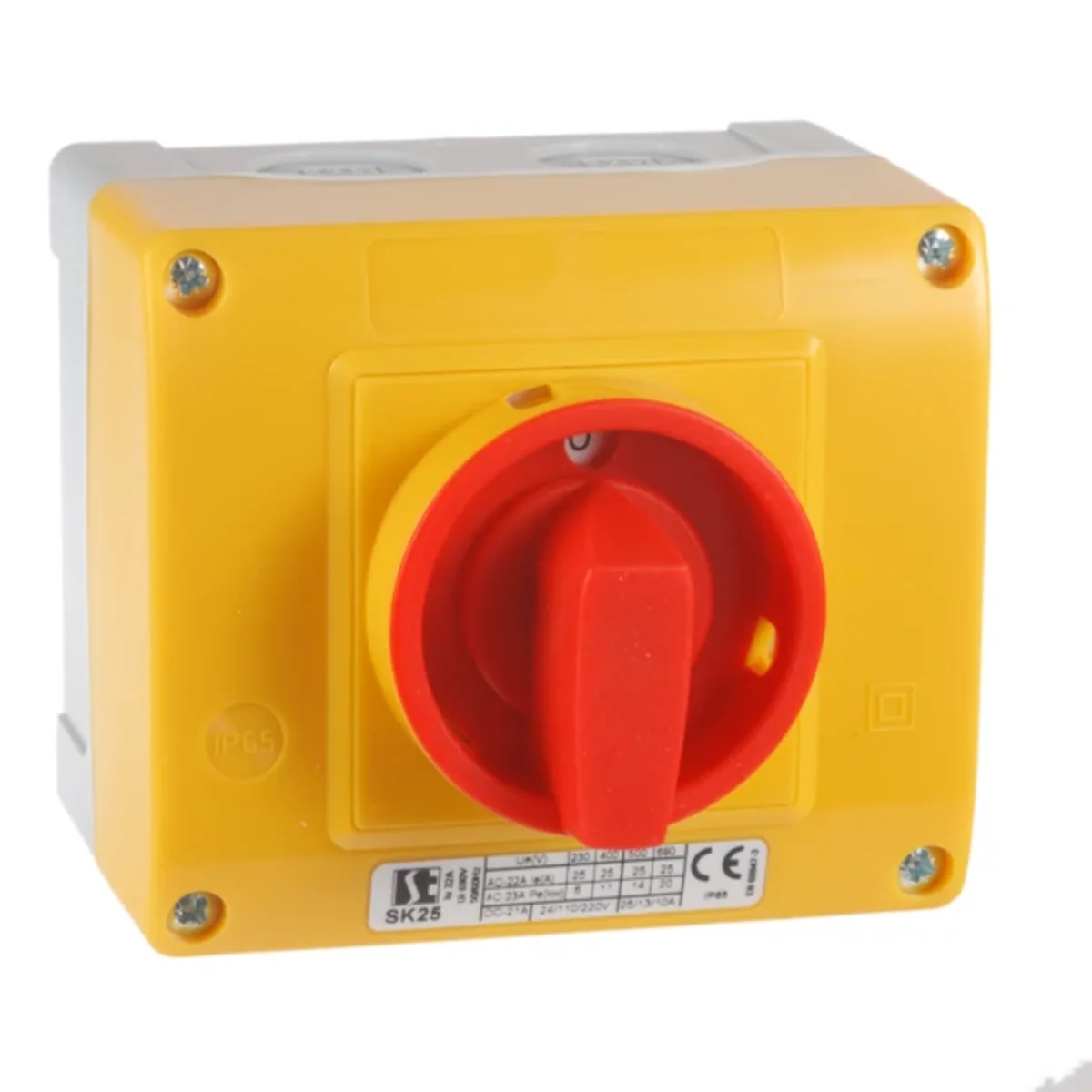

0-1 перемикач (двополюсний) у корпусі OB13 з жовто-червоною передньою частиною закриття

Кулачкові перемикачі електричні обертові багатоконтурні вимикачі, призначені для вмикання і вимикання струмів. Кулачкові перемикачі використовуються в ланцюгах електроустановок низької напруги, особливо як автоматичні вимикачі, роз'єднувачі, вимикачі та перемикачі керування. Кулачкові перемикачі можна встановлювати в приміщенні (ступінь забруднення 3 - промислове використання) при -40...+70°C.

< td>6 кВт (230 В)
11 кВт (400 В)
14 кВт (500 В)
20 кВт (690 В) < /tr> < /tr>

Номінальна напруга ізоляції Ue	690 В
Номінальна комутаційна потужність Pe в категорії AC- 23A
Номінальна потужність комутації Pe AC -3	4,5 кВт (230 В) 8 кВт (400 В) 10 кВт (500 В) 14 кВт (690 В)
Номінальний робочий струм Ie при DC-21A	25 A (24 В) 13 A (110 В) 10 A (220 В)
Номінальний короткочасний витримуваний струм Icw(1s)	0,5 кА
Номінальна вмикаюча здатність при короткому замиканні Icm	0,7 кА
Номінальний струм короткого замикання	10 кА

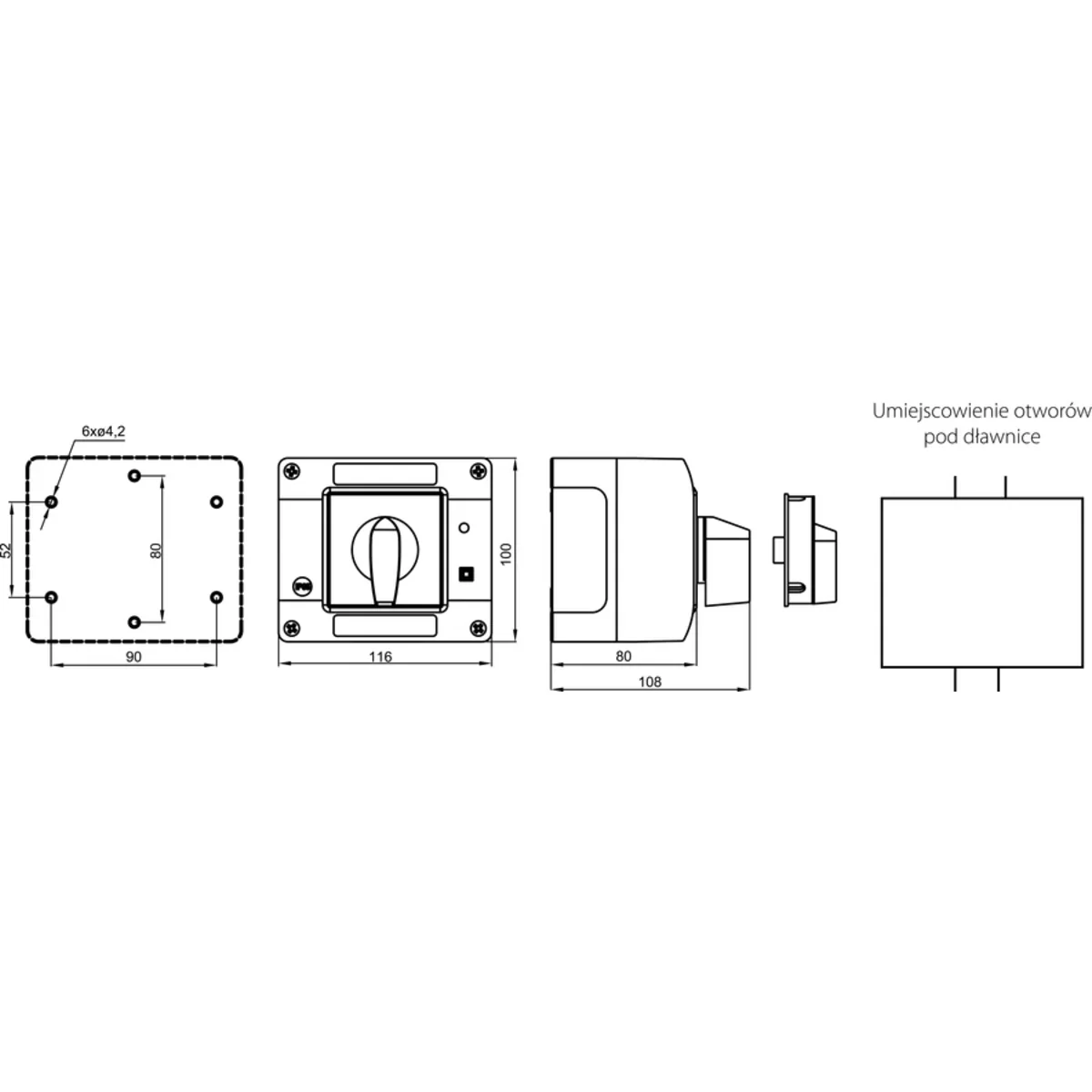

Монтаж перемикача на панелі	□48
Механічна міцність	3,0 мільйона (циклів роботи)
Температура навколишнього середовища	-40 .. +70°C (експлуатація) -40 ... +70°C (зберігання)
Стійкість до вібрації (відповідно до IEC 60068-2-6)	2...13, 2...100 Гц (частота) ± ; 1 мм (амплітуда зміщення) ± 0,7 g (амплітуда прискорення)
Стійкість до ударів (відповідно до IEC 60068-2-27)	15 g (пікове прискорення) 11 мс (тривалість імпульсу)
Циклічна стійкість до вологого тепла (IEC 60068-2-30)	55°C (температура навколишнього середовища) 95% відносної вологості
Стійкість до циклічного соляного туману (відповідно до IEC 60068-2-52)	різкість різкість на 1
