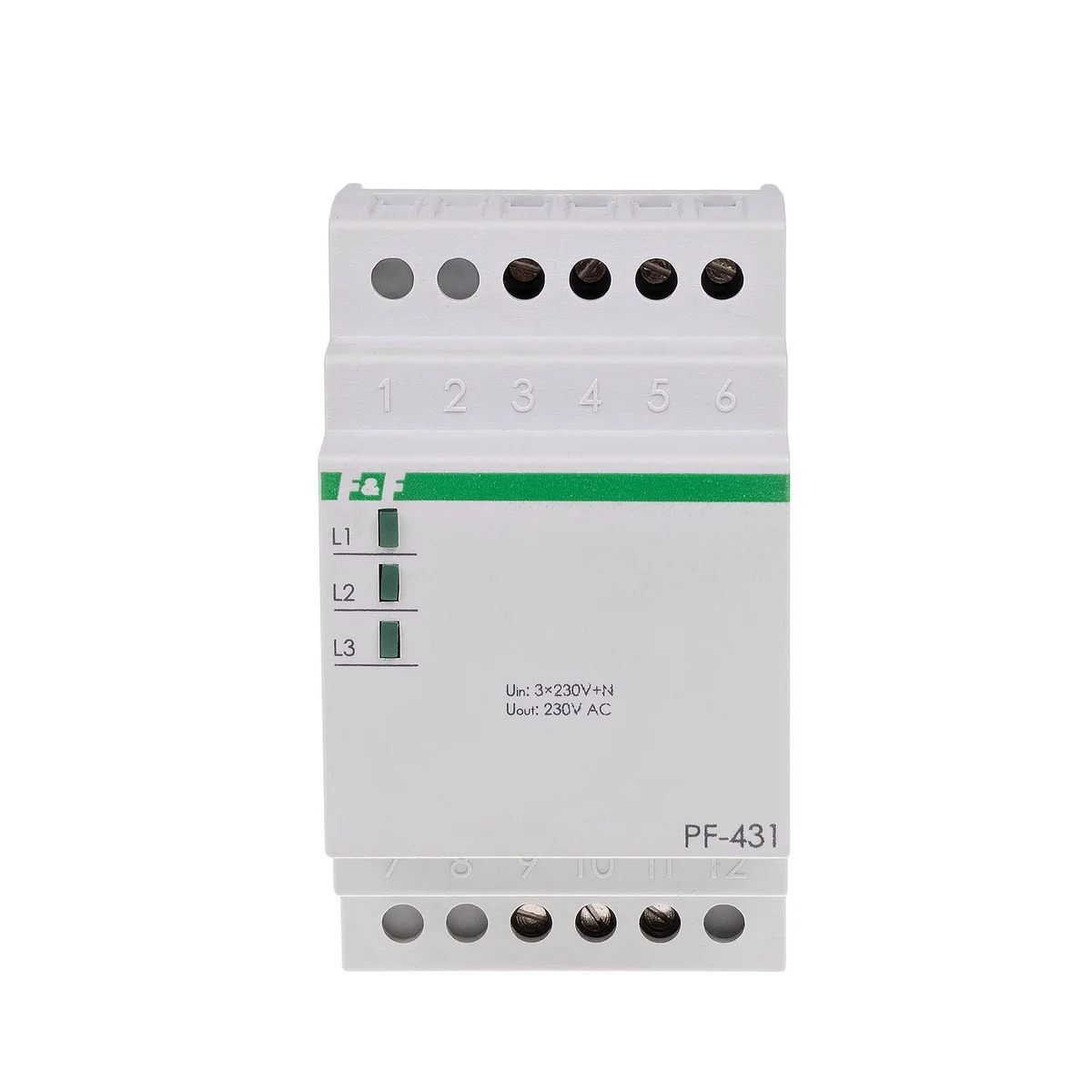

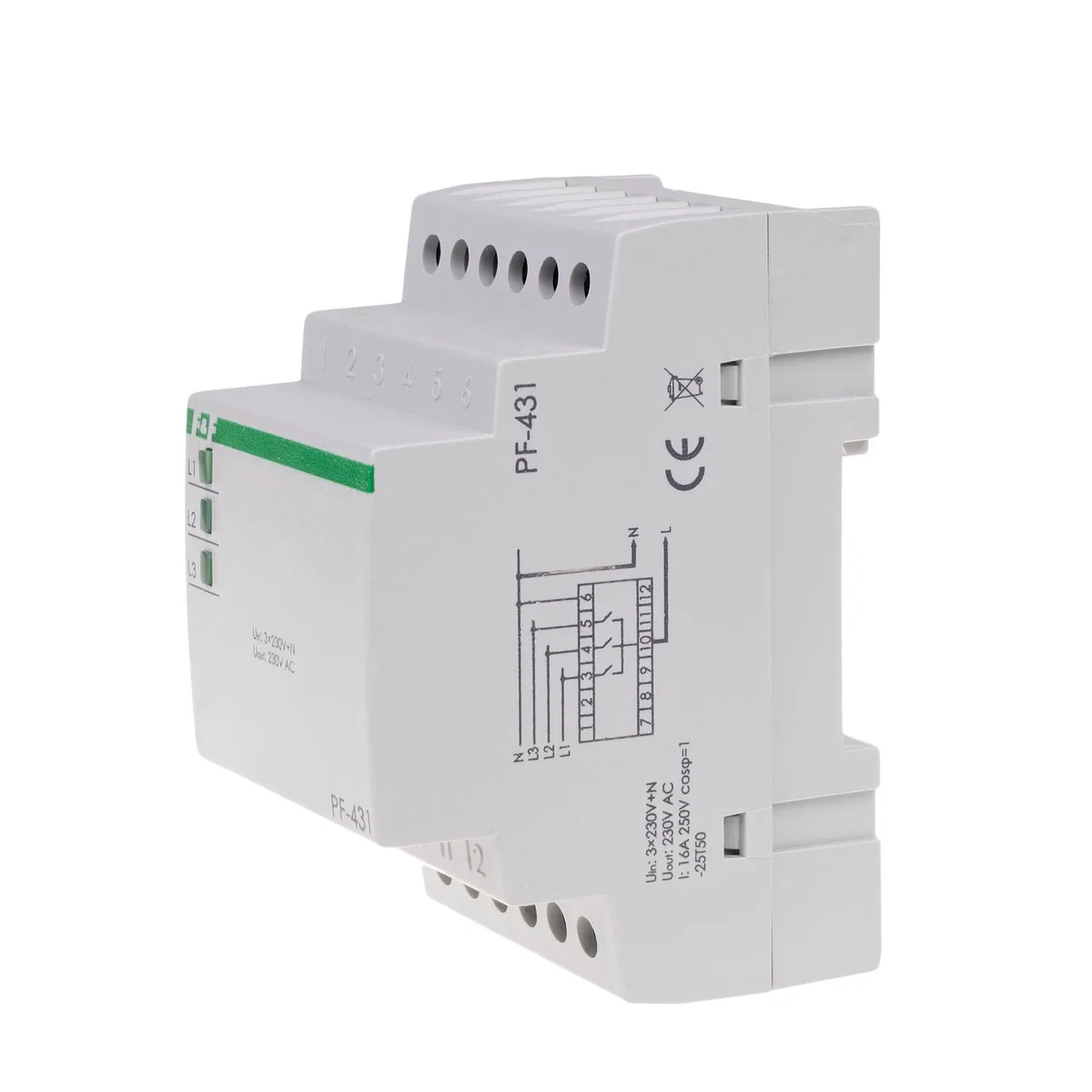

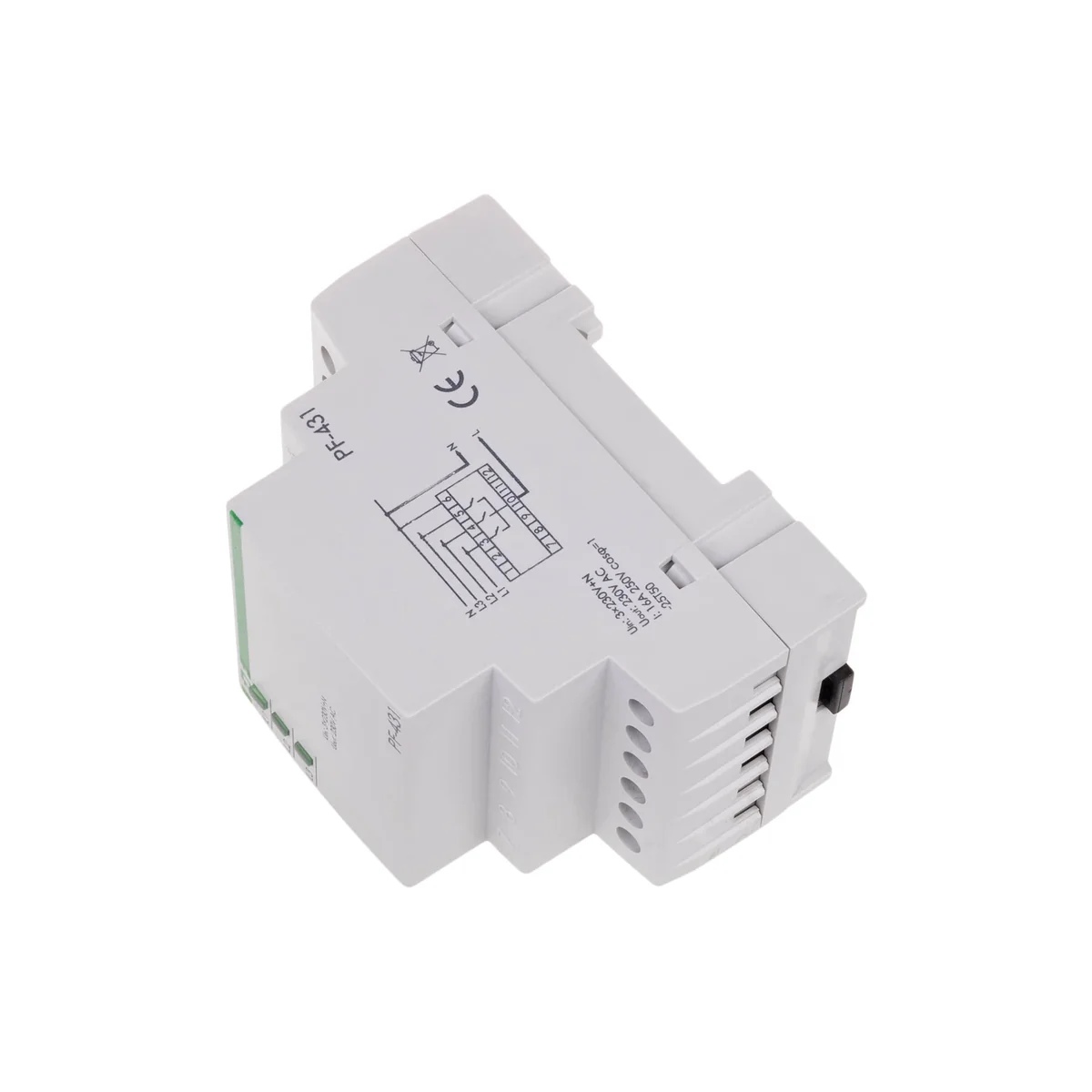

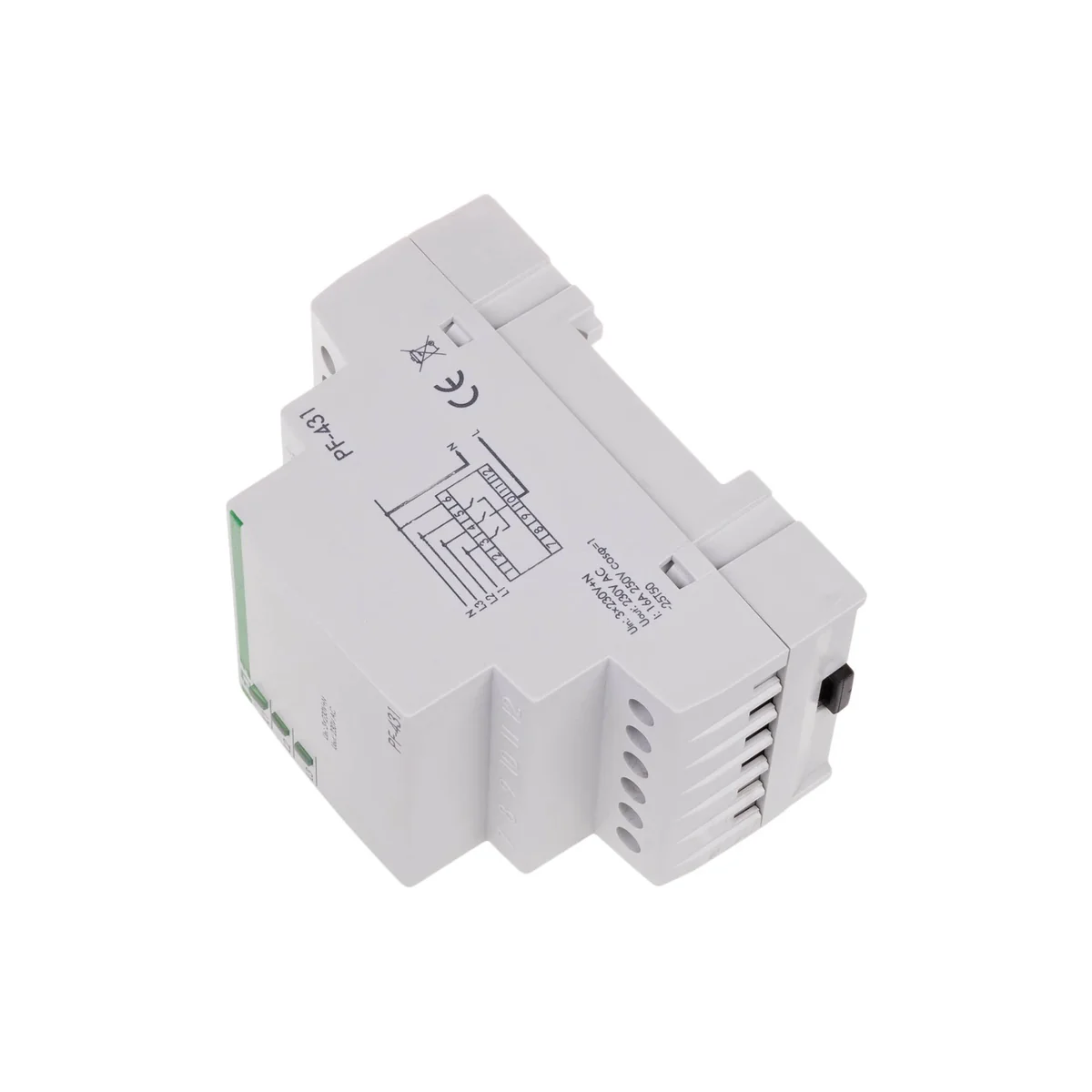

Автоматичний перемикач фаз ПФ-431 PF-431

Автоматичний перемикач фаз використовується для забезпечення безперервності живлення однофазного приймача у разі обриву фази живлення або її параметрів нижче нормативних. Робота
Вхід вимикача - трифазна напруга (3×230В+N). На вихід вимикача подається однофазна напруга (230В змінного струму), тобто фазна напруга однієї з фаз. Електронна система вимикача контролює значення напруги фаз, що подаються, щоб вихідна напруга була не нижче 195В. Фаза з правильними параметрами направляється на вихід вимикача. Про правильні параметри вхідних напруг окремих фаз сигналізує свічення діодів. Фаза L1 є пріоритетною фазою, тобто якщо її параметри правильні, ця фаза завжди буде підключена до виходу. У разі падіння напруги на фазі L1 нижче 190В або його згасання (зелений діод L1 гасне) електронна система перемикає фазу L2 на вихід (при правильних її параметрах). У разі одночасної відсутності коректних напруг на фазах L1 і L2 (зелені діоди L3 і L2 гаснуть) на виході буде включена фаза L3. Якщо правильна напруга живлення повертається у фазі L1 (вище 195 В), система переключить цю фазу на вихід.
