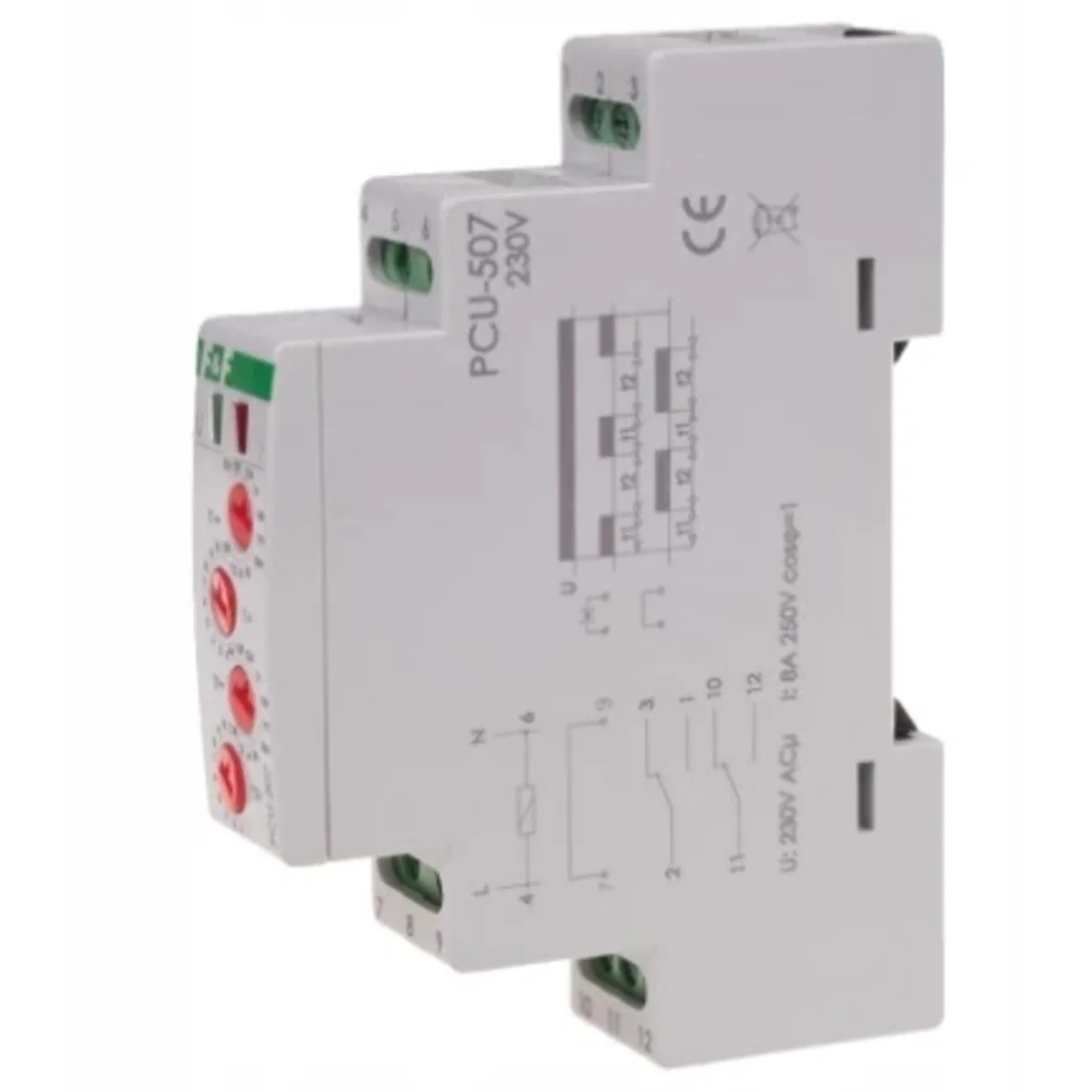

2-функційне реле часу (установка 2 рази T1 T2 PCU-507 230V PCU-507

Використання за призначенням

Реле часу використовуються для контролю часу в системах промислової та домашньої автоматизації (наприклад, вентиляції, опалення, освітлення, сигналізації, і т. д. в). Робота

Функції:

*ЗАТРИМКА ВИМКНЕННЯ - ЦИКЛІЧНО

Контакти залишаються в положенні 2-3 і 11-10, доки реле не ввімкнеться. Після подачі напруги живлення контакти перемикаються в положення 2-1 і 11-12 на час t1. Після закінчення часу t1 контакти повертаються в положення 2-3 і 11-10 на час t2. Послідовність цих перемикань здійснюється циклічно.

*ЗАТРИМКА ВВІМКНЕННЯ - ЦИКЛІЧНО

Після подачі напруги живлення контакти залишаються в положенні 2-3 і 11-10 протягом час t1. Після закінчення часу t1 контакти перемикаються в положення 2-1 і 11-12 на час t2. Через час t2 контакти реле повертаються в положення 2-3 і 11-10. Послідовність цих перемикань здійснюється циклічно. Примітка!

* При включеному живленні система не реагує на зміну налаштувань часового діапазону.

* Робота з нововстановленим часовим діапазоном відбувається після вмикання. вимкніть і знову ввімкніть живлення.

* Коли джерело живлення ввімкнено, протягом встановленого діапазону часу можна плавно регулювати час у межах встановленого значення часу.



 ON  - коли живлення ввімкнено, контакт постійно замкнутий в 11-12.

 OFF  - коли живлення увімкнено, контакт постійно замкнутий у позиції 11-10
