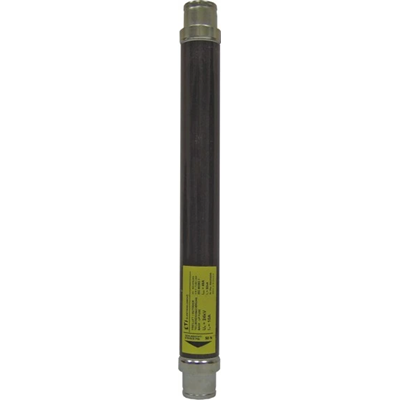

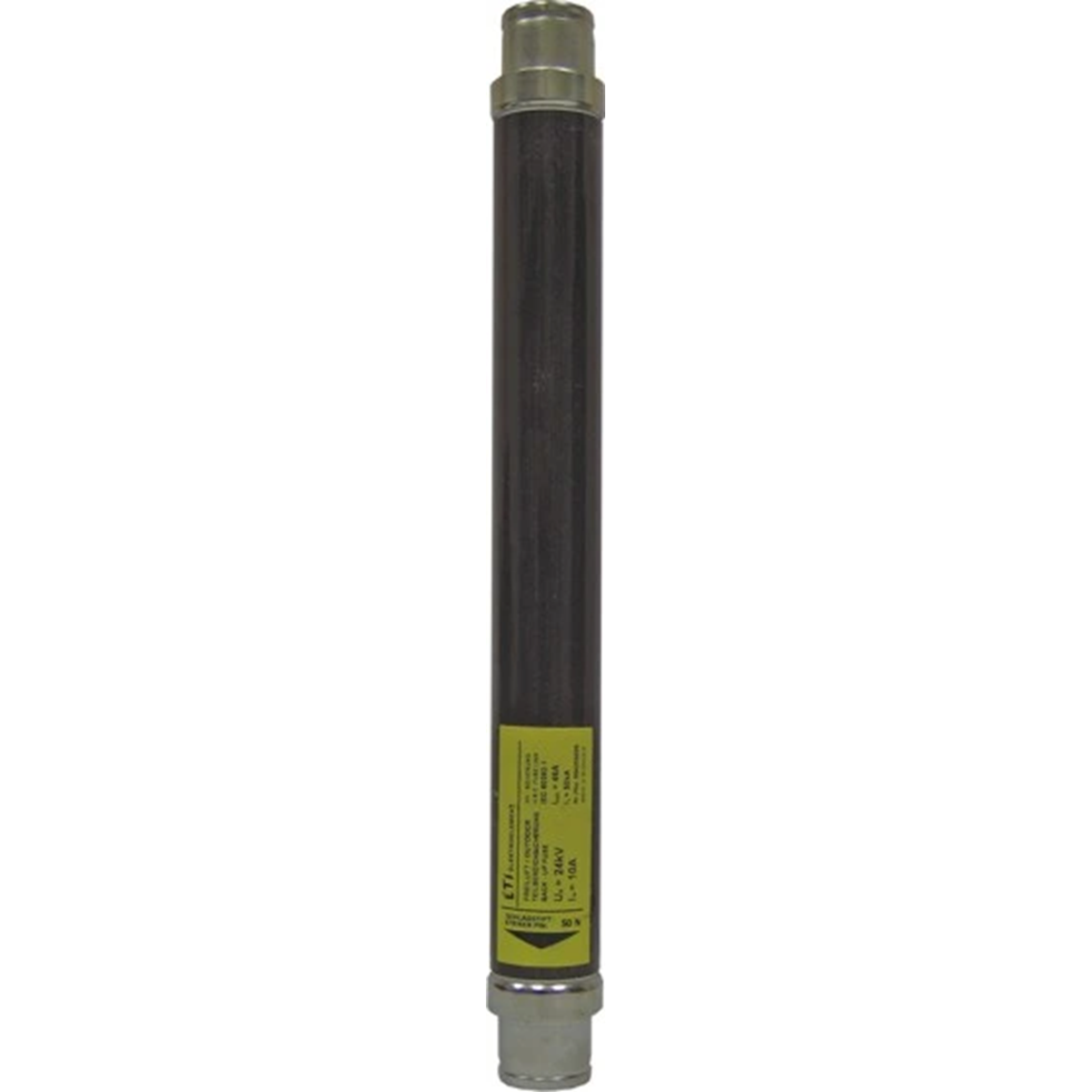

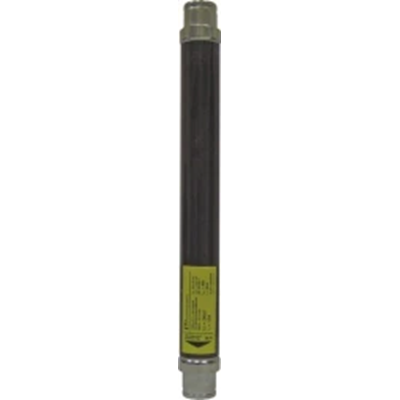

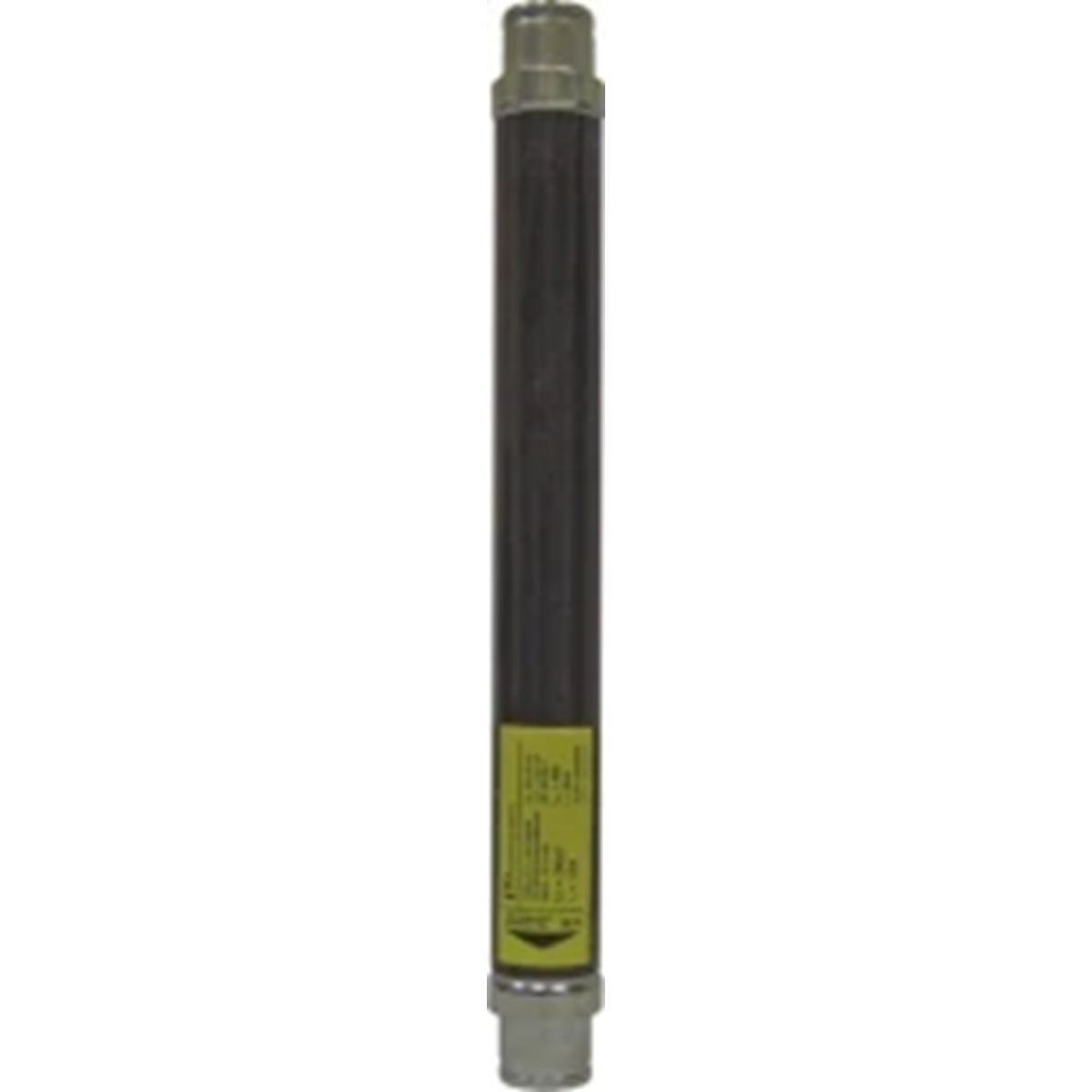

Inserto fusibile con percussore VV C 10/24kV 16A 50N 004255007

Místní index:
ABM012ETIP
Katalogové číslo.:
004255007
EAN kód:
3838895243564
Výrobce: ETI POLAM
La più piccola corrente di interruzione [A]: 60
Corrente nominale [A]: 16
Perdite di potenza [W]: 35
Cena:
199,47 zł
lordo / kusů.
(včetně DPH 23%)
86,73 zł lordo/kg.
Dodání do 3 hodin
do 2 týdnů (pracovní dny)
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do žádosti o cenovou nabídku
Přidat do schránky
Vytisknout

Popis produktu

Gli inserti di tipo VV sono progettati per garantire caratteristiche tempo-corrente stabili e affidabili. Il corpo dell'inserto è un tubo in porcellana smaltato con altissima resistenza meccanica e termica. I terminali sono realizzati in rame, galvanizzati con nichel e, su richiesta del cliente, con rivestimento in argento. Il morsetto viene fissato alle scanalature alle estremità dei tubi esercitando una pressione adeguata. La robustezza del collegamento è garantita dall'utilizzo di colla adeguata resistente agli sbalzi di temperatura. Il metodo altamente avanzato di produzione dell'elemento fusibile dell'inserto garantisce prestazioni precise e stabili. caratteristiche tempo-corrente dell'inserto. L'elemento fusibile è avvolto su un inserto in porcellana situato all'interno del tubo. L'inserto è riempito con sabbia di quarzo di opportuna granulazione. Un elemento molto importante nel design dell'inserto è il meccanismo del percussore. Per la versione TERMO con intervento termico (versione VV D e VV E), parte integrante del dispositivo è un elemento termico che si attiva a seguito dell'aumento della temperatura. L'interruttore termico funziona sempre, indipendentemente dal fatto che l'aumento della temperatura sia dovuto a sovraccarico o fattori esterni. L'azione avviene ad una temperatura di circa 120°C. Il meccanismo funziona in modo tale che i sovraccarichi a breve termine non causino un'inutile disconnessione del circuito. Solo quando la temperatura aumenta eccessivamente si attiva l'incontro. L'inserto con interruttore termico viene utilizzato principalmente per proteggere quadri elettrici di media tensione con isolamento in SF6. I fusibili VV di media tensione hanno una caratteristica tempo-corrente t-I che non è a gamma completa.

Vantaggi:
→ piccoli aumenti di temperatura associati a basse perdite di potenza,
→ elevata capacità di cortocircuito - 50 e affidabilità di spegnimento con corrente critica,
→ ampia gamma di sistemi di punzonatura - 80 N, 120 N per inserti con interruttore termico - versioni VV D e VV E e 50 N per la versione standard VV C, funzionamento affidabile del sistema di punzonatura,
→ elevata resistenza all'umidità,
→ uso interno ed esterno,
→ arresto affidabile con corrente di spunto minima,
→ caratteristiche tempo-corrente stabili,
→ le tensioni di commutazione allo spegnimento sono inferiori al valore consigliato,
→ elementi fusibili di ottima qualità.

Technické údaje

  • La più piccola corrente di interruzione [A]
    60
  • Perdite di potenza [W]
    35
  • PKWIU
    27.12.10.0
  • Corrente nominale [A]
    16
  • Peso [g]
    2300

Další technické údaje

  • Rozmiar
    Inne
  • Zdolność łączeniowa
    63 kA
  • Rodzaj napięcia
    AC

Podrobnosti o výrobci

Velkoobjemová balení

Typ obalu Pudełko
Množství 3 kusů.
Hmotnost (kg) 7,400
Objem (m3) 0,023
Šířka (m) 0,350
Délka (m) 0,560
Hloubka (m) 0,120
