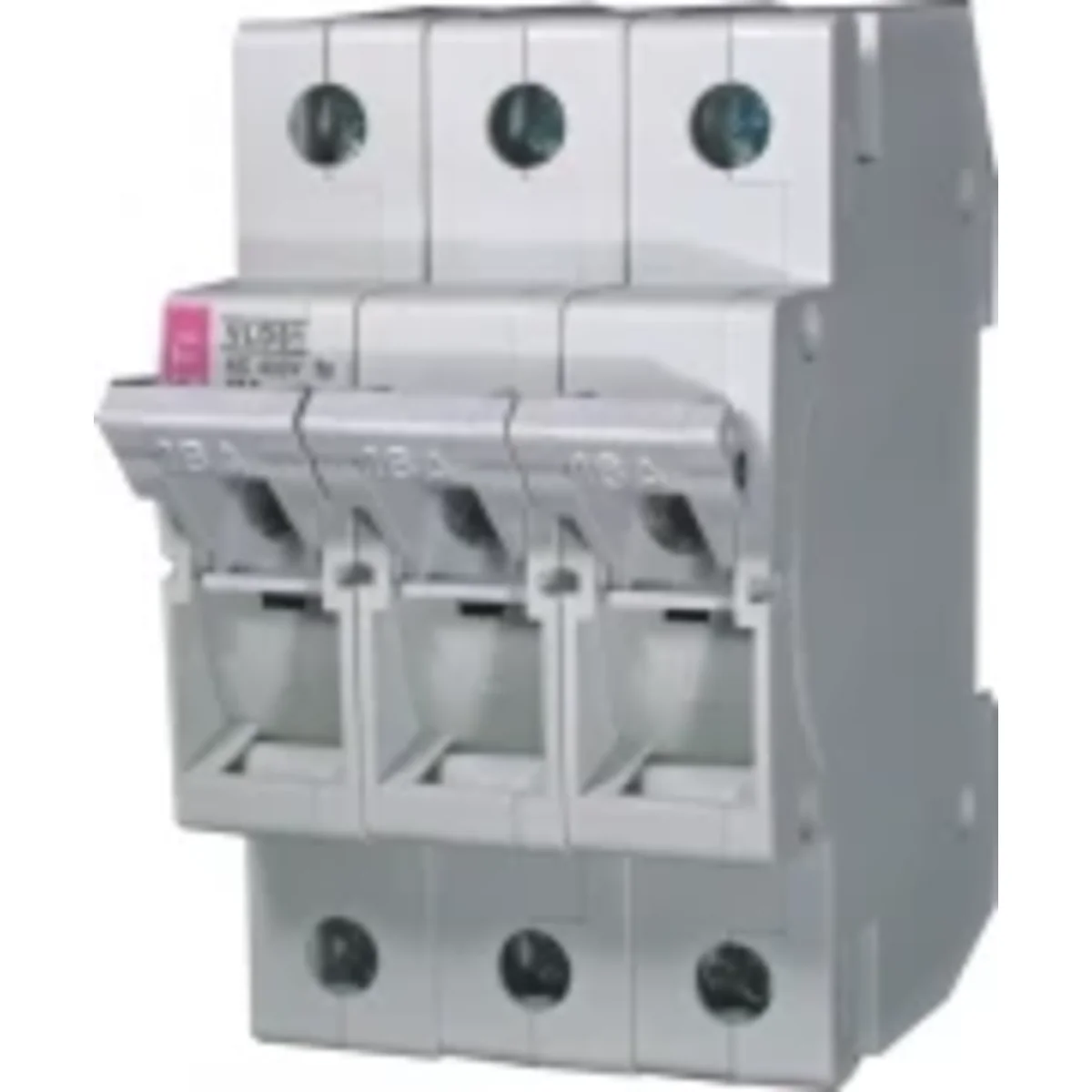

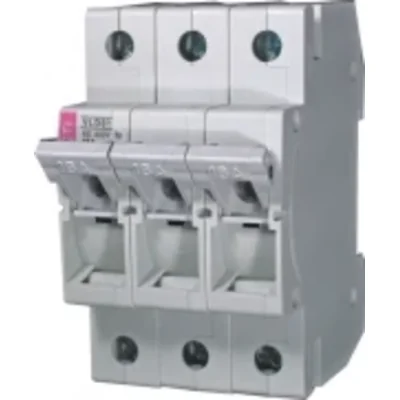

VLDO1 Interruttore fusibile 3 poli 10A 002261012

L'interruttore con fusibile è un dispositivo di protezione con un inserto fusibile sostituibile.
Consente di sfruttare i vantaggi operativi del sistema di fusibili D0:
– consente di sostituire un fusibile bruciato senza il rischio di toccare parti sotto tensione
– non è necessario utilizzare una testa del fusibile; il corretto contatto dell'inserto è assicurato da un sistema di morsetti a molla
L'indicatore di attivazione del fusibile è visibile sia in posizione 1 che 0.
Principi di funzionamento dell'interruttore sezionatore VLD01 - L'inserto sostituibile (cassetto) dei fusibili D01 (da 2 A a 6 A, 10 A, 16 A) funge da interruttore -leva di accensione/spegnimento. e spento/nel sezionatore. L'inserto sostituibile può essere sostituito solo utilizzando uno strumento aggiuntivo. Il sezionatore è progettato per essere montato su una guida TH 35.
Vantaggi:
→ le dimensioni del sezionatore VLD01 sono paragonabili ad altri dispositivi seriali, ad esempio Etimat, EFI, Eticon, interruttori automatici Etitec, lampade, ecc.,
→ possibilità di sigillare in posizione accesa e spenta,
→ il design a morsetto consente il collegamento sia con un cavo che con un bus ponte,
→ a seconda delle tipologie vengono realizzati nelle versioni 1p, 1p+N, 2p, 3p, 3p+N,
→ categoria di lavoro AC 22B,
→ Capacità di cortocircuito nominale [kA]: 50.
