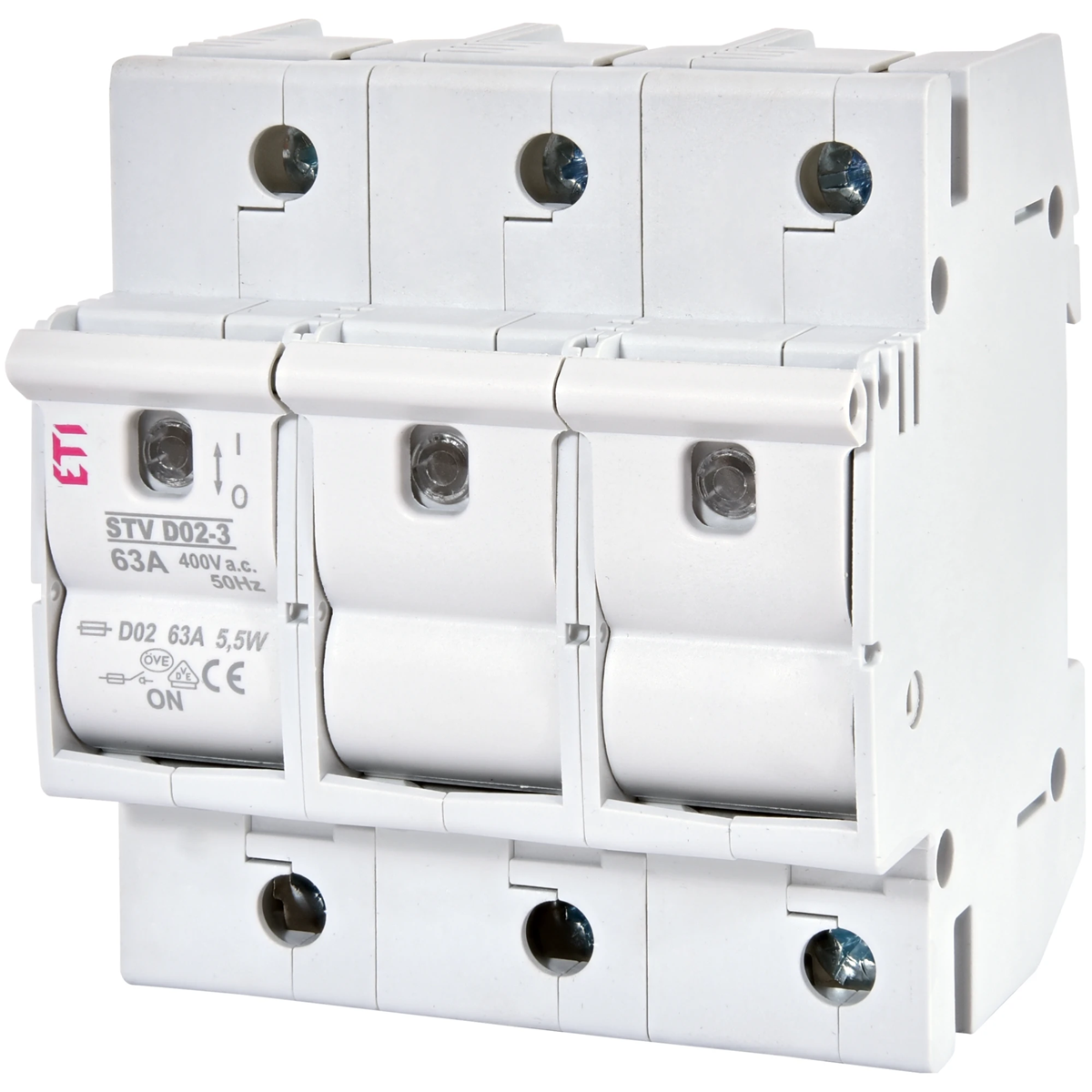

Sezionatore sottocarico STV D02 63A 3p 002271004

"Il sezionatore sottocarico con fusibile STV D02 è un dispositivo con inserto fusibile sostituibile che protegge gli impianti elettrici. Consente di sfruttare (come l'interruttore sezionatore VL D01) i vantaggi operativi del sistema di fusibili D0. Principi di funzionamento dell'interruttore STV D02 - Per sostituire un fusibile bruciato, abbassare la leva dell'interruttore (disconnettendo il circuito), quindi estrarre il cassetto e rimuovere il fusibile bruciato. Dopo aver estratto il cassetto con l'inserto del fusibile, otteniamo una visibile interruzione isolante nel circuito. In questo modo il sezionatore può funzionare sia come protezione principale (ad esempio: protezione pre-contatore) che come interruttore generale.
Vantaggi:
→ consente di sostituire un fusibile bruciato senza il rischio di toccare parti sotto tensione,
→ non è necessario utilizzare una testata fusibile; il corretto contatto dell'inserto fusibile è assicurato da un apposito sistema di terminali a molla
possibilità di collegare l'alimentazione sia dall'alto così come “dal basso”
→ sigillabile in posizione on e off. anche senza fusibile inserito,
→ categorie di lavoro: AC 22B, AC 23B (35A), DC 22B,
→ Capacità di cortocircuito nominale [kA]: 50,
→ Versione unipolare, 2p, 3p, 1p+N, 3p+N,
→ corrente nominale a seconda degli inserti da 2 a 63A,
→ l'utilizzo di un sezionatore con frutto consente la cooperazione selettiva con gli interruttori automatici di sovracorrente.
