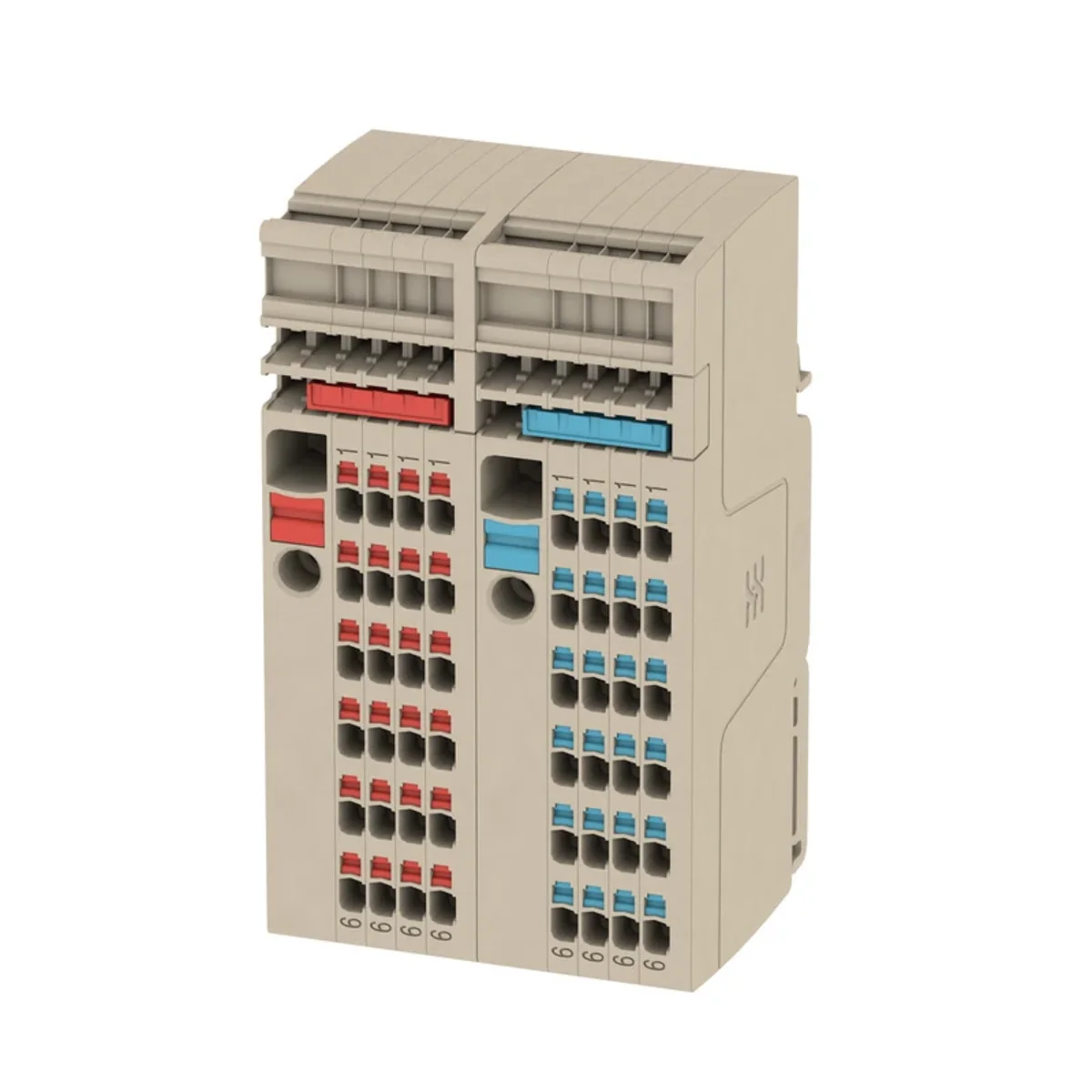

Bornier de traversée SET AAP11 6/1,5/24C 2506370000

Místní index:
TES207WEID
Katalogové číslo.:
2506370000
EAN kód:
4050118520750
Výrobce: WEIDMULLER
Profondeur [mm]: 47
Catégorie de surtension: III
Couleur: Beige
Cena:
35,90 €
brut / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
do 4 týdnů (pracovní dny)
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do schránky
Vytisknout

Popis produktu

Par bornier SET AAP11 6/1.5/24C

Températures

Température de stockage -25 °C...55 °C
température de service à long terme, min. -60 ° C
température de service à long terme, max. 130 °C

Général

< td >Rail
Normes Selon IEC 60947-7-1
TS 35
Embout de montage Rail support
taille de connexion des fils AWG, min. AWG 22
taille de connexion des fils AWG, max. AWG 8
Type de montage enfoncer
Pointe de montage Rail porteur
Côtés ouverts Côté droit
Type de montage TS 35

Fils à sertir (connexion suivante)

< /tr>
Longueur de dénudage, connexion consécutive 8 mm
Connexions de fils croisés AWG, prochaine connexion, max. AWG 14
Section des connexions de fils AWG, connexion suivante, min. AWG 26
Section des connexions de fils, fil fin, connexion suivante, max. 1,5 mm
Section de raccordement du câble, fil fin, prochaine connexion, min.< /td> 0,5  ;mm
Section de raccordement de câble, solide, connexion consécutive, max. 1,5 mm
Section de raccordement de câble, rigide, connexion consécutive, min. 0,5 mm
Section de raccordement de câble, toronnée, autre connexion, max. 1,5 mm
Section de raccordement de câble, toronné, connexion séquentielle, min. 0,5 mm< /td>
Type de connexion, connexion séquentielle PUSH IN
Zone de serrage, prochaine connexion, max. 1,5 mm
Zone de serrage, prochaine connexion, min. 0,14 mm
Taille de la lame, connexion séquentielle 0,4 x 2,0 mm
sens de connexion de l'autre connexion haut
section de raccordement de câble, fil fin avec presse-étoupe DIN 46228/1, autre raccordement, max. 1mm
Section de raccordement de câble, fil fin avec embout de câble DIN 46228 /1, connexion distale, min. 0,5 mm
section dimensionnée de la connexion distale 1,5  ;mm

Évaluations

Section de mesure 6 mm²
Tension nominale 500V< /td>
Courant nominal 41 A
courant au fil max. 41 A
Normes Conformément aux exigences de la norme CEI 60947-7-1
Résistance volumique selon CEI 60947-7-x 0,78 mΩ
Tension de choc nominale 6 kV< /td>
Puissance dissipée selon CEI 60947- 7-x 1,31 W
Catégorie de surtension III
Degré de contamination 3

Paramètres système

< td>Rail
plaque de fermeture nécessaire Non
Nombre de potentiels
nombre de niveaux
nombre de bornes par niveau 50
Nombre de potentiels d'affilée
niveaux pontés en interne Non
Connexion PE Non
TS 35
Fonction N Non
Fonction PE Non
Fonction PEN Non

Technické údaje

  • Profondeur [mm]
    47
  • Couleur
    Beige
  • Degré de pollution
    3
  • Taper
    COFFRET AAP11 6/1.5/24C
  • Tension d'impulsion nominale [kV]
    6
  • Catégorie de surtension
    III
  • Courant nominal [A]
    41
  • Largeur [mm]
    49
  • Hauteur [mm]
    85,5
  • Couleur précise
    Beige foncé

Další technické údaje

  • Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
    0.5 ... 6 mm²
  • Przekrój przyłączanego przewodu jednodrutowego
    0.5 ... 6 mm²
  • Prąd znamionowy In
    41 A
  • Sposób montażu
    Szyna montażowa DIN TH-35 mm
  • Zakres temperatur pracy
    -60 ... 130 °C
  • Szerokość / rozmiar rastra
    49 mm
  • Długość
    47 mm
  • Kolor
    Beżowy
  • Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
    0.5 ... 6 mm²
  • Przekrój przyłączanego przewodu wielożyłowego
    0.5 ... 6 mm²
  • Napięcie znamionowe
    500 V
  • Materiał elementu izolacyjnego
    Tworzywo termoplastyczne
  • Klasa palności materiału izolacyjnego zgodna z UL94
    V0
  • Wysokość przy najniższym sposobie montażu
    85.5 mm
  • Wymagana płytka zamykająca
    Non
