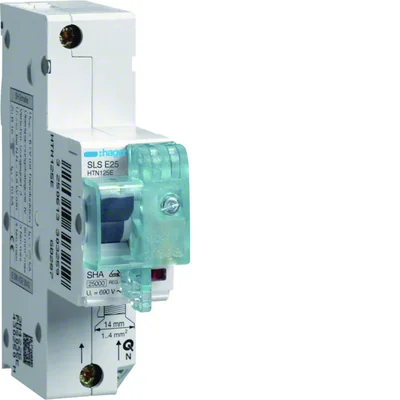

Selektiver Überstromschutzschalter MCB SLS 1P E 25A TS35 HTN125E

Sicherungseinsätze haben mit ihren Vorteilen (Betriebsgeschwindigkeit, großer Strombereich, Preis) schwer zu akzeptierende Betriebsnachteile: manueller Austausch bei Auslösung, nicht an neue Sicherungsautomaten angepasste Auslöseeigenschaften, bedingte Vergänglichkeit der Schutzeigenschaften gegen Alterung der Elemente
​
Der selektive Leistungsschalter begegnet diesen Nachteilen, indem er eine einfache Bedienung des Leistungsschalters, eine hohe Kurzschlussfestigkeit (25 kA) und volle Selektivität für geschützte Standard-Leistungsschalter bietet. Für die Anforderungen einer vollständigen Integration mit den Grundschutzfunktionen wurden spezielle Auslösecharakteristiken E und Cs entwickelt, die eine vollständige Nutzung der Schutzfunktionen des gesamten Systems ermöglichen.

SLS-Leistungsschalter – selektiver Überstromschutzschalter Leistungsschalter
für Schienenmontage TS35:
• SLS-Leistungsschalter können auf einer TS35-Tragschiene oder mit einem Adapter auf Sammelschienen montiert werden (Abstand
40 mm)
• VDE-Zeichen, Fertigungskontrollkompetenz
• geprüft und zertifiziert nach E DIN VDE 0643:2003-09, DIN VDE 0641-21
• Hauptanwendung: Vorzählerschutz
• gemäß EN 60898
• Auslösecharakteristik E -
- thermischer Auslöser
1,05 bis 1,20 x IN
elektromagnetischer Auslöser
5 x 6,25 IN
• Nennspannung:
230/400V~
• Kurzschlussausschaltvermögen
25 kA
• serienmäßig verschließ- und verschließbar
• L1, L2, L3 separat schaltbar
• Kontaktpositionsstatusanzeigeów
• Käfigklemmen:
- Draht bis 50 mm²
- Litze bis 35 mm²
