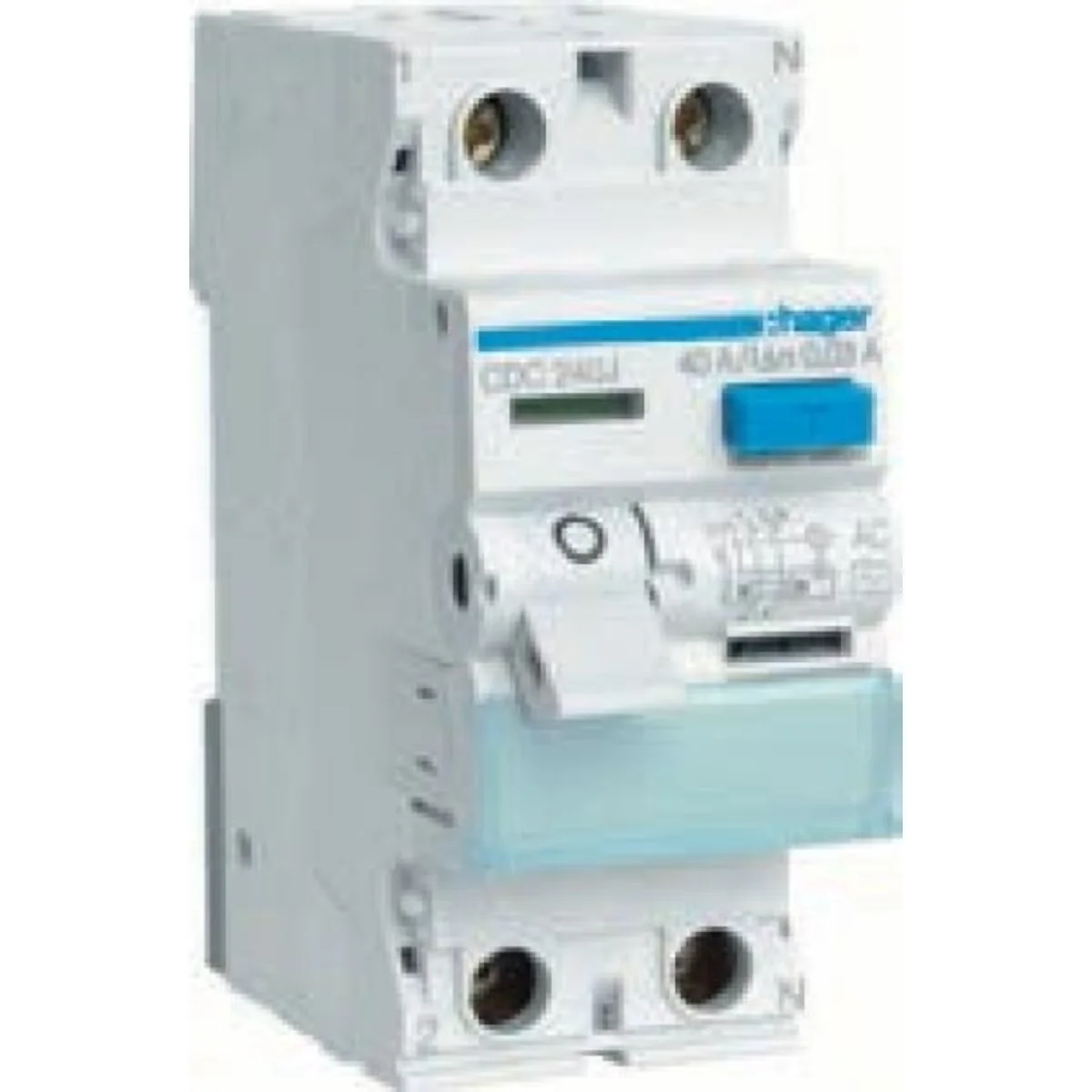

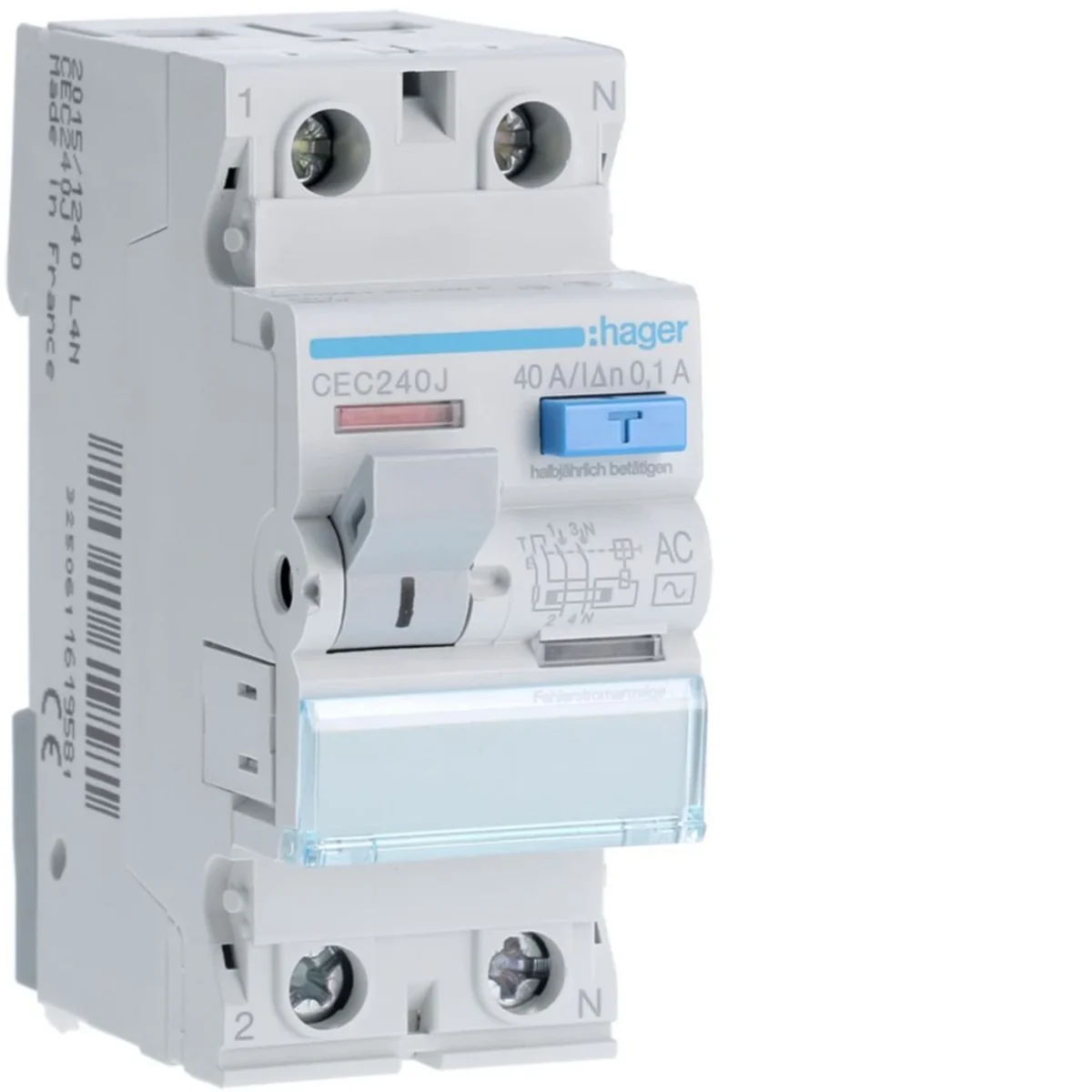

Fehlerstromschutzschalter Typ AC
• Fehlerstromschutzschalter mit hoher und mittlerer Empfindlichkeit, AC-Fehlerströme (sinusförmiger Wechselstrom),
• Bemessungsbetriebsspannung: 230/400 V AC – zweipoliger Leistungsschalter, 400 V AC – vierpoliger Leistungsschalter,
• Bemessungsbetriebsdifferenzstrom im Bereich von 10 mA bis 500 mA,
• Bewertetes Ein- und Ausschaltvermögen (Im): 1500 A,
• Konventioneller Nennkurzschlussstrom (Inc): Der Wert hängt vom Nennstrom des Kurzschlussschutzes ab, der den Fehlerstromschutzschalter schützt.
• optische Betätigungsanzeige (Öffnen/Schließen des Leistungsschalters und Auslösen des Leistungsschalters aufgrund von Differenzstrom),
• große Auswahl an Zubehöró
• Anschlussmöglichkeit über vertikale und horizontale Kammschienen,
• Käfigklemmen:
- Leistungsschalter mit einem Nennstrom von 16 ÷ 63 A: eindrähtig bis 25 mm2, mehrdrähtig bis 16 mm2
- Leistungsschalter mit einem Nennstrom von 80 ÷ 125 A: massiv bis 50 mm2, mehrdrähtig bis 35 mm2,
• Schutzart: IP2X für Klemmen, IP40 für das in die Schaltanlage eingebaute Gerät.

Tiefe [mm]

70
Anzahl der Pole

2
Nennisolationsspannung [V]

500
Nennstrom [A]

40
Breite [mm]

35
Höhe [mm]

83
PKWIU

27.12.23.0

Anzahl der Module

2
Betriebsspannung [V]

127/230
Differentialstrom [mA]

100
Verlustleistung [W]

2.6
Auslöseart

AC
Anzahl der Module

2

Weitere technische Daten

Polzahl

2
Bemessungsstrom

40 A
Bemessungsisolationsspannung Ui

500 V
Montageart

DIN-Schiene
Selektiver-Typ

Nein
Kurzschlussfestigkeit (Icw)

6 kA
Mit Verriegelungsvorrichtung

Nein
Zusatzeinrichtungen möglich

Ja
Breite in Teilungseinheiten

2
Umgebungstemperatur während des Betriebs

-25 ... 40 °C
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 16 mm²

Bemessungsspannung

230 V
Bemessungsfehlerstrom

100 A
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Fehlerstrom-Typ

AC
Kurzzeitverzögerter Typ

Nein
Stoßstromfestigkeit

0.25 kA
Frequenz

50 Hz
Schutzart (IP)

IP20
Einbautiefe

70 mm
Verschmutzungsgrad

2
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 25 mm²

Hersteller

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-Mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Steueridentifikationsnummer

6460015532
GLN

5900009931532

Eine Art Paket		Karton	Pakiet	Paleta
Menge	1 stk.	1 stk.	60 stk.	1440 stk.
Gewicht (kg)	0,180	0,198	12,420	323,080
Breite (m)	0,035	0,080	0,318	0,800
Länge (m)	0,085	0,040	0,224	1,046
Tiefe (m)	0,073	0,100	0,370	1,200
