RCBO RCD mit Überstromelement 1P+N 6kA B 40A/30mA Typ AC ADC940D

Name: RCBO RCD mit Überstromelement 1P+N 6kA B 40A/30mA Typ AC
Brand: HAGER
SKU: ARB044HAGE
Price: 418.10 PLN
Availability: OutOfStock

local index:

ARB044HAGE

Catalog number:

ADC940D

EAN code:

3250611063803

RCBO RCD mit Überstromelement 1P+N 6kA B 40A/30mA Typ AC

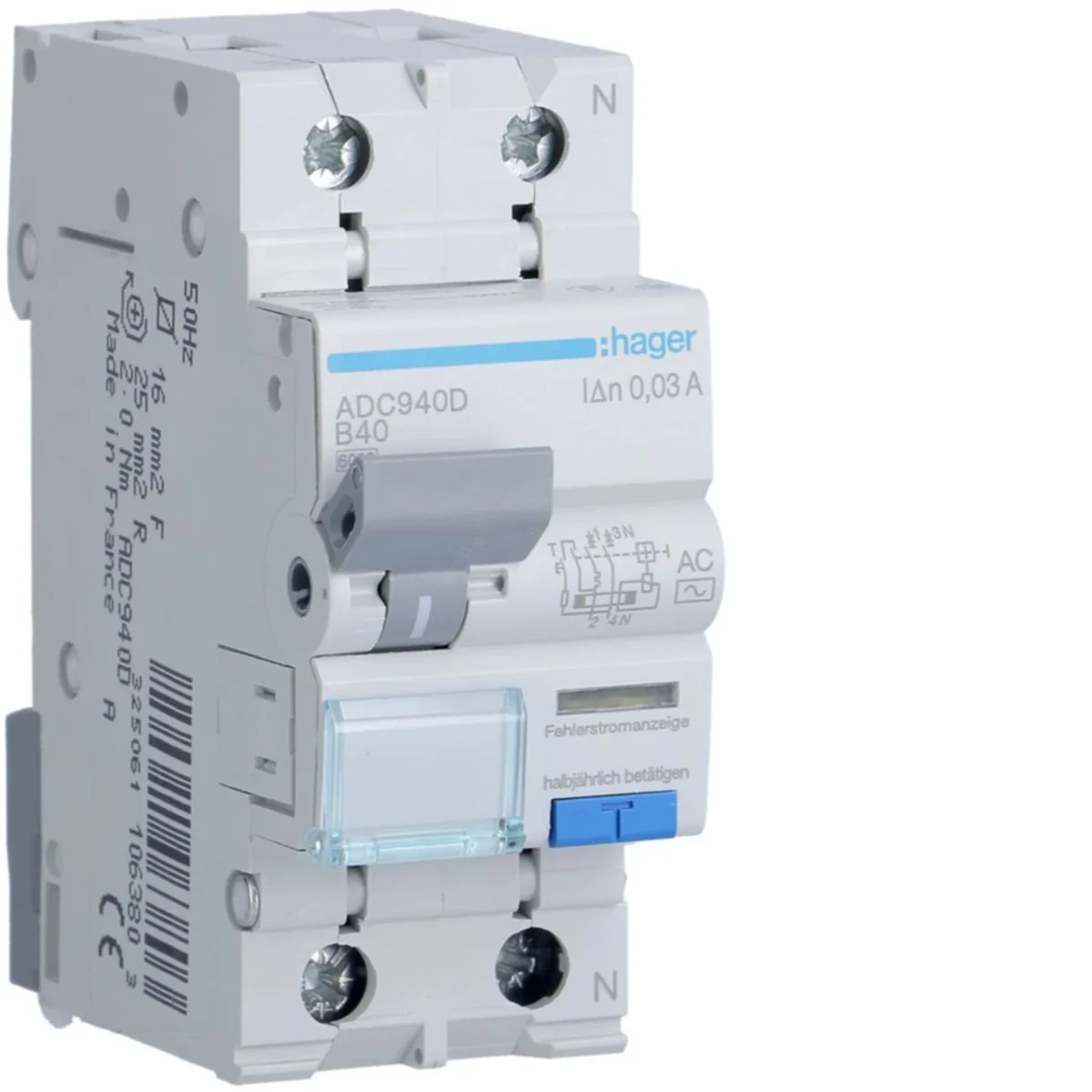

Click on the photo to enlarge

Manufacturer: HAGER

Merkmale: B

Nennfrequenz [Hz]: 50

Tiefe [mm]: 68

See full description

Price:

418,10 zł

brutto / pcs.

(including VAT 23%)

Out of stock

Add to inquiry

Print

Ask about the product

Product description Technical data Manufacturer details Files to download

Product description

RCBO RCBO:

2-polig (1P+N),
empfindlich gegenüber sinusförmigen Wechselfehlerströmen (AC),< /li>
Kurzschlussfestigkeit Icn = 6000 A, gemäß PN-EN61009-1,
optische Fehlerstromauslöseanzeige,
optische Kontaktstellungsanzeige
Beschreibungsfeld mit Schutzklappe.

Technical data

Merkmale

B
Tiefe [mm]

68
Anzugsmoment [Nm]

1,3
Differentialstrom [mA]

30
Familie

RCBO
Verlustleistung [W]

11,1
Breite [mm]

35
Höhe [mm]

83
Mechanische Festigkeit (Anzahl der Zyklen)

1000
Nennverbindungsspannung [V]

240
Bewertete Kurzschlussschaltkapazität Icn [kA]

6
Max/min Stromstärke AC Auslöseschutz

3/5 Zoll
Icu-Kurzschlussstrom für 240V [kA]

6
Nennstrom bei 30°C [A]

40
Nennstrom bei 45°C [A]

38,2
Nennstrom bei 55°C [A]

36,9
Lagertemperatur [°C]

von -25 bis 70
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

4000
Leiterquerschnitt (Leine) [mm²]

1 - 16
PKWIU

27.12.22.0

Nennfrequenz [Hz]

50
Anzahl der Pole

2
Nennisolationsspannung [V]

500
Nennstrom [A]

40
Schutzgrad

IP20
Verlustleistung pro Pol [W]

6,2
Verbindungstyp

Mit einer Schraube
Elektrische Festigkeit (Anzahl der Zyklen)

2000
Betriebstemperaturbereich [°C]

von -5 bis 40
Kurzschluss-Abschaltfähigkeit [kA]

6
Anzahl der Module

2
Icu-Kurzschlussstrom für 230V [kA]

6
Nennstrom bei 20°C [A]

41,3
Nennstrom bei 40°C [A]

38,8
Nennstrom bei 50°C [A]

37,5
Nennstrom bei 60°C [A]

36,2
Typ des Fehlerstromschutzschalters

AC
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

0,95
Anzahl der geschützten Pole

1
Leiterquerschnitt (Draht) [mm²]

1 - 25

Other technical data

Polzahl (gesamt)

2
Bemessungsspannung

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Bemessungsfehlerstrom

0.03 A
Energiebegrenzungsklasse

3
Bemessungsabschaltvermögen nach IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

unverzögert
Spannungsart

AC
Auslösecharakteristik

B
Mit Verriegelungsvorrichtung

Nein
Verschmutzungsgrad

2
Breite in Teilungseinheiten

2
Ochrona przed niepożądanym wyzwoleniem

Nein
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 25 mm²

Anzahl der abgesicherten Pole

1
Bemessungsisolationsspannung Ui

500 V
Bemessungsstrom

40 A
Fehlerstrom-Typ

AC
Verlustleistung

11.1 W
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Stoßstromfestigkeit

0.25 kA
Frequenz

50 Hz
Mitschaltender Neutralleiter

Ja
Überspannungskategorie

3
Umgebungstemperatur während des Betriebs

-25 ... 40 °C
Einbautiefe

68 mm
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 16 mm²

Manufacturer details

Manufacturer

Hager Electro S.A.S.
Address

FR 67215 Obernai 123 boulevard d’Europe Francja
E-mail

wsparcie.klienta@hager.com

Files to download

Download all files

rohs_declaration_ADC940D_en-GB.pdf

PDS_ADC940D_3301_pl-PL.pdf

25PL025_Instrukcja techniczna - Podstawy zabezpieczeń w .pdf

DECLARATION_24_1266_12_24.pdf

ID1_RCBO_N3D_6LE008003Ab.pdf
