RCBO RCBO mit Überstromelement 1P+N 10kA C 16A/10mA Typ A ACA566D

Name: RCBO RCBO mit Überstromelement 1P+N 10kA C 16A/10mA Typ A
Brand: HAGER
SKU: ARB028HAGE
Price: 125.56 PLN

Indice locale:

ARB028HAGE

Numero di catalogo:

ACA566D

Codice EAN:

3250611067726

RCBO RCBO mit Überstromelement 1P+N 10kA C 16A/10mA Typ A

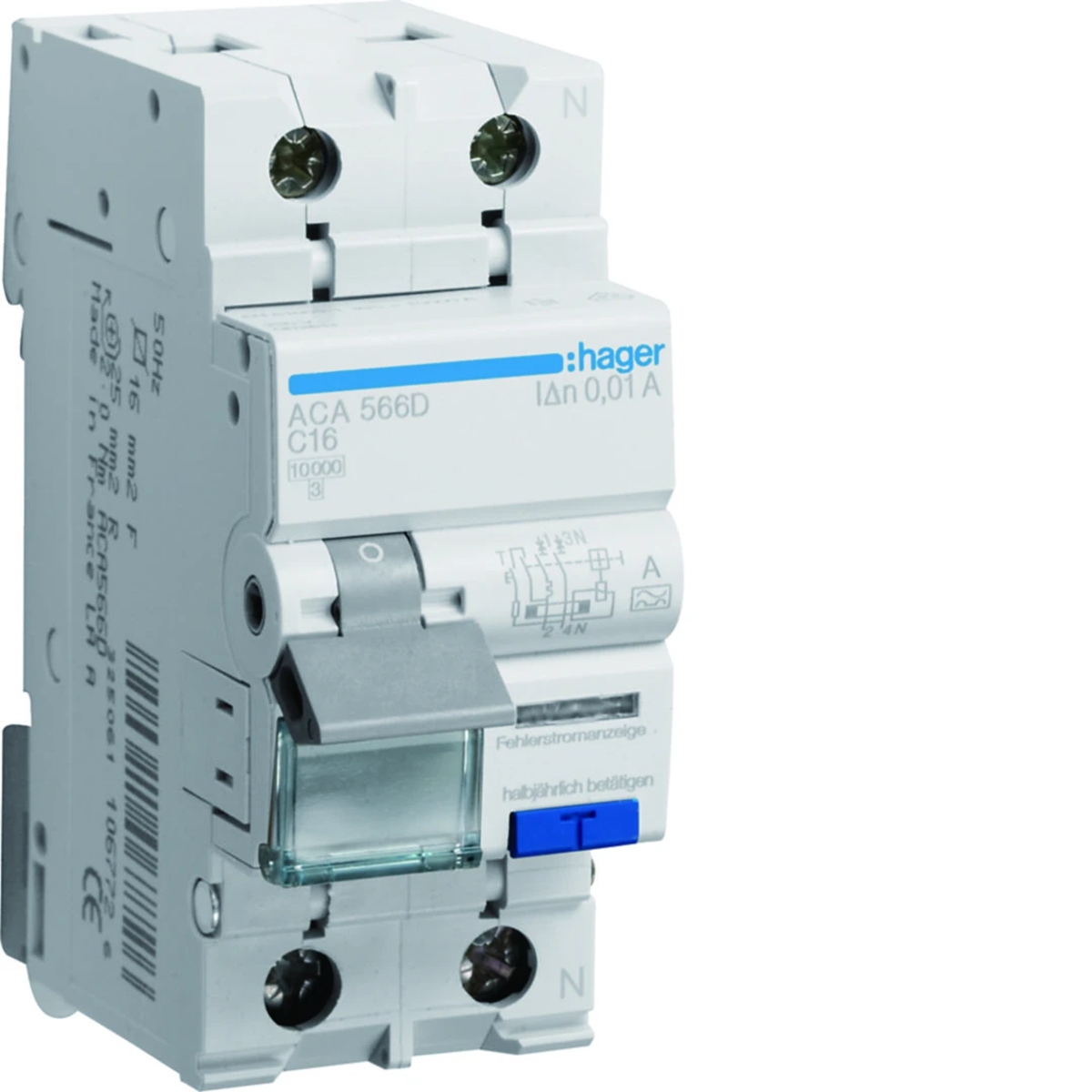

Clicca sulla foto per ingrandire

Produttore: HAGER

Merkmale: C

Nennfrequenz [Hz]: 50

Tiefe [mm]: 68

Vedi la descrizione completa

Prezzo:

125,56 €

brutto / pezzi

(inclusa IVA 23%)

Consegna in 3 ore

fino a 10 settimane (giorni lavorativi)

Raccolta in 1h

Quantità pezzi

(multiplo:

1

)

Aggiungi alla richiesta di preventivo

Aggiungi agli appunti

Stampa

Chiedi informazioni sul prodotto

Descrizione del prodotto Dati tecnici Dettagli del produttore Imballaggio sfuso File da scaricare

Descrizione del prodotto

RCBO:

hohe Empfindlichkeit, 2-polig (1P+N),
stromempfindlicher Wechsel-Sinus- und Puls-Differenzial mit a Gleichstromanteil (A),
Kurzschlusskapazität Icn = 10000 A, gemäß PN-EN61009-1,
optische Fehlerstrom-Auslöseanzeige,
Optische Anzeige der Hauptkontaktposition,
Beschreibungsfeld mit Schutzklappe.

Dati tecnici

Merkmale

C
Tiefe [mm]

68
Anzugsmoment [Nm]

1,3
Differentialstrom [mA]

10
Familie

RCBO
Breite [mm]

35
Höhe [mm]

83
Mechanische Festigkeit (Anzahl der Zyklen)

2000
Nennverbindungsspannung [V]

240
Bewertete Kurzschlussschaltkapazität Icn [kA]

10
Max/min Stromstärke AC Auslöseschutz

5/10 Zoll
Icu-Kurzschlussstrom für 240V [kA]

10
Nennstrom bei 30°C [A]

16
Nennstrom bei 45°C [A]

15,4
Nennstrom bei 55°C [A]

15
Lagertemperatur [°C]

von -25 bis 70
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

4000
Leiterquerschnitt (Leine) [mm²]

1 - 16
PKWIU

27.12.23.0

Nennfrequenz [Hz]

50
Anzahl der Pole

2
Nennisolationsspannung [V]

500
Nennstrom [A]

16
Schutzgrad

IP20
Verbindungstyp

Mit einer Schraube
Elektrische Festigkeit (Anzahl der Zyklen)

2000
Betriebstemperaturbereich [°C]

von -25 bis 40
Kurzschluss-Abschaltfähigkeit [kA]

10
Anzahl der Module

2
Icu-Kurzschlussstrom für 230V [kA]

10
Nennstrom bei 20°C [A]

16,5
Nennstrom bei 40°C [A]

15,6
Nennstrom bei 50°C [A]

15,2
Nennstrom bei 60°C [A]

14,8
Typ des Fehlerstromschutzschalters

UND
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

0,95
Anzahl der geschützten Pole

1
Leiterquerschnitt (Draht) [mm²]

1 - 25

Altri dati tecnici

Polzahl (gesamt)

2
Bemessungsspannung

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Bemessungsfehlerstrom

0.01 A
Energiebegrenzungsklasse

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

10 kA
Stoßstromfestigkeit

0.25 kA
Frequenz

50 Hz
Mitschaltender Neutralleiter

Ja
Überspannungskategorie

3
Umgebungstemperatur während des Betriebs

-25 ... 40 °C
Einbautiefe

68 mm
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 16 mm²

Anzahl der abgesicherten Pole

1
Bemessungsisolationsspannung Ui

500 V
Bemessungsstrom

16 A
Fehlerstrom-Typ

A
Bemessungsabschaltvermögen nach IEC 60947-2

10 kA
Rodzaj charakterystyki wyłączania

unverzögert
Spannungsart

AC
Auslösecharakteristik

C
Mit Verriegelungsvorrichtung

Ja
Verschmutzungsgrad

2
Breite in Teilungseinheiten

2
Ochrona przed niepożądanym wyzwoleniem

Nein
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 25 mm²

Dettagli del produttore

Produttore

Hager Electro S.A.S.
Indirizzo

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Imballaggio sfuso

Una specie di pacchetto	Karton	Pakiet	Paleta
Quantità	1 pezzi	60 pezzi	1440 pezzi
Peso (kg)	0,220	13,440	322,560
Larghezza (m)	0,080	0,320	0,800
Lunghezza (m)	0,040	0,210	1,010
Profondità (m)	0,090	0,370	1,200
