RCBO Fehlerstromschutzschalter mit kurzer Verzögerung und Überstromelement 1P+N 6kA B 10A/30mA Typ A-HI ADH910

Name: RCBO Fehlerstromschutzschalter mit kurzer Verzögerung und Überstromelement 1P+N 6kA B 10A/30mA Typ A-HI
Brand: HAGER
SKU: ARB046HAGE
Price: 115.85 PLN

Indeks lokalny:

ARB046HAGE

Nr katalogowy:

ADH910

Kod EAN:

3250611013037

RCBO Fehlerstromschutzschalter mit kurzer Verzögerung und Überstromelement 1P+N 6kA B 10A/30mA Typ A-HI

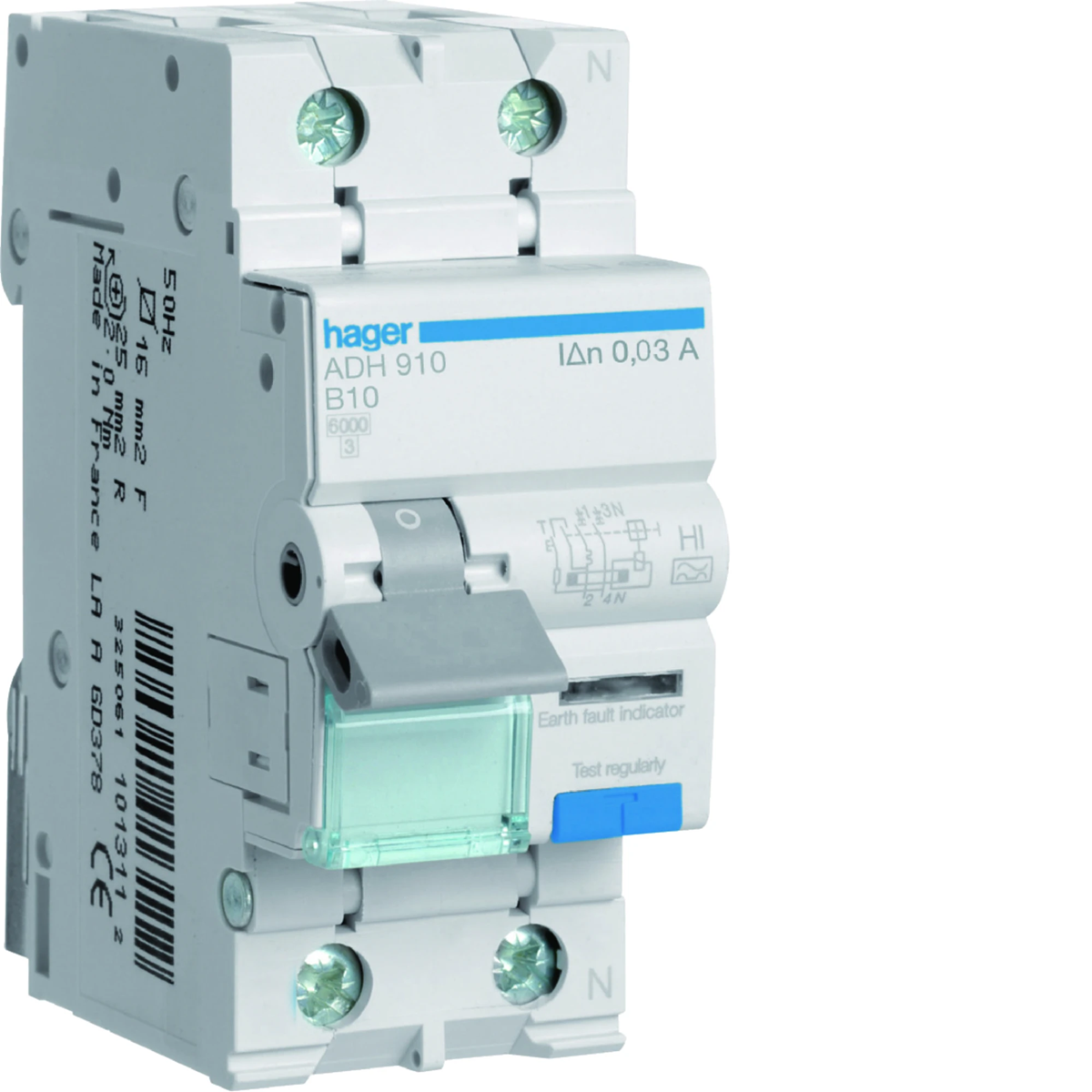

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Merkmale: B

Nennfrequenz [Hz]: 50

Tiefe [mm]: 68

Zobacz cały opis

Cena:

115,85 €

brutto / szt.

(w tym VAT 23%)

Dostawa do 3h

do 10 tygodni (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

1

)

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

RCBO RCBO:

kurze Verzögerung (HI),
2-polig (1P+N), < li> Verwendung in Stromversorgungssystemen mit leistungselektronischen Geräten (z. B. Schaltnetzteile in Computern, Entladungslampen mit elektronischen Zündgeräten) usw.,
beständig gegen kurzzeitige Stromstöße bis 3 kA, Wellenform 8/20 μs,
empfindlich gegenüber sinusförmigen Wechsel- und pulsierenden Fehlerströmen mit Gleichstromanteil (A),
Kurzschlussfestigkeit Icn = 6000 A, gemäß PN- EN61009-1,
optische Fehlerstrom-Auslöseanzeige,
optische Hauptkontaktstellungsanzeige,
Beschreibungsfeld mit Schutzklappe.

Dane techniczne

Merkmale

B
Tiefe [mm]

68
Anzugsmoment [Nm]

1,3
Differentialstrom [mA]

30
Familie

RCBO
Verlustleistung [W]

3,4
Breite [mm]

35
Höhe [mm]

83
Mechanische Festigkeit (Anzahl der Zyklen)

2000
Nennverbindungsspannung [V]

240
Bewertete Kurzschlussschaltkapazität Icn [kA]

6
Max/min Stromstärke AC Auslöseschutz

3/5 Zoll
Icu-Kurzschlussstrom für 240V [kA]

6
Nennstrom bei 30°C [A]

10
Nennstrom bei 45°C [A]

9,6
Nennstrom bei 55°C [A]

9,3
Lagertemperatur [°C]

von -25 bis 70
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

4000
Leiterquerschnitt (Leine) [mm²]

1 - 16
PKWIU

27.12.22.0

Nennfrequenz [Hz]

50
Anzahl der Pole

2
Nennisolationsspannung [V]

500
Nennstrom [A]

10
Schutzgrad

IP20
Verlustleistung pro Pol [W]

2,8
Verbindungstyp

Mit einer Schraube
Elektrische Festigkeit (Anzahl der Zyklen)

2000
Betriebstemperaturbereich [°C]

von -25 bis 40
Kurzschluss-Abschaltfähigkeit [kA]

6
Anzahl der Module

2
Icu-Kurzschlussstrom für 230V [kA]

6
Nennstrom bei 20°C [A]

10,4
Nennstrom bei 40°C [A]

9,7
Nennstrom bei 50°C [A]

9,4
Nennstrom bei 60°C [A]

9,1
Typ des Fehlerstromschutzschalters

HALLO
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

0,95
Anzahl der geschützten Pole

1
Leiterquerschnitt (Draht) [mm²]

1 - 25

Pozostałe dane techniczne

Polzahl (gesamt)

2
Bemessungsspannung

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Bemessungsfehlerstrom

0.03 A
Bemessungsabschaltvermögen nach IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

unverzögert
Spannungsart

AC
Auslösecharakteristik

B
Mit Verriegelungsvorrichtung

Ja
Verschmutzungsgrad

2
Breite in Teilungseinheiten

2
Ochrona przed niepożądanym wyzwoleniem

Nein
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 25 mm²

Anzahl der abgesicherten Pole

1
Bemessungsisolationsspannung Ui

500 V
Bemessungsstrom

10 A
Energiebegrenzungsklasse

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Stoßstromfestigkeit

3 kA
Frequenz

50 Hz
Mitschaltender Neutralleiter

Ja
Überspannungskategorie

3
Umgebungstemperatur während des Betriebs

-25 ... 40 °C
Einbautiefe

68 mm
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 16 mm²

Dane producenta

Producent

HAGER POLO Sp. z o. o.
Adres

43-100 Tychy Fabryczna 10
NIP

6460015532

Opakowania zbiorcze

Rodzaj opakowania	Karton	Pakiet	Paleta
Ilość	1 szt.	60 szt.	1440 szt.
Waga (kg)	0,239	14,340	342,720
Szerokość (m)	0,080	0,321	0,800
Długość (m)	0,041	0,216	1,014
Głębokość (m)	0,098	0,371	1,200

Pliki do pobrania

ADH910.pdf
