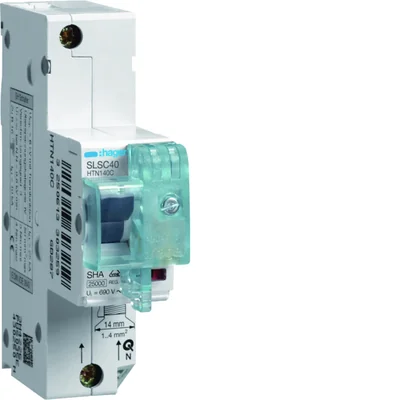

MCB SLS Selektiver Leistungsschalter 1P Cs 40A TS35 HTN140C

Indeks lokalny:
ABS014HAGE
Nr katalogowy:
HTN140C
Kod EAN:
3250613305352
Producent: HAGER
Nennfrequenz [Hz]: 60
Länge [mm]: 91
Tiefe [mm]: 85
Cena:
357,67 zł
brutto / szt.
(w tym VAT 23%)
do 10 tygodni
Na zamówienie
Ilość szt.
(wielokrotność:
1
)
Dodaj do zapytania ofertowego
Dodaj do schowka
Drukuj

Opis produktu

Selektiver Überstromschutzschalter SLS-Serie MCB.

  • 40A,
  • kann auf einem TS35 montiert werden Tragschiene oder über Sammelschienenadapter (Abstand 40 mm),
  • Auslösecharakteristik Cs:
    • Thermischer Auslöser 1,13 bis 1,45 x IN
    • Elektromagnetischer Auslöser 6,5 x 10 IN
  • Nennspannung: 230/400 V
  • Kontaktstellungsanzeige
  • Käfigklemmen:
    • massiv Leitung bis 50 mm²
    • Litze bis 35 mm²

Spezifikationen der SLS-Serie: < /p>

Der selektive Leistungsschalter bietet eine einfache Bedienung des Leistungsschalters, eine hohe Kurzschlussfestigkeit (25 kA) und volle Selektivität für geschützte Standard-Leistungsschalter. Zur vollständigen Integration mit den Grundschutzfunktionen wurden spezielle Auslösekennlinien E und Cs entwickelt, die eine vollständige Nutzung der Schutzfunktionen des gesamten Systems ermöglichen.

Dane techniczne

  • Nennfrequenz [Hz]
    60
  • Tiefe [mm]
    85
  • Anzugsmoment [Nm]
    4
  • Nennisolationsspannung [V]
    690
  • Familie
    SLS
  • Verlustleistung [W]
    8
  • Verlustleistung pro Pol [W]
    6
  • Höhe [mm]
    110
  • Mechanische Festigkeit (Anzahl der Zyklen)
    10000
  • Nennverbindungsspannung [V]
    230/400
  • Max/min Stromstärke AC Auslöseschutz
    6,5/10 Zoll
  • Lagertemperatur [°C]
    von -25 bis 80
  • Leiterquerschnitt (Leine) [mm²]
    1,5 - 35
  • PKWIU
    27.12.22.0
  • Länge [mm]
    91
  • Anzahl der Pole
    1
  • Montage
    Auf der TH-35-Schiene
  • Nennstrom [A]
    40
  • Schutzgrad
    IP20
  • Verlustleistung [W]
    6
  • Breite [mm]
    27
  • Elektrische Festigkeit (Anzahl der Zyklen)
    1500
  • Betriebstemperaturbereich [°C]
    von -25 bis 55
  • Anzahl der Module
    1.5
  • Kurzschluss-Aus-Betriebsstrom Ics [kA]
    12,5
  • Nennstoßspannung [V]
    6000
  • Leiterquerschnitt (Draht) [mm²]
    1,5 - 50

Pozostałe dane techniczne

  • Auslösecharakteristik
    Cs
  • Bemessungsstrom
    40 A
  • Bemessungsisolationsspannung Ui
    690 V
  • Mitschaltender Neutralleiter
    Nein
  • Überspannungskategorie
    4
  • Bemessungsstoßspannungsfestigkeit
    6 kV
  • Schutzart (IP)
    IP20
  • Polzahl
    1
  • Bemessungsspannung
    400 V
  • Bemessungsabschaltvermögen
    25 kA
  • Frequenz
    50 Hz
  • Verschmutzungsgrad
    3
  • Montageart
    DIN-Schiene

Dane producenta

Opakowania zbiorcze

Rodzaj opakowania Karton Pakiet Paleta Karton Pakiet Paleta
Ilość 3 szt. 24 szt. 576 szt. 3 szt. 24 szt. 576 szt.
Waga (kg) 0,990 7,990 191,800 0,990 7,990 191,800
Szerokość (m) 0,120 0,310 0,800 0,120 0,310 0,800
Długość (m) 0,080 0,210 0,990 0,080 0,210 0,990
Głębokość (m) 0,150 0,360 1,200 0,150 0,360 1,200
