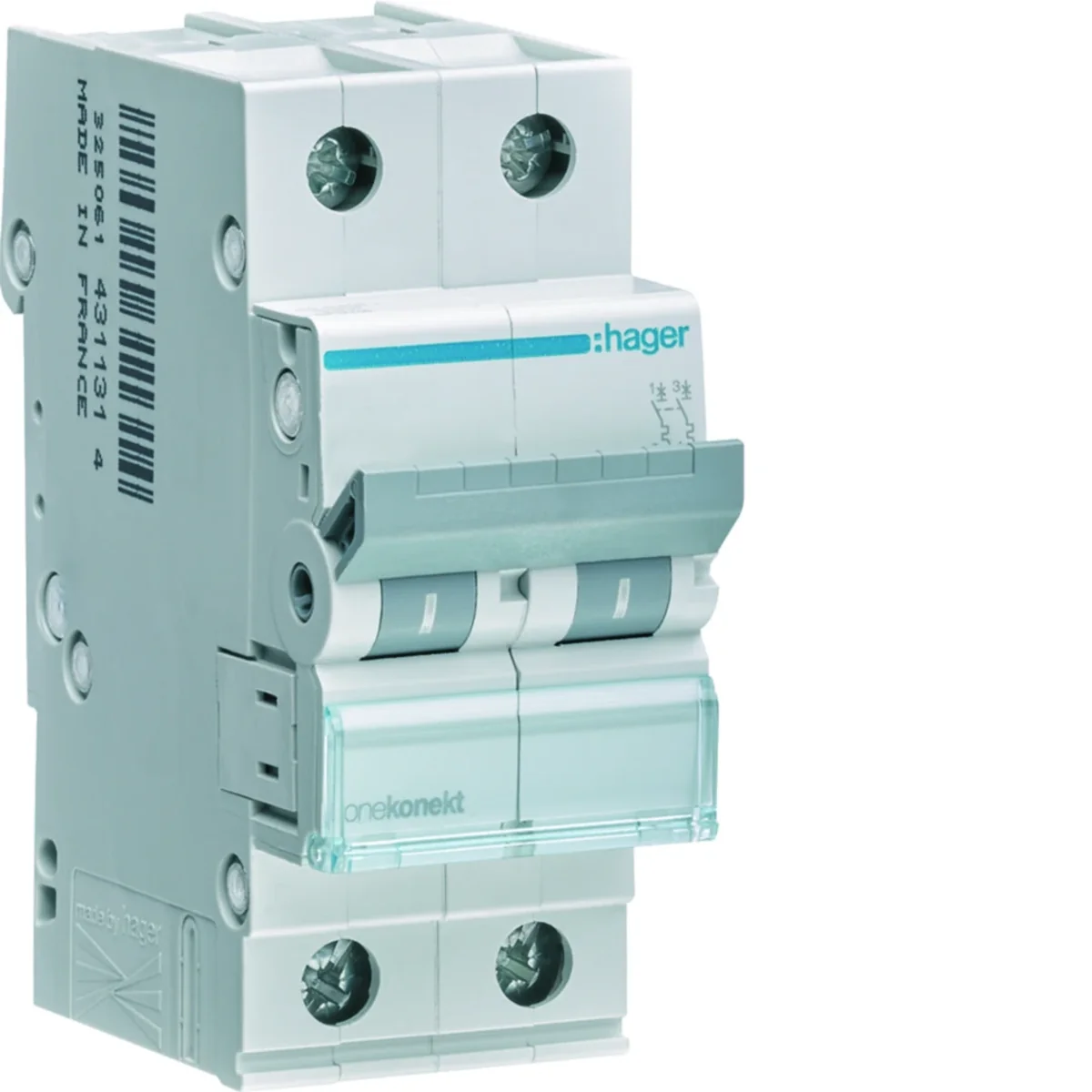

MCB-Leistungsschalter 6kA 1+N 13A Charakteristik C MCN513E
Lokaler Index:
ABC087HAGE
Katalognummer:
MCN513E
EAN-Code:
3250614314278
Preis:
21,08 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen einem Außenleiter und einem zugänglichen leitenden Teil oder einem Schutzleiter.
Technische Daten
-
MerkmaleC
-
Tiefe [mm]70
-
Anzugsmoment [Nm]2,8
-
Nennstrom [A]13
-
SchutzgradIP20
-
Verlustleistung [W]4,6
-
Breite [mm]35
-
Höhe [mm]83
-
Mechanische Festigkeit (Anzahl der Zyklen)20000
-
Nennverbindungsspannung [V]230
-
Bewertete Kurzschlussschaltkapazität Icn [kA]6
-
Max/min Stromstärke AC Auslöseschutz5/10 Zoll
-
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]3
-
Nennstrom bei 30°C [A]13
-
Nennstrom bei 45°C [A]12,2
-
Nennstrom bei 55°C [A]11,5
-
Nennstrom bei 65°C [A]10,8
-
Kurzschluss-Aus-Betriebsstrom Ics [kA]6
-
Art der VersorgungsspannungAC
-
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte0,95
-
Anzahl der geschützten Pole1
-
Nennfrequenz [Hz]60
-
Anzahl der Pole2
-
Nennisolationsspannung [V]500
-
FamilieMCB
-
Verlustleistung [W]3,5
-
Verlustleistung pro Pol [W]2.3
-
VerbindungstypMit einer Schraube
-
Elektrische Festigkeit (Anzahl der Zyklen)4000
-
Betriebstemperaturbereich [°C]von -25 bis 60
-
Kurzschluss-Abschaltfähigkeit [kA]6
-
Anzahl der Module2
-
Icu-Kurzschlussstrom für 230V [kA]10
-
Nennstrom bei 20°C [A]13,9
-
Nennstrom bei 40°C [A]12,5
-
Nennstrom bei 50°C [A]12
-
Nennstrom bei 60°C [A]11,2
-
Nennstrom bei 70°C [A]10,5
-
Lagertemperatur [°C]von -25 bis 80
-
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten1
-
Nennstoßspannung [V]4000
-
PKWIU27.12.22.0
Weitere technische Daten
-
Einbautiefe70 mm
-
Polzahl (gesamt)2
-
Bemessungsstrom13 A
-
Bemessungsisolationsspannung Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V6 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V10 kA
-
Energiebegrenzungsklasse3
-
Überspannungskategorie3
-
Zusatzeinrichtungen möglichJa
-
Schutzart (IP)IP20
-
Anschließbarer Leiterquerschnitt mehrdrähtig1 ... 25 mm²
-
AuslösecharakteristikC
-
Anzahl der abgesicherten Pole1
-
Bemessungsspannung230 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp4 kV
-
SpannungsartAC
-
Frequenz50 ... 60 Hz
-
Mitschaltender NeutralleiterJa
-
Verschmutzungsgrad2
-
Breite in Teilungseinheiten2
-
Umgebungstemperatur während des Betriebs-25 ... 70 °C
-
Anschließbarer Leiterquerschnitt eindrähtig1 ... 35 mm²
Hersteller-Details
-
HerstellerHAGER POLO Sp. z o. o.
-
Adresse43-100 Tychy Fabryczna 10
-
E-Mail
-
Steueridentifikationsnummer6460015532
-
GLN5900009931532
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta | |
| Menge | 1 stk. | 6 stk. | 72 stk. | 1728 stk. |
| Gewicht (kg) | 0,197 | 1,225 | 15,055 | 384,320 |
| Breite (m) | 0,035 | 0,100 | 0,315 | 0,800 |
| Länge (m) | 0,087 | 0,080 | 0,235 | 1,050 |
| Tiefe (m) | 0,073 | 0,230 | 0,370 | 1,200 |
