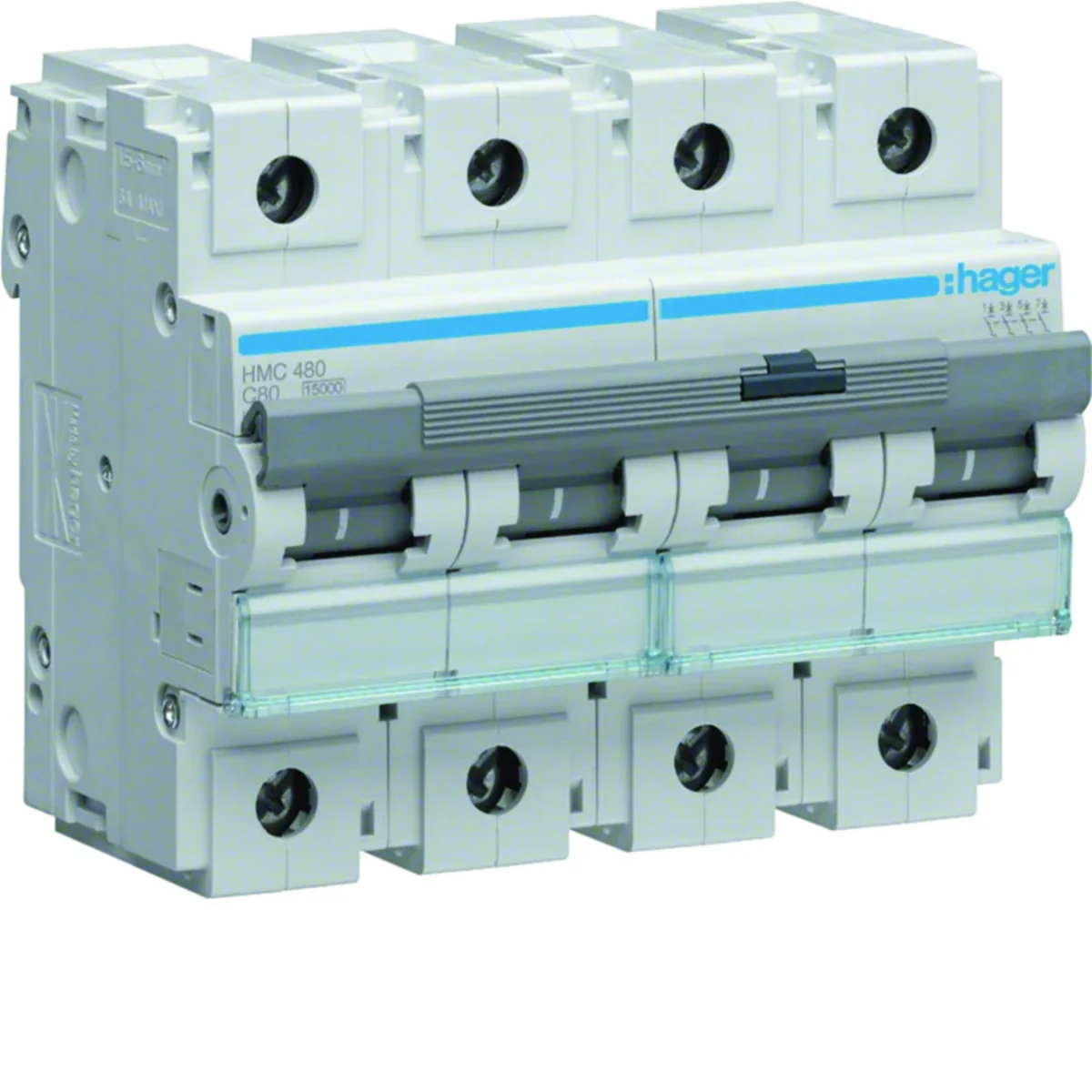

MCB-Leistungsschalter 15kA 4P C 80A HMC480

Name: MCB-Leistungsschalter 15kA 4P C 80A
Brand: HAGER
SKU: ABC036HAGE
Price: 1484.19 PLN
Availability: BackOrder

Внутрішній артикул:

ABC036HAGE

№ каталоговий:

HMC480

Код EAN:

3250613230227

Натисни на фото щоб збільшити

Виробник: HAGER

Merkmale: C

Nennfrequenz [Hz]: 60

Tiefe [mm]: 70

Дивіться повний опис

Ціна:

1 484,19 zł

brutto / шт.

(з ПДВ 23%)

до 10 тижнів

На замовлення

Кількість шт.

(багаторазовий:

)

Додати до запиту на пропозицію

Додати в буфер обміну

Роздрукувати

Запитайте про товар

Опис товару Технічні дані Інформація про виробника Об'ємна упаковка Файли для завантаження

Опис товару

MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.

Технічні дані

Merkmale

C
Tiefe [mm]

70
Anzugsmoment [Nm]

3,5 bis 5
Nennstrom [A]

80
Schutzgrad

IP20
Verlustleistung [W]

25,71
Breite [mm]

106
Höhe [mm]

90
Mechanische Festigkeit (Anzahl der Zyklen)

20000
Nennverbindungsspannung [V]

415
Anzahl der Module

6
Icu-Kurzschlussstrom für 230V [kA]

15
Icu-Kurzschlussstrom für 400V [kA]

15
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]

4,5
Nennstrom bei 30°C [A]

80
Nennstrom bei 45°C [A]

72,6
Nennstrom bei 55°C [A]

67,2
Kurzschluss-Aus-Betriebsstrom Ics [%]

50
Lagertemperatur [°C]

von -25 bis 80
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

6000
Leiterquerschnitt (Leine) [mm²]

35
PKWIU

27.12.22.0

Nennfrequenz [Hz]

60
Anzahl der Pole

4
Nennisolationsspannung [V]

500
Familie

MCB
Verlustleistung [W]

15
Verlustleistung pro Pol [W]

6,68
Verbindungstyp

Klemmen mit Ausrichtungssystem
Elektrische Festigkeit (Anzahl der Zyklen)

4000
Betriebstemperaturbereich [°C]

von -5 bis 60
Bewertete Kurzschlussschaltkapazität Icn [kA]

15
Max/min Stromstärke AC Auslöseschutz

5/10 Zoll
Icu-Kurzschlussstrom für 240V [kA]

15
Icu-Kurzschlussstrom für 415V [kA]

15
Nennstrom bei 20°C [A]

86,4
Nennstrom bei 40°C [A]

75,1
Nennstrom bei 50°C [A]

70
Nennstrom bei 60°C [A]

64,3
Kurzschluss-Aus-Betriebsstrom Ics [kA]

7,5
Art der Versorgungsspannung

AC
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

0,95
Anzahl der geschützten Pole

4
Leiterquerschnitt (Draht) [mm²]

70

Інші технічні дані

Einbautiefe

70 mm
Polzahl (gesamt)

4
Bemessungsstrom

80 A
Bemessungsisolationsspannung Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

15 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V

15 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V

15 kA
Mitschaltender Neutralleiter

Nein
Verschmutzungsgrad

3
Breite in Teilungseinheiten

6
Umgebungstemperatur während des Betriebs

-25 ... 70 °C
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 70 mm²

Auslösecharakteristik

C
Anzahl der abgesicherten Pole

4
Bemessungsspannung

415 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Spannungsart

AC
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Frequenz

50 ... 60 Hz
Überspannungskategorie

3
Zusatzeinrichtungen möglich

Ja
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 50 mm²

Інформація про виробника

Виробник

Hager Electro S.A.S.
Адреса

FR 67215 Obernai 123 boulevard d’Europe Francja
Електронна пошта

wsparcie.klienta@hager.com

Об'ємна упаковка

Свого роду пакет	Karton	Pakiet	Paleta	Karton	Pakiet	Paleta
Кількість	1 шт.	12 шт.	504 шт.	1 шт.	12 шт.	504 шт.
Вага (кг)	0,950	11,600	510,200	0,950	11,600	510,200
Ширина (м)	0,100	0,310	0,800	0,100	0,310	0,800
Довжина (м)	0,080	0,130	1,060	0,080	0,130	1,060
Глибина (м)	0,120	0,360	1,200	0,120	0,360	1,200
