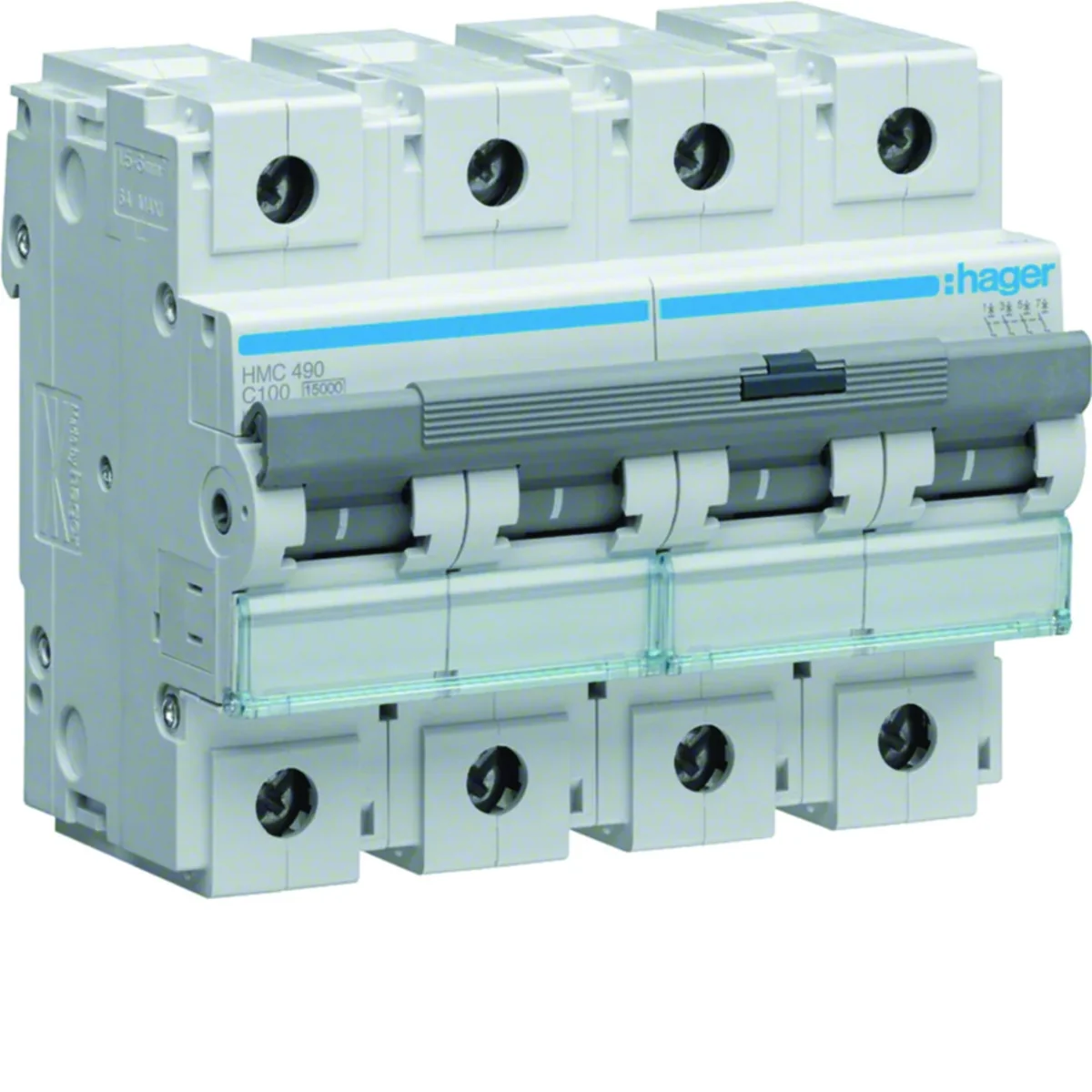

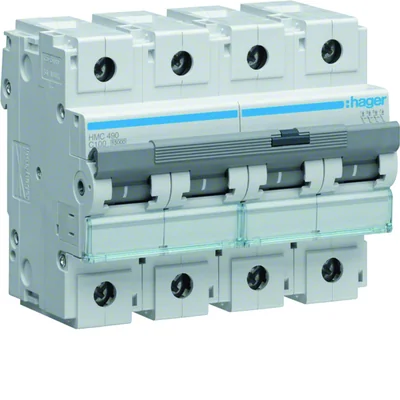

MCB-Leistungsschalter 15kA 4P C 100A HMC490
Místní index:
ABC037HAGE
Katalogové číslo.:
HMC490
EAN kód:
3250613230234
Cena:
1551,35 zł
brutto / kusů.
(včetně DPH 23%)
Dodání do 3 hodin
Vyzvednutí za 1h
Množství kusů.
(vícenásobné:
1
)
Přidat do žádosti o cenovou nabídku
Přidat do schránky
Vytisknout
Dotaz na výrobek
Popis produktu
MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.
Technické údaje
-
MerkmaleC
-
Tiefe [mm]70
-
Anzugsmoment [Nm]3,5 bis 5
-
Nennstrom [A]100
-
SchutzgradIP20
-
Verlustleistung [W]28,1
-
Breite [mm]106
-
Höhe [mm]90
-
Mechanische Festigkeit (Anzahl der Zyklen)20000
-
Nennverbindungsspannung [V]415
-
Anzahl der Module6
-
Icu-Kurzschlussstrom für 230V [kA]15
-
Icu-Kurzschlussstrom für 400V [kA]15
-
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]4,5
-
Nennstrom bei 30°C [A]100
-
Nennstrom bei 45°C [A]89,4
-
Nennstrom bei 55°C [A]81,6
-
Kurzschluss-Aus-Betriebsstrom Ics [%]50
-
Lagertemperatur [°C]von -25 bis 80
-
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten1
-
Nennstoßspannung [V]6000
-
Leiterquerschnitt (Leine) [mm²]35
-
PKWIU27.12.22.0
-
Nennfrequenz [Hz]60
-
Anzahl der Pole4
-
Nennisolationsspannung [V]500
-
FamilieMCB
-
Verlustleistung [W]15
-
Verlustleistung pro Pol [W]7,74
-
VerbindungstypKlemmen mit Ausrichtungssystem
-
Elektrische Festigkeit (Anzahl der Zyklen)4000
-
Betriebstemperaturbereich [°C]von -5 bis 60
-
Bewertete Kurzschlussschaltkapazität Icn [kA]15
-
Max/min Stromstärke AC Auslöseschutz5/10 Zoll
-
Icu-Kurzschlussstrom für 240V [kA]15
-
Icu-Kurzschlussstrom für 415V [kA]15
-
Nennstrom bei 20°C [A]108
-
Nennstrom bei 40°C [A]93,1
-
Nennstrom bei 50°C [A]85,6
-
Nennstrom bei 60°C [A]77,5
-
Kurzschluss-Aus-Betriebsstrom Ics [kA]7,5
-
Art der VersorgungsspannungAC
-
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte0,95
-
Anzahl der geschützten Pole4
-
Leiterquerschnitt (Draht) [mm²]70
Další technické údaje
-
Einbautiefe70 mm
-
Polzahl (gesamt)4
-
Bemessungsstrom100 A
-
Bemessungsisolationsspannung Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Mitschaltender NeutralleiterNein
-
Verschmutzungsgrad3
-
Breite in Teilungseinheiten6
-
Umgebungstemperatur während des Betriebs-25 ... 70 °C
-
Anschließbarer Leiterquerschnitt eindrähtig1 ... 70 mm²
-
AuslösecharakteristikC
-
Anzahl der abgesicherten Pole4
-
Bemessungsspannung415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
SpannungsartAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Frequenz50 ... 60 Hz
-
Überspannungskategorie3
-
Zusatzeinrichtungen möglichJa
-
Schutzart (IP)IP20
-
Anschließbarer Leiterquerschnitt mehrdrähtig1 ... 50 mm²
Podrobnosti o výrobci
-
VýrobceHager Electro S.A.S.
-
AdresaFR 67215 Obernai 123 boulevard d’Europe Francja
-
E-mail
Velkoobjemová balení
| Typ obalu | Karton | Pakiet | Paleta |
| Množství | 1 kusů. | 12 kusů. | 504 kusů. |
| Hmotnost (kg) | 0,940 | 11,380 | 478,290 |
| Šířka (m) | 0,100 | 0,300 | 0,800 |
| Délka (m) | 0,080 | 0,120 | 1,050 |
| Hloubka (m) | 0,120 | 0,360 | 1,200 |
