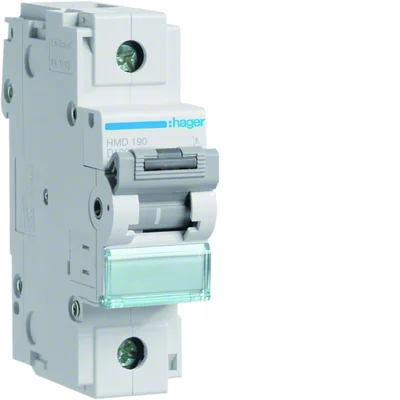

MCB-Leistungsschalter 15kA 1P D 100A HMD190
Indeks lokalny:
ABD026HAGE
Numer katalogowy:
HMD190
Kod EAN:
3250613230265
Cena:
486,42 zł
brutto / szt.
(w tym VAT 23%)
Na zamówienie
Ilość szt.
(wielokrotność:
1
)
Dodaj do zapytania ofertowego
Dodaj do schowka
Drukuj
Zapytaj o produkt
Opis produktu
MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.
Dane techniczne
-
MerkmaleD
-
Tiefe [mm]70
-
Anzugsmoment [Nm]3,5 bis 5
-
Nennstrom [A]100
-
SchutzgradIP20
-
Verlustleistung [W]6,48
-
Breite [mm]27
-
Höhe [mm]90
-
Mechanische Festigkeit (Anzahl der Zyklen)20000
-
Nennverbindungsspannung [V]240/415
-
Anzahl der Module1.5
-
Icu-Kurzschlussstrom für 230V [kA]15
-
Icu-Kurzschlussstrom für 400V [kA]15
-
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]4,5
-
Nennstrom bei 30°C [A]100
-
Nennstrom bei 45°C [A]89,4
-
Nennstrom bei 55°C [A]81,6
-
Kurzschluss-Aus-Betriebsstrom Ics [%]50
-
Lagertemperatur [°C]von -25 bis 80
-
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten1
-
Nennstoßspannung [V]6000
-
Leiterquerschnitt (Leine) [mm²]35
-
PKWIU27.12.22.0
-
Nennfrequenz [Hz]60
-
Anzahl der Pole1
-
Nennisolationsspannung [V]500
-
FamilieMCB
-
Verlustleistung [W]15
-
Verlustleistung pro Pol [W]6,48
-
VerbindungstypKlemmen mit Ausrichtungssystem
-
Elektrische Festigkeit (Anzahl der Zyklen)4000
-
Betriebstemperaturbereich [°C]von -5 bis 60
-
Bewertete Kurzschlussschaltkapazität Icn [kA]15
-
Max/min Stromstärke AC Auslöseschutz10/20 Zoll
-
Icu-Kurzschlussstrom für 240V [kA]15
-
Icu-Kurzschlussstrom für 415V [kA]15
-
Nennstrom bei 20°C [A]108
-
Nennstrom bei 40°C [A]93,1
-
Nennstrom bei 50°C [A]85,6
-
Nennstrom bei 60°C [A]77,5
-
Kurzschluss-Aus-Betriebsstrom Ics [kA]7,5
-
Art der VersorgungsspannungAC
-
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte0,95
-
Anzahl der geschützten Pole1
-
Leiterquerschnitt (Draht) [mm²]70
Pozostałe dane techniczne
-
Einbautiefe70 mm
-
Polzahl (gesamt)1
-
Bemessungsstrom100 A
-
Bemessungsisolationsspannung Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V15 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Mitschaltender NeutralleiterNein
-
Verschmutzungsgrad3
-
Breite in Teilungseinheiten1.5
-
Umgebungstemperatur während des Betriebs-25 ... 70 °C
-
Anschließbarer Leiterquerschnitt eindrähtig1 ... 70 mm²
-
AuslösecharakteristikD
-
Anzahl der abgesicherten Pole1
-
Bemessungsspannung415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
SpannungsartAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V15 kA
-
Frequenz50 ... 60 Hz
-
Überspannungskategorie3
-
Zusatzeinrichtungen möglichJa
-
Schutzart (IP)IP20
-
Anschließbarer Leiterquerschnitt mehrdrähtig1 ... 50 mm²
Dane producenta
-
ProducentHager Electro S.A.S.
-
AdresFR 67215 Obernai 123 boulevard d’Europe Francja
Opakowania zbiorcze
| Rodzaj opakowania | Karton | Pakiet | Paleta |
| Ilość | 1 szt. | 36 szt. | 1512 szt. |
| Waga (kg) | 0,245 | 8,945 | 398,690 |
| Szerokość (m) | 0,080 | 0,310 | 0,800 |
| Długość (m) | 0,040 | 0,130 | 1,050 |
| Głębokość (m) | 0,100 | 0,360 | 1,200 |
