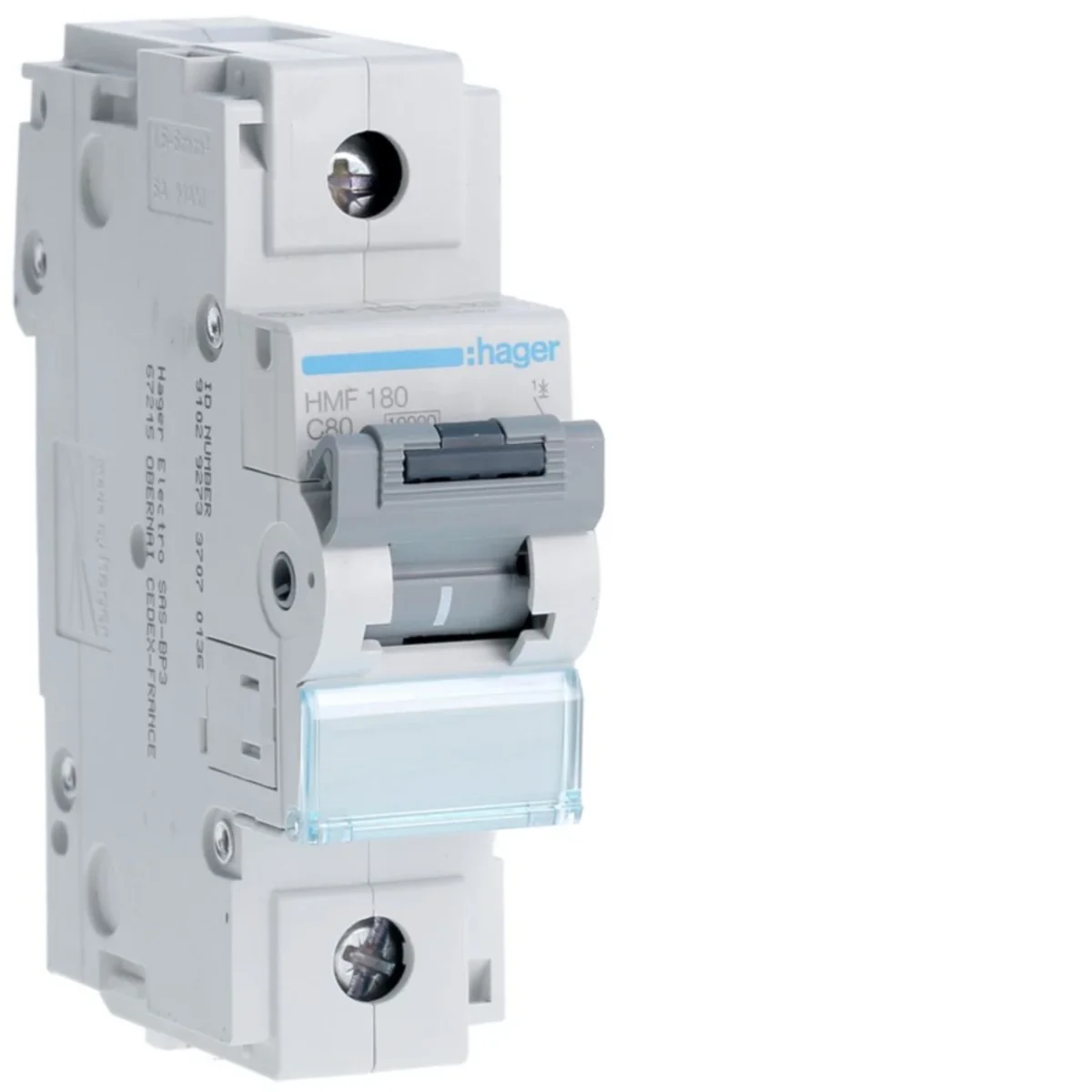

MCB-Leistungsschalter 10kA 1P C 80A HMF180
Lokaler Index:
ABC039HAGE
Katalognummer:
HMF180
EAN-Code:
3250613230975
Preis:
86,99 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.
Technische Daten
-
MerkmaleC
-
Tiefe [mm]70
-
Anzugsmoment [Nm]3,5 bis 5
-
Nennstrom [A]80
-
SchutzgradIP20
-
Verlustleistung [W]6,18
-
Breite [mm]27
-
Höhe [mm]90
-
Mechanische Festigkeit (Anzahl der Zyklen)20000
-
Nennverbindungsspannung [V]240/415
-
Anzahl der Module1.5
-
Icu-Kurzschlussstrom für 230V [kA]10
-
Icu-Kurzschlussstrom für 400V [kA]10
-
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]4,5
-
Nennstrom bei 30°C [A]80
-
Nennstrom bei 45°C [A]72,6
-
Nennstrom bei 55°C [A]67,2
-
Kurzschluss-Aus-Betriebsstrom Ics [%]75
-
Lagertemperatur [°C]von -25 bis 80
-
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten1
-
Nennstoßspannung [V]6000
-
Leiterquerschnitt (Leine) [mm²]35
-
PKWIU27.12.22.0
-
Nennfrequenz [Hz]60
-
Anzahl der Pole1
-
Nennisolationsspannung [V]500
-
FamilieMCB
-
Verlustleistung [W]15
-
Verlustleistung pro Pol [W]6,18
-
VerbindungstypKlemmen mit Ausrichtungssystem
-
Elektrische Festigkeit (Anzahl der Zyklen)4000
-
Betriebstemperaturbereich [°C]von -5 bis 60
-
Bewertete Kurzschlussschaltkapazität Icn [kA]10
-
Max/min Stromstärke AC Auslöseschutz5/10 Zoll
-
Icu-Kurzschlussstrom für 240V [kA]10
-
Icu-Kurzschlussstrom für 415V [kA]10
-
Nennstrom bei 20°C [A]86,4
-
Nennstrom bei 40°C [A]75,1
-
Nennstrom bei 50°C [A]70
-
Nennstrom bei 60°C [A]64,3
-
Kurzschluss-Aus-Betriebsstrom Ics [kA]7,5
-
Art der VersorgungsspannungAC
-
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte0,95
-
Anzahl der geschützten Pole1
-
Leiterquerschnitt (Draht) [mm²]70
Weitere technische Daten
-
Einbautiefe70 mm
-
Polzahl (gesamt)1
-
Bemessungsstrom80 A
-
Bemessungsisolationsspannung Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V10 kA
-
Mitschaltender NeutralleiterNein
-
Verschmutzungsgrad3
-
Breite in Teilungseinheiten1.5
-
Umgebungstemperatur während des Betriebs-25 ... 70 °C
-
Anschließbarer Leiterquerschnitt eindrähtig1 ... 70 mm²
-
AuslösecharakteristikC
-
Anzahl der abgesicherten Pole1
-
Bemessungsspannung415 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
SpannungsartAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V10 kA
-
Frequenz50 ... 60 Hz
-
Überspannungskategorie3
-
Zusatzeinrichtungen möglichJa
-
Schutzart (IP)IP20
-
Anschließbarer Leiterquerschnitt mehrdrähtig1 ... 50 mm²
Hersteller-Details
-
HerstellerHAGER POLO Sp. z o. o.
-
Adresse43-100 Tychy Fabryczna 10
-
E-Mail
-
Steueridentifikationsnummer6460015532
-
GLN5900009931532
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta | |
| Menge | 1 stk. | 1 stk. | 36 stk. | 1728 stk. |
| Gewicht (kg) | 0,240 | 0,245 | 8,905 | 450,440 |
| Breite (m) | 0,026 | 0,080 | 0,315 | 0,800 |
| Länge (m) | 0,090 | 0,040 | 0,125 | 1,158 |
| Tiefe (m) | 0,072 | 0,100 | 0,360 | 1,200 |
