MCB-Leistungsschalter 10kA 1+N 16A Charakteristik C NCN516

Name: MCB-Leistungsschalter 10kA 1+N 16A Charakteristik C
Brand: HAGER
SKU: ABC095HAGE
Price: 129.13 PLN

Indeks lokalny:

ABC095HAGE

Nr katalogowy:

NCN516

Kod EAN:

3250614615221

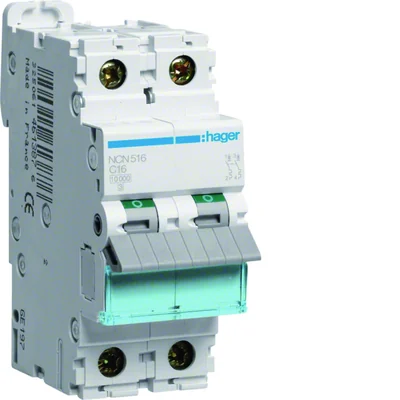

MCB-Leistungsschalter 10kA 1+N 16A Charakteristik C

Kliknij zdjęcie, aby powiększyć

Producent: HAGER

Merkmale: C

Tiefe [mm]: 70

Anzahl der Pole: 2

Zobacz cały opis

Cena:

129,13 zł

brutto / szt.

(w tym VAT 23%)

Dostawa do 3h

do 10 tygodni (dni robocze)

Odbiór za 1h

Ilość szt.

(wielokrotność:

1

)

Dodaj do zapytania ofertowego

Dodaj do schowka

Drukuj

Zapytaj o produkt

Opis produktu Dane techniczne Dane producenta Opakowania zbiorcze Pliki do pobrania

Opis produktu

MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.

Dane techniczne

Merkmale

C
Anzahl der Pole

2
Nennisolationsspannung [V]

500
Familie

MCB
Verlustleistung [W]

3,5
Verlustleistung pro Pol [W]

2,7
Höhe [mm]

83
Mechanische Festigkeit (Anzahl der Zyklen)

20000
Nennverbindungsspannung [V]

240
Anzahl der Module

2
Max/min Stromstärke AC Auslöseschutz

5/10 Zoll
Kapazität der Eingangsklemme (Draht) [mm2]

1/35
Kapazität der Ausgangsklemme (Draht) [mm2]

1/35
Icu-Kurzschlussstrom für 240V [kA]

15
Nennstrom bei 30°C [A]

16
Nennstrom bei 45°C [A]

14,54
Nennstrom bei 55°C [A]

13,48
Nennstrom bei 65°C [A]

12,32
Lagertemperatur [°C]

von -25 bis 80
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten

1
Nennstoßspannung [V]

6000
PKWIU

27.12.22.0

Tiefe [mm]

70
Anzugsmoment [Nm]

2,8
Nennstrom [A]

16
Schutzgrad

IP20
Verlustleistung [W]

5,34
Breite [mm]

35
Elektrische Festigkeit (Anzahl der Zyklen)

4000
Betriebstemperaturbereich [°C]

von -25 bis 60
Kurzschluss-Abschaltfähigkeit [kA]

10
Maximale Betriebsspannung [V]

253
Kapazität der Eingangsklemme (Seil) [mm2]

1/25
Kapazität der Ausgangsklemme (Seil) [mm2]

1/25
Icu-Kurzschlussstrom für 230V [kA]

15
Nennstrom bei 20°C [A]

16,9
Nennstrom bei 40°C [A]

15,04
Nennstrom bei 50°C [A]

14,02
Nennstrom bei 60°C [A]

12,91
Nennstrom bei 70°C [A]

11,7
Art der Versorgungsspannung

AC
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte

0,95
Anzahl der geschützten Pole

1

Pozostałe dane techniczne

Einbautiefe

70 mm
Polzahl (gesamt)

2
Bemessungsstrom

16 A
Bemessungsisolationsspannung Ui

500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V

10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V

15 kA
Energiebegrenzungsklasse

3
Überspannungskategorie

3
Zusatzeinrichtungen möglich

Ja
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 25 mm²

Auslösecharakteristik

C
Anzahl der abgesicherten Pole

1
Bemessungsspannung

230 V
Znamionowe napięcie udarowe wytrzymywane Uimp

6 kV
Spannungsart

AC
Frequenz

50 ... 60 Hz
Mitschaltender Neutralleiter

Ja
Verschmutzungsgrad

2
Breite in Teilungseinheiten

2
Umgebungstemperatur während des Betriebs

-25 ... 70 °C
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 35 mm²

Dane producenta

Producent

Hager Electro S.A.S.
Adres

FR 67215 Obernai 123 boulevard d’Europe Francja
Email

wsparcie.klienta@hager.com

Opakowania zbiorcze

Rodzaj opakowania	Karton	Pakiet	Paleta
Ilość	6 szt.	72 szt.	1728 szt.
Waga (kg)	1,240	14,970	359,420
Szerokość (m)	0,090	0,310	0,800
Długość (m)	0,080	0,230	1,070
Głębokość (m)	0,220	0,370	1,200

Pliki do pobrania

DECLARATION_24_3594_09_24.pdf

rohs_declaration_NCN5164.pdf

NCN516.pdf
