317235
0

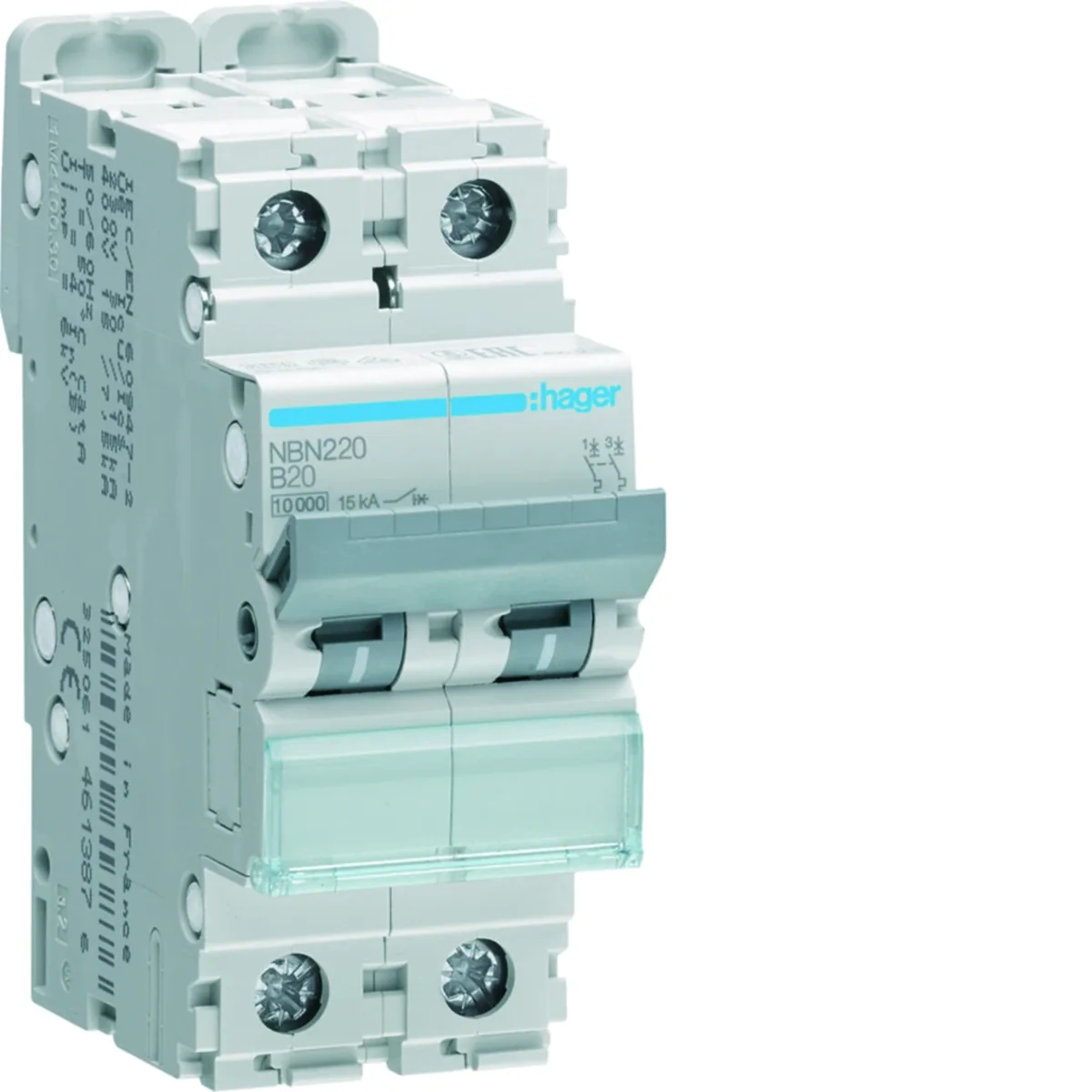

MCB-Leistungsschalter, 10 kA, 2-polig, 20 A, Charakteristik B NBN220
Lokaler Index:
ABB048HAGE
Katalognummer:
NBN220
EAN-Code:
3250614613883
Preis:
28,82 €
brutto / stk.
(inklusive MwSt 23%)
Lieferung in 3h
Abholung in 1 Stunde
Menge stk.
(mehrere:
1
)
Zur Zwischenablage hinzufügen
Drucken
Fragen Sie nach dem Produkt
Produktbeschreibung
MCB-Schutzschalter zum Schutz der Elektroinstallation vor den Auswirkungen von Kurzschlüssen und Überlastungen. Es kann auch als Mittel zum Schutz vor elektrischem Schlag verwendet werden – automatische Abschaltung im Falle eines Kurzschlusses mit vernachlässigbarer Impedanz zwischen dem Außenleiter und dem zugänglichen leitfähigen Teil oder dem Schutzleiter.
Technische Daten
-
MerkmaleB
-
Tiefe [mm]70
-
Anzugsmoment [Nm]2,8
-
Nennstrom [A]20
-
SchutzgradIP20
-
Verlustleistung [W]5,29
-
Breite [mm]35
-
Höhe [mm]83
-
Mechanische Festigkeit (Anzahl der Zyklen)20000
-
Nennverbindungsspannung [V]400
-
Max/min Stromstärke AC Auslöseschutz3/5 Zoll
-
Kapazität der Eingangsklemme (Draht) [mm2]1/35
-
Kapazität der Ausgangsklemme (Draht) [mm2]1/35
-
Nennstrom bei 20°C [A]21,02
-
Nennstrom bei 40°C [A]18,93
-
Nennstrom bei 50°C [A]17,8
-
Nennstrom bei 60°C [A]16,58
-
Nennstrom bei 70°C [A]15,28
-
Art der VersorgungsspannungAC
-
Korrekturfaktor des Nennstroms für 3 nebeneinander installierte Geräte0,95
-
Anzahl der geschützten Pole2
-
Nennfrequenz [Hz]60
-
Anzahl der Pole2
-
Nennisolationsspannung [V]500
-
FamilieMCB
-
Verlustleistung [W]4,5
-
Verlustleistung pro Pol [W]2,68
-
VerbindungstypMit einer Schraube
-
Elektrische Festigkeit (Anzahl der Zyklen)4000
-
Betriebstemperaturbereich [°C]von -25 bis 60
-
Anzahl der Module2
-
Kapazität der Eingangsklemme (Seil) [mm2]1/25
-
Kapazität der Ausgangsklemme (Seil) [mm2]1/25
-
Kurzschlussstrom-Grenzstrom pro Pol für 400V [kA]3
-
Nennstrom bei 30°C [A]20
-
Nennstrom bei 45°C [A]18,37
-
Nennstrom bei 55°C [A]17,2
-
Nennstrom bei 65°C [A]15,94
-
Lagertemperatur [°C]von -25 bis 80
-
Korrekturfaktor für den Nennstrom bei 2 nebeneinander installierten Geräten1
-
Nennstoßspannung [V]6000
-
PKWIU27.12.22.0
Weitere technische Daten
-
Einbautiefe70 mm
-
Polzahl (gesamt)2
-
Bemessungsstrom20 A
-
Bemessungsisolationsspannung Ui500 V
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V10 kA
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V15 kA
-
Energiebegrenzungsklasse3
-
Überspannungskategorie3
-
Zusatzeinrichtungen möglichJa
-
Schutzart (IP)IP20
-
Anschließbarer Leiterquerschnitt mehrdrähtig1 ... 25 mm²
-
AuslösecharakteristikB
-
Anzahl der abgesicherten Pole2
-
Bemessungsspannung400 V
-
Znamionowe napięcie udarowe wytrzymywane Uimp6 kV
-
SpannungsartAC
-
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V30 kA
-
Frequenz50 ... 60 Hz
-
Mitschaltender NeutralleiterNein
-
Verschmutzungsgrad2
-
Breite in Teilungseinheiten2
-
Umgebungstemperatur während des Betriebs-25 ... 70 °C
-
Anschließbarer Leiterquerschnitt eindrähtig1 ... 35 mm²
Hersteller-Details
-
HerstellerHAGER POLO Sp. z o. o.
-
Adresse43-100 Tychy Fabryczna 10
-
E-Mail
-
Steueridentifikationsnummer6460015532
-
GLN5900009931532
Großpackungen
| Eine Art Paket | Karton | Pakiet | Paleta | |
| Menge | 1 stk. | 6 stk. | 72 stk. | 1728 stk. |
| Gewicht (kg) | 0,216 | 1,380 | 16,930 | 429,320 |
| Breite (m) | 0,035 | 0,100 | 0,323 | 0,800 |
| Länge (m) | 0,087 | 0,082 | 0,237 | 1,050 |
| Tiefe (m) | 0,073 | 0,225 | 0,370 | 1,200 |
