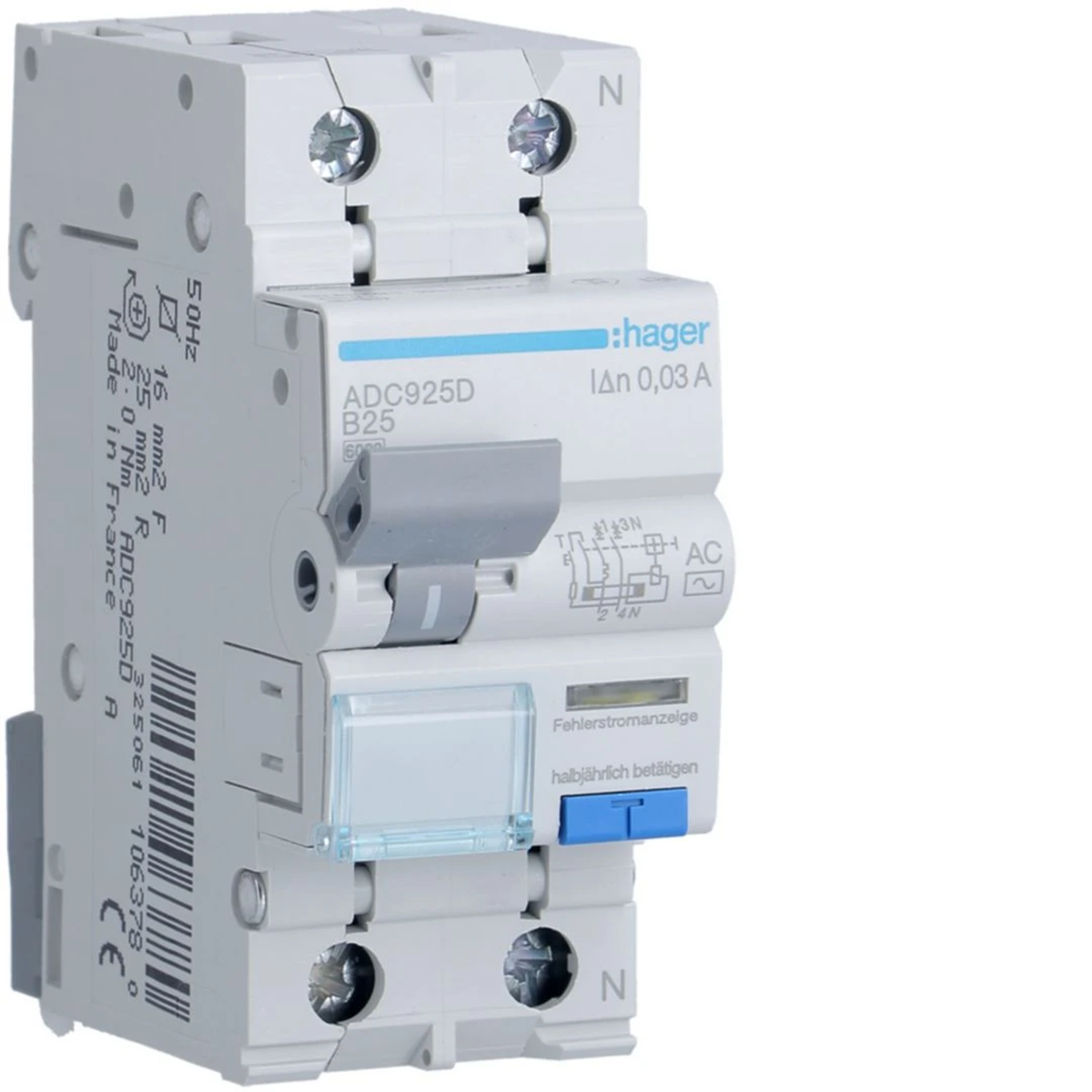

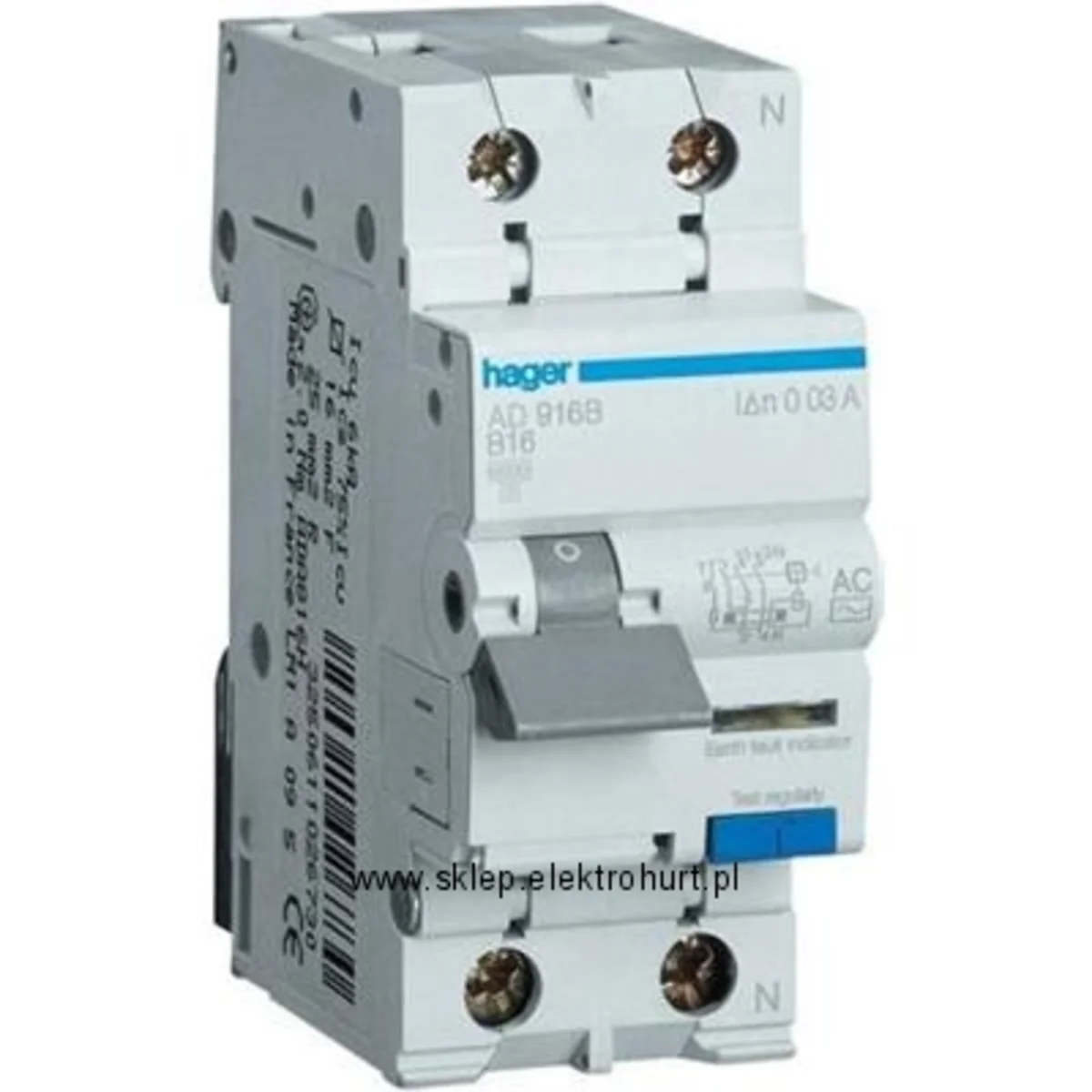

Fehlerstromschutzschalter mit Überstromelement Icn = 6000 A, Typ AC
• Fehlerstromschutzschalter mit hochempfindlichem Überstromelement, AC-Fehlerströme (sinusförmiger Wechselstrom),
• Bemessungsbetriebsspannung 230 V AC,
• Bemessungsbetriebsdifferenzstrom: 30 mA,
• Bemessungskurzschlussausschaltvermögen: 6000 A,
• Auslösecharakteristik für das Überstromelement: B oder C,
• optische Betätigungsanzeige,
• Beschreibungsfeld mit Sicherheitsklappe,
• umfangreiches Zubehörsortiment,
• über horizontale Kammschienen anschließbar,
• Käfigklemmen Draht bis 25 mm2, Litze bis 16 mm2,
• Schutzart: IP2X für Klemmen, IP40 für das in die Schaltanlage eingebaute Gerät.

Tiefe [mm]

68
Anzahl der Pole

2
Nennspannung [V]

230
Differentialstrom [mA]

30
Breite [mm]

35
Höhe [mm]

83
Anzahl der Module

2

Anzahl der Module

2
Stoßspannung [kV]

6000
Nennisolationsspannung [V]

2000
Nennstrom [A]

25
Auslöseart

AC
Bemessungskurzschlusskapazität [kA]

6
PKWIU

27.12.22.0

Other technical data

Polzahl (gesamt)

2
Bemessungsspannung

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Bemessungsfehlerstrom

0.03 A
Energiebegrenzungsklasse

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Stoßstromfestigkeit

0.25 kA
Frequenz

50 Hz
Mitschaltender Neutralleiter

Ja
Überspannungskategorie

3
Umgebungstemperatur während des Betriebs

-25 ... 40 °C
Einbautiefe

68 mm
Schutzart (IP)

IP20
Anschließbarer Leiterquerschnitt mehrdrähtig

1 ... 16 mm²

Anzahl der abgesicherten Pole

1
Bemessungsisolationsspannung Ui

500 V
Bemessungsstrom

25 A
Fehlerstrom-Typ

AC
Bemessungsabschaltvermögen nach IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

unverzögert
Spannungsart

AC
Auslösecharakteristik

B
Mit Verriegelungsvorrichtung

Nein
Verschmutzungsgrad

2
Breite in Teilungseinheiten

2
Ochrona przed niepożądanym wyzwoleniem

Nein
Anschließbarer Leiterquerschnitt eindrähtig

1 ... 25 mm²

Manufacturer details

Manufacturer

HAGER POLO Sp. z o. o.
Address

43-100 Tychy Fabryczna 10
E-mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Tax identification number

6460015532
GLN

5900009931532

A kind of package		Karton	Pakiet	Paleta
Quantity	1 pcs.	1 pcs.	60 pcs.	1440 pcs.
Weight (kg)	0,220	0,225	13,890	356,360
Width (m)	0,035	0,080	0,315	0,800
Length (m)	0,085	0,040	0,215	1,006
Depth (m)	0,071	0,095	0,360	1,200
