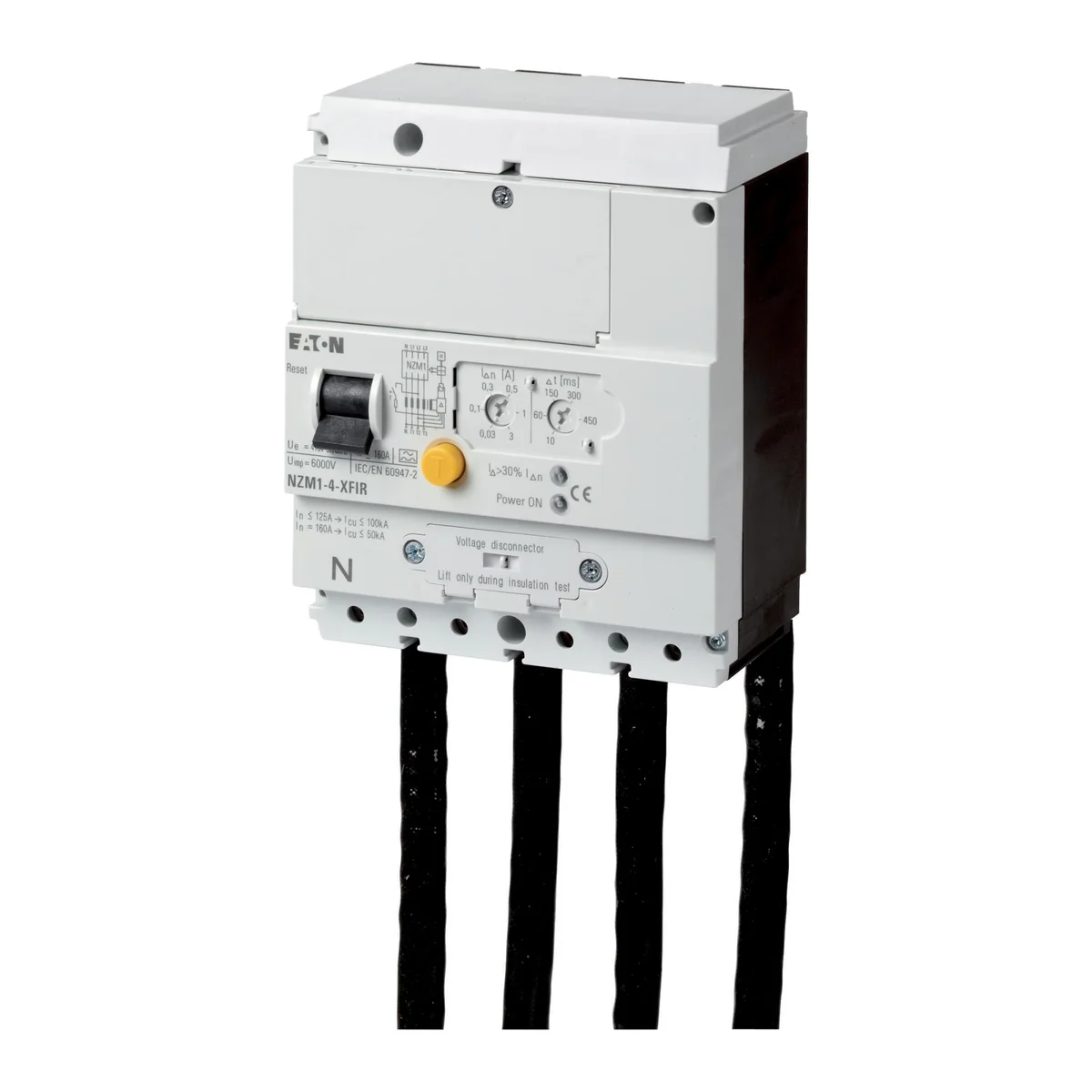

Erdschlussauslöser, 0,03-3A, 4b, rechts 104608

Das optionale Zubehör für die NZM-Leistungsschalterreihe umfasst eine breite Palette an Geräten, die für den internationalen Einsatz geeignet sind. Dank der modularen Funktionsgruppen ist die Installation flexibel und einfach. Hinweis: Entspricht IEC/EN 60947-2 ohne UL/CSA-Zulassung. Kann in drei- und einphasigen Installationen verwendet werden. Empfindlichkeit gegenüber Stoßströmen nach dem Prinzip der Summenströme. Für 3- und 4-polige NZM1(-4) ACBs und N1(-4) Lastschalter. Abhängig von der Netzspannung Ue = 200 .. 415 V 50/60 Hz. Bei I △n = 0,03 A: Verzögerungszeit t v immer auf 10ms eingestellt. Warnmeldung > 30 % I △n über gelbe LED. Auslösemeldung über bis zu 2 aufsteckbare Hilfsschalter (HIAFI): S = M22-K01, ZR = M22-K10 wird über die Resetwippe zurückgesetzt. Beim Einsatz von auslösenden Hilfsschaltern im FI-Block arbeitet der Öffnerkontakt als Schließerkontakt und der Schließerkontakt als Öffnerkontakt. Doppelter Kontakt ist nicht gestattet. Nicht kombinierbar mit einem Isoliergehäuse oder einem Hauptschalter-Montagesatz zur Montage an einer Seitenwand mit Montagewinkel. NZM1-XFI..R darf nicht in Kombination mit der unteren Abdeckung NZM1-XUSA verwendet werden. NZM1-XFI..U Nicht kombinierbar mit Isoliergehäuse oder Hauptschalter-Anbausatz für seitliche Montage mit Montagewinkel. Das Nenn-Kurzschlussausschaltvermögen wird durch NZM1, NS1 definiert. Beim Lasttrennschalter N1 durch den aufgebrachten Vorschutz. Siehe technische Daten. Anwendbar für: NZM1-4, N1-4
