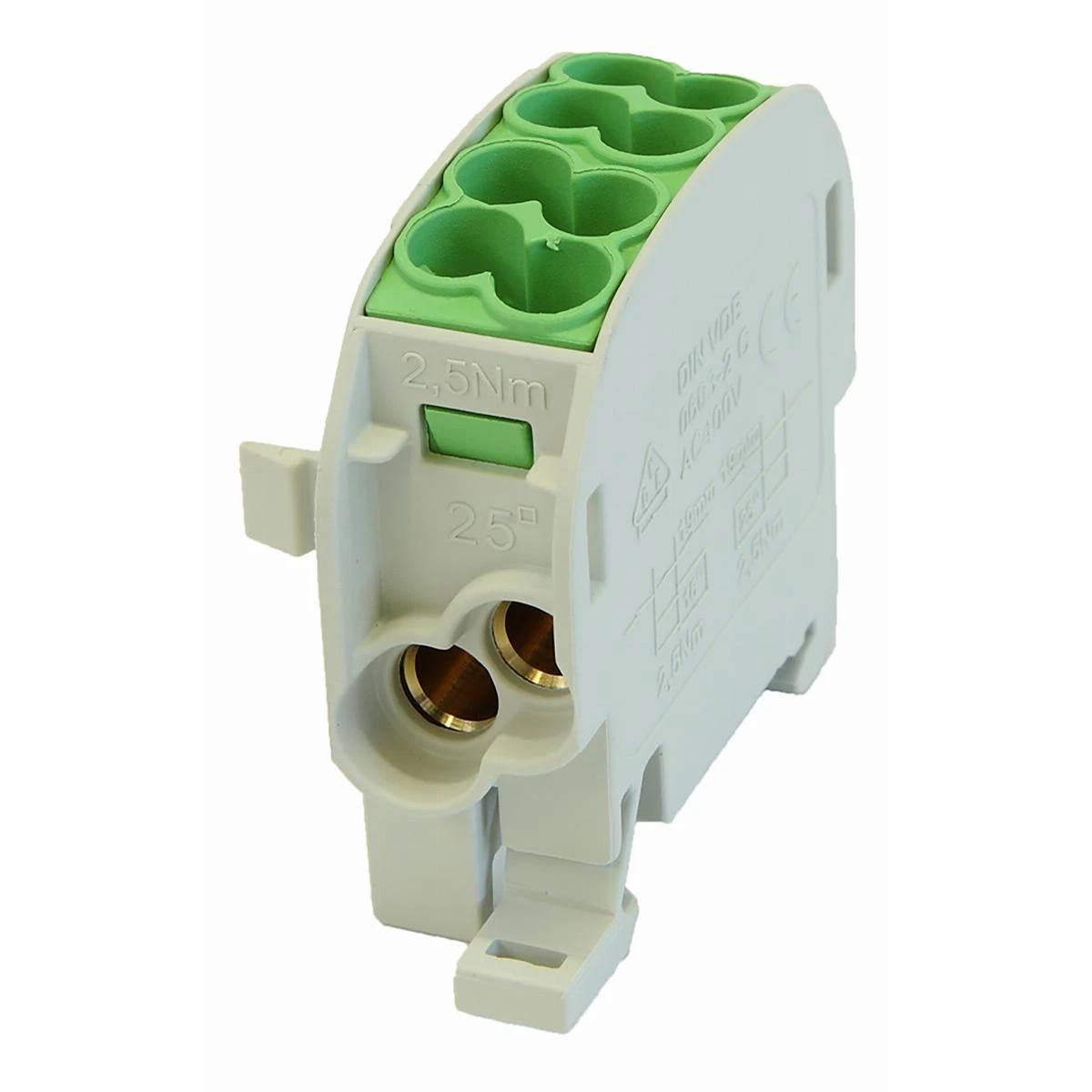

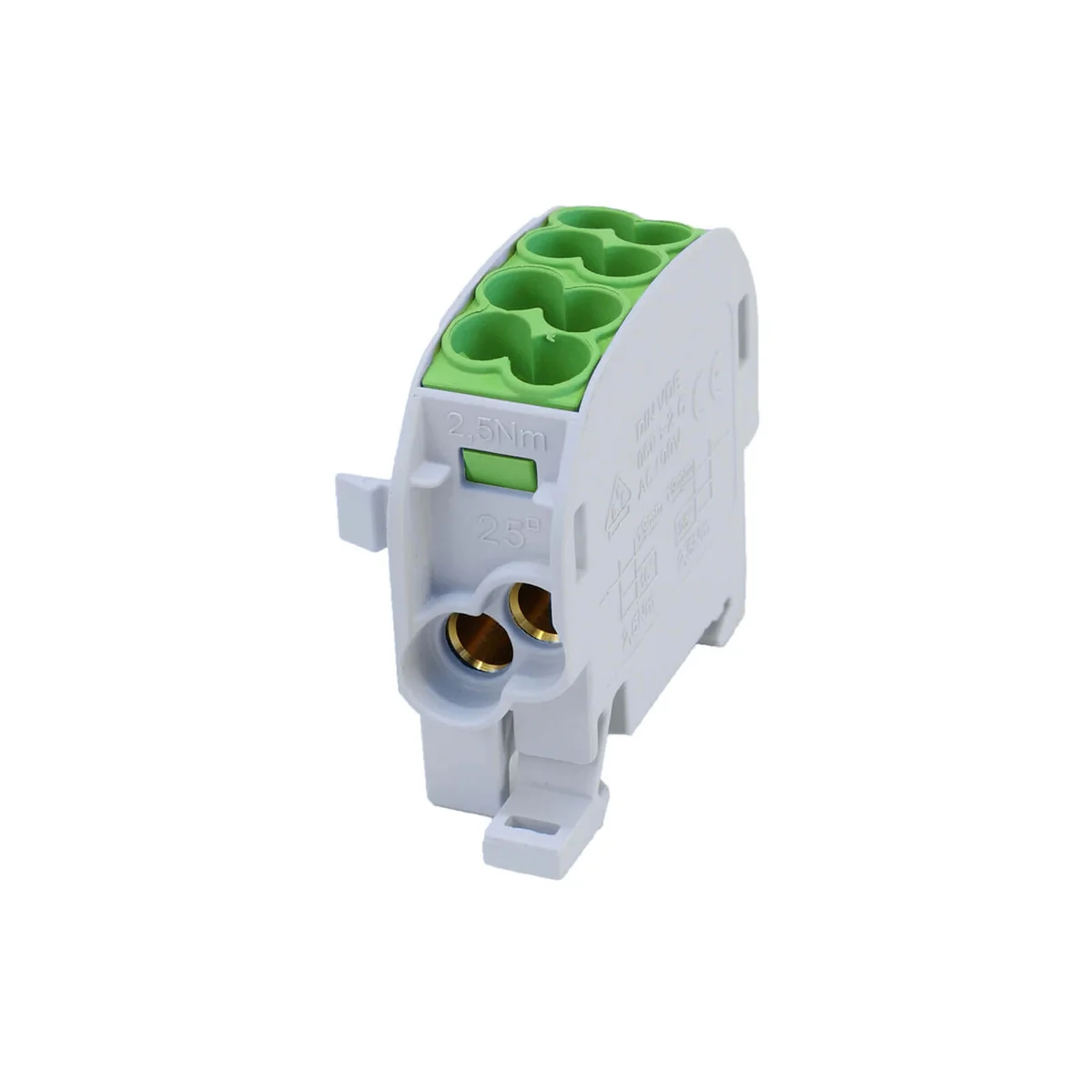

AL/CU SCB 25 odbočný rozvodný blok, zelený 81501005

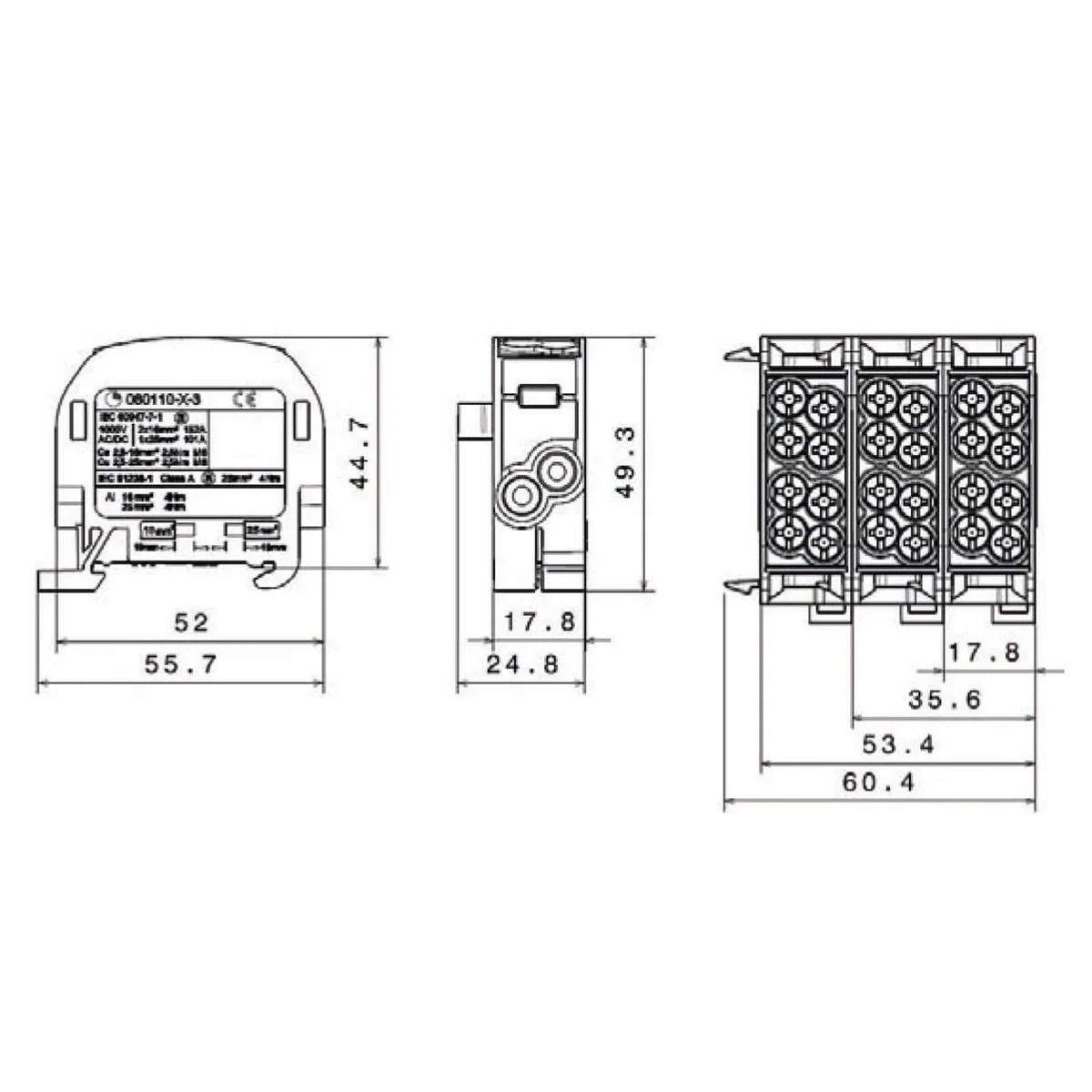

SCB je velmi důležitý rozvodný blok, se kterým by se měl instalatér setkat při připojování napájecích kabelů umístěných v zařízeních i objektech. V případě tohoto produktu můžeme připojit kabely od 2,5 mm2 do 70 mm2 a kabely vybavené koncovkou od 1,5 mm2 do 50 mm2. Vlastností, která odlišuje bloky SCB od všech ostatních podobných produktů dostupných na polském trhu, je jejich šířka. V případě SCB 25 je to pouze 17,8 mm. Jedná se o rozměr, který po přepočtu na délku standardní lišty TS 35 používané v připojovacích skříních a rozvaděčích umožňuje instalaci většího počtu SCB v řadě. To má velký význam při využití prostoru vyhrazeného pro rozvodné a odbočné bloky v prostoru každé elektrické skříně. Díky tomu má instalatér větší možnosti pro volné vedení kabelů. Další výhodou je odolnost svorek blokujících kabely v jádru SCB. Každý kabel zasunutý do SCB je upevněn dvěma závitovými kolíky. Pomocí vhodného šroubováku lze v inovativně navrženém jádře trvale upevnit kabel se specifickým průřezem. Konstrukce pouzdra jističe SCB zabraňuje vypadávání šroubů. Všechny jističe SCB lze zapojovat v sekcích a tří-, čtyř- a pětipólové jističe SCB lze navíc instalovat v horizontální i vertikální poloze. Tuto možnost umístění jističe SCB v připojovacích skříních a rozvaděčích by měl ocenit každý instalatér, který se při své práci setkává s určitým nedostatkem prostoru. Distribuční a odbočné bloky mohou využít také distributoři a majitelé elektrických sítí při připojování objektů.

Charakteristika:

• Výrobky určené pro hliníkové nebo měděné vodiče
• Kompaktní a robustní konstrukce
• Pouzdro chrání před náhodným kontaktem s živými částmi
• Významné úspory pro uživatele díky optimalizovanému mosaznému tělesu
• Použití pro střídavé/stejnosměrné napětí
• Modulární systém, stohovatelný a připojitelný
• Rychlejší instalace díky zjednodušené montáži šrouby, uchycené šrouby k plastovému pouzdru a bez nutnosti dalších upevňovacích prvků

Oblasti použití:

• Strojobnictví
• Výrobní závody
• Automatizace
• Rozváděče
• Větrné turbíny
• Solární technologie
• Elektromobilita

Konstrukce modulu:

• Konstrukce zabraňující vypadávání šroubů
• Pouzdro chránící před náhodným kontaktem prstů s aktivními částmi
• Každý vodič je upevněn dvěma závitovými kolíky
• Unikátní konstrukce jádra
• Zaoblené hrany
• Otevřená upevňovací oblast
• Modulární systém, umožňuje zapojení v sekcích
• Vhodné pro Al a Cu vodiče
• Instalace na lištu TS 35 (horizontální)
• Instalace na lištu TS 35 (vertikální)

Certifikáty, shoda a bezpečnost:

• IEC 60947-7-1
• IEC 61238-1 (třída A)
• DIN VDE 0603-3-1
• UL-1059 / CSA C22.2 č. 158-10
