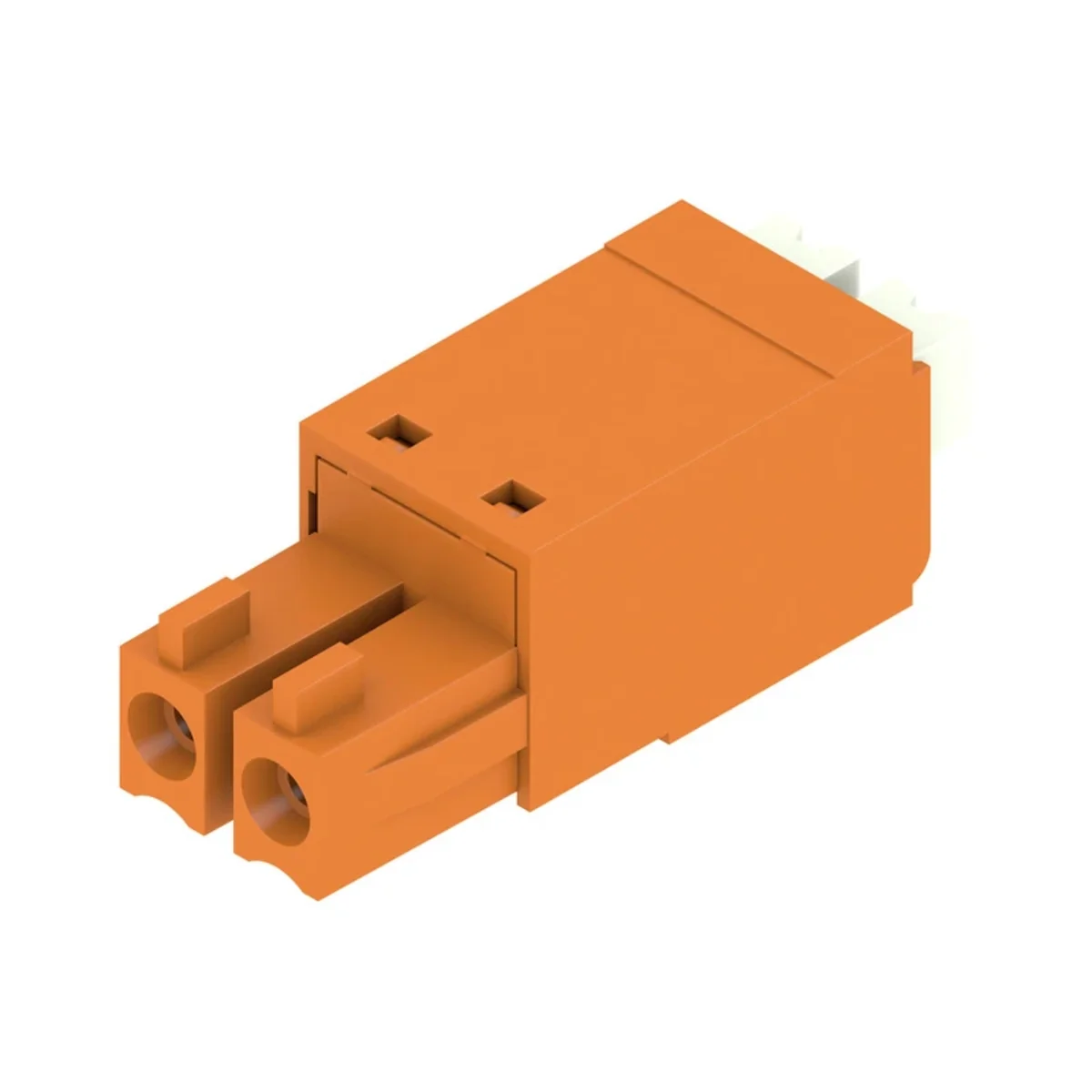

Опис товару

PUSH IN - інноваційна технологія роз'єму Weidmüller спрощує та прискорює з'єднання проводів. Переваги для користувача та застосування: висока щільність упаковки завдяки дуже малій висоті конструкції. Підготовлені дроти просто вставте, і все готово. Висока щільність упаковки завдяки компактному дворівневому роз’єму SCDN / SCDN-THR. Спрощена обробка завдяки вбудованим кнопкам для відкриття зони затискання. Інтуїтивно зрозуміле керування завдяки чіткій різниці між кабельними вводами. і робочі точки Блокування та розблокування без інструментів за допомогою запатентованого важеля Weidmüller (LR) Вставні з’єднувачі Weidmüller із кроком 3,81 мм (0,15 дюйма) сумісні зі звичайними з’єднувачами з точки зору їхньої компоновки та можуть мати маркування та кодування. 0,20 - 1,5 мм² (IEC) / 28 - 16 AWG (UL) 250 В (IEC) / 300 В (UL) 17,5 A (IEC) / 10 A (UL)

Технічні дані

Растра [мм]

3,81

Інші технічні дані

Rodzaj połączenia

Łącznik elastyczny
Liczba biegunów

2
Odstępy między stykami

3.81 mm
Kąt wtyk/złącze

180° (poziomo)
Napięcie znamionowe

160 V
Typ ochronnika przepięciowego

III
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej

0.14 ... 1.5 mm²
Przekrój przyłączanego przewodu jednodrutowego

0.14 ... 1.5 mm²
Rodzaj podłączanego kabla

Kabel okrągły
Materiał styków

Miedź
Materiał obudowy

Tworzywo sztuczne
Kolor obudowy

Pomarańczowy
Zakres temperatur pracy

-50 ... 120 °C

Rodzaj styku

Gniazdo
Liczba torów stykowych

1
Odstępy między złączami

3.81 mm
Prąd znamionowy In

17.5 A
Znamionowe napięcie udarowe

2.5 kV
Stopień zanieczyszczenia

2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową

0.25 ... 1.5 mm²
Rodzaj połączenia elektrycznego

Wtykowe samozaciskowe
Materiał pokrycia styków

Cyna
Materiał elementu izolacyjnego

Poliamid (PA)
Powłoka obudowy

Inne
Klasa palności materiału izolacyjnego zgodna z UL94

V0
Stopień ochrony (IP), zamontowany

IP20
