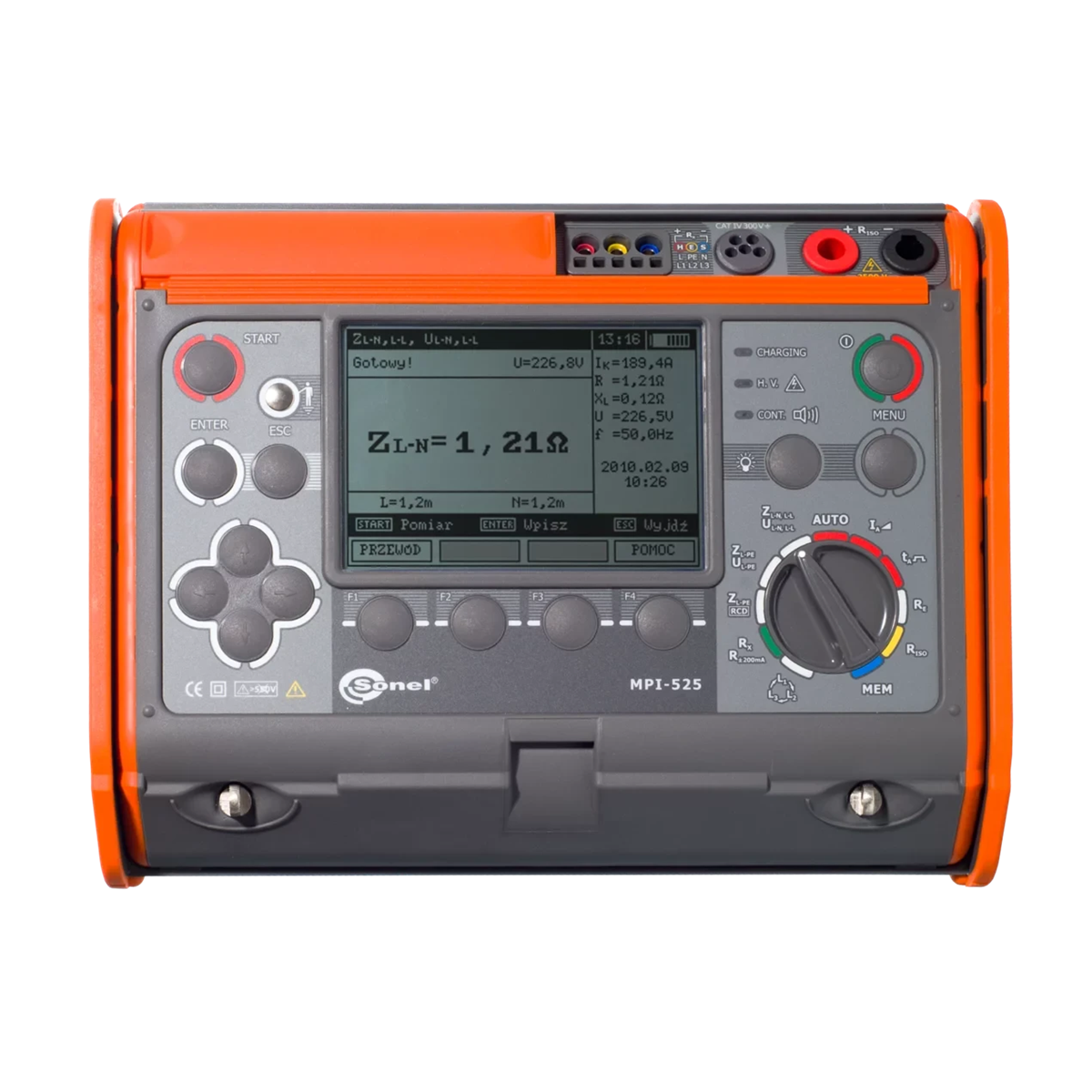

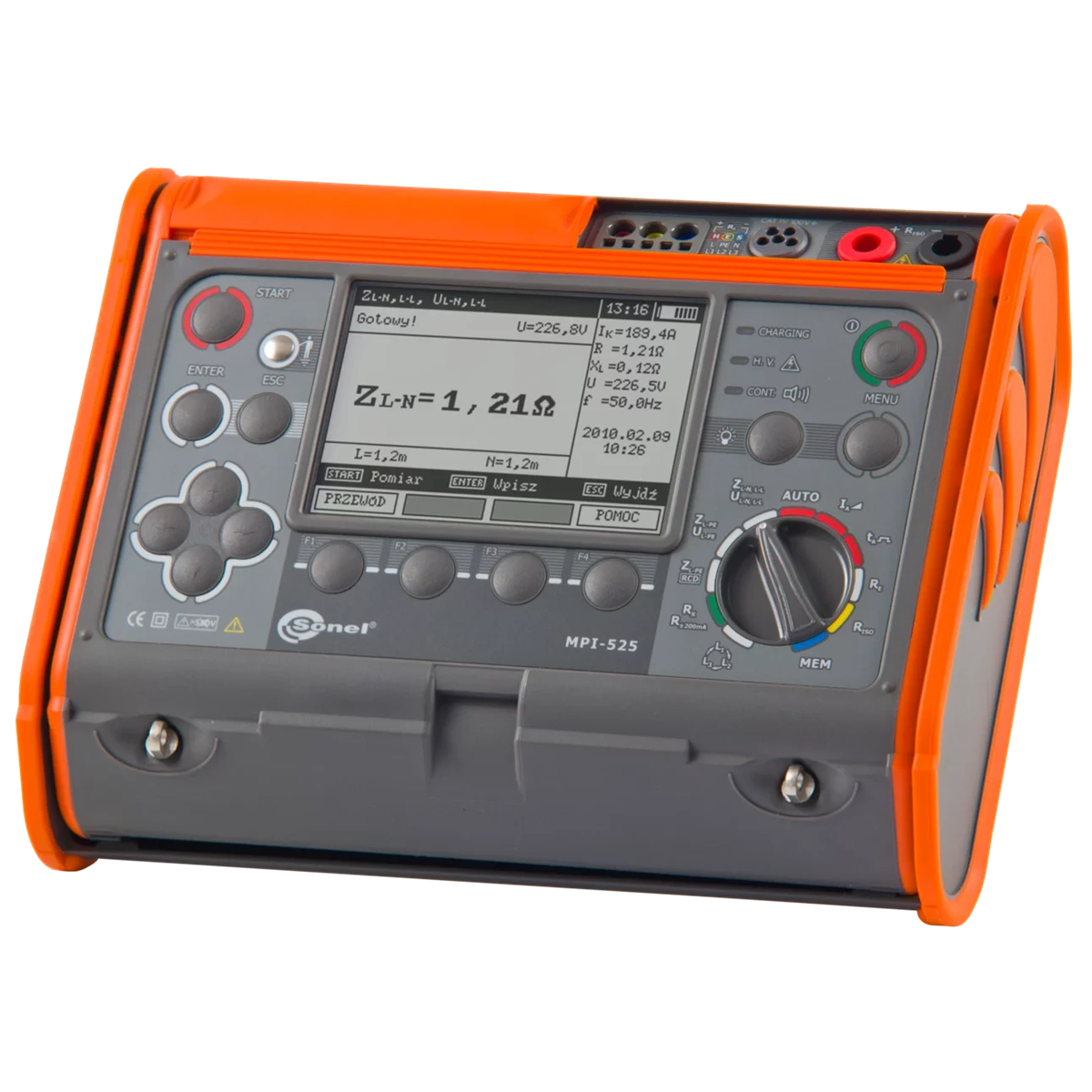

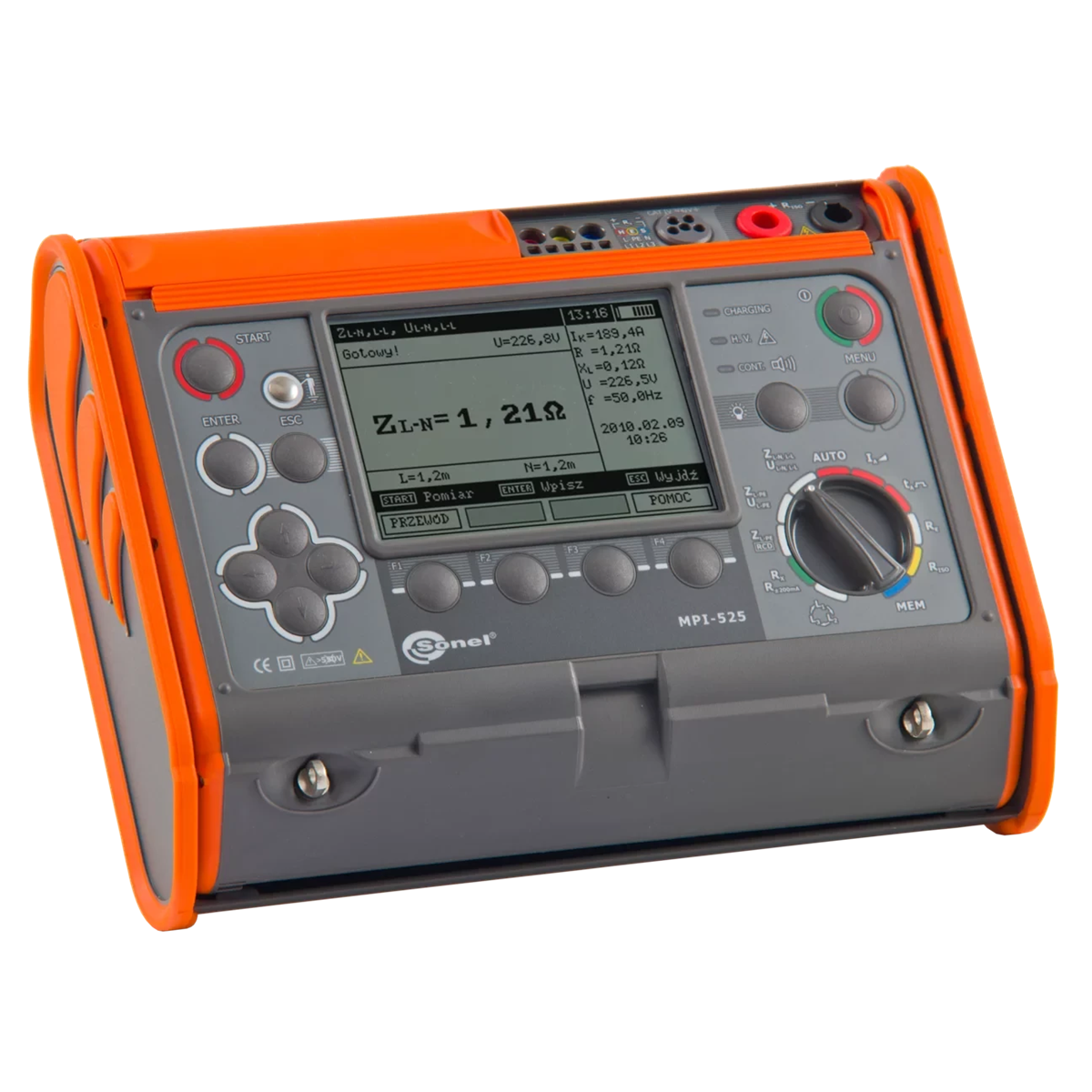

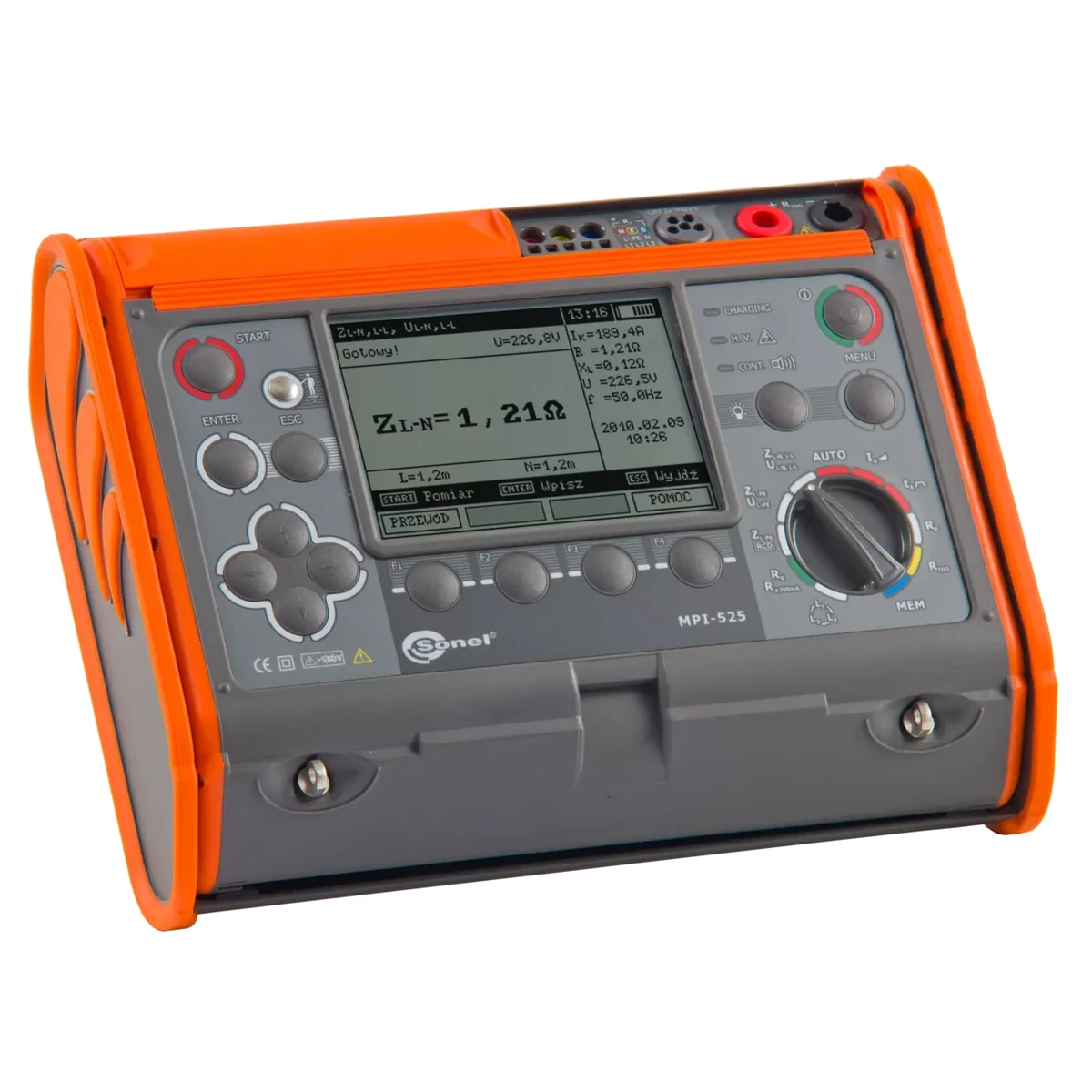

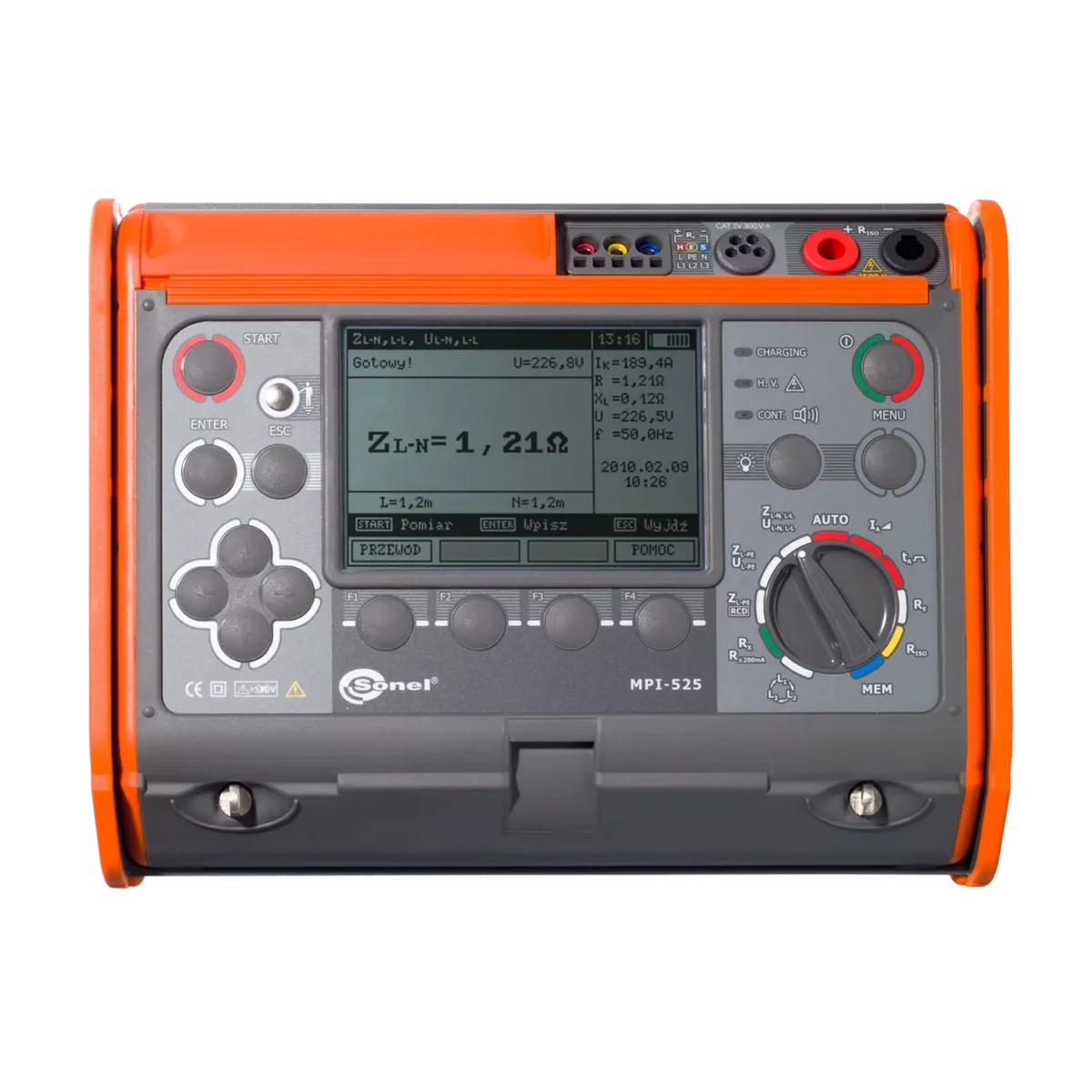

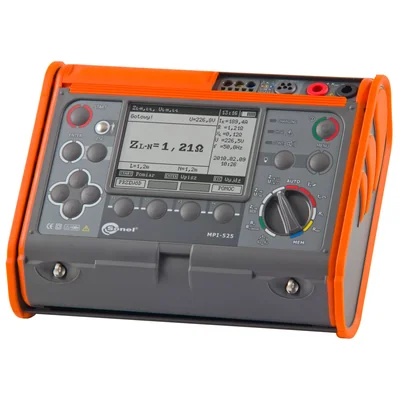

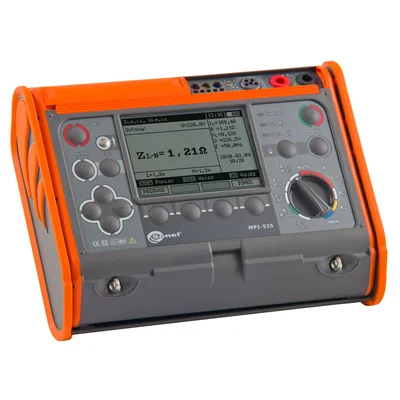

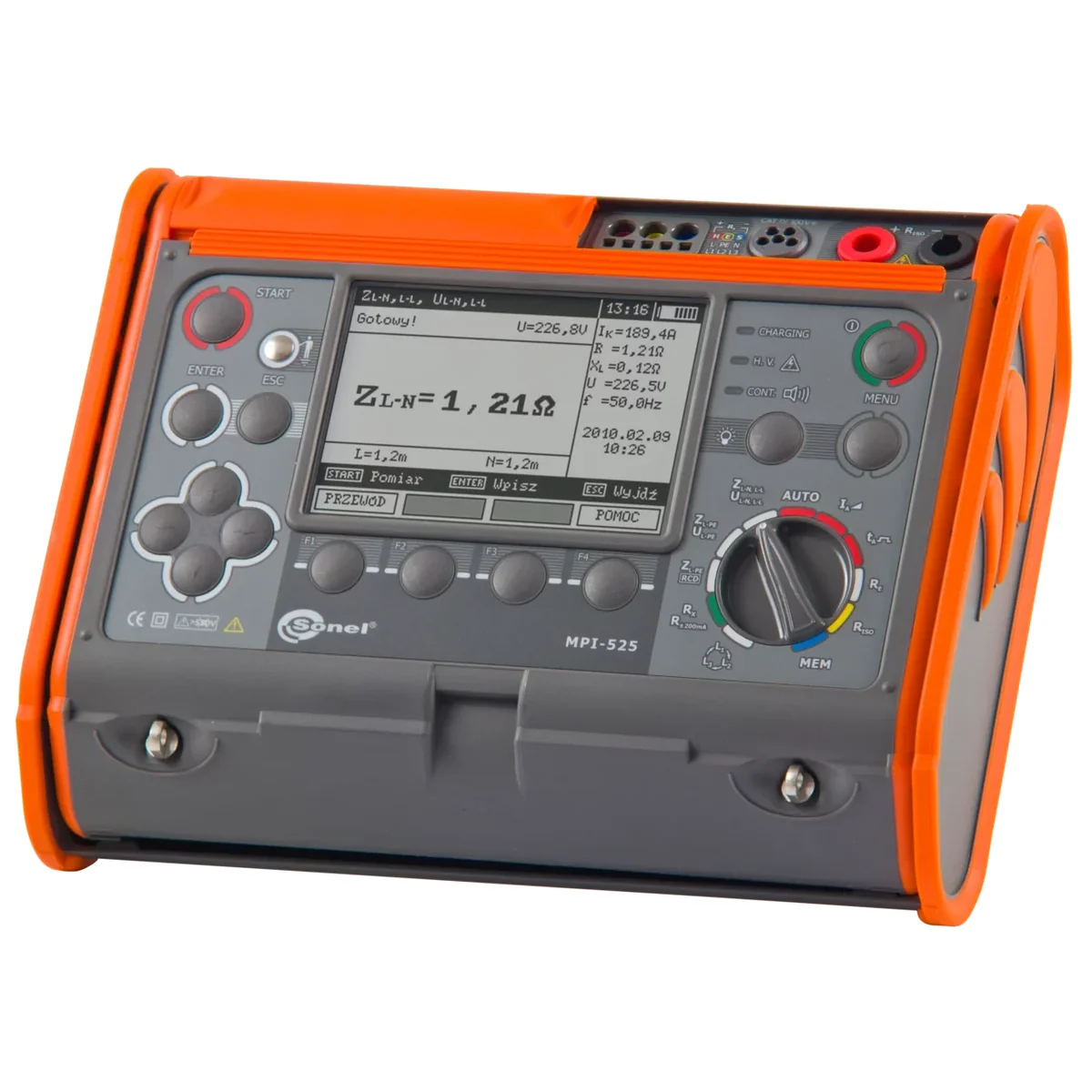

Вимірювач параметрів електроустановок MPI-525 WMPLMPI525

MPI-525 цифровий багатофункціональний лічильник в ергономічному корпусі, розроблений як для монтажників, так і для досвідчених техніків-вимірників. Він дозволяє виконувати всі вимірювання, передбачені стандартом PN-EN 61557:

• імпеданс петлі короткого замикання,
• параметри УЗО,
< li> опір ізоляції,
• опір заземлення,
• безперервність захисних з’єднань і з’єднань для вирівнювання потенціалів.

MPI-525 успішно замінює окремі використовувані пристрої для вимірювання ураження електричним струмом, а також завдяки додатковим функціям, недоступним в інших лічильниках, дозволяє максимально спростити вимірювання. Корпус IP54 стійкий до механічних пошкоджень, а кришка, яку можна встановити в кількох можливих положеннях, дозволяє зручно переносити та використовувати пристрій у різних положеннях.

Опір контуру короткого замикання вимірювання:< /p>

• вимірювання імпедансу струмом 23 А (44 А при міжфазній напрузі) - резистор короткого замикання Rzw=10 Ом,
< li> діапазон вимірюваних напруг: 95...440 В, частота 45 ...65 Гц,
• вимірювання опору контуру короткого замикання з роздільною здатністю 0,01 Ом, в установках, захищених УЗО з IΔn ≥30 мА без відключення,
• автоматичний розрахунок струму короткого замикання; розрізняючи міжфазну напругу та міжфазну напругу,

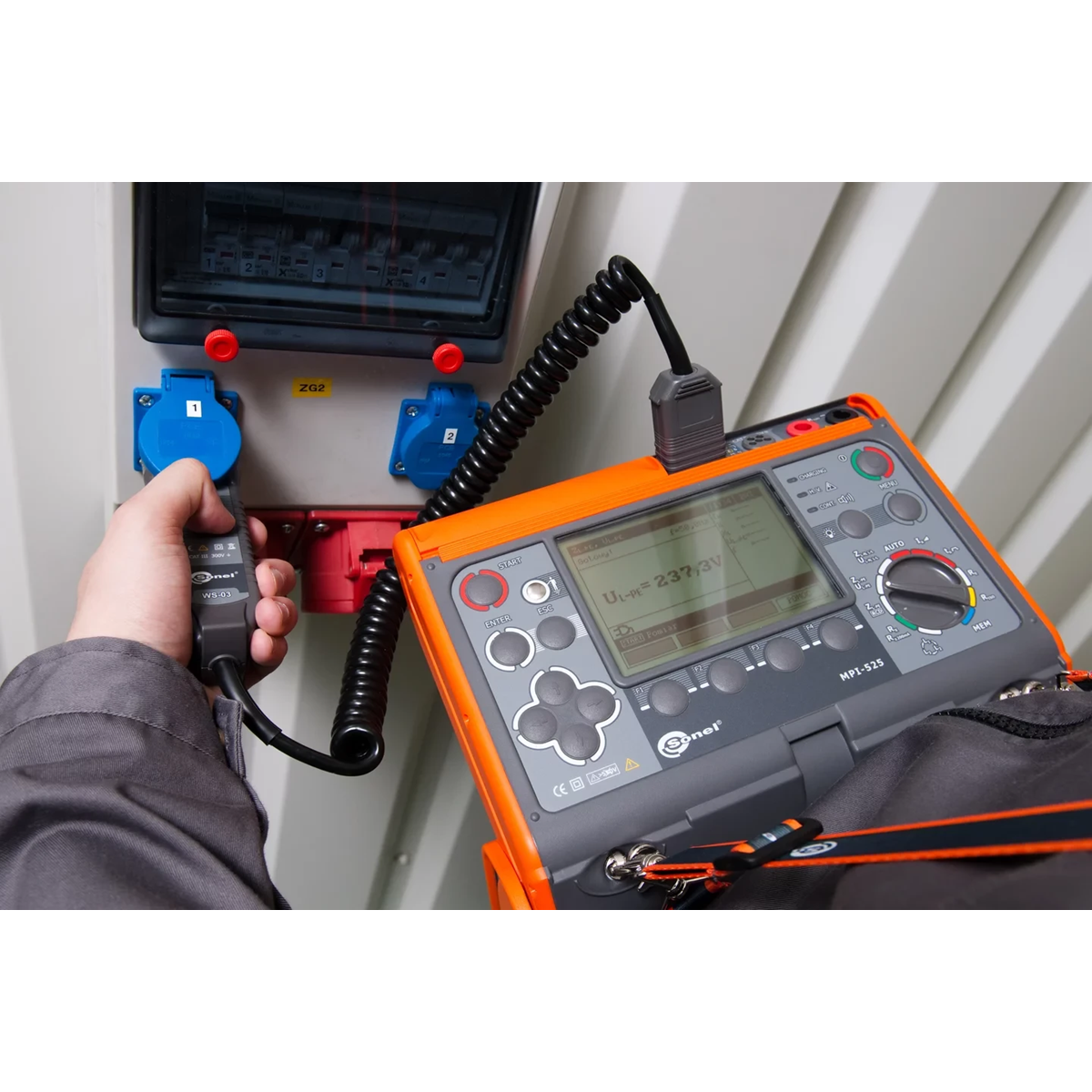

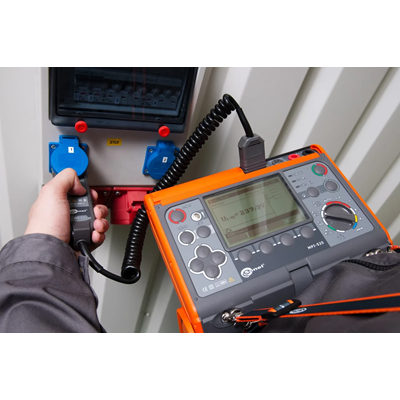

• вимірювання за допомогою штекера UNI-Schuko з кнопкою, яка запускає вимірювання (також із заміною проводів L та N) або 1,2 м, 5 м , 10 м, довжина проводів 20 м, з можливістю використання 3-фазних перехідників. (AGT).

Випробування УЗО змінного струму, A і B:

• вимірювання звичайної, короткочасної затримки та селективні автоматичні вимикачі з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА,
• функція автоматичного вимірювання повного набору параметрів вимикача (після одноразового натискання кнопки «ПУСК»). , лічильник виконує весь встановлений цикл вимірювань, включаючи можливість вимірювання опору петлі L-PE короткого замикання зі струмом 15 мА),
• вибрана користувачем форма хвилі струму примусового витоку: синусоїдальний (починаючи з наростаючого або спадного фронту), односпрямований пульсуючий (позитивний або негативний), односпрямований пульсуючий з фоном постійного струму (позитивний і негативний), постійний (позитивний і негативний),
• вимірювання струму відключення IA зі збільшенням струм,
• вимірювання часу роботи tA при струмах ½IΔn, 1IΔn, 2IΔn і 5IΔn,
• вимірювання напруги дотику UB і опору захисного провідника RE без спрацювання вимикача,
• виявлення інверсії провідників L і N у розетці; не впливає на ефективність вимірювань,
• можливість вимірювання струму спрацьовування IA та реального часу спрацьовування tAI при одному спрацьовуванні УЗО,
• вимірювання напруги 95...270 В.
< /ul>

Вимірювання опору ізоляції:

• напруга вимірювання: 50 В, 100 В, 250 В, 500 В і 1000 В і 2500 В
• вимірювання опору ізоляції до 10 ГОм,
• встановлення 3 часових інтервалів T1, T2, T3 з діапазону 6...600 с,
• розрахунок 2-х коефіцієнтів поглинання,
• захист лічильника від наявності напруги на об'єкті та появи напруги під час вимірювання,
• автоматичний розряд ємності об’єкт вимірювання після вимірювання,
• автоматичне вимірювання всіх комбінацій опорів в проводах 3-х, 4-х і 5-жильних силових кабелів з використанням додаткового адаптера AutoISO-2500,
< li> акустичне визначення п’ятисекундних часових інтервалів для полегшення фіксації часових характеристик під час вимірювання опору ізоляції.
< p> Низьковольтне вимірювання опору захисних з’єднань та з’єднань для зрівнювання потенціалів:< /strong>
• вимірювання цілісності захисного провідника струмом ≥200 мА у двох напрямках,
• вимірювання слабким струмом із звуковою та світловою сигналізацією (зелений діод),
• автокалібрування тестових проводів - можливість використання тестових проводів будь-якої довжини.

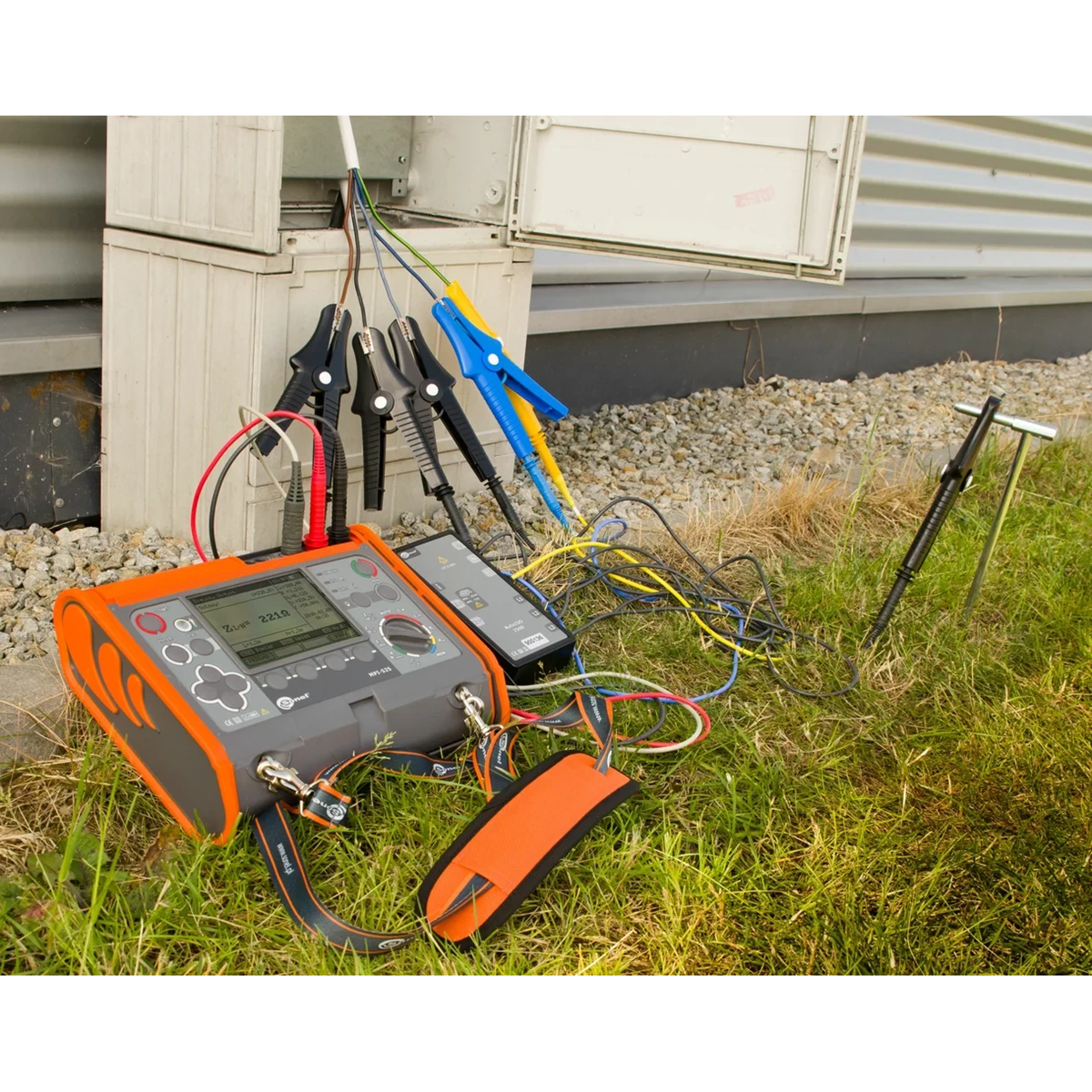

Вимірювання опору заземлення:

• вимірювання за допомогою 3-провідного технічного методу з 2 допоміжними електродами,
• внутрішнє джерело напруги з частотою, що відповідає мережі 50/60 Гц.

< strong>Швидка перевірка правильності підключення захисного провідника PE за допомогою сенсорного електрода.

Перевірка послідовності фаз.

Сигналізація високої напруги на роз'ємах лічильника (жовтий діод).

Пам'ять на 990 записів (57500 окремих результатів), передача даних на комп'ютер через USB або радіозв'язок.

< p> Електрична безпека:
• тип ізоляції: подвійна, відповідно до PN-EN 61010-1 та IEC 61557< /li>
• категорія вимірювання: III 600 В, IV 300 В
• захист корпусу: IP54
