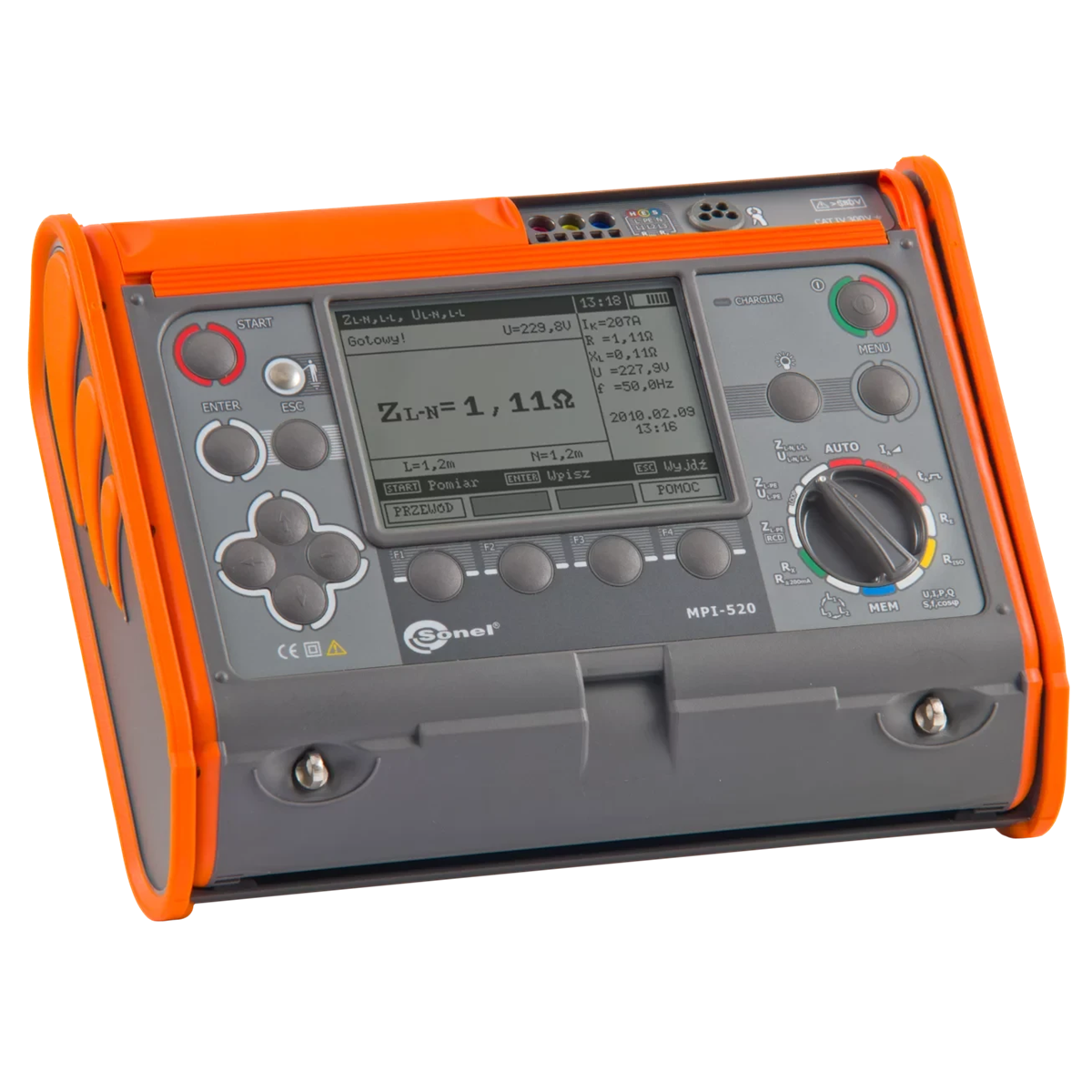

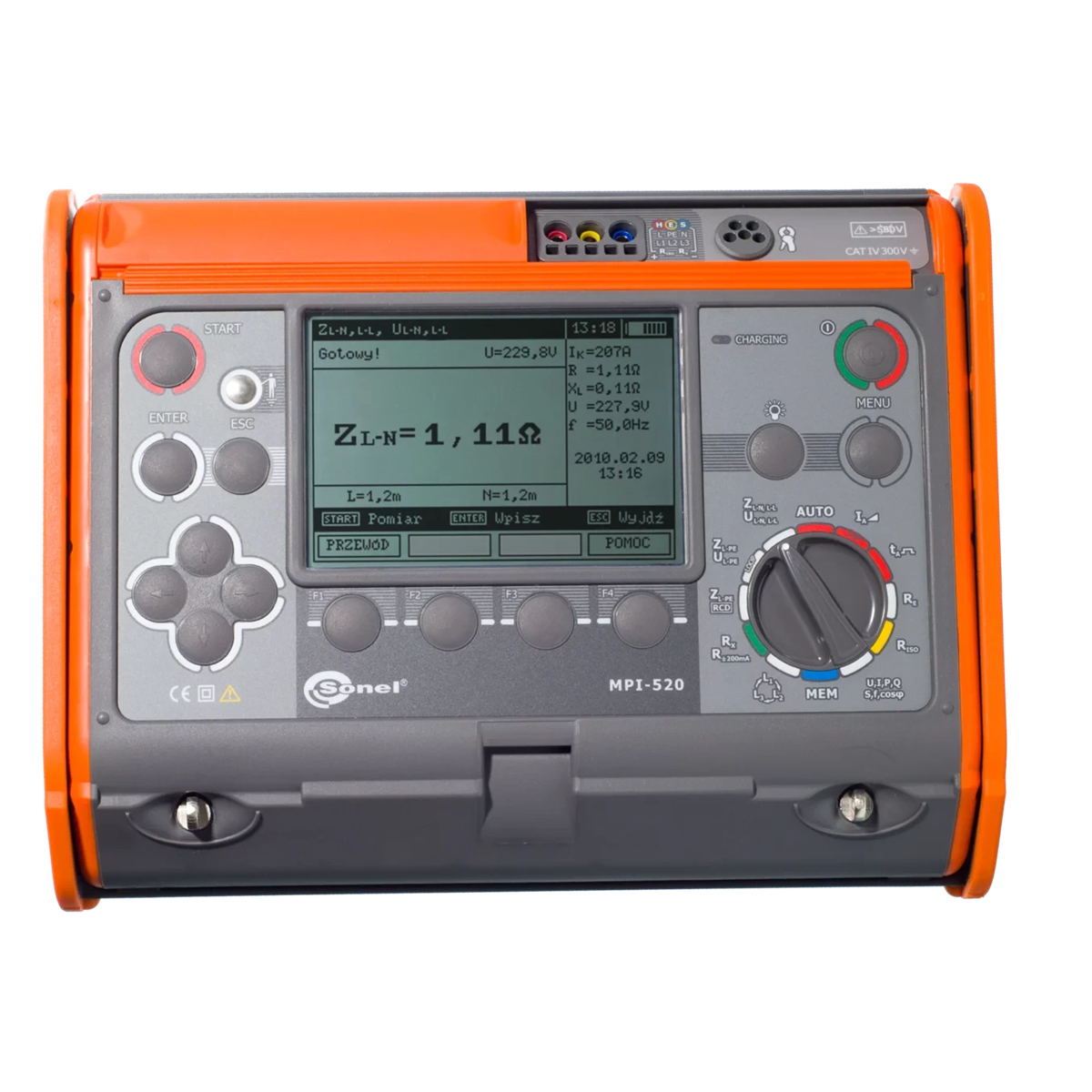

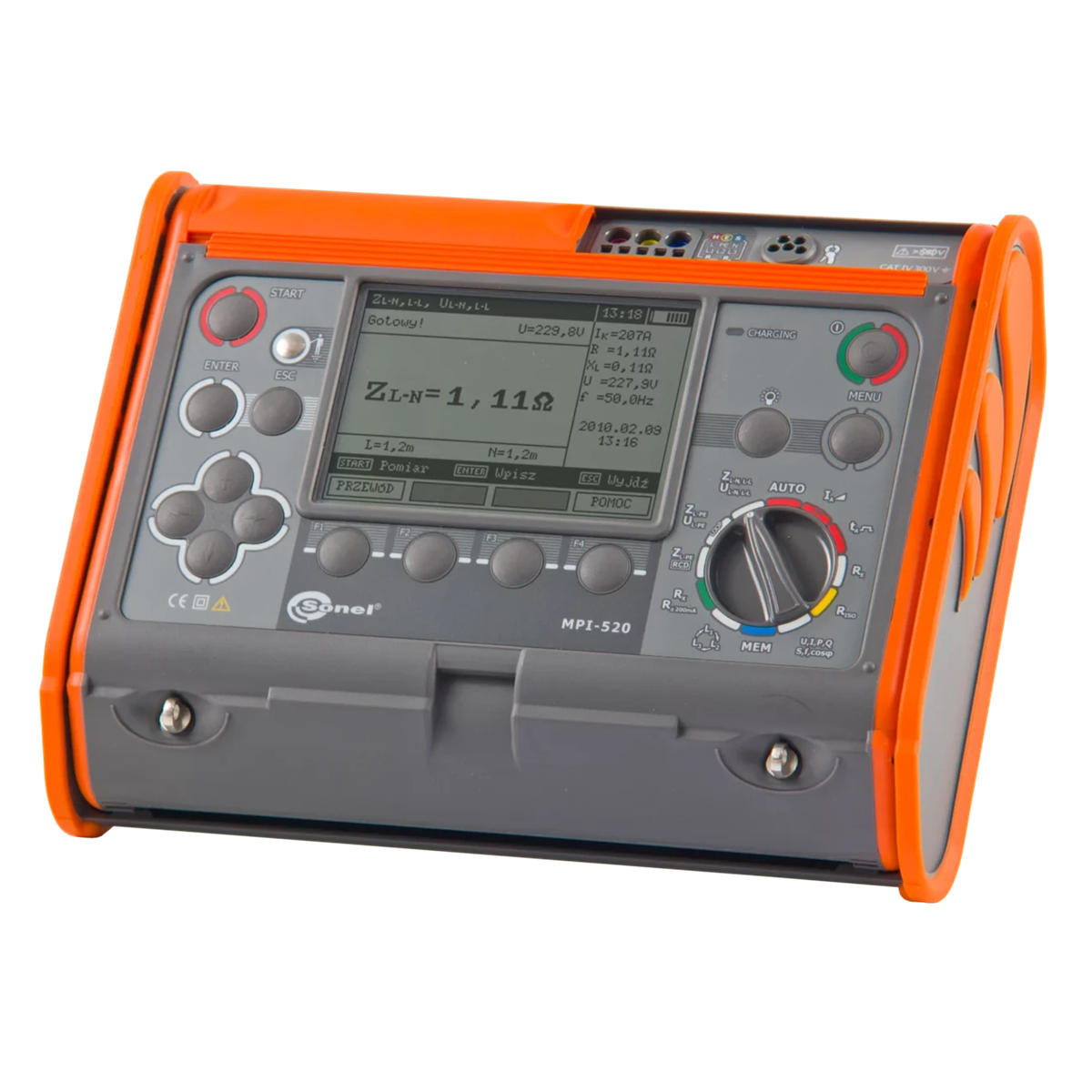

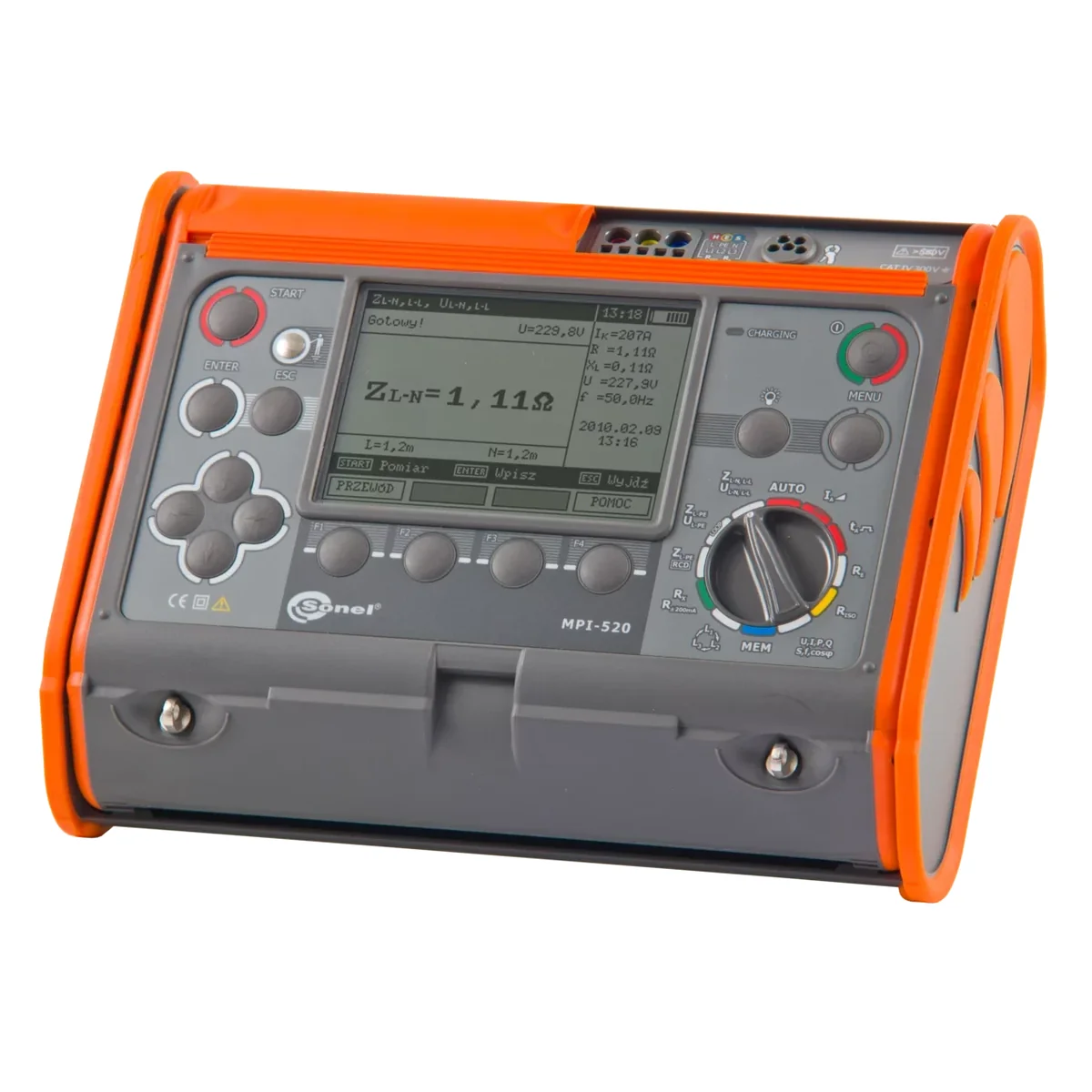

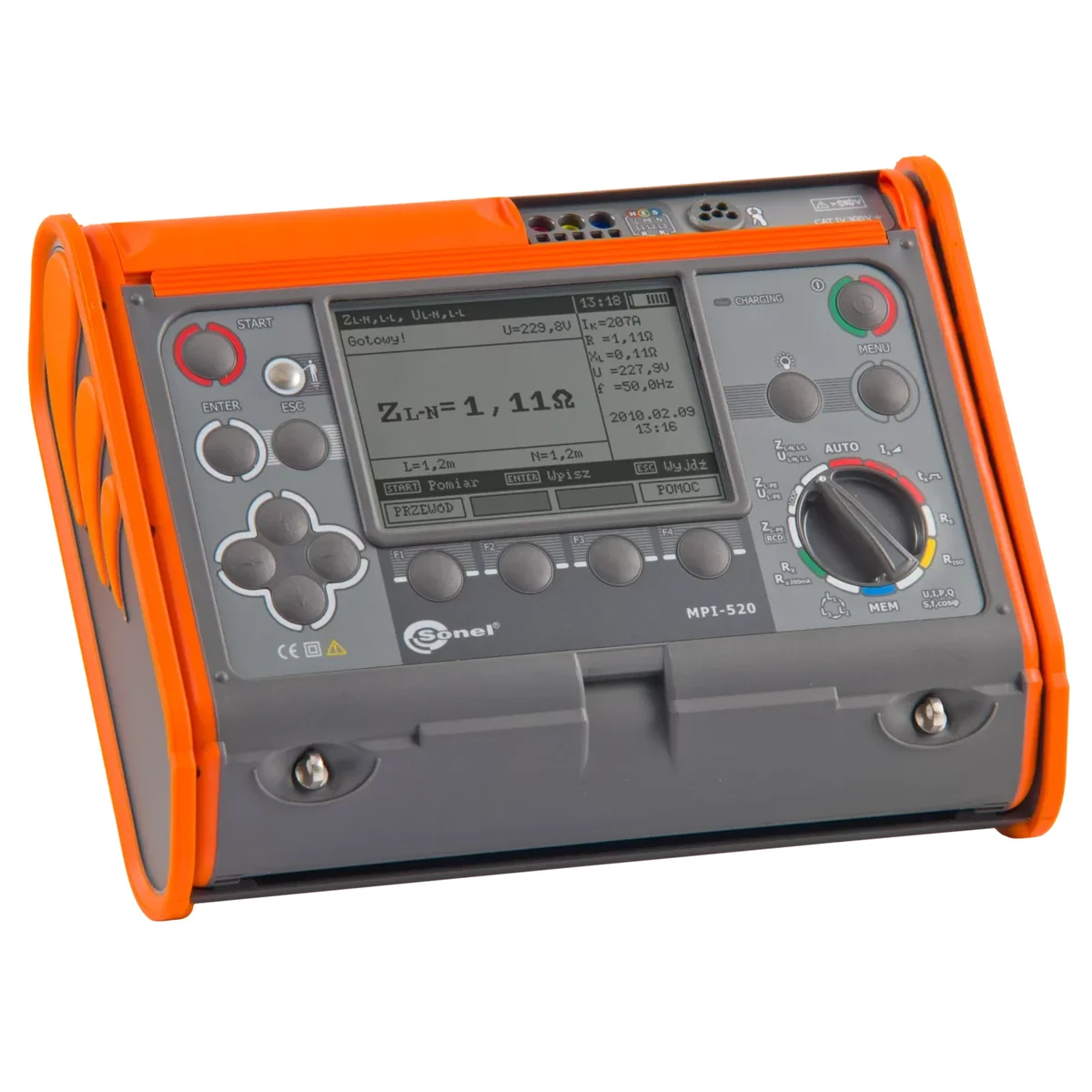

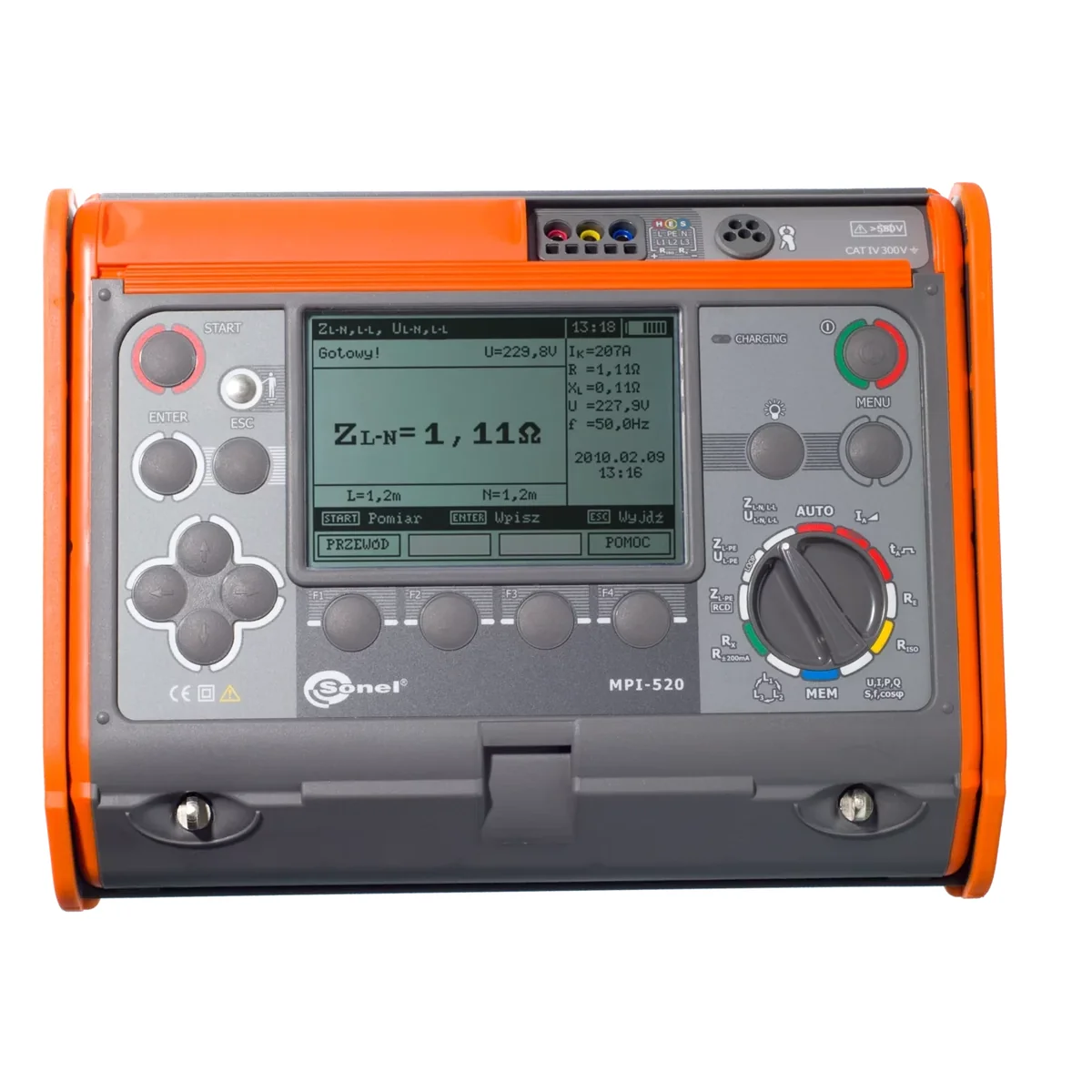

Вимірювач параметрів електроустановок MPI-520 WMPLMPI520

Цифровий багатофункціональний вимірювальний прилад як для інсталяторів, так і для досвідчених професіоналів із вимірювання. Дозволяє виконувати всі вимірювання в електроустановці, передбачені стандартом PN-EN 61557:

• імпеданс петлі короткого замикання - точне вимірювання також у колах з УЗО,
• параметри УЗО,
• опір ізоляції,
• опір заземлення,
• безперервність захисного з’єднання та зрівнювання потенціалів.

Успішно замінює поодинокі прилади, що використовуються для вимірювань протиударні. Використання сучасних рішень дає додаткові функції та можливості, що спрощують проведення вимірювань. Корпус IP54 стійкий до механічних пошкоджень, а кришка, яку можна встановити в кількох можливих положеннях, дозволяє зручно переносити та використовувати пристрій у різних положеннях.

Опір контуру короткого замикання вимірювання:< /p>

• вимірювання імпедансу за допомогою струму 23 А (44 А при міжфазній напрузі) - резистор короткого замикання Rzw = 10 Ом,
< li> діапазон вимірювання напруги: 95...440 В, частота 45 ...65 Гц,
• вимірювання опору контуру короткого замикання з роздільною здатністю 0,01 Ом, в установках, захищених УЗО з IΔn ≥ 30 мА без відключення,
• автоматичний розрахунок струму короткого замикання ; розрізняючи міжфазну напругу та міжфазну напругу,
• вимірювання за допомогою штекера UNI-Schuko з кнопкою, яка запускає вимірювання (також із заміною проводів L та N) або 1,2 м, 5 м , 10 м, довжина проводів 20 м, з можливістю використання 3-фазних перехідників. (AGT).

Випробування УЗО змінного струму, A і B:

• вимірювання звичайної, короткочасної затримки та селективні автоматичні вимикачі з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА,
• функція автоматичного вимірювання повного набору параметрів вимикача (після одноразового натискання кнопки «ПУСК»). , лічильник виконує весь встановлений цикл вимірювань, включаючи можливість вимірювання опору петлі L-PE короткого замикання зі струмом 15 мА),
• вибрана користувачем форма хвилі струму примусового витоку: синусоїдальний (починаючи з наростаючого або спадного фронту), односпрямований пульсуючий (позитивний або негативний), односпрямований пульсуючий з фоном постійного струму (позитивний і негативний), постійний (позитивний і негативний),
• вимірювання струму відключення IA зі збільшенням струм,
• вимірювання часу роботи tA при струмах ½IΔn, 1IΔn, 2IΔn і 5IΔn,
• вимірювання напруги дотику UB і опору захисного провідника RE без спрацювання вимикача,
• виявлення інверсії провідників L і N у розетці; не впливає на ефективність вимірювань,
• можливість вимірювання струму спрацьовування IA та реального часу спрацьовування tAI при одному спрацьовуванні УЗО,
• вимірювання напруги 95...270 В.
< /ul>

Вимірювання опору ізоляції:

• напруга вимірювання: 50 В, 100 В, 250 В, 500 В і 1000 V,
< < /li>
• автоматичне розрядження ємності вимірюваного об'єкта після завершення вимірювання,
• автоматичне вимірювання всіх комбінацій опорів у 3-, 4- та 5 -жильні кабелі з використанням додаткового адаптера AutoISO-1000 C,
• акустичне визначення п'ятисекундних інтервалів часу, полегшення фіксації часових характеристик при вимірюванні опору ізоляції.

Низьковольтне вимірювання опору захисних і еквіпотенціальних з’єднань:

• вимірювання цілісності захисного провідника струмом ≥200 мА у двох напрямках,
• вимірювання при слабкому струмі з акустичною сигналізацією,
• автокалібрування щупів - можливість використання щупів будь-якої довжини.

Вимірювання опору заземлення:

• 3-провідний технічний метод із 2 допоміжними електродами,
• внутрішнє джерело напруги з частотою, що відповідає мережі 50/60 Гц.

Швидка перевірка правильності підключення захисного провідника PE за допомогою сенсорного електрода.

Вимірювання напруги, частоти та - за допомогою додаткових затискачів - змінного струму, cosφ і потужності (активної, реактивної, повної).

Перевірка послідовності фаз.

Пам'ять на 990 записів (57500 одноразових результатів), вихід USB на ПК.

Електробезпека:

• тип ізоляції : подвійний, відповідно до PN-EN 61010-1 та IEC 61557
• категорія вимірювання: IV 300 В
• ступінь захисту корпусу: IP54

Інші технічні дані:

• живлення лічильника: лужні батарейки LR14 (4 шт.) або Ni-MH акумулятор (опція)
