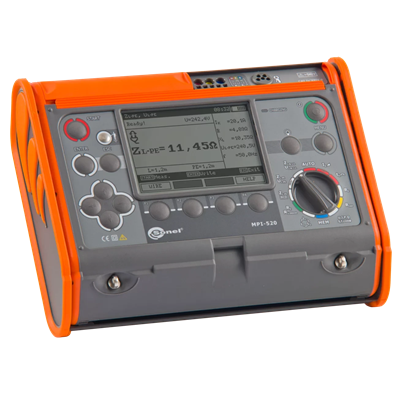

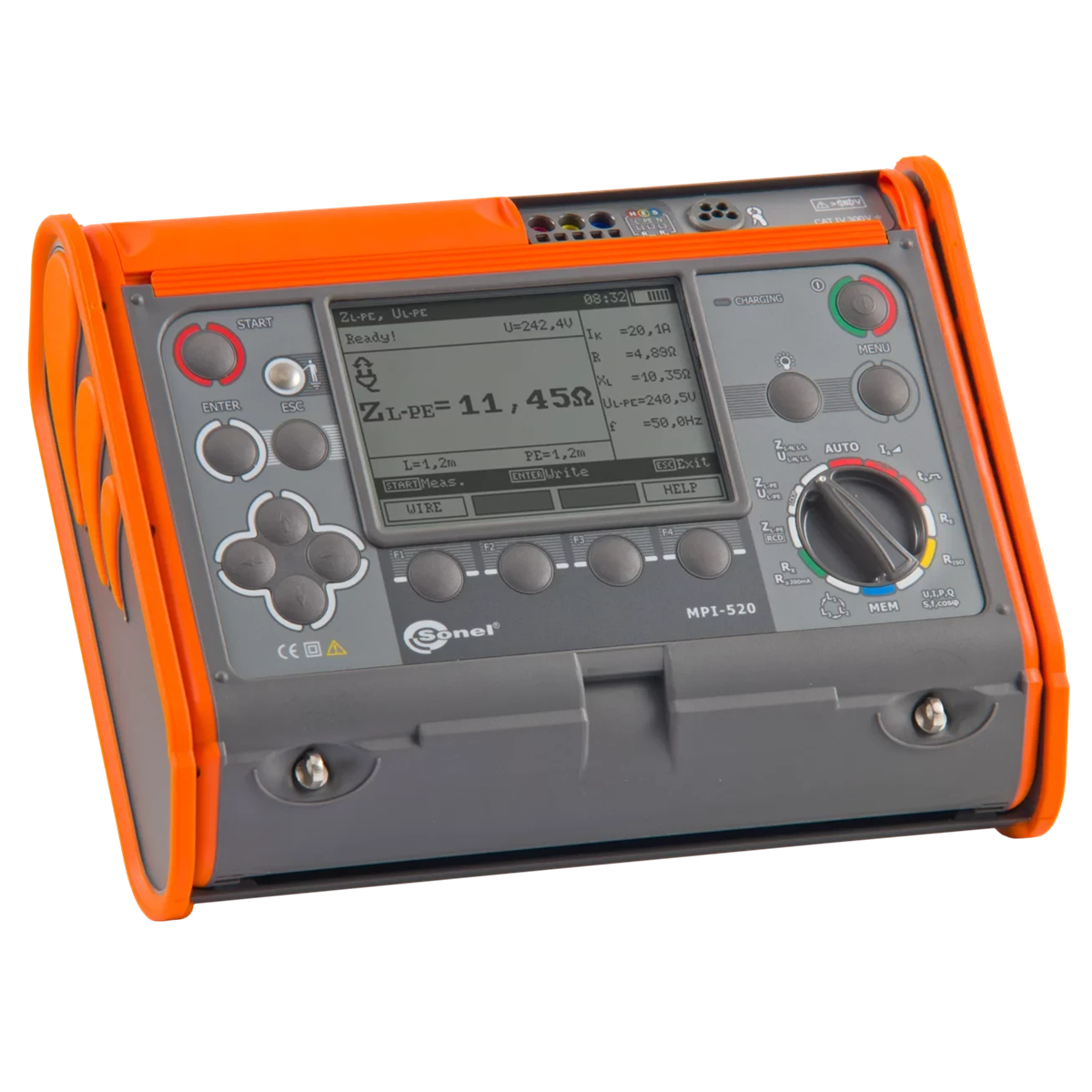

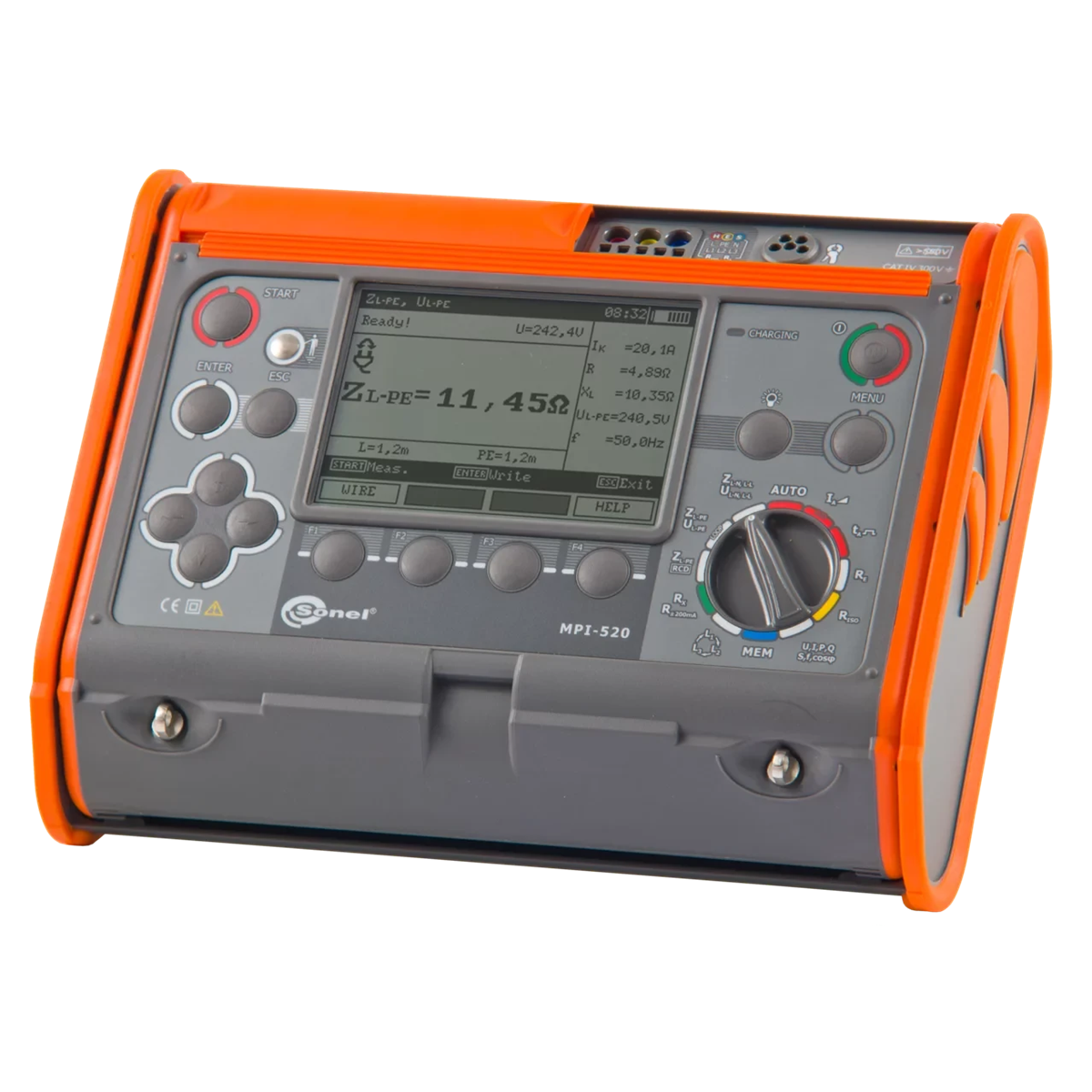

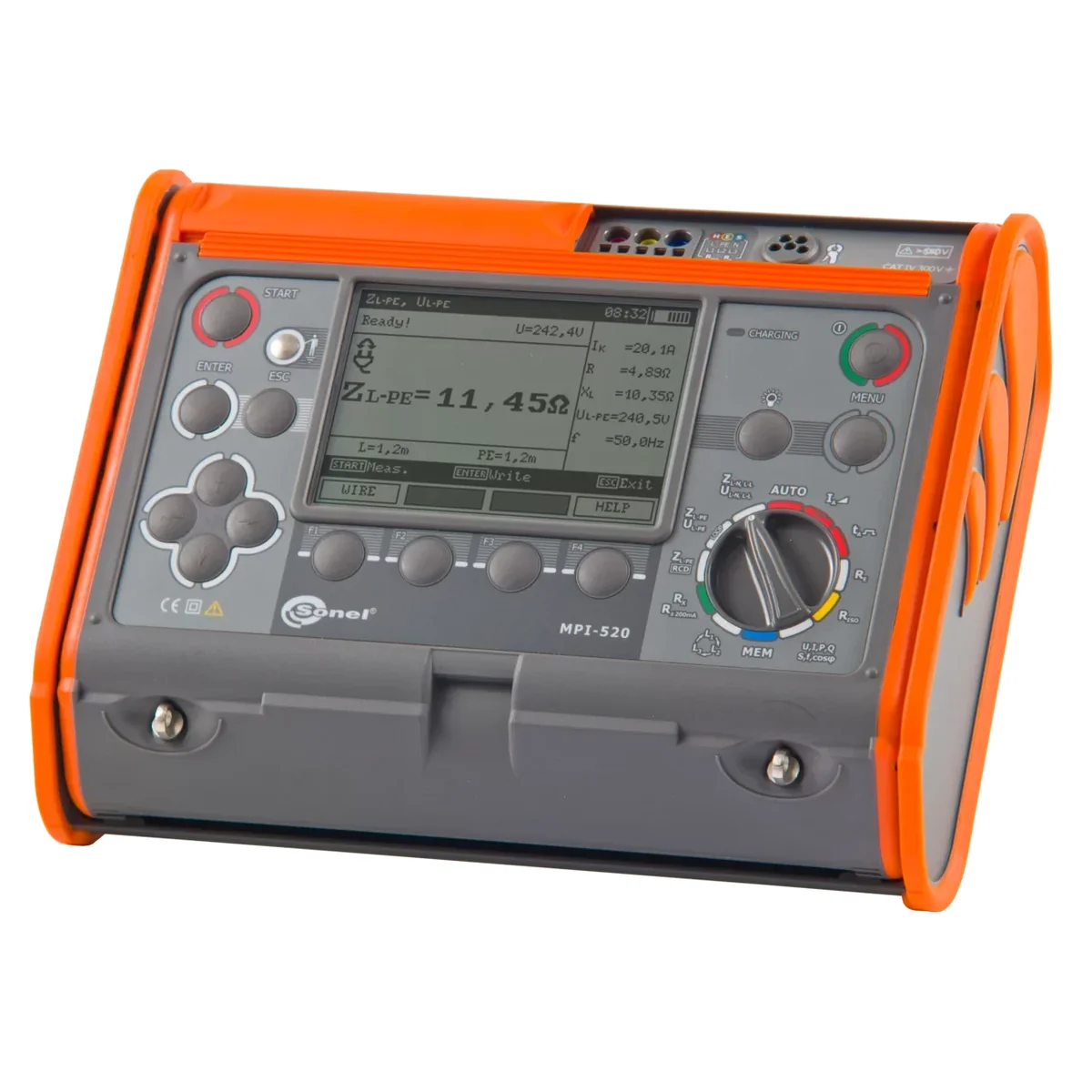

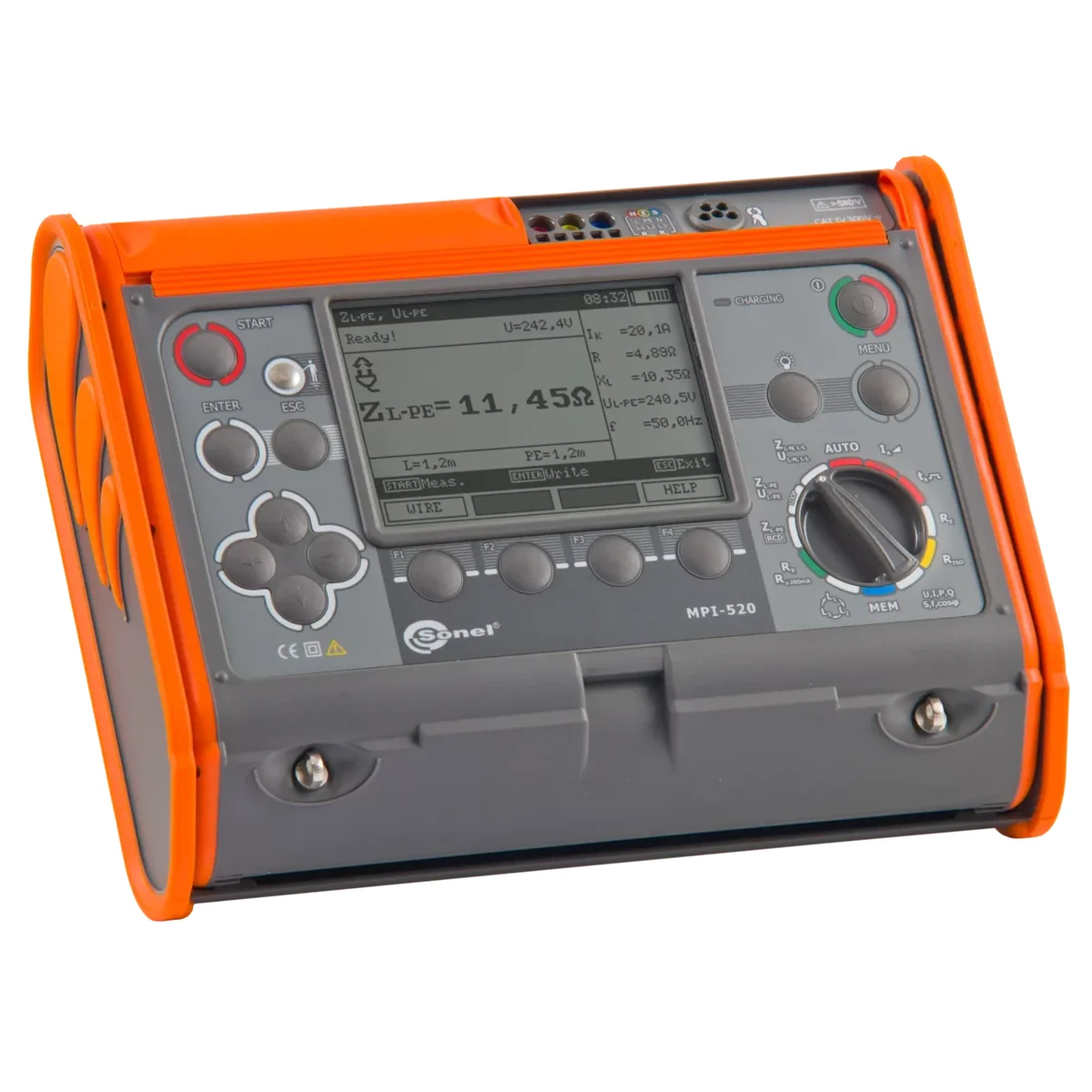

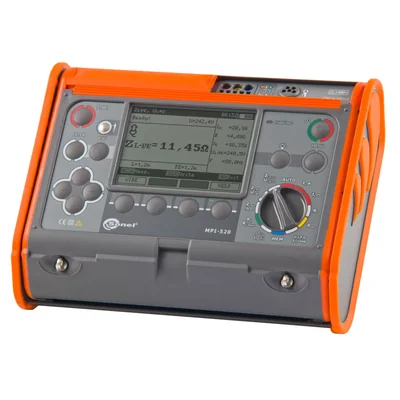

Вимірювач параметрів електроустановки MPI-520Start WMPLMPI520S

Цифровий багатофункціональний лічильник MPI-520Start призначений як для монтажників, так і для досвідчених техніків-вимірників. Дозволяє виконувати всі вимірювання в електроустановці, передбачені стандартом PN-EN 61557:

• імпеданс петлі короткого замикання,
• параметри УЗО,
• опір ізоляції,< /li>
• опір заземлення,
• безперервність захисних і зрівнювальних з’єднань.

Використання сучасних рішень означає, що ми мають додаткові функції та можливості для спрощення виконання вимірювань, яких немає в інших лічильниках.

Корпус IP54 стійкий до механічних пошкоджень, а кришка, яку можна встановити в кількох можливих положеннях, дозволяє зручно перенесення та використання пристрою в різних положеннях.

Вимірювання опору контуру пошкодження:

• вимірювання опору за допомогою струму 23 A (44 A при міжфазній напрузі) - резистор короткого замикання Rzw = 10 Ом,
• діапазон вимірюваної напруги: 95...440 В, частота 45...65 Гц,
• вимірювання опору контуру короткого замикання з роздільною здатністю 0,01 Ом, в установках, захищених УЗО з IΔn ≥ 30 мА без відключення,
• автоматичний розрахунок струму короткого замикання; розрізняючи міжфазну напругу та міжфазну напругу,
• вимірювання за допомогою штекера UNI-Schuko з кнопкою, яка запускає вимірювання (також із заміною проводів L та N) або 1,2 м, 5 м , 10 м, довжина проводів 20 м, з можливістю використання 3-фазних перехідників. (AGT).

Випробування УЗО змінного струму, A і B:

• вимірювання звичайної, короткочасної затримки та селективні автоматичні вимикачі з номінальними диференціальними струмами 10, 30, 100, 300, 500 і 1000 мА,
• функція автоматичного вимірювання повного набору параметрів вимикача (після одноразового натискання кнопки «ПУСК»). , лічильник виконує весь встановлений цикл вимірювань, включаючи можливість вимірювання опору петлі L-PE короткого замикання зі струмом 15 мА),
• вибрана користувачем форма хвилі струму примусового витоку: синусоїдальний (починаючи з наростаючого або спадного фронту), односпрямований пульсуючий (позитивний або негативний), односпрямований пульсуючий з фоном постійного струму (позитивний і негативний), постійний (позитивний і негативний),
• вимірювання струму відключення IA зі збільшенням струм,
• вимірювання часу роботи tA при струмах ½IΔn, 1IΔn, 2IΔn і 5IΔn,
• вимірювання напруги дотику UB і опору захисного провідника RE без спрацювання вимикача,
• виявлення інверсії провідників L і N у розетці; не впливає на ефективність вимірювань,
• можливість вимірювання струму спрацьовування IA та реального часу спрацьовування tAI при одному спрацьовуванні УЗО,
• вимірювання напруги 95...270 В.
< /ul>

Вимірювання опору ізоляції:

• напруга вимірювання: 50 В, 100 В, 250 В, 500 В і 1000 V,
< < /li>
• автоматичний розряд ємності вимірюваного об'єкта після завершення вимірювання,
• акустичне визначення п'ятисекундних інтервалів часу для полегшення фіксації часу характеристики під час вимірювання опору ізоляції.

Низьковольтне вимірювання захисного опору та опору зрівнювання потенціалів:

• вимірювання цілісності захисного провідника зі струмом ≥200 мА в двох напрямках,
• вимірювання слабкого струму з акустичною сигналізацією,
• автокалібрування щупів - можливість використання щупів будь-якої довжини.

Вимірювання опору заземлення:

• 3-провідний технічний метод вимірювання з 2 допоміжними електродами,
• внутрішнє джерело напруги з частотою, що відповідає мережі 50/60 Гц.

Швидка перевірка правильності підключення захисного провідника PE за допомогою сенсорного електрода.

Вимірювання напруги, частоти та — за допомогою додаткових затискачів — змінного струму, cosφ та потужності (активної, реактивної, повної).

Перевірка послідовності фаз.

Пам'ять на 990 записів (57500 індивідуальних результатів), вихід USB на ПК.

Електрична безпека:< /p>

• тип ізоляції: подвійна, відповідно до PN-EN 61010-1 та IEC 61557
• категорія вимірювання: IV 300 В
• Клас захисту IP54
