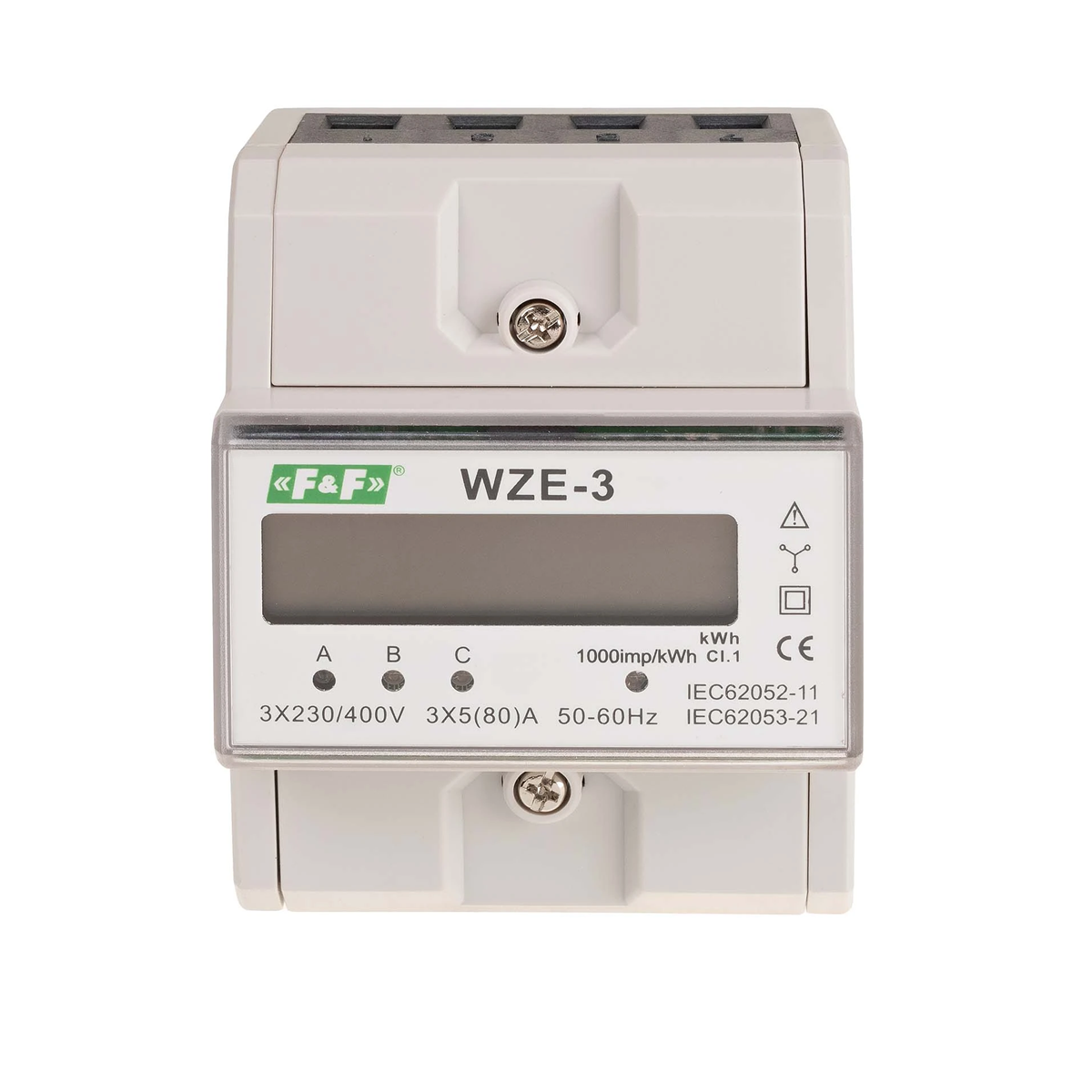

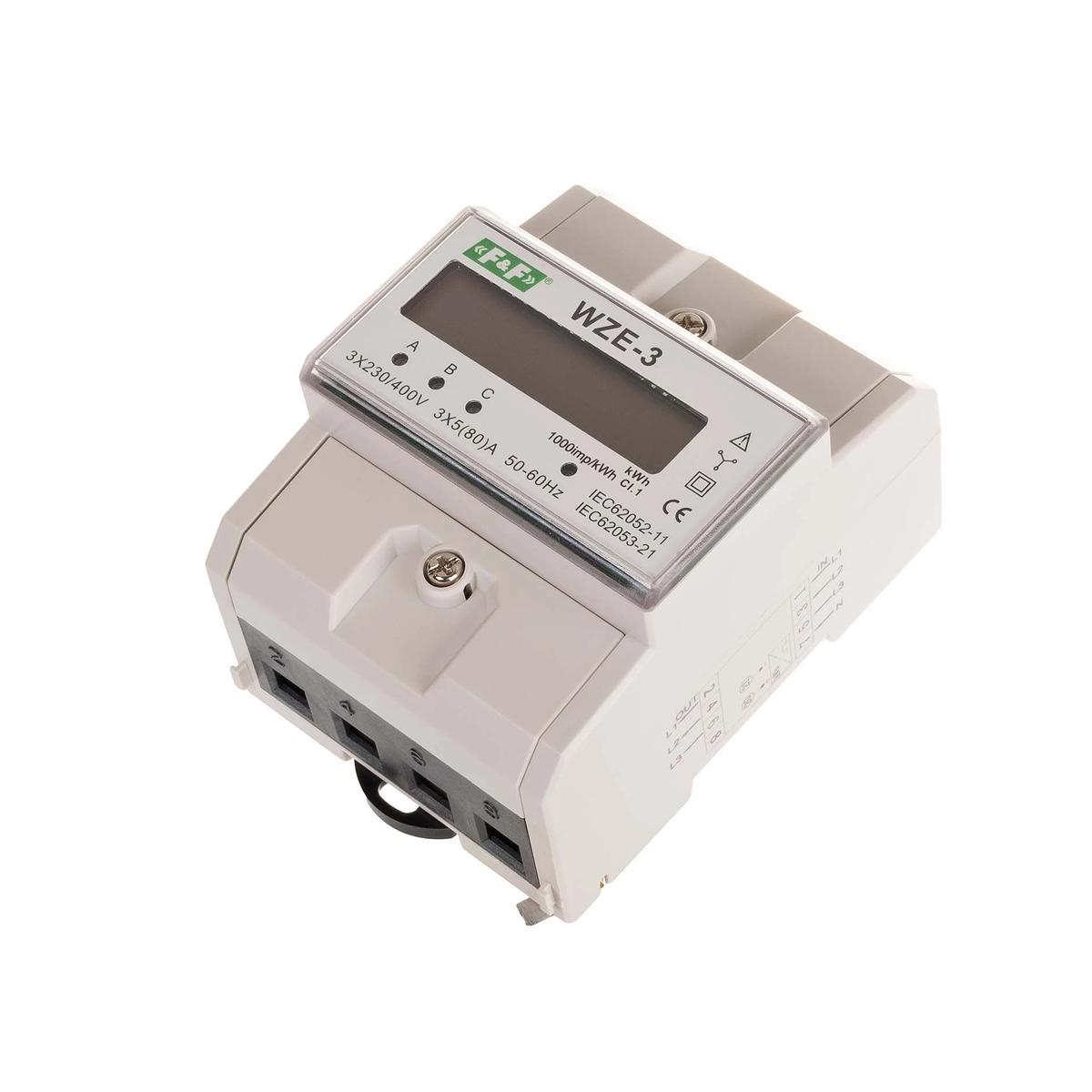

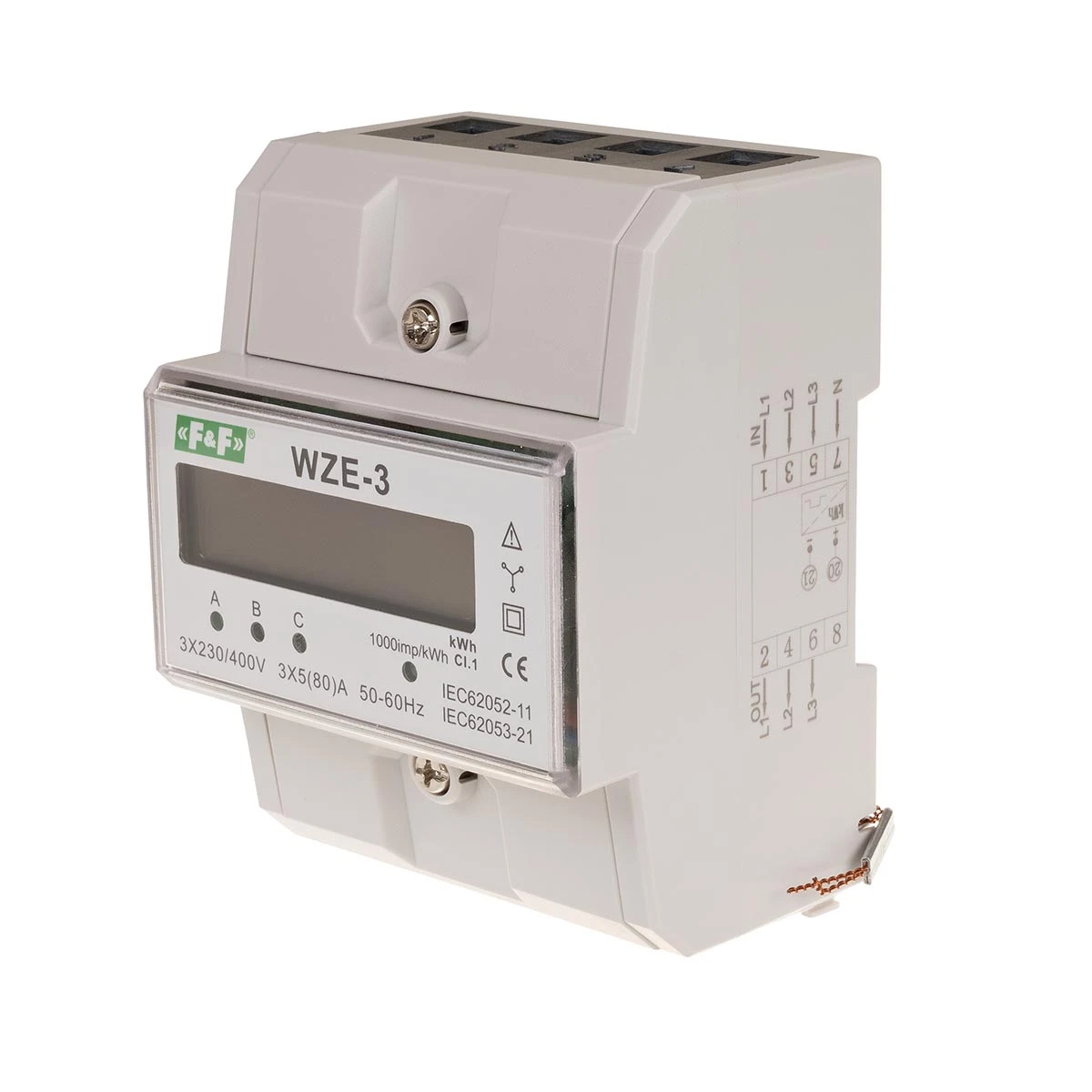

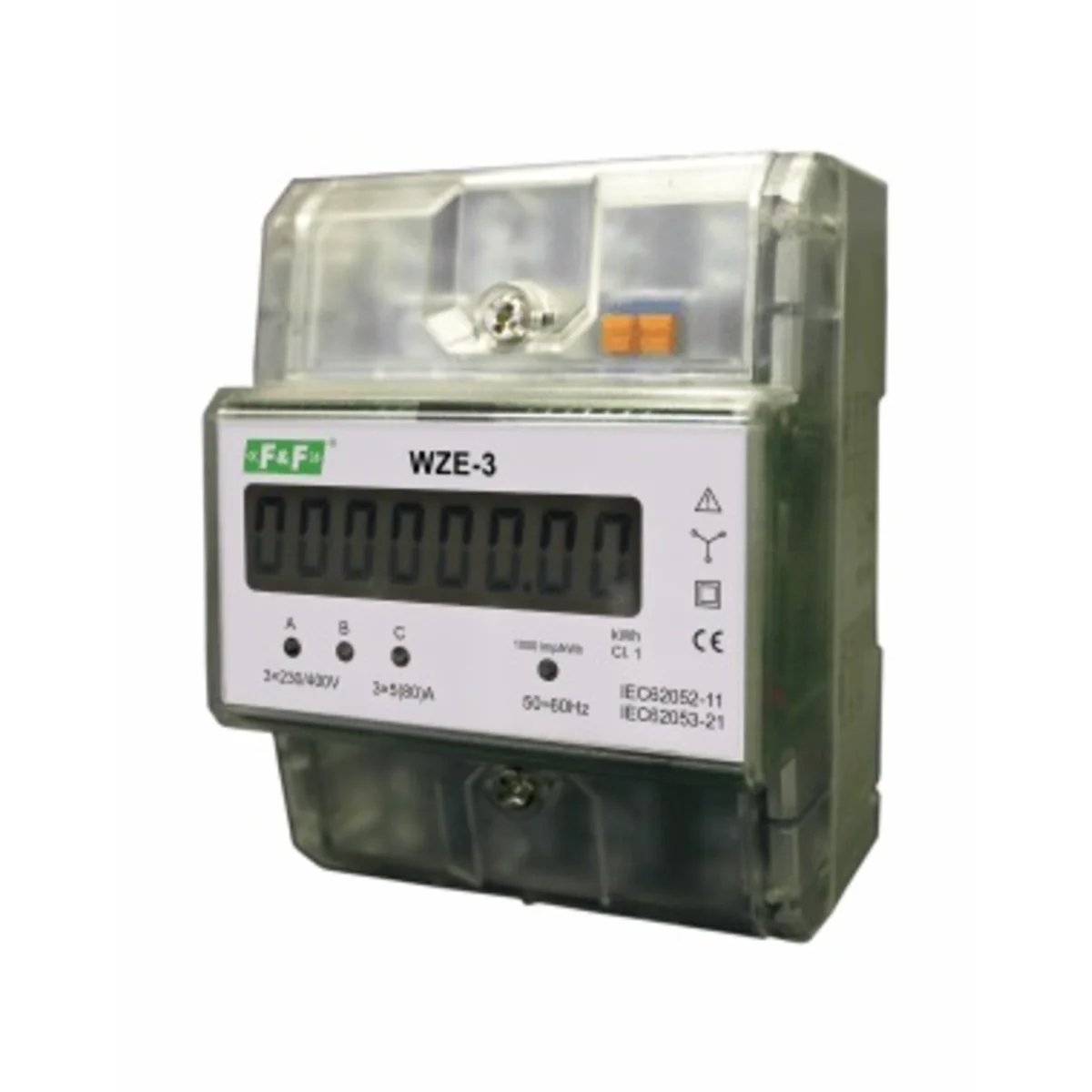

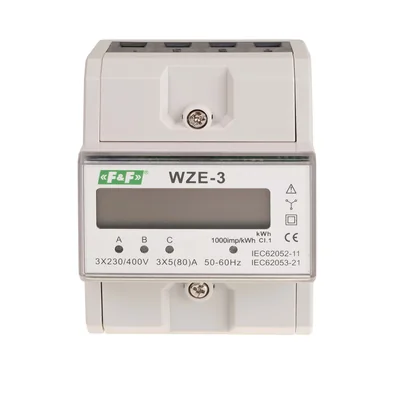

Індикатор електроенергії 3-фазний клас 1 3x230V+N, 3x10 (80A) WZE-3

Використання за призначенням
WZE-3 є статичним (електронним), калібрований індикатор трифазної електроенергії змінного струму в постійній системі.

еталонна напруга      3×230/400 В+N
базовий струм*     5A
максимальний струм*     80A
мінімальний струм*     0,04A
клас точності     B
завантажте власний індикатор     <10 ВА; <2 Вт
діапазон індикації     0÷99999,99 кВт·год
постійний індикатор     (1 Вт-год/імп)  1000 імп/кВт-год
сигнал споживання електроенергії     3×Червоний світлодіод
Індикація показань кВт·год     червоний світлодіод
імпульсний вихід SO+ SO-     напруга з'єднання
з відкритим колектором SO+ SO-     <30 В постійного струму
струм підключення SO+ SO-     <27 мА
постійний SO+ SO-     (1 Вт-год/імп)  1000імп/кВт-год
час імпульсу SO+ SO-     35 мс
робоча температура     -20÷55°C
з'єднання     16 мм гвинтові клеми²
розміри     4,5 модуля (75 мм)
складання     на рейці TH-35mm
ступінь захисту     IP20

Експлуатація
Спеціальна електроніка для під вплив поточного струму
та прикладеної напруги в кожній фазі генерує імпульси в кількості, пропорційній електроенергії, спожитій у цій фазі. Споживання енергії у фазі відображається блиманням відповідного світлодіода (L1, L2, L3). Сума імпульсів від трьох фаз, що сигналізується миготінням світлодіода (800 імпульсів/кВт·год), перетворюється в енергію, споживану всією трифазною системою, і її значення відображається сегментним РК-дисплеєм. Десяткові знаки дорівнюють сотим (0,01 кВт·год = 10 Вт·год).


Увага!Індикатор має імпульсний вихід SO+ - SO-. Це дозволяє підключити інший імпульсний пристрій (SO), який зчитує імпульси, що генеруються індикатором. Для коректної роботи індикатора не потрібно підключати додатковий пристрій.
Індикатор має опцію опломбування кришок клем  входи та виходи, що запобігають обходу лічильника.
