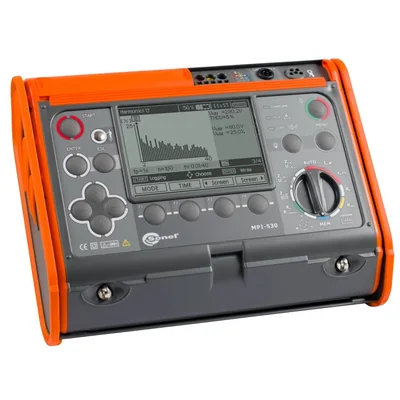

Багатофункціональний лічильник MPI-530 + ліцензія на програму SONEL PE6 WMPLMPI530SPE6

Багатофункціональний електромонтажний лічильник

Професійний та універсальний

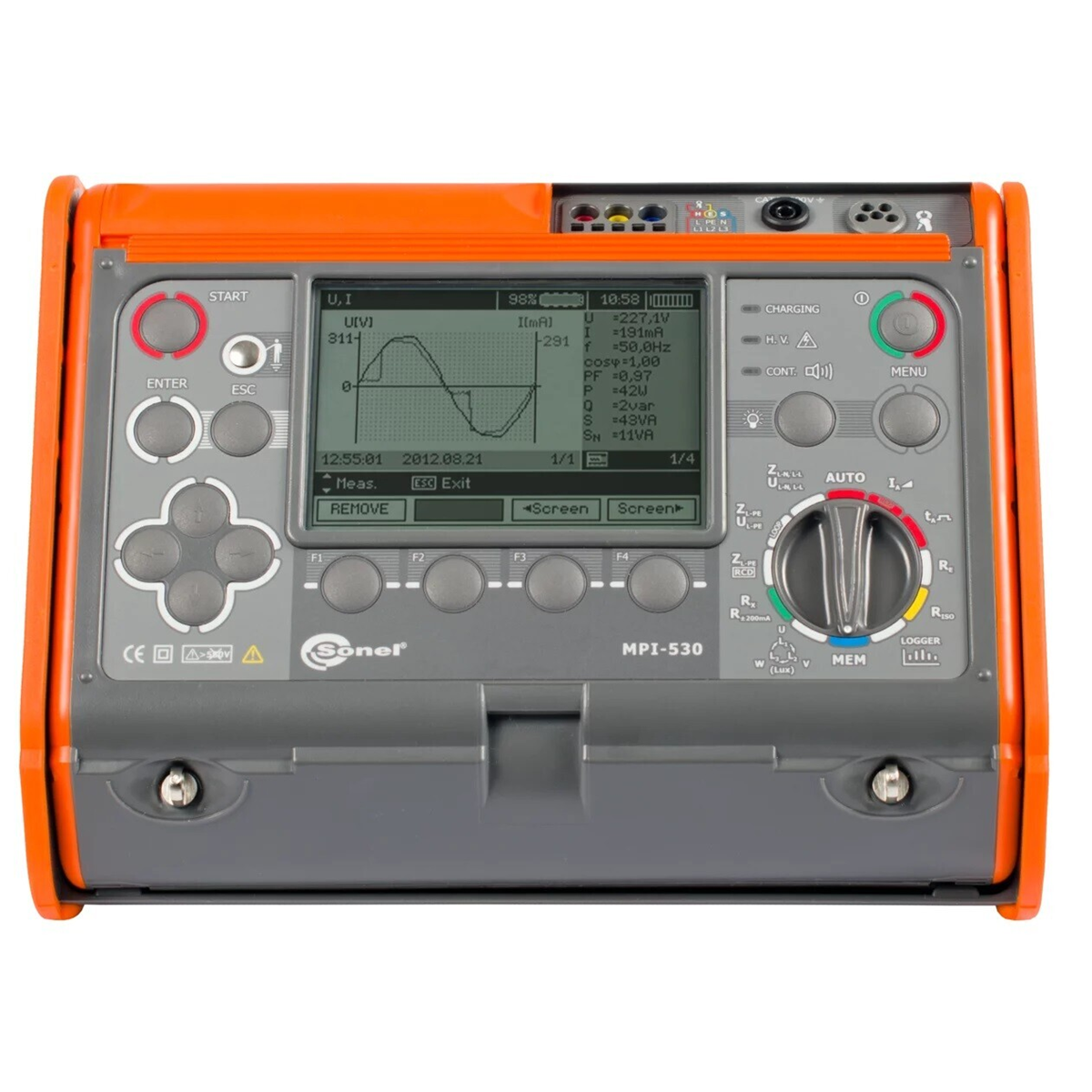

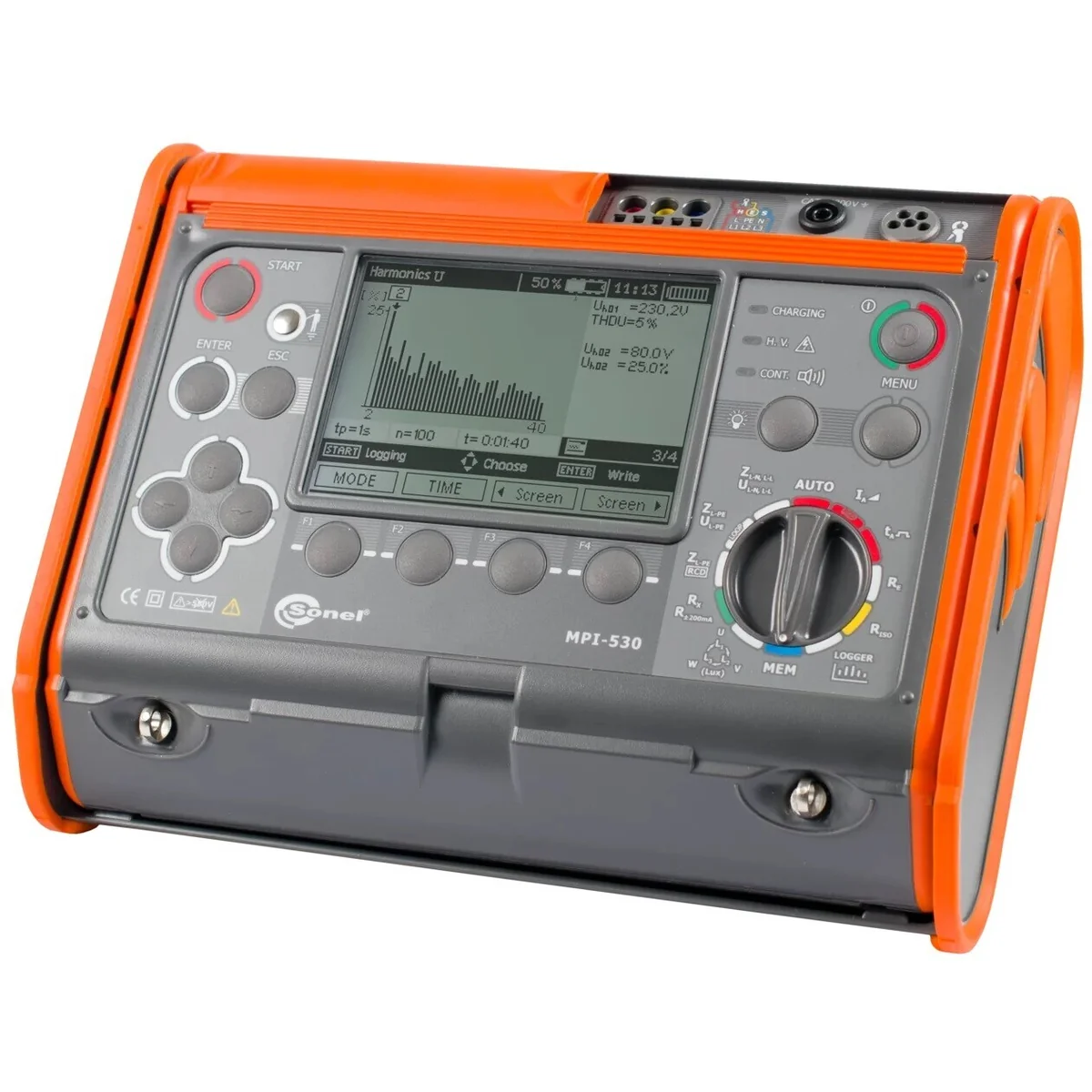

Багатофункціональний електромонтажний лічильник Sonel MPI-530< /strong> використовується для точного вимірювання параметрів електроустановок.Пристрій сконструйовано відповідно до вимог стандарту PN-EN 61557. Він дозволяє виконувати всі вимірювання, пов'язані із захистом від ураження електричним струмом, описані в PN- Стандарт EN 61557. -HD 60364-6.

Спеціальний лічильник Sonel MPI-530 відрізняється розширеними функціями вимірювання заземлення - додаткові методи затискання та питомий опір ґрунту. За допомогою додаткового адаптера AuroISO-1000C також можна автоматично вимірювати опір ізоляції в розетках і для 3-, 4- і 5-жильних кабелів.

За допомогою вимірювача Sonel MPI-530 ви можете також виконайте тест на освітленість. Для цього потрібен додатковий зовнішній зонд. Пристрій дозволяє реєструвати та аналізувати параметри мережі, включаючи гармоніки до 40-ої. Ще однією перевагою лічильника є міцний корпус з класом стійкості IP54, який захищає прилад від механічних пошкоджень, пилу та бризок.

Особливості

Лічильник характеризується широкими можливостями в області функціональності. Він поєднує в собі вимірювальні можливості кількох приладів, забезпечуючи однаково високу точність.

• Пристрій MPI-530 можна використовувати для виконання всіх приймальних вимірювань електроустановок відповідно до відповідно до застосовних норм:
  • імпеданс контуру пошкодження (також у колах з УЗО),
  • параметри УЗО,
  • опір ізоляції,

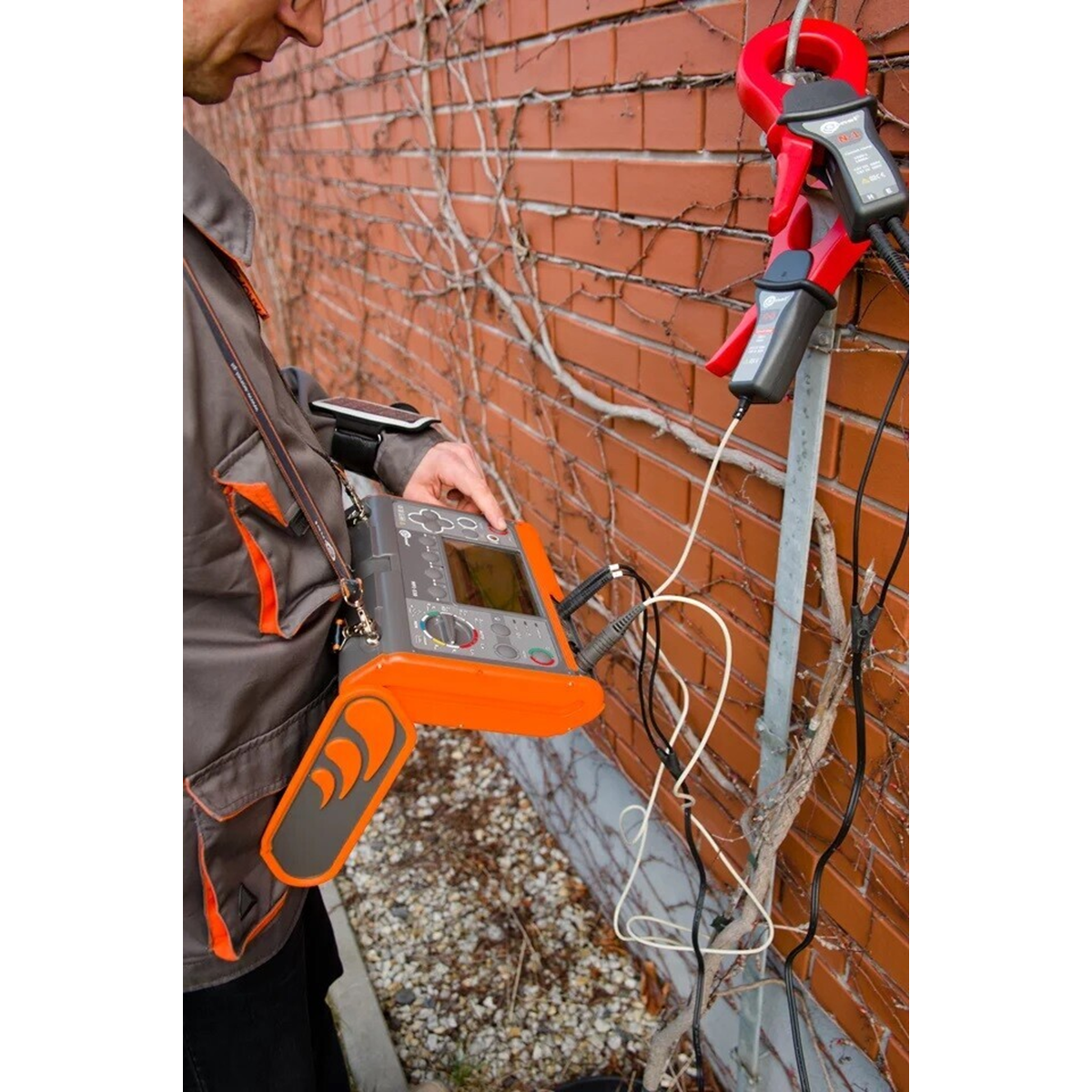

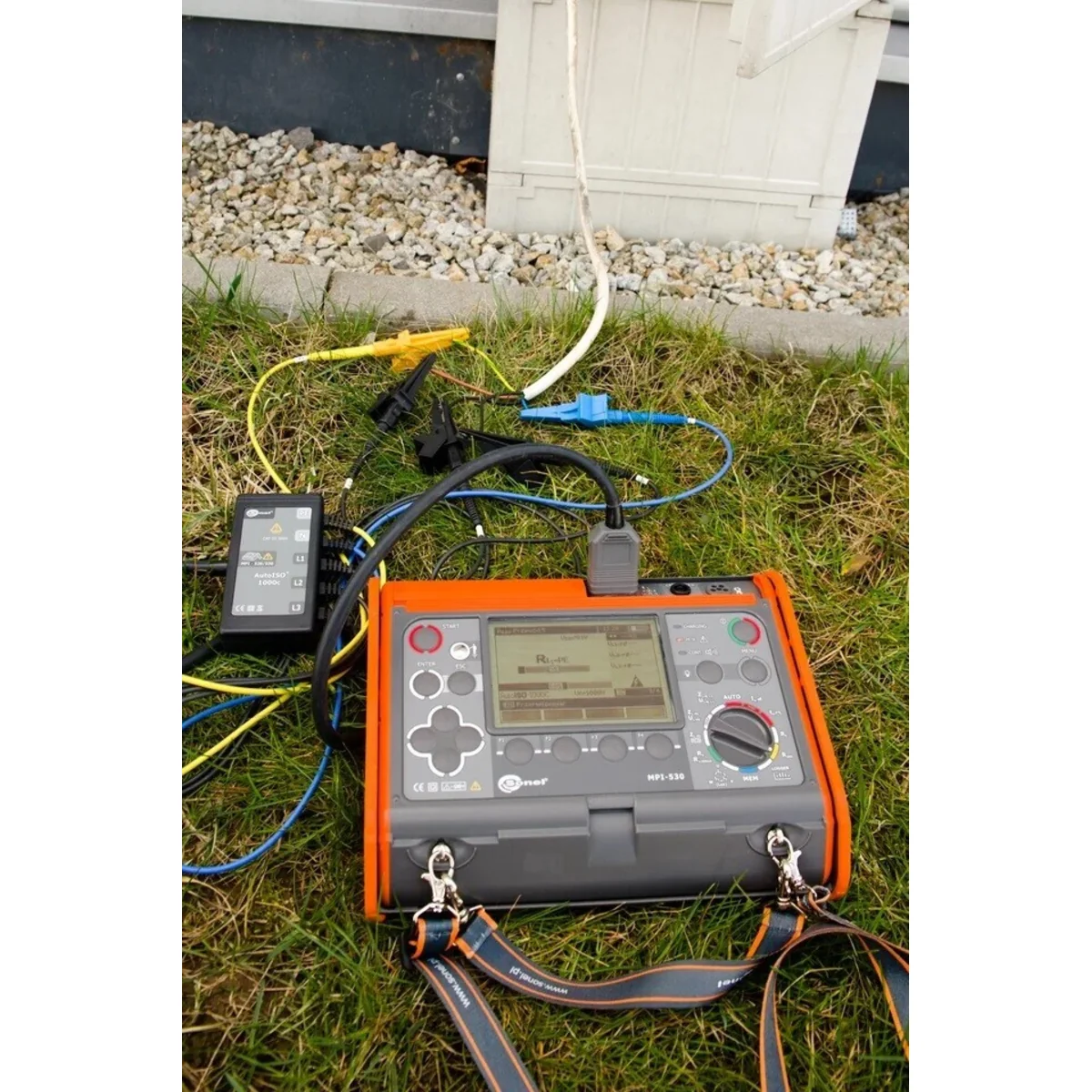

  • земля опір (4 методи вимірювання + вимірювання питомого опору ґрунту),
  • безперервність захисного та еквіпотенціального з’єднання,

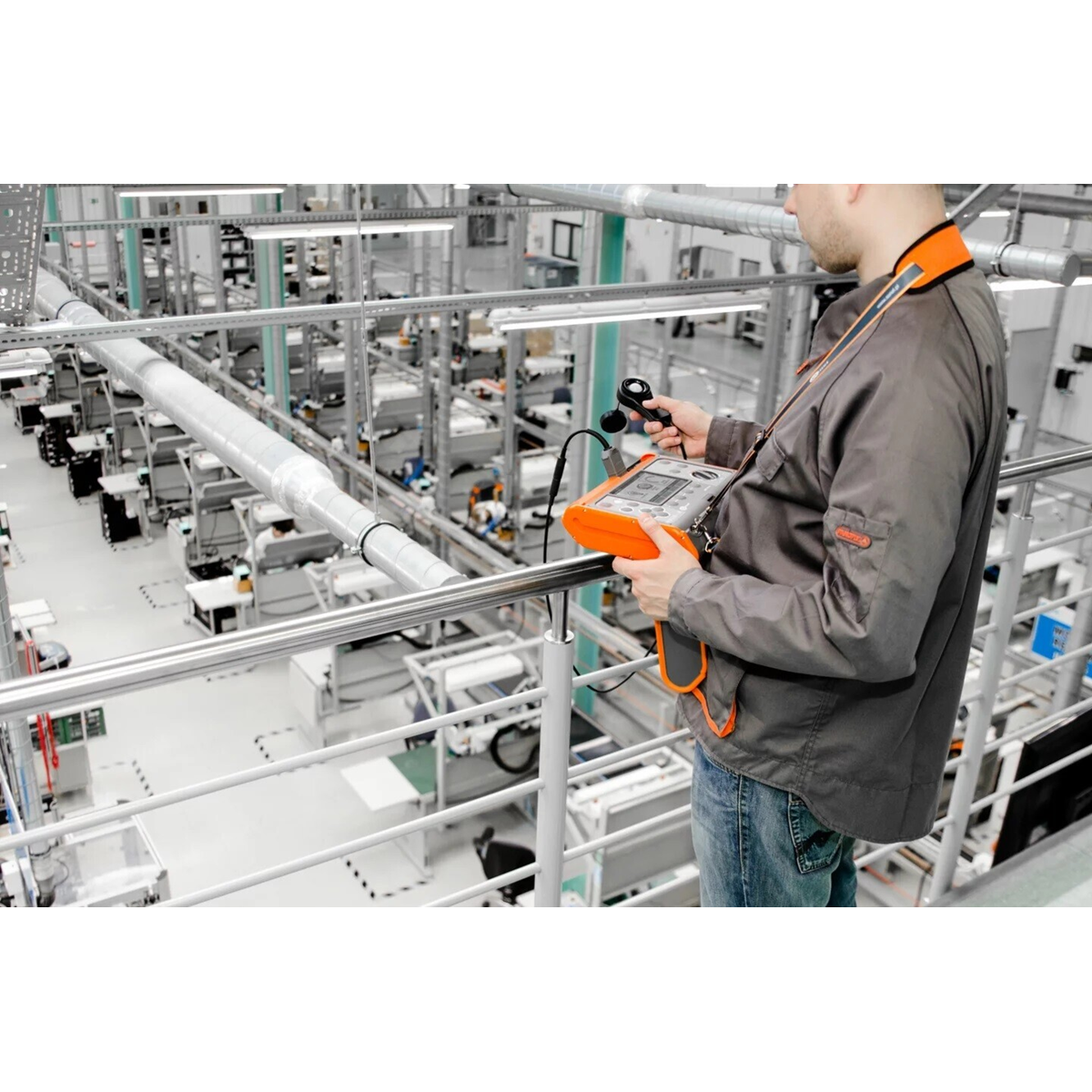

  • освітленість,
  • перевірка послідовності фаз, < li>перевірка напрямку обертання двигуна.
• MPI-530 може записувати параметри якості електроенергії 50/60  Гц:
  • Напруга L1 – середні значення до 500 В,
  • струм L1 – середні значення, вимірювання струму в діапазоні до 3 кА (в залежності від використовуваних струмових кліщів),
  • частота в діапазоні 40 Гц – 70 Гц,
  • активна потужність (P), реактивна потужність (Q), повна потужність (S),
  • коефіцієнт потужності (PF), cosφ,

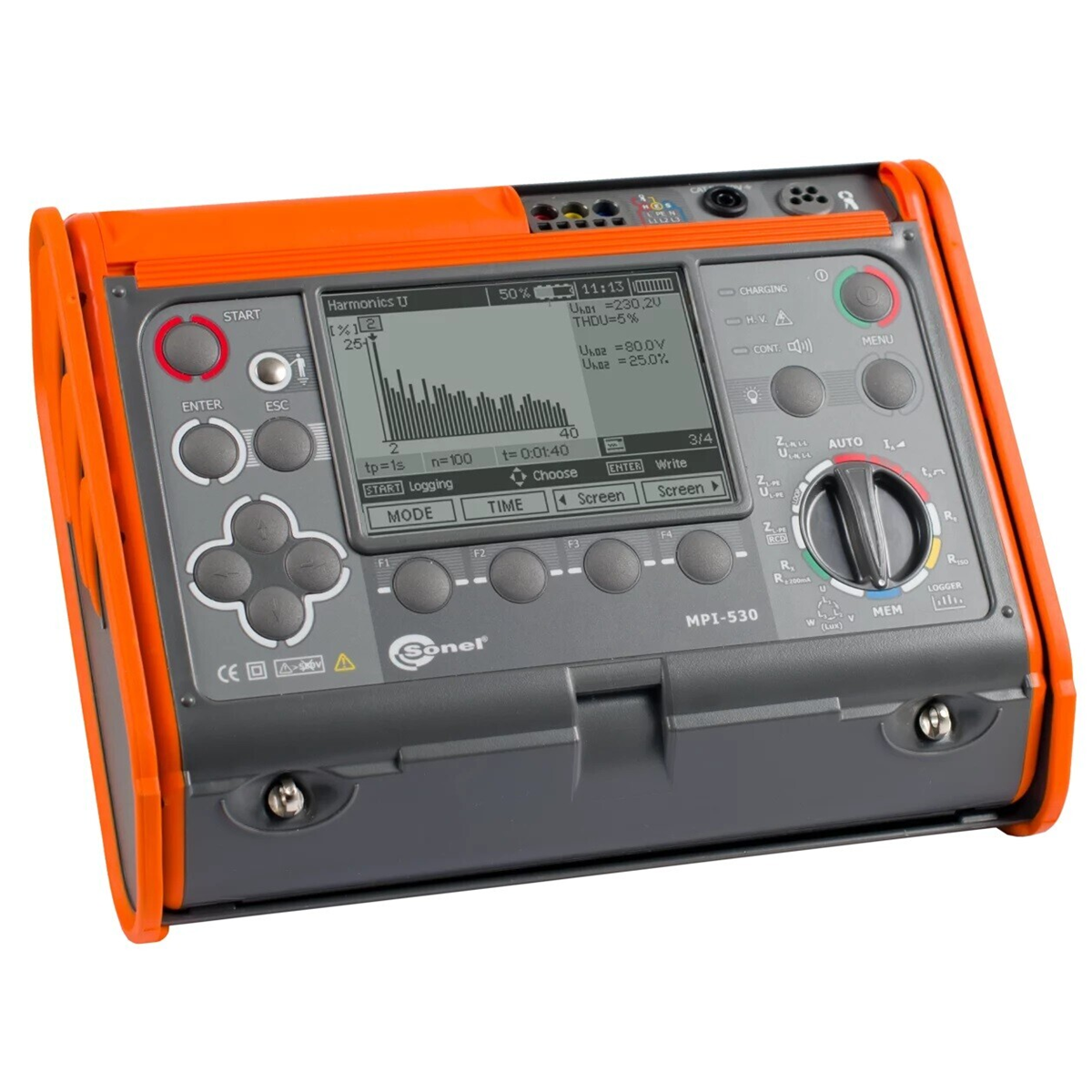

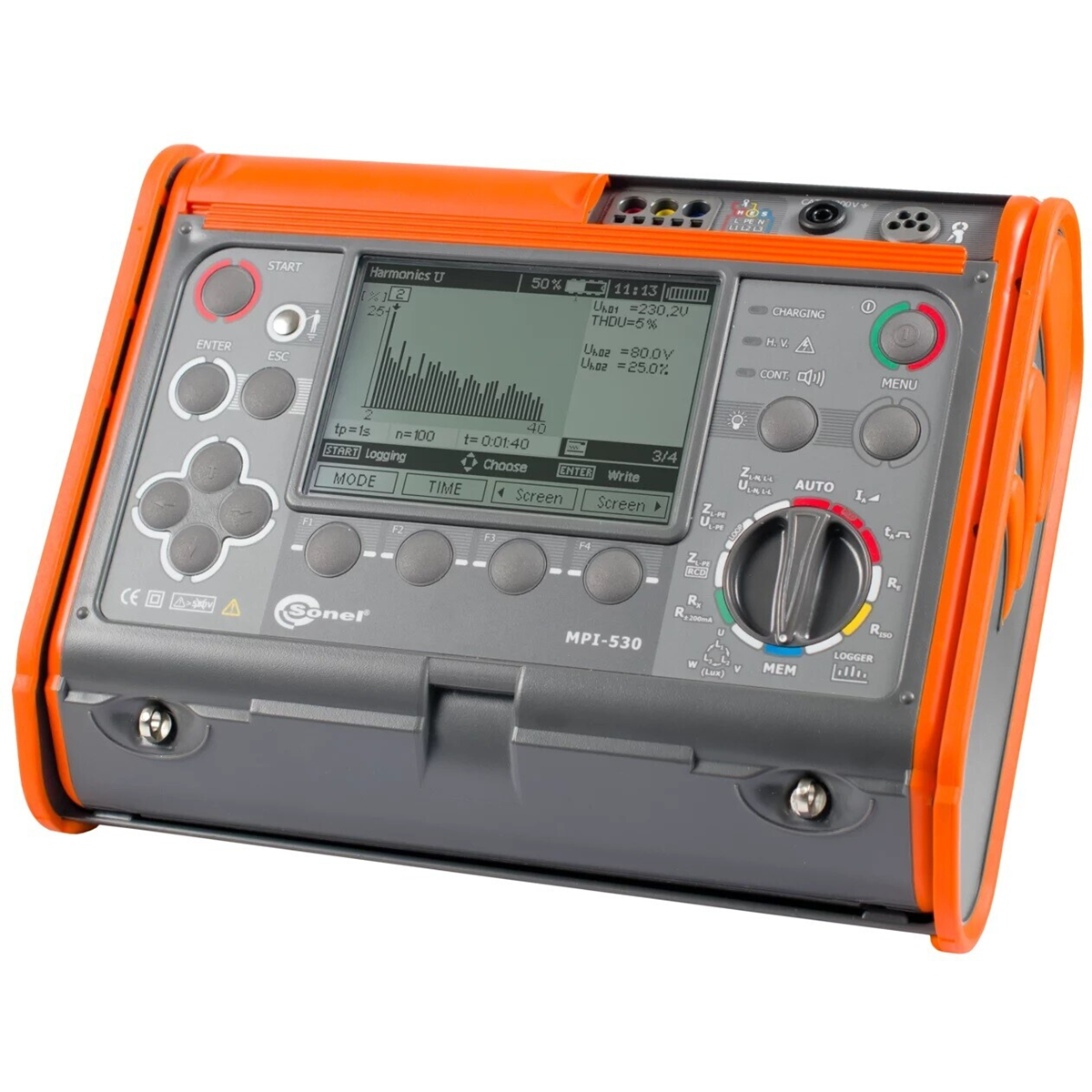

  • гармоніки (до 40-ї за напругою та струмом),
  • коефіцієнт гармонійних спотворень THD для струму та напруги

< сильний >Перевірка безпеки установки

За допомогою приладу ви можете контролювати домашні та промислові електроустановки з точки зору безпеки. Вимірювання можна легко автоматизувати за допомогою:

• перевірки автоматичних вимикачів залишкового струму в автоматичному режимі,

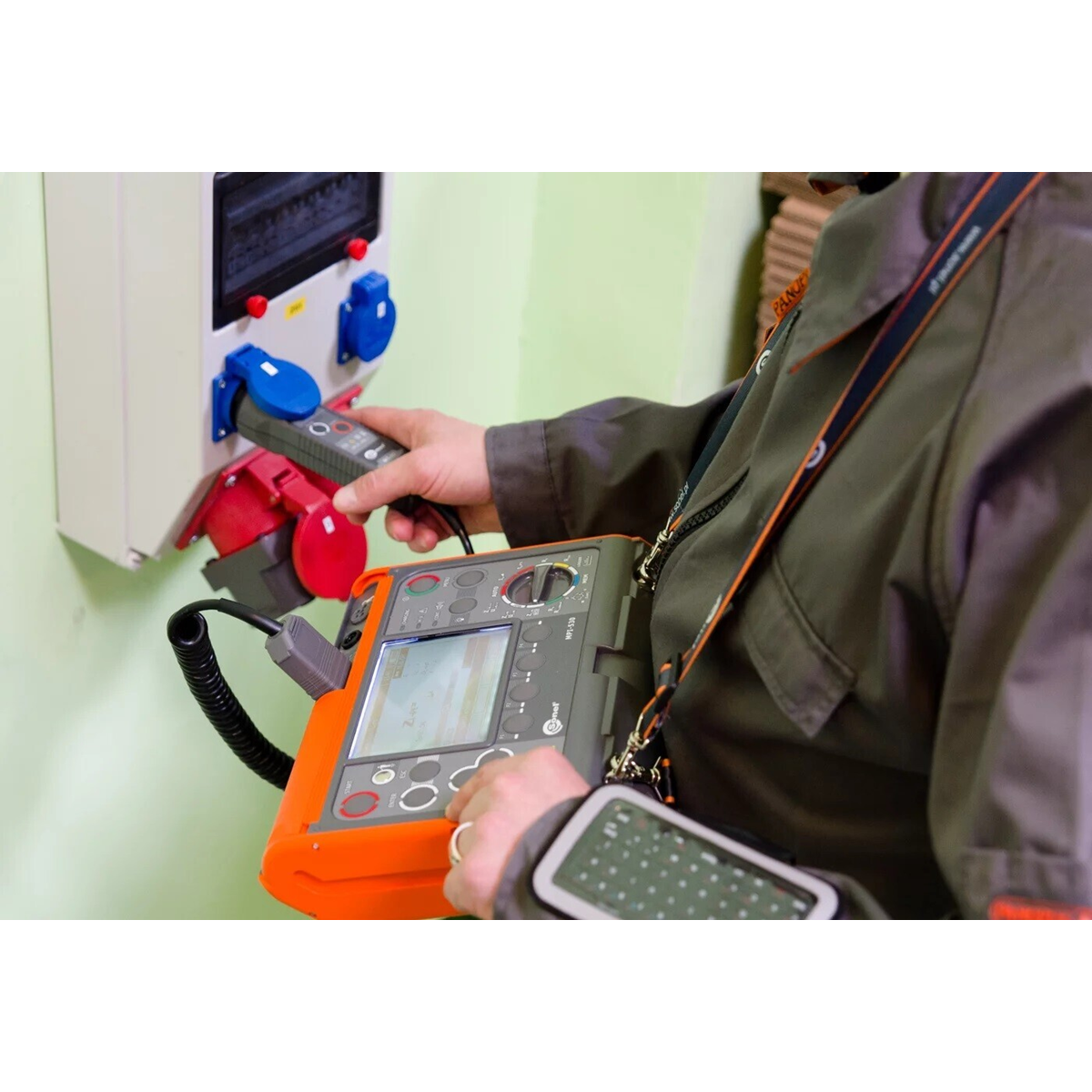

• використання адаптера типу WS для перевірки установки через стандартну розетку 230 В.< /li>
• використання адаптера AutoISO-1000C для перевірки опору ізоляції 3-, 4- та 5-жильних проводів.

Структура пам'яті

Структура пам'яті має форму дерева. Він дозволяє зберігати десятки тисяч результатів у системі КЛІЄНТ-ОБ'ЄКТ-КІМНАТА-ТОЧКА ВИМІРЮВАННЯ, що допомагає в подальшому створювати прозорий протокол. Цю конструкцію можна підготувати в метр перед початком робіт. Введення даних у пристрій полегшується завдяки клавіатурі QWERTY, яка підключається до нього через Bluetooth.

Вбудована довідкова система

Пристрій має вбудовану на екранах довідки з діаграмами вимірювань. Завдяки цьому ви можете легко та швидко перевірити, як підключити ту чи іншу систему залежно від типу вимірювання.

Підвищена стійкість до умов зовнішнього середовища

метр MPI-530 добре впорається в суворих умовах навколишнього середовища. Захист від проникнення пилу і води забезпечує унікальний корпус зі ступенем герметичності IP54. Він стійкий до механічних пошкоджень, а спеціальна конструкція дозволяє легко захистити дисплей, зсуваючи кришку глюкометра. Крім того, що він захищає від пошкоджень, він також дозволяє зручно переносити та використовувати пристрій у різних положеннях.

Зв'язок і програмне забезпечення

< p> Через порт USB або за допомогою бездротового зв'язку Bluetooth ви можете передавати дані вимірювань на комп'ютер. Щоб сформувати протокол випробувань у сфері захисту від ураження електричним струмом, скористайтеся програмою Sonel Electrical Measurements. Збереження завантажених ресурсів у найпростіші формати та їх друк забезпечує Sonel Reader.



< thead> < / tr> < /tr> < td>0,12 Ω… 400 Ω відповідно до IEC 61557-4 < td>становить 0,001 fc < /tr>

Функції вимірювання	Діапазон вимірювання	Діапазон відображення	Роздільна здатність	Точність
Опір контуру несправності
Культ несправності ZL-PE, ZL-N, ZL-L	0,13 Ω &hellip ;1999.9 Ω відповідно до IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	від ±(5% вим. + 0,03 Ω)
Контур несправності ZL-PE в режимі УЗО	від 0,50 Ω…1999 Ω відповідно до IEC 61557	0,00 Ω…1999 Ω	da 0,01 Ω	від ±(6% в.в. + 5 цифр)
Вимірювання параметрів УЗО			< /td>
Тест спрацьовування УЗО та вимірювання часу спрацьовування tA струм вимірювання 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ п
УЗО загального типу з короткою затримкою
• Мережа TN/TT	0 мс…300 мс	0 мс…300 мс	1 мс	±(2% в.з. + 2 цифри)< /td>
Вибіркове УЗО	0 мс…500 мс	0 мс…500 мс	1 мс	±(2% m.v. + 2 цифри)
Вимірювання струму спрацьовування УЗО IA вимірювальний струм 0,2 IΔn…2, 0 IΔn
для синусоїдального залишковий струм (тип AC)	3,3 мА…1000 мА	3,3 мА…1000 мА	da 0,1 мА	±5 % IΔn
для одностороннього диференціального струму та одностороннього диференціального струму зі зміщенням постійного струму 6 мА (тип A)	3,5 мА…700 мА	3,5 мА…700 мА	це 0,1 мА	±10% IΔn
для постійного струму залишкового струму (тип B)	2,0 мА…1000 мА	2,0мА…1000мА	для 0,1мА	± ;10% IΔn
Опір заземлення
3- та 4-провідний метод	від 0,50 Ω…1,99 kΩ відповідно до IEC 61557-5	0,00 Ω…1,99 kΩ	da 0,01 Ω	від ±(2% m.m. + 3 цифри)< /td>
3-провідний метод + затискач	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ< /td>	дасть 0,01 Ω	±(8% m.v. + 4 цифри)
Метод 2 затискачів	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ< /td>	da 0,01 Ω	від ±(10% m.v. + 4 цифри)
Питомий опір ґрунту< /strong>	0,0 Ωm…99,9kΩm	0,0 Ωm…99,9kΩm	до 0,1 Ωm	Залежить від точності вимірювання RE
Опір ізоляції	;
Вимірювальна напруга 50 В	50kΩ…250MΩ відповідно до IEC 61557-2	0 kΩ…250 MΩ	є 1 kΩ	від ±(3% в.з. + 8 цифр) < /td>
Вимірювальна напруга 100 В	100 kΩ…500 MΩ відповідно до IEC 61557-2	0 kΩ…500 MΩ	є 1 kΩ	від ±(3% в.з. + 8 цифр) < /td>
Вимірювальна напруга 250 В	250 kΩ…999 MΩ відповідно до IEC 61557-2	0 kΩ…999 MΩ	є 1 kΩ	від ±(3% в.з. + 8 цифр) < /td>
Випробувальна напруга 500 В	500 kΩ…2,00 GΩ відповідно до IEC 61557-2	0 kΩ…2,00 GΩ	для 1 kΩ	від ±(3% в.в. + 8 цифр )< /td>
Вимірювальна напруга 1000 В	1000 kΩ…9,99 GΩ відповідно до IEC 61557-2	0 kΩ…9,99 GΩ	для 1 kΩ	від ±(3% в.в. + 8 цифр )< /td>
Опір захисних та зрівняльних провідників
Вимірювання безперервності захисного та еквіпотенціального з’єднання з ±200 мА	0,00 Ω…400 Ω	da 0,01 Ω	±(2% в.з. + 3 цифри)
Вимірювання опору низького струму	0,0 Ω…1999 Ω	0,0 Ω&hellip ;1999 Ω	da 0,1 Ω	±(3% m.v. + 3 цифри)
Освітленість
Вимірювання в люксах (лк )	0 lx…399,9 klx	0 lx…399,9 klx	da 0,001 lx	від ±(2% в.з. + 5 цифр)
Вимірювання Fc	0 fc…39 ,99 kfc	0 fc…39,99 kfc	від ±(2% m.v. + 5 цифр)
Індикація послідовності фаз	Допоміжна, інверсна, UL-L напруга: 95 В…500 В (45 Гц…65 Гц)



< p>Однофазний реєстратор

Пристрій призначений для роботи у таких мережах:

• з номінальною частотою 50/60 Гц
< li>з номінальною напругою: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В

Системи підтримуваних мереж:

• однофазна

< td>

Параметр	Діапазон	Максимальна роздільна здатність	Точність
Змінна напруга (TRMS)	0,0…500 В	0,1 V	від ±(2% в.з. + 2 цифри)
Змінний струм (TRMS)	залежно від затискачів*	0,1 мА	від ±(5% m.v. + 3 цифри) (помилка не включає помилку затискання)
Частота	45,0…65,0 Гц	0,1 Гц	±(0,1% в.з. + 1 цифра)< /td>
Активна, реактивна та повна потужність	0 ВА…1,5 МВА, 0 Вт…1,5 МВт, 0 вар…1,5 Мвар	1 ВА, 1 Вт, 1 змінна	від ±(7% m.v. + 3 цифри)
cosφ і коефіцієнт потужності (PF)	0,00…1,00	0,01	Точність не вказано
Гармоніки
Напруга	0,0…500 В	0,1 В	від ±(5% в.в. + 3 цифри)
Струм	залежно від затискачів*	те саме, що AC True RMS	від ±(5% в.з. + 3 цифри) (точність не включає помилку затиску
THD
Напруга	0,0…999,9 % (відносно першої гармоніки)	0,1%	±5%
Струм	0,0…999,9% (відносно першої гармоніки)	0,1%< /td>	±5% (точність не включає помилку затискача)

• F-1A, F-2A, F- 3A затискачі: 0…3000 A AC (10 000 Ap-p)
• C затискачі -3: 0…1000 A AC (3600 Ap-p)
• C-6A затискачі: 0 ..10 A AC (36 Ap-p)



Вимірювання змінного струму (справжнього середньоквадратичного значення) за допомогою затискачів

< td> 140 мм < td>IP67 < /table>



Програма для створення протоколів із тестів безпеки встановлення

Остання версія популярної програми для створення протоколів із електричних вимірювань . PE6 спрощує процес документування. Це мінімізує його час. Це автоматизує. Все завдяки численним вбудованим механізмам, інструментам і функціям.

Особливості програми:

• відповідність друкованого протоколу новим PN- Стандарти HD 60364-6: 2016-07, PN-HD 60364-4-41:2017-09
• співпраця з лічильниками SONEL S.A.,
• деревовидна структура документа,
• розширені бази даних захисту та точок вимірювання,
• автоматичний розрахунок необхідних значень,
• автоматичне оцінювання результатів вимірювань,
• графік вимірювань,< /li>
• додавання фотографій і креслень до протоколів,
• друк контрольних вимірювань і описових міток таблиць,
• обчислення виконаних вимірювань,
• друк рахунків-фактур,< /li>
• автоматичне заповнення протоколів серією даних.

Програма підтримує створення документації після випробувань у сфері комплексного контролю точок вимірювання та:

• ефективність відключення (TN-S, TN-C, TN-C-S, TT, IT),
• параметри УЗО,
• стан ізоляції ланцюгів (TN- S, TN-C, TN-C-S, TT, IT),
• стан ізоляції електричних кабелів,
• стан системи блискавкозахисту та заземлення,
• безперервність дроту,
• опір ізоляції відкритих і закритих двигунів,
• опір контакторів,
• опір автоматичних вимикачів,< /li> < li>трансформаторні пристрої.

Апаратні вимоги:

• Операційна система: Windows 10
< li>Мінімальна роздільна здатність : 1024x768
• Рекомендована роздільна здатність: 1920x1080

Vollständige Beschreibung ausklappen ▼

Über das Unternehmen

Elektrogroßhandel

Karriere

Impressum

Datenschutzrichtlinie

Online Einkaufen

Häufig gestellte Fragen

Liefermethoden

Zahlungsmöglichkeiten

Widerrufsbelehrung

Satzung

Reklamation

Kontakt

Montag - Freitag: 7:00 - 17:00

Samstag: 8:00 - 13:00

Tel.: 12 269 12 12

E-Mail: info@el12.pl

Auftragsabwicklung:

Montag - Freitag: 7:00 - 15:00

E-Mail: esklep@el12.pl

Tel.: (+48) 609 697 377

Adresse des Hauptsitzes:

ul. Św. Anny 5, 45-117 Opole

Mobile Anwendung

Wir gehören zu:

Social media

Copyright - 2025 Przedsiębiorstwo el12 Sp z o.o. Alle Rechte vorbehalten. Elektrofachgeschäft el12 – Online-Elektrogroßhändler.

	C-3	C-6A	F-1A	F-2A	F-3A
Номінальний струм	1000A AC	10A AC	3000A AC	3000A AC	3000A Змінний струм
Частота	30 Гц…10 кГц	40 Гц…10 кГц	40 Гц…10 кГц	40 Гц…10 кГц	40 Гц…10 кГц
Макс. діаметр вимірюваного кабелю	52 мм	20 мм	380 мм	250 мм
Мінімальна базова точність	≤0,3%	≤1% < /td>	1%	1%	1%
Живлення від батареї < /td>	-	-	-	-	-
Довжина кабелю	2 м	2,2 м	2,5 м	2,5 м	2,5 м
Категорія вимірювання	III 600 В< /td>	IV 300 В	IV 600 В	IV 600 В	IV 600 В
Ступінь захисту	IP40	IP40	IP67	IP67
