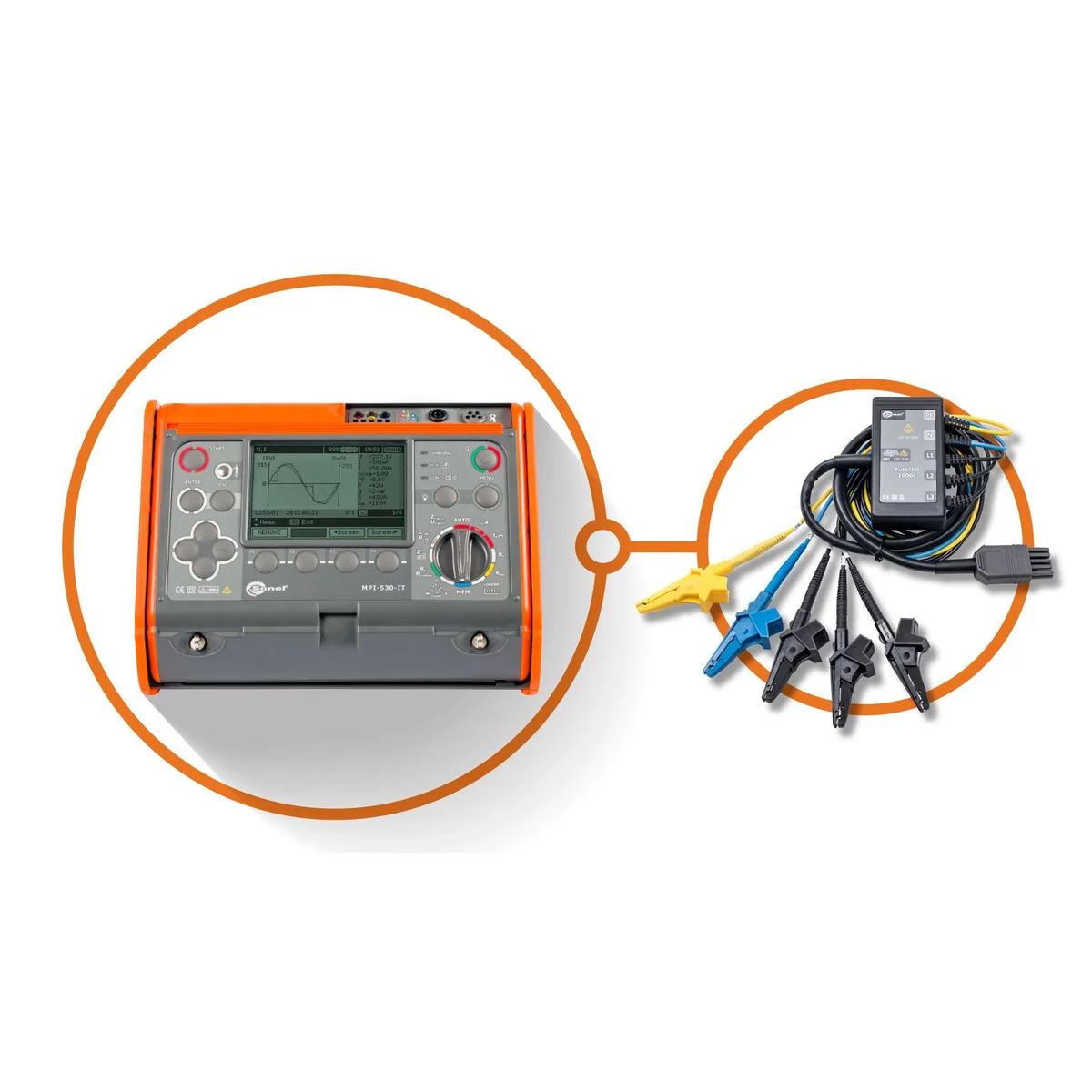

Багатофункціональний лічильник MPI-530-IT + адаптер для багатожильних кабелів AutoISO-2500 WMPLMPI530ITISO10C
Внутрішній артикул:
NPP113SONE
№ каталоговий:
WMPLMPI530ITISO10C
Код EAN:
5907624030695
Виробник:
SONEL
Модель: MPI-530-IT | AutoISO-2500
Ціна:
10 590,30 zł
Брутто / шт.
(з ПДВ 23%)
Додати до запиту на пропозицію
Роздрукувати
Запитайте про товар
Опис товару
Багатофункціональний електромонтажний лічильник
Професійний та універсальний
Багатофункціональний електромонтажний лічильник Sonel MPI-530- ІТє відповіддю на потреби фахівців електротехнічної промисловості, зокрема монтажників та техніків-вимірювачів. Цей надзвичайно універсальний, багатофункціональний пристрій використовується для вимірювання параметрів електроустановок і дозволяє виконувати всі вимірювання, пов'язані із захистом від ураження електричним струмом, які описані в стандарті PN-HD 60364-6, в також для вимірювання захисту від диференціального струму в мережах з ізольованою нейтральною точкою трансформатора IT. Лічильник було сконструйовано відповідно до вимог стандарту PN-EN 61557.
Ця модель лічильника може похвалитися розширеними функціями вимірювання заземлення у вигляді додаткових методів затискачів і вимірювання питомого опору ґрунту. Використовуючи додатковий адаптер AutoISO-1000C, також можна виконувати автоматичні вимірювання опору ізоляції в розетках і на 3-, 4- і 5-жильних кабелях. Додатковий зовнішній зонд також дозволяє проводити тести на освітленість. Крім того, вимірювач дозволяє реєструвати та аналізувати параметри мережі, включаючи гармоніки до 40-го порядку.
Sonel MPI-530-IT One advanced device включає в себе функції та можливості кількох вимірювальних пристроїв. Безліч практичних функцій у поєднанні з високою точністю вимірювання робить вимірювальний прилад Sonel MPI-530-IT надійним вимірювальним приладом.
Особливості
Лічильник характеризується завдяки широким можливостям у сфері функціональності. Він поєднує в собі вимірювальні можливості кількох приладів, забезпечуючи при цьому однаково хорошу точність.
- Прилад MPI-530-IT можна використовувати для виконання всіх приймальних вимірювань електроустановок відповідно до чинного
- імпедансу контуру короткого замикання (також у колах з УЗО),
- параметрів УЗО,
- опору ізоляції, < li >опір заземлення (4 методи вимірювання + вимірювання питомого опору ґрунту),
- безперервність захисних і вирівнюючих з'єднань,
- освітленість,
- перевірка послідовності фаз,
- перевірка напрямку обертання двигуна.
- Напруга L1 – середні значення до 500 В,
- струм L1 – середні значення, вимірювання струму в діапазоні до 3 кА (в залежності від використовуваних струмових кліщів),
- частота в діапазоні 40 Гц – 70 Гц,
- активна потужність (P), реактивна потужність (Q), повна потужність (S),
- коефіцієнт потужності (PF), cosφ,
- гармоніки (до 40-ї за напругою та струмом),
- коефіцієнт гармонійних спотворень THD для струму та напруги
Перевірка безпеки установки
За допомогою приладу ви можете контролювати домашні та промислові електроустановки з точки зору безпеки. Вимірювання можна легко автоматизувати за допомогою:
- перевірки автоматичних вимикачів залишкового струму в автоматичному режимі,
- використання адаптера типу WS для перевірки установки через стандартну розетку 230 В.< /li>
- використання адаптера AutoISO-1000C для перевірки опору ізоляції 3-, 4- та 5-жильних проводів.
Структура пам'яті
Структура пам'яті має форму дерева. Він дозволяє зберігати десятки тисяч результатів у системі КЛІЄНТ-ОБ'ЄКТ-КІМНАТА-ТОЧКА ВИМІРЮВАННЯ, що допомагає в подальшому створювати прозорий протокол. Цю конструкцію можна підготувати в метр перед початком робіт. Введення даних у пристрій полегшується завдяки клавіатурі QWERTY, яка підключається до нього через Bluetooth.
Вбудована довідкова система
Пристрій має вбудовану на екранах довідки з діаграмами вимірювань. Завдяки цьому ви можете легко та швидко перевірити, як підключити ту чи іншу систему залежно від типу вимірювання.
Підвищена стійкість до умов зовнішнього середовища
метр MPI-530-IT добре впорається з суворими умовами навколишнього середовища. Захист від проникнення пилу і води забезпечує унікальний корпус зі ступенем герметичності IP54. Він стійкий до механічних пошкоджень, а спеціальна конструкція дозволяє легко захистити дисплей, зсуваючи кришку глюкометра. Крім того, що він захищає від пошкоджень, він також дозволяє зручно переносити та використовувати пристрій у різних положеннях.
Зв'язок і програмне забезпечення
< p> Через порт USB або за допомогою бездротового зв'язку Bluetooth ви можете передавати дані вимірювань на комп'ютер. Щоб сформувати протокол випробувань у сфері захисту від ураження електричним струмом, скористайтеся програмою Sonel Electrical Measurements. Збереження завантажених ресурсів у найпростіші формати та їх друк забезпечує Sonel Reader.
| Функції вимірювання | Діапазон вимірювання | Діапазон відображення | Роздільна здатність | Точність | < / tr>
|---|---|---|---|---|
| Опір контуру несправності | ||||
| Культ несправності ZL-PE, ZL-N, ZL-L | 0,13 Ω &hellip ;1999.9 Ω відповідно до IEC 61557 | 0,00 Ω…1999 Ω | da 0,01 Ω | від ±(5% вим. + 0,03 Ω) |
| Контур несправності ZL-PE в режимі УЗО | від 0,50 Ω…1999 Ω відповідно до IEC 61557 | 0,00 Ω…1999 Ω | da 0,01 Ω | від ±(6% в.в. + 5 цифр) |
| Вимірювання параметрів УЗО | < /td> | |||
| Тест спрацьовування УЗО та вимірювання часу спрацьовування tA струм вимірювання 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔ п | ||||
| УЗО загального типу з короткою затримкою | ||||
| • Мережа TN/TT | 0 мс…300 мс | 0 мс…300 мс | 1 мс | ±(2% в.з. + 2 цифри)< /td> |
| • ІТ-мережа | 0 мс…400 мс | 0 мс…400 мс | 1 мс | ±(2% в.в. + 2 цифри) |
| Вибіркове УЗО | 0 мс…500 мс | 0 мс…500 мс | 1 мс | ±(2% m.v. + 2 цифри) |
| Вимірювання струму спрацьовування УЗО IA вимірювального струму 0,2 IΔn…2,0 IΔn | ||||
| 3,3 мА…1000 мА | 3,3 мА…1000 мА | da 0,1 мА | ±5% IΔ n | |
| для одностороннього та одностороннього диференціального струму зі зміщенням 6 мА постійного струму (тип A) | 3,5 мА…700 мА | < td>3,5 мА…700 мАце 0,1 мА | ± ;10% IΔn | |
| для постійного струму залишкового струму (типу B) | 2,0 мА…1000 мА | 2,0мА…1000мА | da 0,1мА | ±10% IΔn< /td> |
| Опір заземлення | < /td> | |||
| 3- та 4-провідний метод | від 0,50 Ω…1,99 kΩ відповідно до IEC 61557-5 | 0,00 Ω…1,99 kΩ | da 0,01 Ω | від ±(2% m.m. + 3 цифри)< /td> |
| 3-провідний метод + затискач | 0,00 Ω…1,99 kΩ | 0,00 Ω…1,99 kΩ< /td> | дасть 0,01 Ω | ±(8% m.v. + 4 цифри) |
| Метод 2 затискачів | 0,00 Ω…99,9 kΩ | 0,00 Ω…99,9 kΩ< /td> | da 0,01 Ω | від ±(10% m.v. + 4 цифри) |
| Питомий опір ґрунту< /strong> | 0,0 Ωm…99,9kΩm | 0,0 Ωm…99,9kΩm | до 0,1 Ωm | Залежить від точності вимірювання RE |
| Опір ізоляції | ; | |||
| Вимірювальна напруга 50 В | 50kΩ…250MΩ відповідно до IEC 61557-2 | 0 kΩ…250 MΩ | є 1 kΩ | від ±(3% в.з. + 8 цифр) < /td> |
| Вимірювальна напруга 100 В | 100 kΩ…500 MΩ відповідно до IEC 61557-2 | 0 kΩ…500 MΩ | є 1 kΩ | від ±(3% в.з. + 8 цифр) < /td> |
| Вимірювальна напруга 250 В | 250 kΩ…999 MΩ відповідно до IEC 61557-2 | 0 kΩ…999 MΩ | є 1 kΩ | від ±(3% в.з. + 8 цифр) < /td> |
| Випробувальна напруга 500 В | 500 kΩ…2,00 GΩ відповідно до IEC 61557-2 | 0 kΩ…2,00 GΩ | для 1 kΩ | від ±(3% в.в. + 8 цифр )< /td> |
| Вимірювальна напруга 1000 В | 1000 kΩ…9,99 GΩ відповідно до IEC 61557-2 | 0 kΩ…9,99 GΩ | для 1 kΩ | від ±(3% в.в. + 8 цифр )< /td> |
| Опір захисних та зрівняльних провідників | ||||
| Вимірювання безперервності захисного та еквіпотенціального з’єднання з ±200 мА | < td>0,12 Ω… 400 Ω відповідно до IEC 61557-40,00 Ω…400 Ω | da 0,01 Ω | ±(2% в.з. + 3 цифри) | |
| Вимірювання опору низького струму | 0,0 Ω…1999 Ω | 0,0 Ω&hellip ;1999 Ω | da 0,1 Ω | ±(3% m.v. + 3 цифри) |
| Освітленість | ||||
| Вимірювання в люксах (лк ) | 0 lx…399,9 klx | 0 lx…399,9 klx | da 0,001 lx | від ±(2% в.з. + 5 цифр) |
| Вимірювання Fc | 0 fc…39 ,99 kfc | 0 fc…39,99 kfc | < td>становить 0,001 fcвід ±(2% m.v. + 5 цифр) | < /tr>|
| Індикація послідовності фаз | Допоміжна, інверсна, UL-L напруга: 95 В…500 В (45 Гц…65 Гц) |
< p>Специфікація – 1-фазний реєстратор
Прилад призначений для роботи в мережах:
- з номінальною частотою 50/60 Гц
- з номінальною напругою: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
Підтримувані схеми мереж:
< ul>| Параметр | Діапазон вимірювання | < th>Максимальна роздільна здатністьТочність | |
|---|---|---|---|
| Змінна напруга (TRMS) | < td>0,0…500 В0,1 В | від ±(2% в.з. + 2 цифри) | |
| залежно від затискача* | 0,1 мА | від ±( 5% вим. + 3 цифри) (помилка не включає помилку затискання) | |
| Частота | 45,0…65 ,0 Гц | 0,1 Гц | ±(0,1% в.з. + 1 цифра) |
| Активна, реактивна та повна потужність | 0 ВА…1,5 МВА, 0 Вт…1,5 МВт, 0 змінних…1,5 Мвар | 1 ВА, 1Вт, 1вар | від ±(7% вим. + 3 цифри) |
| cosφ і коефіцієнт потужності (PF) | 0,00…1,00 | 0,01 | Точність не вказано |
| Гармоніки | |||
| Напруга | 0,0…500 В | 0,1 В | від ±(5% в.в. + 3 цифри) |
| Струм | залежно від затискачів* | те саме, що AC True RMS | від ±(5% в.з. + 3 цифри) (точність не включає помилку затиску |
| THD | < td> | ||
| Напруга | 0,0…999,9 % (відносно першої гармоніки) | 0,1% | ±5% |
| Струм | 0,0…999,9% (відносно першої гармоніки) | 0,1%< /td> | ±5% (точність не включає помилку затискача) |
- F-1A, F-2A, F- 3A затискачі: 0…3000 A AC (10 000 Ap-p)
- C затискачі -3: 0…1000 A AC (3600 Ap-p)
- C-6A затискачі: 0 ..10 A AC (36 Ap-p)
Вимірювання змінного струму (справжнього середньоквадратичного значення) за допомогою затискачів
| C-3 | C-6A | F-1A | F-2A | F-3A | |
|---|---|---|---|---|---|
| Номінальний струм | 1000A AC | 10A AC | 3000A AC | 3000A AC | 3000A Змінний струм |
| Частота | 30 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц | 40 Гц…10 кГц |
| Макс. діаметр вимірюваного кабелю | 52 мм | 20 мм | 380 мм | 250 мм | < td> 140 мм|
| Мінімальна базова точність | ≤0,3% | ≤1% < /td> | 1% | 1% | 1% |
| Живлення від батареї < /td> | - | - | - | - | - |
| Довжина кабелю | 2 м | 2,2 м | 2,5 м | 2,5 м | 2,5 м |
| Категорія вимірювання | III 600 В< /td> | IV 300 В | IV 600 В | IV 600 В | IV 600 В |
| Ступінь захисту | IP40 | IP40 | IP67 | IP67 | < td>IP67
