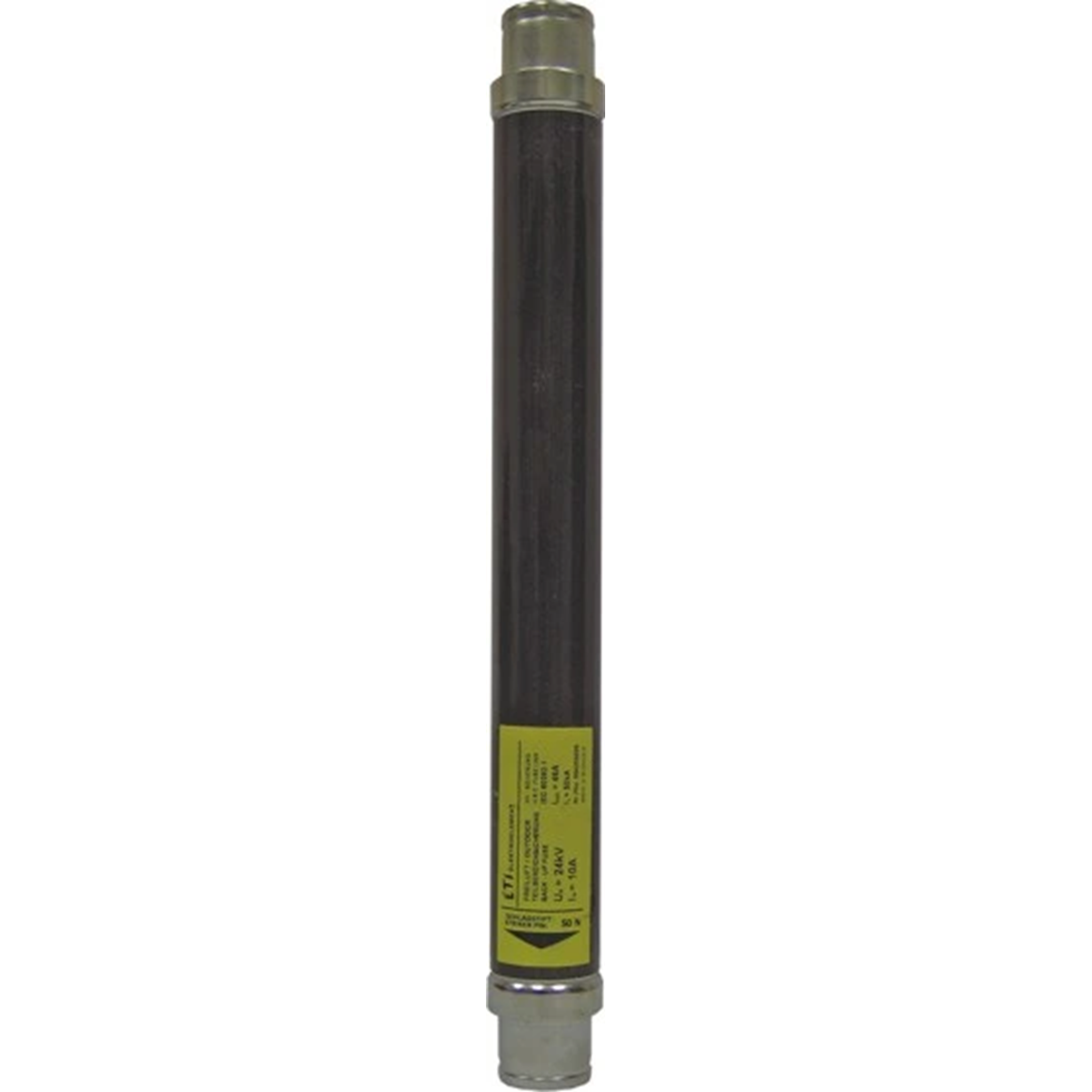

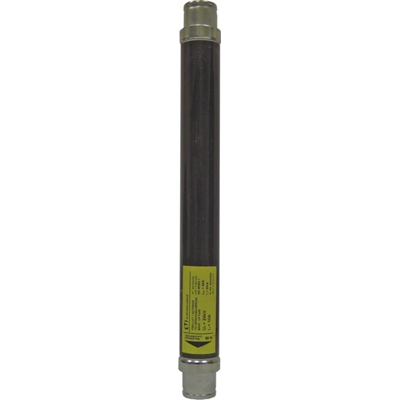

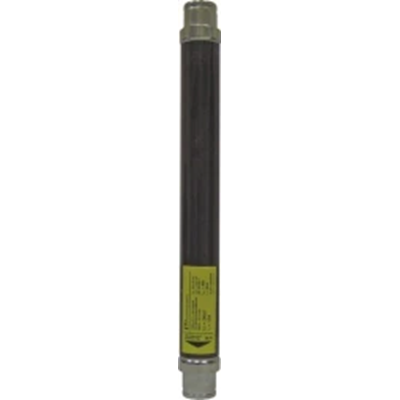

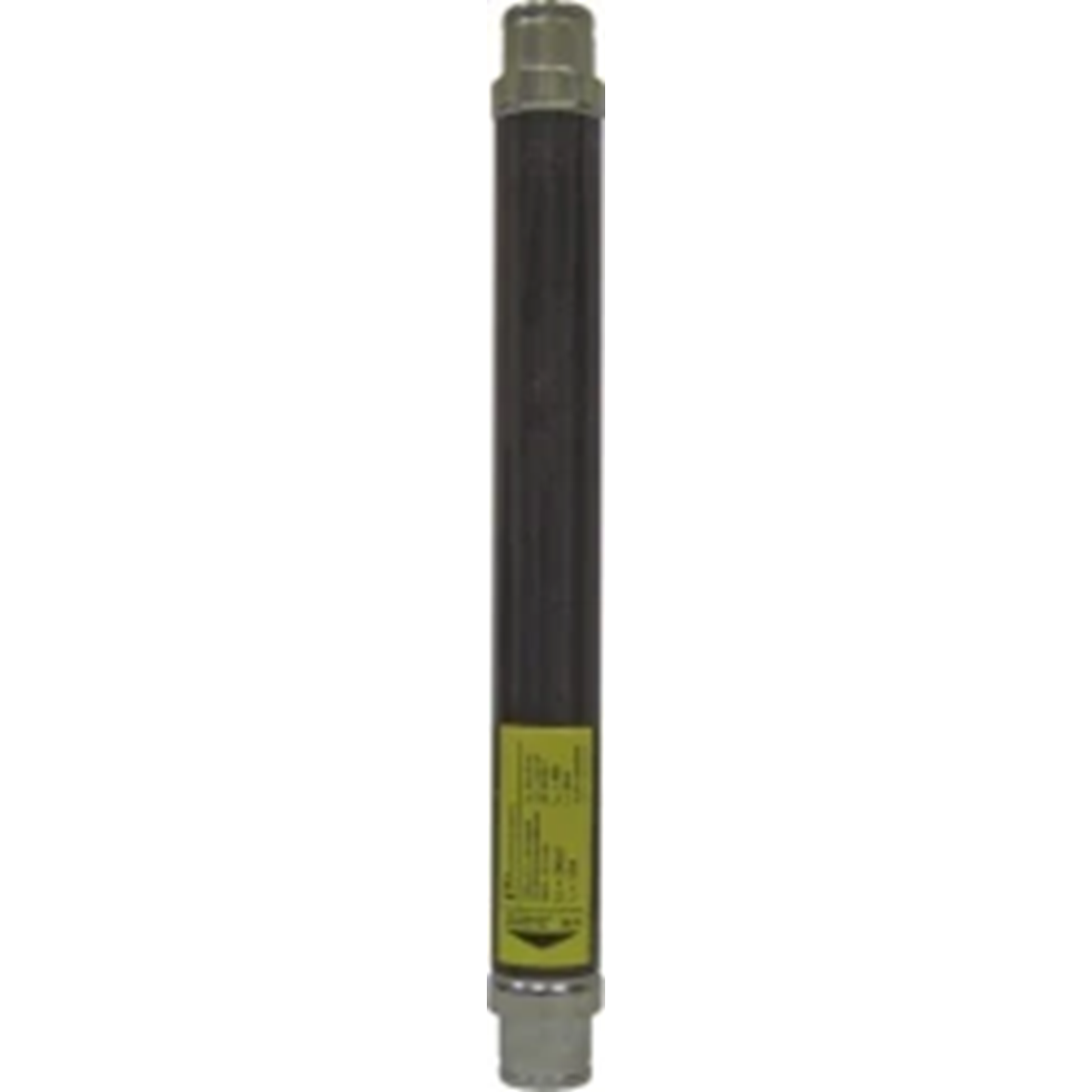

Запобіжник з бойком VV С 10/24кВ 16А 50Н 004255007

Внутрішній артикул:
ABM012ETIP
№ каталоговий:
004255007
Код EAN:
3838895243564
Виробник: ETI POLAM
Мінімальний струм відключення [A]: 60
Номінальний струм [A]: 16
Втрати потужності [Вт]: 35
Ціна:
48,41 €
Брутто / шт.
(з ПДВ 23%)
21,05 € Брутто/кг.
Доставка за 3 години
до 2 тижнів (робочі дні)
Самовивіз через 1 год
Кількість шт.
(багаторазовий:
1
)
Додати в буфер обміну
Роздрукувати

Опис товару

Плавкі вставки VV призначені для забезпечення стабільної та надійної амперно-часової характеристики. Корпус вкладиша являє собою порцелянову глазуровану трубку з дуже високою механічною та температурною стійкістю. Затискачі виготовлені з міді, електролітично покритої нікелем, і срібла на замовлення. Хомут фіксується на пазах, розташованих на кінцях труб, досить міцним затиском. Міцність з'єднання забезпечується використанням відповідного клею, стійкого до перепадів температури. Удосконалений метод виробництва елемента плавкої вставки забезпечує точний і стабільний  час-амперні характеристики плавкої вставки. Фьюзинговий елемент намотується на порцелянову вставку, розташовану всередині трубки. Вкладиш заповнений кварцовим піском з відповідним чином підібраною грануляцією. Дуже важливим елементом конструкції циліндра є ударний механізм. Для версії TERMO з термічним тригером (версії VV D і VV E) невід’ємною частиною пристрою є термоелемент, який спрацьовує при підвищенні температури.  Тепловий розряд відбувається завжди, незалежно від того, чи є підвищення температури через перевантаження чи зовнішніх факторів. Робота відбувається при температурі близько 120oC. Механізм працює таким чином, що короткочасні перевантаження не викликають непотрібного роз'єднання ланцюга. Лише коли температура піднімається занадто високо, бойок активується. Вставка з термовимикачем в основному використовується як захист для силових розподільних щитів середньої напруги в ізоляції SF6. Плавкі вставки VV середньої напруги мають короткочасну характеристику t-I.

Переваги:
→ невеликі підвищення температури, пов'язані з низькими втратами електроенергії,
→ висока здатність короткого замикання - 50 і надійність відключення при критичному струмі,
→ широкий вибір систем бойків - 80 Н, 120 Н для плавких вставок з термовимикачем - версії ВВ Д і ВВ Е і 50 Н для стандартної версії ВВ С, надійна робота системи бойків,
&rar; висока стійкість до вологи,
→ внутрішнього та зовнішнього використання,
&rar; надійне відключення з мінімальним струмом спрацьовування,
→ стабільні амперні характеристики,
→ напруга вимкнення нижча за рекомендоване значення,
→ плавкі елементи дуже хорошої якості.

Технічні дані

  • Мінімальний струм відключення [A]
    60
  • Втрати потужності [Вт]
    35
  • PKWIU
    27.12.10.0
  • Номінальний струм [A]
    16
  • Вага [г]
    2300

Інші технічні дані

  • Rozmiar
    Inne
  • Zdolność łączeniowa
    63 kA
  • Rodzaj napięcia
    AC

Інформація про виробника

Об'ємна упаковка

Свого роду пакет Pudełko
Кількість 3 шт.
Вага (кг) 7,400
Об'єм (м3) 0,023
Ширина (м) 0,350
Довжина (м) 0,560
Глибина (м) 0,120
