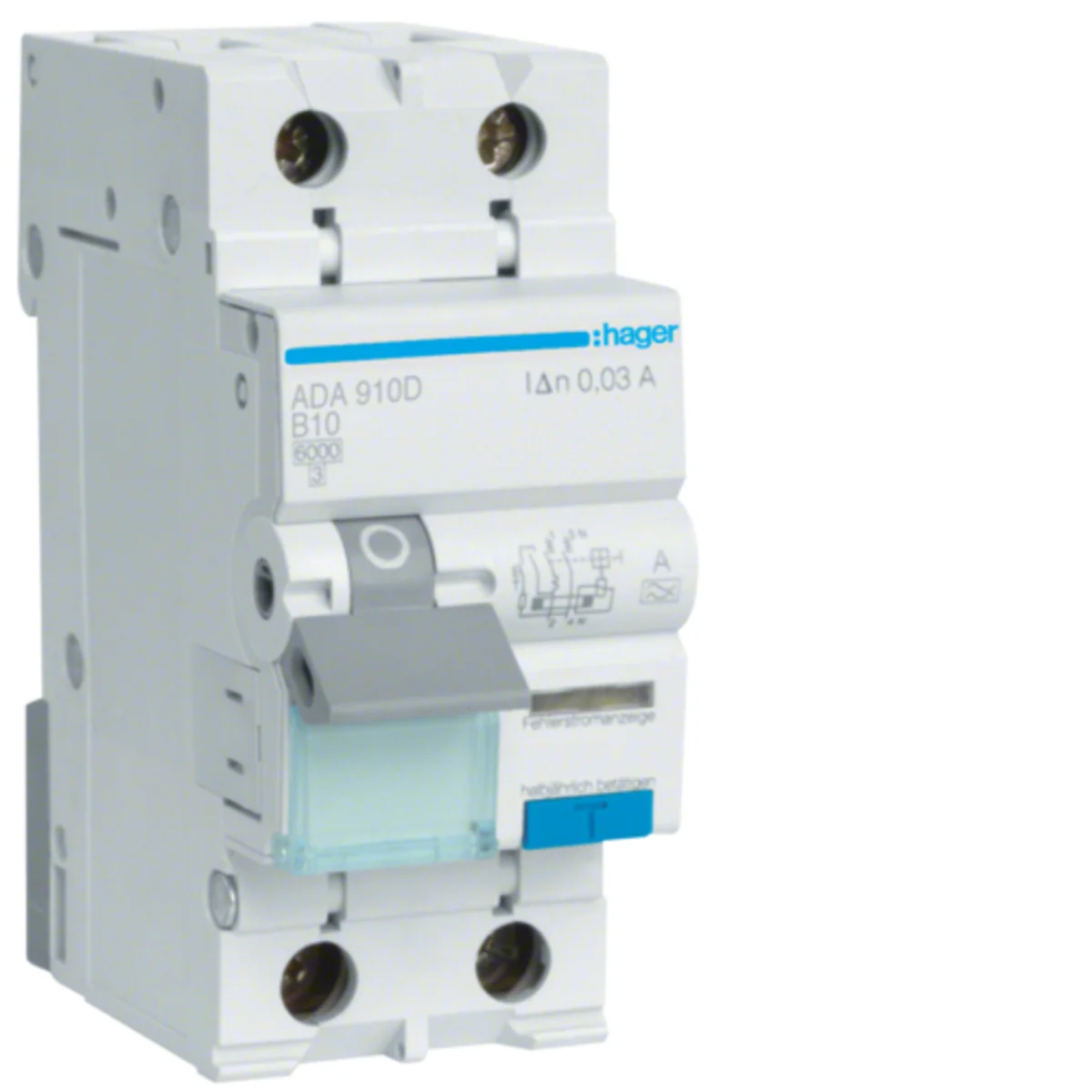

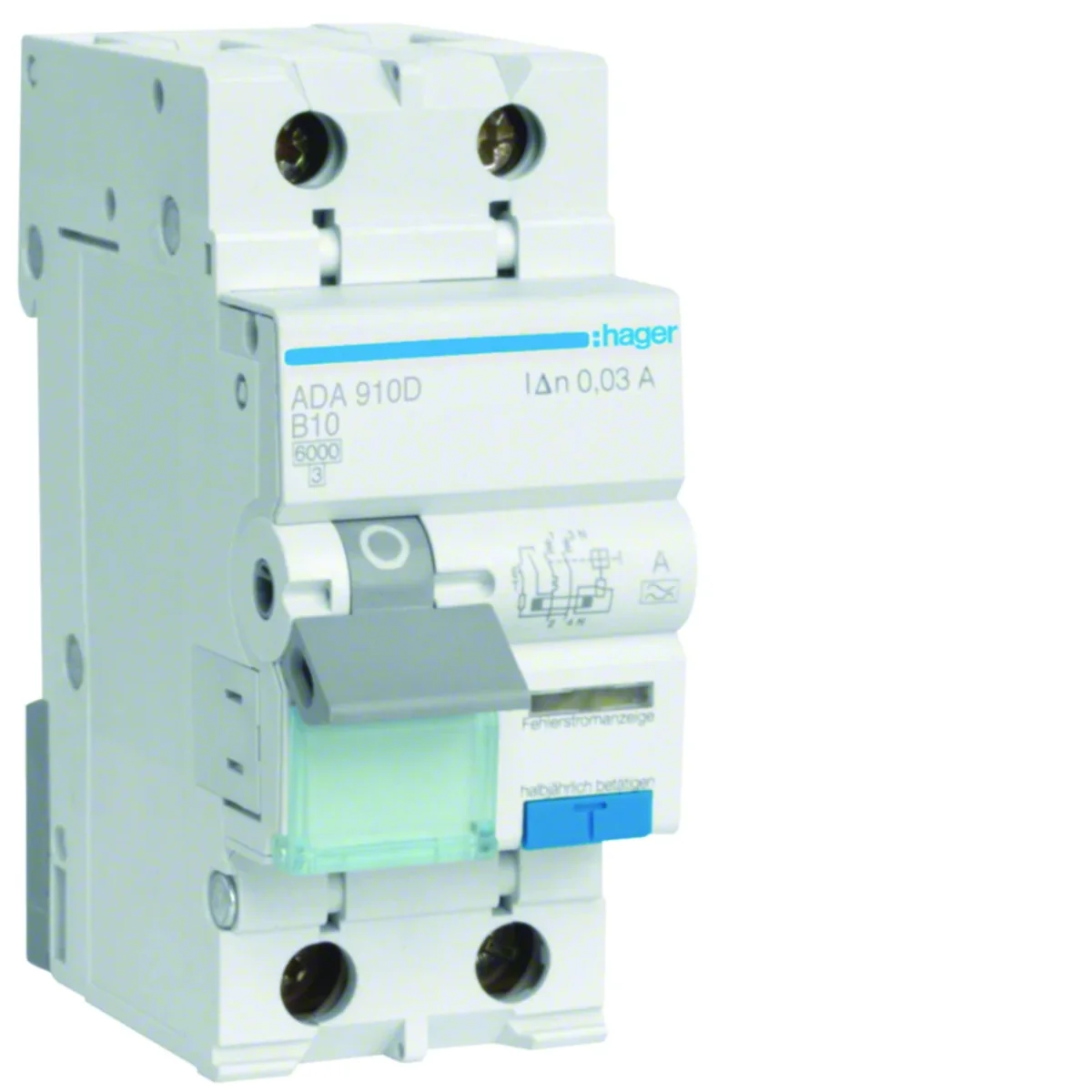

Автомати захисного відключення з надструмовим елементом

Автомати диференційного струму з надструмовим елементом (РУЗ) високої та середньої чутливості, 2-полюсні (1P+N),
чутливий до синусоїдального змінного (AC) або синусоїдального змінного та пульсуючого струмів з постійною складовою (A),
номінальна робоча напруга: 230 В змінного струму,
номінальний робочий диференціальний струм: 10, 30 або 300 мА,
потужність короткого замикання Icn = 6000 A, згідно з PN-EN61009-1,
характеристика відключення для елемента надструму: B або C,
оптичний індикатор відключення залишкового струму,
оптичний індикатор положення головних контактів,
поле для опису з клапаном безпеки,
широкий вибір аксесуарів
можливість підключення за допомогою горизонтальних гребінчастих шин,
затискачі: (провід до 25 мм2, жила до 16 мм2),
ступінь захисту: IP2X для клем, IP40 для пристрою, вбудованого в розподільний пристрій.

Характеристика

B
Глибина [мм]

68
Кількість полюсів

2
Номінальна напруга [В]

230
Диференціальний струм [мA]

30
Втрата потужності [Вт]

3,4
Робоча температура [°C]

-25 дo 40
Висота

83
Електрисна стійкість (кількість циклів)

2000
Номінальна вмикаюча здатність при короткому замиканні [кA]

6
Тип підключення

З гвинтом
Номінальна напруга АС [В]

240

Номінальна частота [Гц]

50
Кількість модулів

2
Момент затягування [Нм]

2,1
Номінальна напруга ізоляції [В]

500
Номінальний струм [A]

10
Ширина [мм]

35
Тип спрацювання

B
Висота [мм]

83
Механічна стійкість (кількість циклів)

2000
Номінальна ударна напруга [кВ]

4
Кількість модулів

2
PKWIU

27.12.23.0

Weitere technische Daten

Liczba biegunów (całkowita)

2
Napięcie znamionowe

240 V
Znamionowe napięcie udarowe wytrzymywane Uimp

4 kV
Znamionowy prąd różnicowy

0.03 A
Klasa ograniczenia energii

3
Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1

6 kA
Odporność na udar prądowy

0.25 kA
Częstotliwość

50 Hz
Jednocześnie rozłączany biegun N

Так
Kategoria przepięcia

3
Temperatura otoczenia w warunkach pracy

-25 ... 40 °C
Głębokość wbudowania

68 mm
Stopień ochrony (IP)

IP20
Przekrój przyłączanego przewodu wielożyłowego

1 ... 16 mm²

Liczba biegunów chronionych

1
Napięcie znamionowe izolacji Ui

500 V
Prąd znamionowy

10 A
Czułość

A
Znamionowa zdolność łączeniowa zgodnie z IEC 60947-2

6 kA
Rodzaj charakterystyki wyłączania

Bezzwłoczny
Rodzaj napięcia

AC
Charakterystyka wyzwalania

B
Z blokadą

Так
Stopień zanieczyszczenia

2
Szerokość wyrażona liczbą modułów

2
Ochrona przed niepożądanym wyzwoleniem

НІ
Przekrój przyłączanego przewodu jednodrutowego

1 ... 25 mm²

Hersteller

HAGER POLO Sp. z o. o.
Adresse

43-100 Tychy Fabryczna 10
E-Mail

zamowienia@hager.pl
WWW

https://www.hagergroup.pl
Steueridentifikationsnummer

6460015532
GLN

5900009931532

Eine Art Paket		Karton	Pakiet	Paleta
Menge	1 stk.	1 stk.	60 stk.	1440 stk.
Gewicht (kg)	0,217	0,220	13,740	355,016
Breite (m)	0,035	0,080	0,316	0,800
Länge (m)	0,094	0,041	0,214	1,006
Tiefe (m)	0,070	0,097	0,366	1,200
