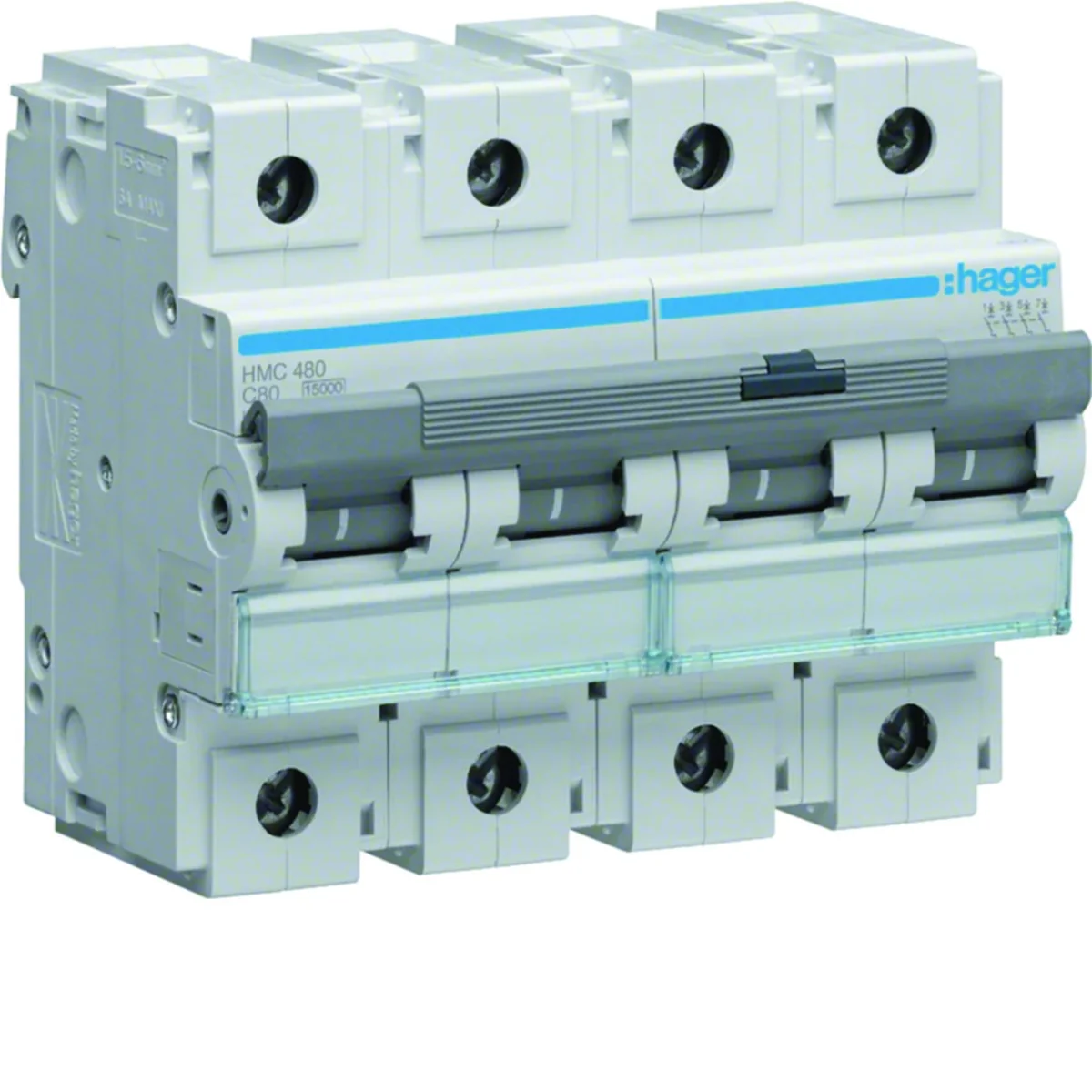

Автоматичний вимикач MCB 15kA 4P C 80A HMC480

Indice locale:
ABC036HAGE
Numero di catalogo:
HMC480
Codice EAN:
3250613230227
Produttore: HAGER
Характеристика: C
Номінальна частота [Гц]: 60
Глибина [мм]: 70
Prezzo:
338,40 €
Брутто / pezzi
(inclusa IVA 23%)
Consegna in 3 ore
fino a 10 settimane (giorni lavorativi)
Raccolta in 1h
Quantità pezzi
(multiplo:
1
)
Aggiungi agli appunti
Stampa

Descrizione del prodotto

Автоматичний вимикач MCB для захисту електроустановки від короткого замикання та перевантаження. Його також можна використовувати як засіб захисту від ураження електричним струмом - автоматичне відключення у разі короткого замикання з незначним опором між провідником лінії та доступною струмопровідною частиною або захисним провідником.

Dati tecnici

  • Характеристика
    C
  • Глибина [мм]
    70
  • Момент затягування [Нм]
    3,5 дo 5
  • Номінальний струм [A]
    80
  • Рівень безпеки
    IP20
  • Втрати потужності [Вт]
    25,71
  • Ширина [мм]
    106
  • Висота [мм]
    90
  • Механічна стійкість (кількість циклів)
    20000
  • Номінальна напруга підключення [В]
    415
  • Кількість модулів
    6
  • Граничний струм відключення короткого замикання Icu для 230В [кA]
    15
  • Граничний струм відключення короткого замикання Icu для 400В [кA]
    15
  • Граничний струм відключення короткого замикання на полюсі для 400В [кA]
    4,5
  • Номінальний струм при температурі 30°C [A]
    80
  • Номінальний струм при температурі 45°C [A]
    72,6
  • Номінальний струм при температурі 55°C [A]
    67,2
  • Експлуатаційний струм відключення короткого замикання Ics [%]
    50
  • Температура зберігання [°C]
    від -25 до 80
  • Поправочний коефіцієнт номінального струму для 2-ох пристроїв встановлених поруч
    1
  • Номінальна ударна напруга [В]
    6000
  • Переріз проводу (багатожильна жила) [мм2]
    35
  • PKWIU
    27.12.22.0
  • Номінальна частота [Гц]
    60
  • Кількість полюсів
    4
  • Номінальна напруга ізоляції [В]
    500
  • Родина
    MCB
  • Втрата потужності [Вт]
    15
  • Втрати потужності на полюсі [Вт]
    6,68
  • Тип підключення
    Контакти з системою вирівнювання
  • Електрисна стійкість (кількість циклів)
    4000
  • Діапазон робочих температур [°C]
    від -5 до 60
  • Номінальна вмикаюча здатність при короткому замиканні Icn [кA]
    15
  • Мін/макс значення інтенсивності змінного струму спрацювання захисту
    5/10 In
  • Граничний струм відключення короткого замикання Icu для 240В [кA]
    15
  • Граничний струм відключення короткого замикання Icu для 415В [кA]
    15
  • Номінальний струм при температурі 20°C [A]
    86,4
  • Номінальний струм при температурі 40°C [A]
    75,1
  • Номінальний струм при температурі 50°C [A]
    70
  • Номінальний струм при температурі 60°C [A]
    64,3
  • Робочий струм відключення короткого замикання Ics [кA]
    7,5
  • Тип напруги живлення
    AC
  • Поправочний коефіцієнт номінального струму для 3-ох пристроїв встановлених поруч
    0,95
  • Кількість захищених полюсів
    4
  • Переріз проводу (монолітна жила) [мм2]
    70

Altri dati tecnici

  • Głębokość wbudowania
    70 mm
  • Liczba biegunów (całkowita)
    4
  • Prąd znamionowy
    80 A
  • Napięcie znamionowe izolacji Ui
    500 V
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V
    15 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V
    15 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V
    15 kA
  • Jednocześnie rozłączany biegun N
    НІ
  • Stopień zanieczyszczenia
    3
  • Szerokość wyrażona liczbą modułów
    6
  • Temperatura otoczenia w warunkach pracy
    -25 ... 70 °C
  • Przekrój przyłączanego przewodu jednodrutowego
    1 ... 70 mm²
  • Charakterystyka wyzwalania
    C
  • Liczba biegunów chronionych
    4
  • Napięcie znamionowe
    415 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp
    6 kV
  • Rodzaj napięcia
    AC
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V
    15 kA
  • Zakres częstotliwości
    50 ... 60 Hz
  • Kategoria przepięcia
    3
  • Możliwość dodatkowego wyposażenia
    Так
  • Stopień ochrony (IP)
    IP20
  • Przekrój przyłączanego przewodu wielożyłowego
    1 ... 50 mm²

Imballaggio sfuso

Una specie di pacchetto Karton Pakiet Paleta
Quantità 1 pezzi 1 pezzi 12 pezzi 504 pezzi
Peso (kg) 0,908 0,950 11,600 510,200
Larghezza (m) 0,106 0,100 0,315 0,800
Lunghezza (m) 0,090 0,085 0,130 1,060
Profondità (m) 0,072 0,120 0,365 1,200
