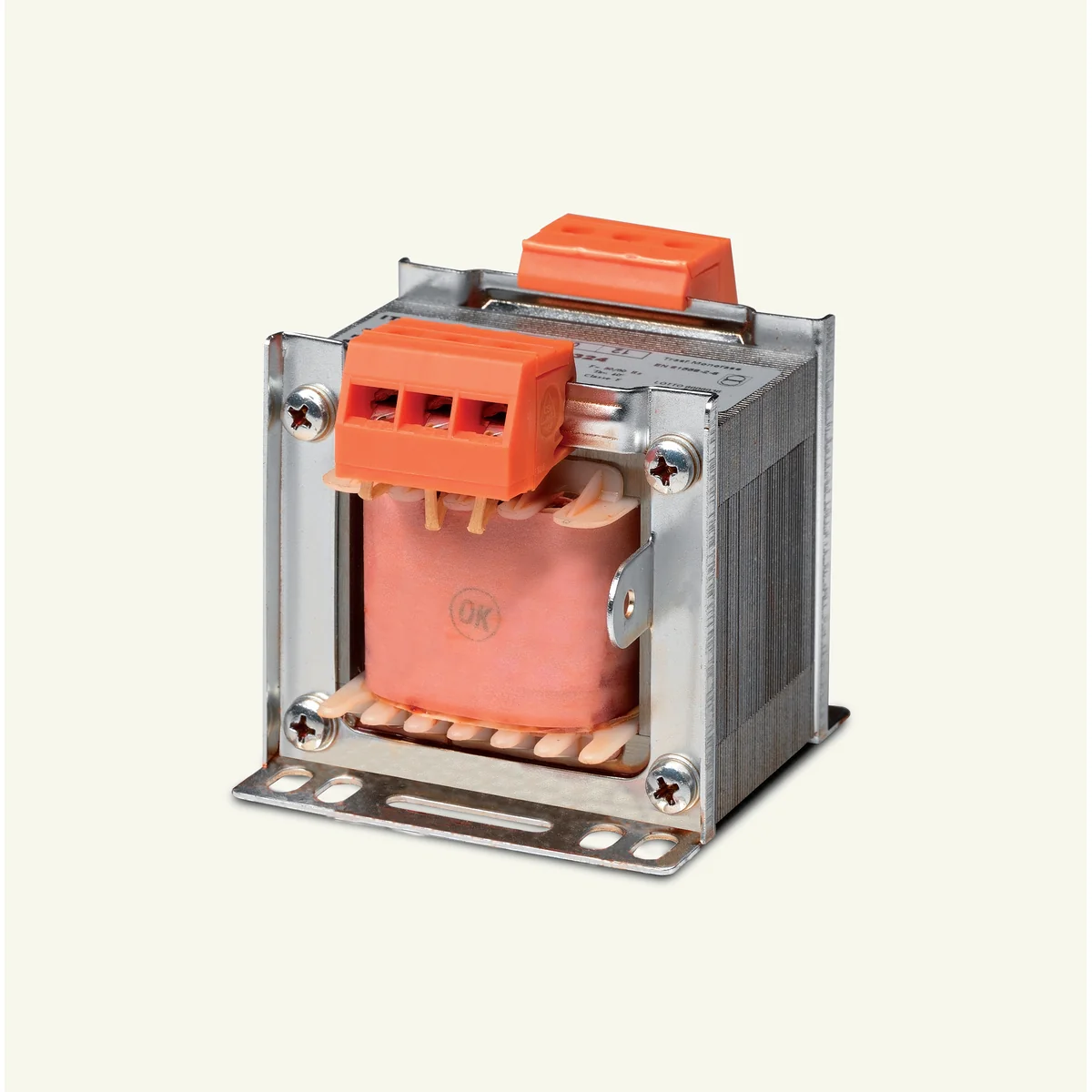

Transformator 1-fazowy bezpieczeństwa TR EURO 1f 12-0-12V 160VA 003801343

Indeks lokalny:
AUP001ETIP
Nr katalogowy:
003801343
Kod EAN:
3838895478355
Producent: ETI POLAM
Długość [mm]: 77
Głębokość [mm]: 83
Moc [VA]: 160
Cena:
72,46 €
brutto / szt.
(w tym VAT 23%)
29,70 € brutto/kg.
Dostawa do 3h
do 2 tygodni (dni robocze)
Odbiór za 1h
Ilość szt.
(wielokrotność:
1
)
Dodaj do schowka
Drukuj

Opis produktu

Transformatory niskiego napięcia przeznaczone są do zasilania urzadzeń elektrycznych wymaganym napięciem znamio-nowym. Transformatory z grupy ETITRAFO nie posiadają wewnętrznego zabezpieczenia zwarciowego, toteż należy zastosować odpowie-dnie zabezpieczenie zewnętrzne. Na tabliczkach znamionowych transformatorów jest podana wartość wymaganego prądu znamionowego bezpiecznika topikowego chroniącego transformator przed skutkami zwarcia. Zabezpieczenie strony pierwotnej transformatora powinno być dobrane po uwzględnieniu prądu udarowego powstającego przy załączaniu transformatora i mogącego osiągnąć wartość ok. 25 razy większej od prądu znamionowego transformatora w czasie ok. 10 milisekund. Najbardziej odpowiednim zabezpieczeniem dla transformatora jest w tym wypadku bezpiecznik topikowy zwłoczny gG lub aM lub zabezpieczenie automatyczne MCB (wyłącznik nadprądowy np. ETIMAT) o charakterystyce zwarciowej D. Zabezpieczenie strony wtórnej transformatora powinno być zrealizowane za pomocą bezpiecznika o charakterystyce gF lub gG lub za pomocą wyłacznika nadprądowego (np. ETIMAT) o charakterystyce zwarciowej B lub C.

Dane techniczne

  • Długość [mm]
    77
  • Moc [VA]
    160
  • Napięcie wtórne [V]
    230
  • Wysokość [mm]
    77
  • Głębokość [mm]
    83
  • Napięcie pierwotne [V]
    230
  • Waga [g]
    2440
  • PKWIU
    27.11.42.0

Pozostałe dane techniczne

  • Wykonany jako transformator bezpieczeństwa
    tak
  • Napięcie pierwotne 2
    340 ... 460 V
  • Napięcie wtórne 2
    12 ... 12 V
  • Znamionowa moc pozorna
    160 VA
  • Stopień ochrony (IP)
    IP00
  • Napięcie pierwotne 1
    195.5 ... 264.5 V
  • Napięcie wtórne 1
    12 ... 12 V
  • Napięcie wtórne 3
    24 ... 24 V
  • Klasa materiału izolacyjnego zgodnie z IEC 85
    F
